LED数码管显示
一、实训目的用PLC构成LED数码管显示控制系统
二、实训器材
（1）实训屏一套
（2）�？镻LC一块
（3）连接导线若干
三、实训步骤

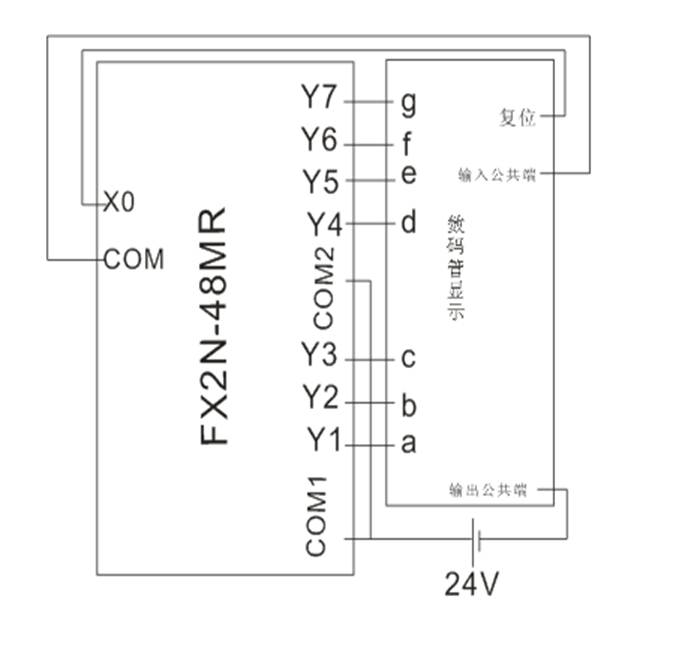

1．实物接线图
2．控制要求：控制数码管循环显示数字0、1、2、…….9的控制系，按下停止按钮就停止循环。
3．I/O分配
X0：停止按钮（注：面板上的复位键） Y1～Y7：a～g

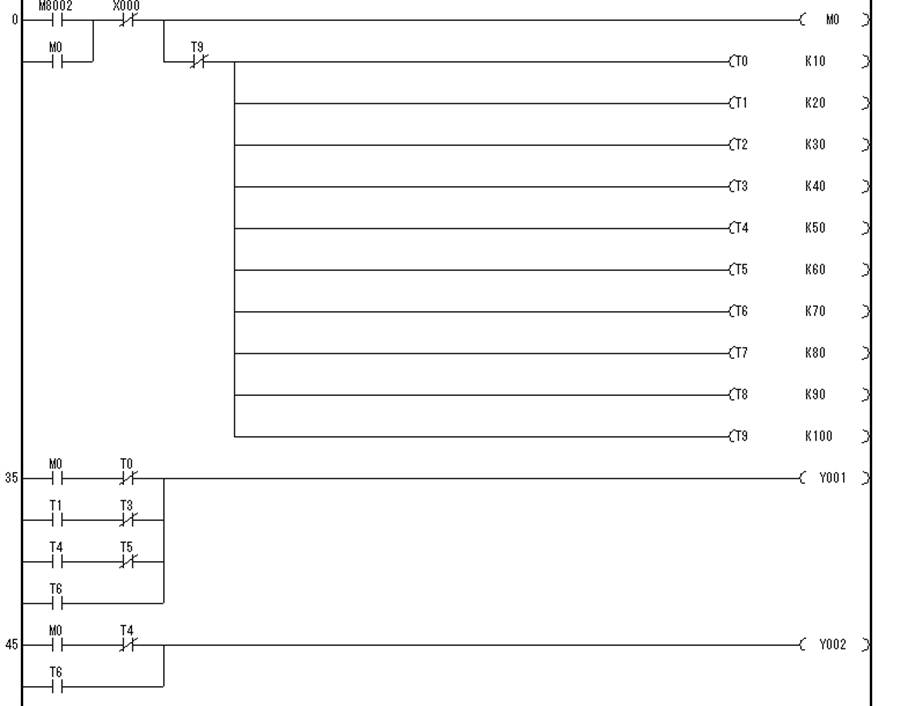

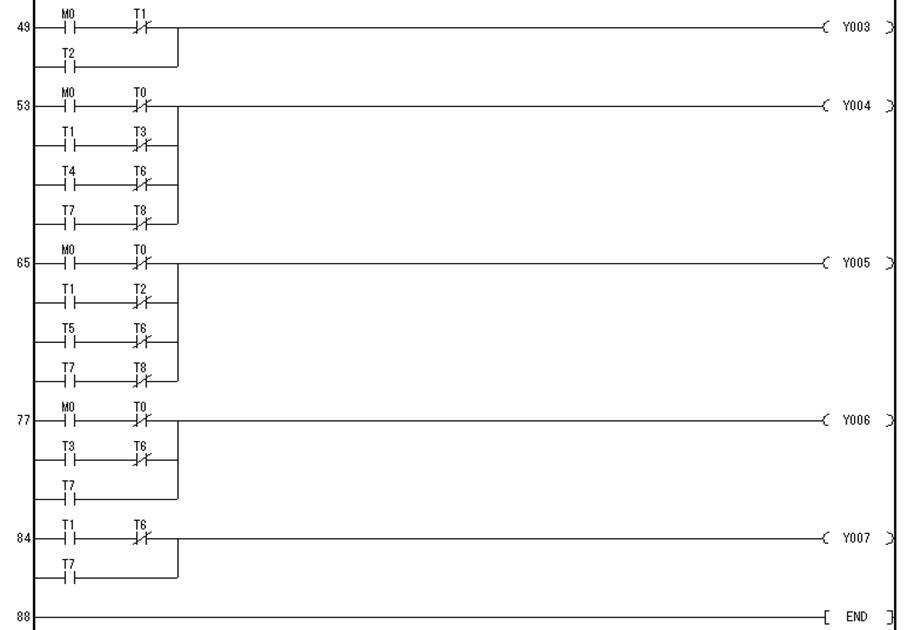

4．梯形图

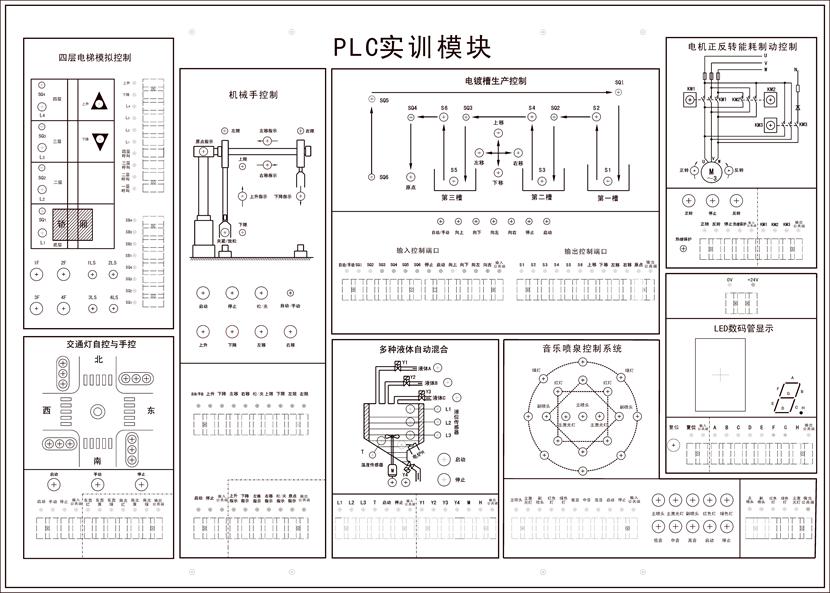

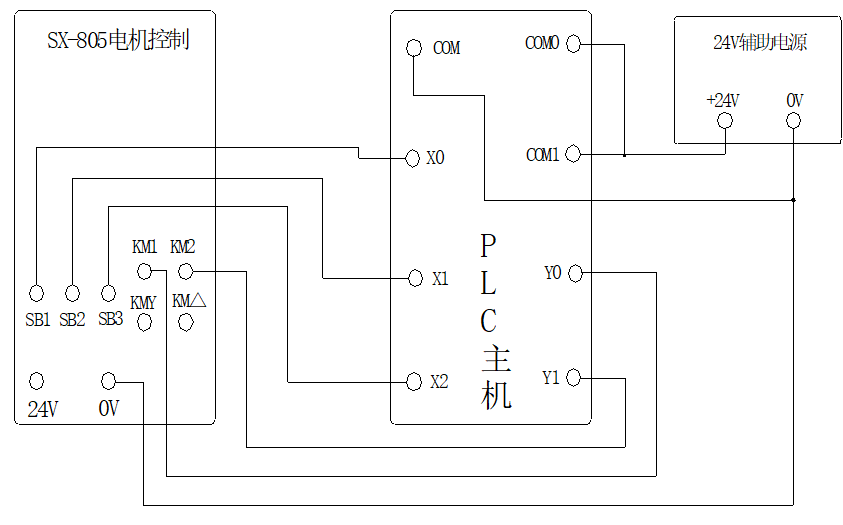

PLC实训�？槭怯蒐ED指示灯和按钮开关组成的控制模拟单元，每个单元都有不同的实训内容，模拟了不同的工业现场，其工作电压为DC24V，实验导线连接如如例所示
