【学习目标】
· 了解基础实验的几个基本传感器。
· 熟练使用基础实验的各种传感器、使用控制方法。
· 熟练掌握各基础实验、控制程序编写规范及应用。
5.1 光照�？�
传统的照度传感器主要采用光敏电阻，其工作原理是光电特性：光敏电阻的光电流与照度之间的关系。由于光敏电阻的光电特性并不是理想的线性关系，所以不可作高精度检测元件，一般当作开关式传感器在某些场合（如走廊灯）使用。此外，光敏电阻由于需要信号放大器和A/D转换器，系统电路设计比较复杂，费用高。另外，光敏电阻十分容易被不可见光（如红外线和紫外线）影响而导致误操作。针对光敏电阻的诸多缺点，捷易科技采用罗姆(ROHM)株式会社推出的16位数字式照度传感器BH1750FV，BH1750FVI测量精度高、测量时间短，而且电路设计并不复杂，容易实现与集成，主要应用在移动电话，液晶电视，照明控制，笔记本电脑，数码相机，汽车定位系统。BH1750FVI是一款具有I2C标准通信接口的芯片，输出为16位数字信号，光源依赖性弱，抗干扰能力强。
5.1.1 �？椴问�
1、采用 ROHM-BH1750FV芯片；2、供电电源:3-5V；
3、光照度范围:0~65535lx；
4、传感器内置16bitAD转换器；
5、直接数字输出，省略复杂的计算，省略标定；
6、不区分环境光源，接近于视觉灵敏度的分光特性；
7、可对广泛的亮度进行1勒克斯的高精度测定；
8、标准 NXP IIC通信协议
9、�？槟诓堪ㄐ诺缙阶唬�5V单片机IO直接连接
10、提供ST51C语言测试代码、C8051F340C语言测试代码、AVRM16C语言测试代码；

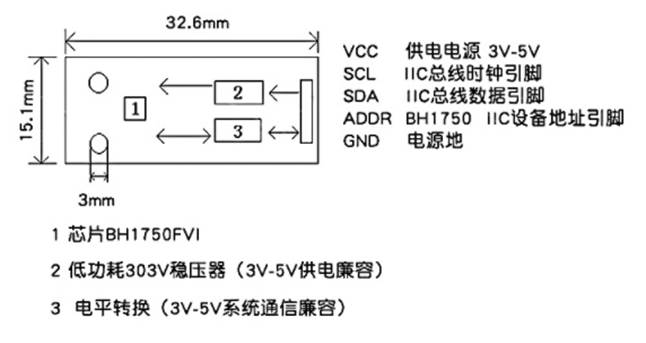

图5-1 光强�？椴问�
5.1.2 硬件连接

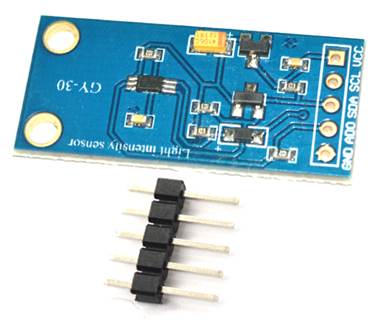

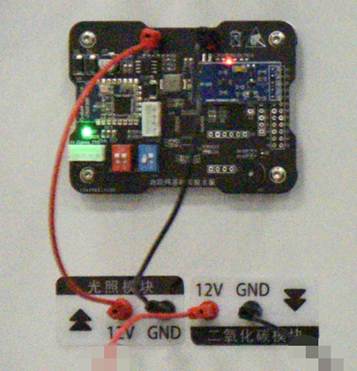

图5-2 光照�？槭滴锿� 图5-3 光照模块实物接线图
| 线色 | 说明 | |
| 电源 | 红色（12V） | 电源正（12V） |
| 黑色（GND） | 电源负（GND） |
