| 实训一：基本尺寸的测量与检验 | |||
| 序号 | 实训项目 | 序号 | 实训项目 |
| 实训1-1 | 长度尺寸的测量与检验 | 实训1-3 | 内圆尺寸的测量与检验 |
| 实训1-2 | 外圆尺寸的测量与检验 | 实训1-4 | 孔深及键槽深尺寸的测量与检验 |
| 实训二：齿轮尺寸的测量与检验 | |||
| 实训2-1 | 齿轮齿（弦）厚误差的测量与检验 | 实训2-2 | 齿轮公法线长度误差的测量与检验 |
| 实训三：普通螺纹尺寸的测量与检验 | |||
| 实训3-1 | 用螺纹样板测量螺距 | 实训3-3 | 用螺纹环规检验外螺纹 |
| 实训3-2 | 外螺纹中径尺寸的测量与检验 | 实训3-4 | 螺纹塞规检验内螺纹 |
| 实训四：配合尺寸的测量与检验 | |||
| 实训4-1 | 轴与孔配合尺寸的测量与检验 | 实训4-3 | 普通平键配合尺寸的测量与检验 |
| 实训4-2 | 滚动轴承配合尺寸的测量与检验 | 实训4-4 | 花键配合尺寸的测量与检验 |
| 实训一：形状误差的测量与检验 | |||
| 序号 | 实训项目 | 序号 | 实训项目 |
| 实训1-1 | 直线度误差的测量与检验 | 实训1-3 | 圆度与圆柱度误差的测量与检验 |
| 实训1-2 | 圆度误差的测量与检验 | 实训1-4 | 平面度误差的测量与检验 |
| 实训二：方向误差的测量与检验 | |||
| 实训2-1 | 垂直度的测量与检验 | 实训2-2 | 平行度误差的测量与检验 |
| 实训三：位置误差的测量与检验 | |||
| 实训3-1 | 同轴度误差的测量与检验 | 实训3-3 | 径向全跳动误差的测量与检验 |
| 实训3-2 | 径向圆跳动误差的测量与检验 | 实训3-4 | 端面圆（或全）跳动误差的测量与检验 |
| 实训四：齿轮形位误差的测量与检验 | |||
| 实训4-1 | 齿圈径向跳动误差的测量与检验 | 实训4-2 | 齿轮齿向误差的测量与检验 |
| 序号 | 实训项目 | 序号 | 实训项目 |
| 实训1-1 | 外圆车表面粗糙度对比检验 | 实训1-3 | 刨削表面粗糙度对比检验 |
| 实训1-2 | 端铣表面粗糙度对比检验 | 实训1-4 | 平面磨表面粗糙度对比检验 |

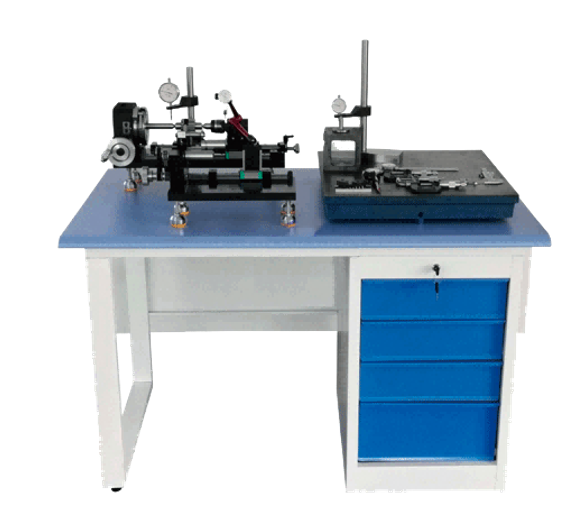

| 总体参数概述 | |||
| 项目 | 参 数 | 项目 | 参 数 |
| 外形尺寸 | 1500*600*820 mm | 重量 | 125kg |
| 类型 | 台式（检测装置、检测零件、标准图纸及指导书） | 教学资料 |
实训图纸、指导书 配套教材 |
| 配套测量仪器 | |||
| 项目 | 参 数 | 项目 | 参 数 |
| 游标卡尺 | 0-150mm/0.02mm | 公法线千分尺 | 0-25mm/0.01mm |
| 齿厚卡尺 | m1-26/0.02mm | 螺纹环规(通、止) | M10-6g |
| 外径千分尺 | 0-25mm/0.01mm | 螺纹塞规(通、止) | M10-6H |
| 内径百分表 | 10-18mm/0.01mm | 60°公制螺纹样板 | 螺距：0.5-7 |
| 螺纹千分尺 | 0-25mm/0.01mm | 55°英制螺纹样板 |
螺距： 4-48/每英寸螺纹牙数 |
| 杠杆百分表 | 0-0.8mm/0.01mm | 百分表 | 0-5mm/0.01mm |
| 百分表 | 0-3mm/0.01mm | 齿轮模数测头 | 测头直径Sφ4.5 |
| 校对量块 | 35x15x9mm | ||
| 精密铸铁平板 | 500x500mm/2级 | 方箱 | 100x100x100mm/2级 |
| 径向/端面跳动测量仪 | 390x150x210mm | 齿轮径向跳动测量仪 | 524x150x210mm |
| 对比块样块：车 | Ra0.8/1.6/3.2/6.3 | 对比块样块：刨 | Ra0.8/1.6/3.2/6.3 |
| 对比块样块：铣 | Ra0.8/1.6/3.2/6.3 | 对比块样块：磨 | Ra0.8/1.6/3.2/6.3 |
| 公差配合实训用配套零件 | |||
| 项目 | 参 数 | 项目 | 参 数 |
| 测量轴（阶梯型） | φ20x100 | 测量内花键 | φ25x15 |
| 测量螺纹轴 | M10x75 | 测量平键(A型) | 5x16 |
| 测量深沟球轴承 | GB/T276 61901 P0级 | 测量轴套 | 外径40，内径24x15x18 |
| 测量外花键 | φ25x22 | 测量齿轮 | m=3 Z=20 齿宽15 |
| 形位误差实训用配套零件 | |||
| 项目 | 参 数 | 项目 | 参 数 |
| 测量轴-1 | φ30x60 | 测量轴-4 | φ60x95 |
| 测量轴-2 | φ50x40 | 测量尺 | 120x25x5 |
| 测量轴-3 | φ50x60 | 齿轮轴 | φ42.5x78 |
| 配套辅助工具 | |||
| 项目 | 参 数 | 项目 | 参 数 |
| 十字螺丝刀 | φ3x50 | 内六角扳手 | S3x130 |
| 内六角扳手 | S2.5x120 | 内六角扳手 | S5x160 |
