平面机构设计及运动组合分析实验台
[规格型号]： DB-JXD02
[产品名称]： 平面机构设计及运动组合分析实验台
[价　　格]： 询价
[产品参数]：
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

一．实验内容
1．平面机构创新设计：学生根据所学知识和实验台提供的零件库，设计平面机构传动方案。
2．平面机构拼装：学生可根据本实验台提供的13种以上传动方案或自己的设计方案进行组装。
3．平面机构运动学测试及仿真实验：学生通过对自己设计的平面机构进行测试分析、运动分析、实验结果分析。

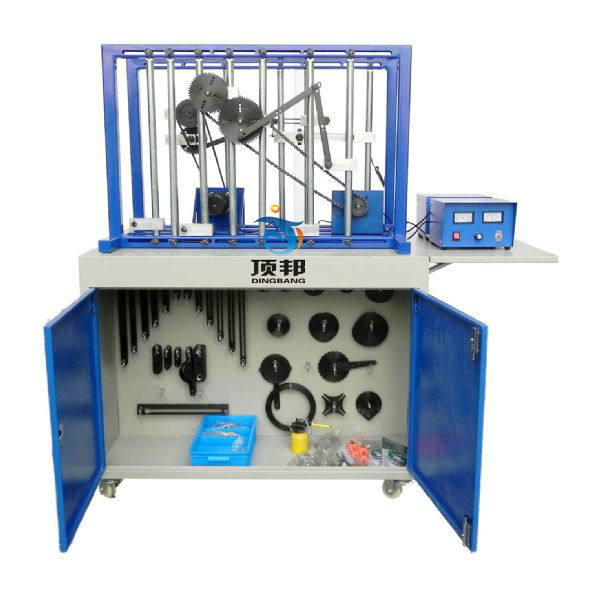

平面机构设计及运动组合分析实验台

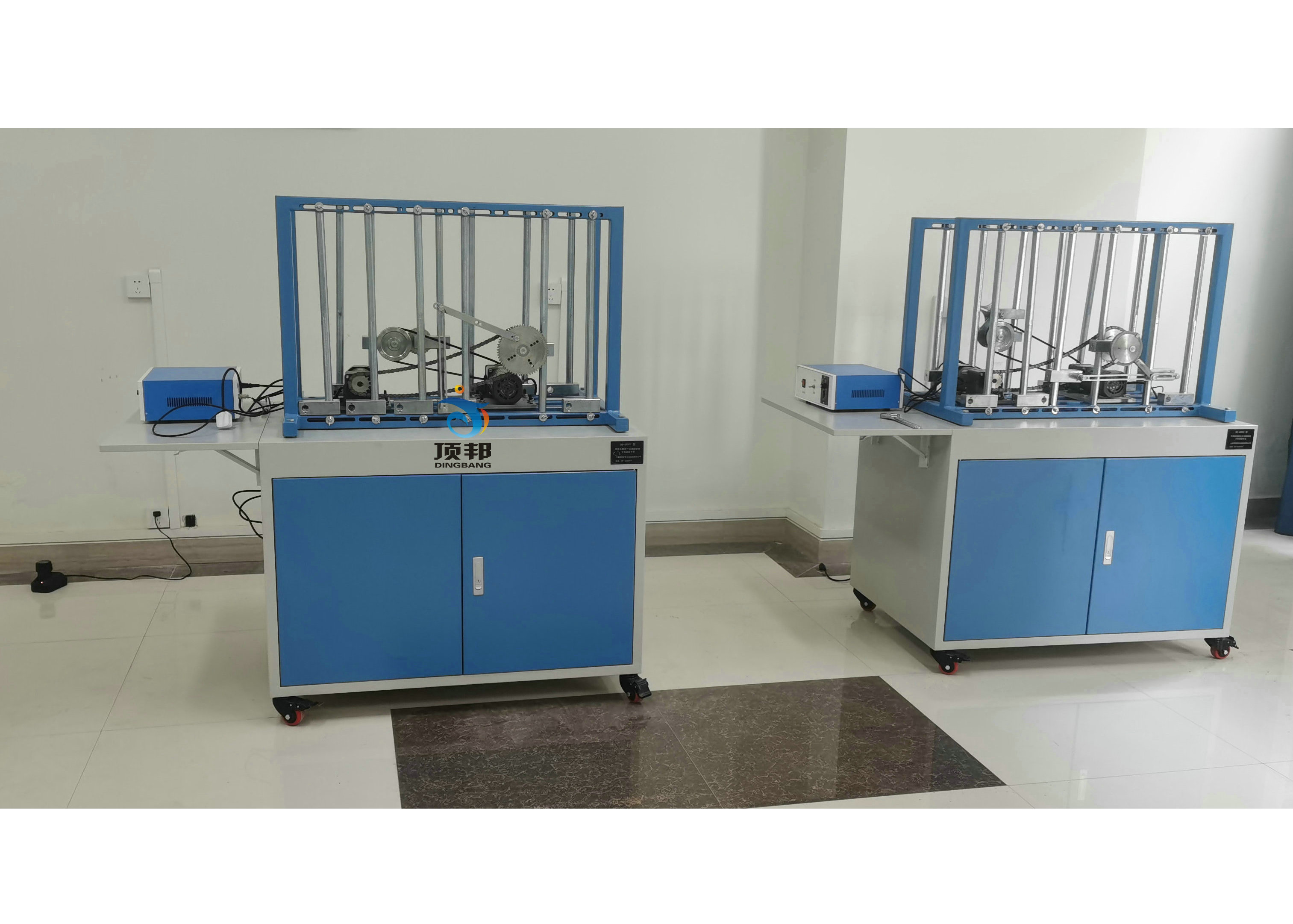

平面机构设计及运动组合分析实验台

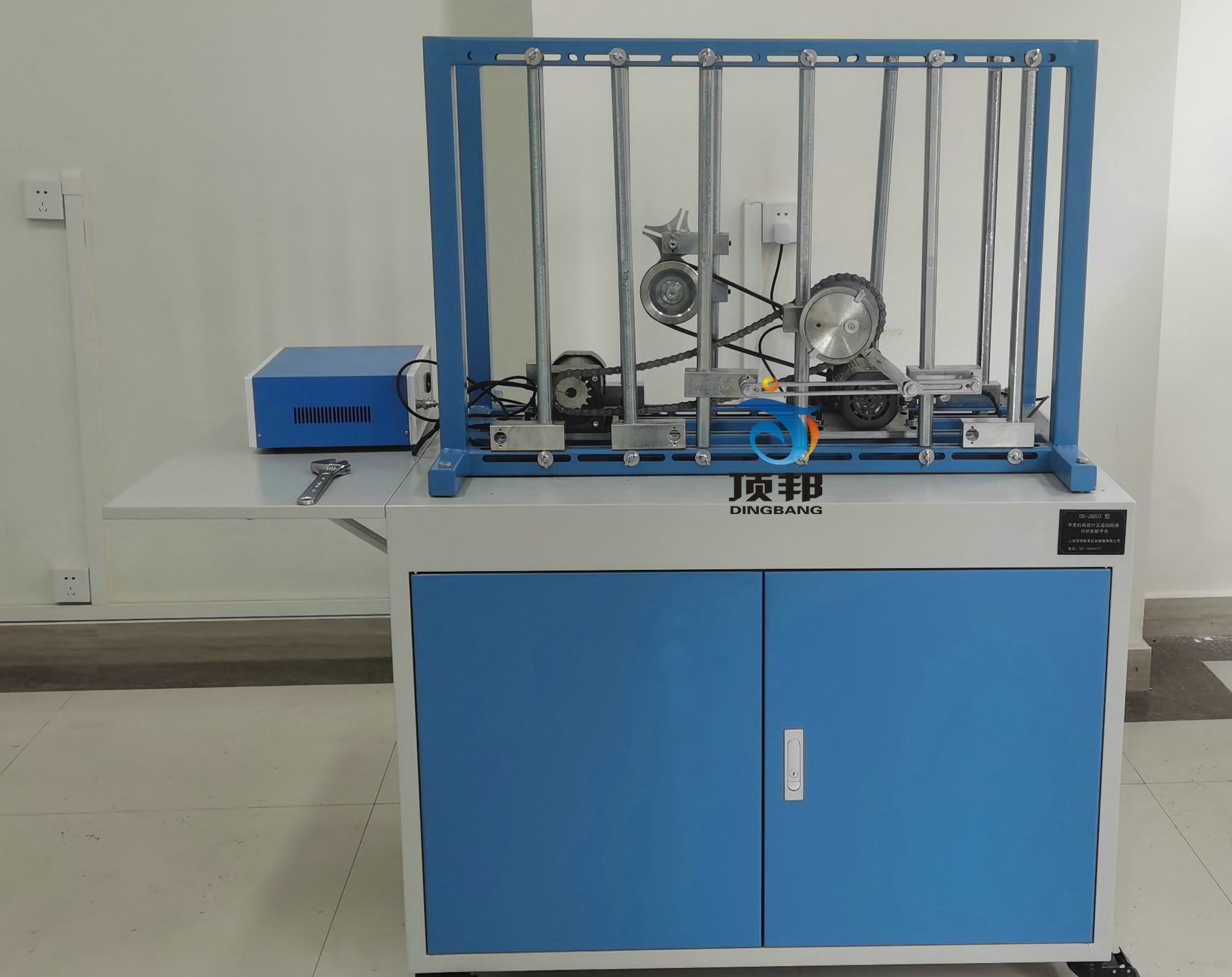

平面机构设计及运动组合分析实验台
二、性能特点
1，采用全钢制结构，工作台架采用双面操作设计，美观大方，适用性强，操作方便。
2．所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变对机构运动特性的影响。
3．该实验台集平面机构设计、拼装、测试及性能分析与一体，培养学生综合设计、创新能力、工程实践能力、分析问题和解决问题的能力。
4．该实验台采用适应高速动态参数测试的PCI数模采集卡进行数据采集，测试速度快、精度高、性能稳定。
5．计算机测试分析软件功能强大，可自动或人机结合进行测试分析、运动模拟、理论仿真、保存数据和提交实验报告模板。
三、主要技术参数：
交流带减速器电机： 90W   220V
测试传感器：
1、 角位移传感器：输出电压：0-5V   脉冲数：500P  1支
2、 直线位移传感器：输出电压：0-5V   量程：200L  1支
四、提供15种拼装方案
1、曲柄滑块机构
2、曲柄导杆机构
3、曲柄导杆滑块机构
4、曲柄摇块—齿轮齿条机构
5、曲柄摇块机构
6、双曲柄摇块机构
7、曲柄摇杆机构
8、凸轮机构
9、槽轮机构
10、齿轮—曲柄摇杆机构
11、齿轮—曲柄导杆滑块机构
12、齿轮—曲柄导杆摇杆机构
13、齿轮—曲柄摇块机构
14、齿轮—曲柄滑块机构
15、齿轮—槽轮机构
可以组合其他拼接机构
配置清单：单位（mm）
序号 名称 规格型号 数量
1 方钢支架与柜体   1台
2 支架电机底座   2台
3 支架立柱 Ф25×625.5 12根
4 支架螺钉   24个
5 支架套管   24个
6 支架蝶形螺母 M8 24个
7 平垫圈 12# 24个
8 固定电机螺栓 六角头M6×30 8个
9 固定电机螺母 M6 8个
10 固定电机弹簧垫圈 6# 8个
11 固定机座螺栓 六角头M8×25 8个
12 SPZ型V带 LP=900 2根
13 SPZ型V带轮1 D1=50 2只
14 SPZ型V带轮2 D2=100 2只
15 08A型链轮 Z=15 1只
16 08A型链轮 Z=30 1只
17 链条 08A-1-70 1根
18 主动轴 L=85 8根
19 主动轴 L=79 4根
20 主动轴 L=116 2根
21 从动轴 L=56.6 8根
22 行星齿轮轴   4根
23 C型平键 5×12 20个
24 C型平键 4×12 2个
25 轴用挡圈 24#（棘轮用） 2个
26 轴用挡圈 12#（行星齿轮用） 4个
27 卡环   20个
28 蜗杆 m=2.5 1个
29 蜗轮 m=2.5 1个
30 齿轮 m= 2.5 ，z=60 1个
31 齿轮 m= 2.5 ，z=50 1个
32 齿轮 m= 2.5，z=44 1个
33 齿轮 m=2.5 ，z=32 1个
34 齿轮 m=2.5 ，z=20 1个
35 齿轮 m=2.5 ，z=60(内齿轮) 1个
36 齿轮 m= 2.5 ，z=20(内孔10) 2个
37 齿轮 m=2.5，z=30（斜齿轮） 2个
38 齿轮 M=2，z=30（锥齿轮） 2个
39 齿轮 m=2.5，z=30 1根
40 凸轮 余弦运动型 1个
41 凸轮 直线运动型 1个
42 凸轮 抛物线型 1个
43 槽轮 4槽 1个
44 槽轮拨盘一   1个
45 槽轮拨盘二   1个
46 槽轮销钉   1个
47 棘轮 Z=24 1个
48 棘轮摇臂   1个
49 棘轮拨齿   2个
50 偏心轮 Ф100 1个
51 偏心轮柄   1个
52 偏心轮压块   2个
53 压块螺钉 M4×8 3个
54 万向节   2套
55 万向节轴   4个
56 滑块 40×40×116 12只
57 滑块螺栓 内六角M8×12 12个
58 T型槽滑块 30×30×31 4个
59 T型滑块 15×20×40 8个
60 螺钉 M8×20 8根
61 螺钉 M8×27.5 8根
62 螺钉 M8×29.5 8根
63 螺钉 M8×30.5 8根
64 螺钉 M8×32.5 8根
65 螺钉 M8×33.5 8根
66 螺钉 M8×36.5 8根
67 螺钉 M8×40.5 8根
68 螺钉 M8×42.5 8根
69 连杆1 100U 4根
70 连杆2 150U 4根
71 连杆3 200U 4根
72 连杆4 250U 4根
73 连杆5 300U 4根
74 连杆6 350U 4根
75 连杆7 100 4根
76 连杆8 150 4根
77 连杆9 200 4根
78 连杆10 250 4根
79 连杆11 300 4根
80 连杆12 350 4根
81 连杆13 96 8个
82 连杆14 25 8个
83 连杆15 50 8个
84 连杆16 60.5 8个
85 连杆17 圆弧槽160 2个
86 齿轮连杆   4个
87 螺钉套 M8×17 8个
88 螺钉套 M8×24 8个
89 螺钉套 M8×28 8个
90 螺钉套 M8×31 8个
91 隔套 厚度=2 8个
92 隔套 厚度=3 8个
93 隔套 厚度=4 8个
94 隔套 厚度=5 8个
95 隔套 厚度=14 8个
96 隔套 厚度=15 8个
97 隔套 厚度=24 8个
98 隔套 厚度=5（�。� 8个
99 铜套   2个
100 轴套 Ф20×80 4个
101 轴套 Ф20×200 4个
102 轴盖套   12个
103 轴端盖螺钉 十字槽沉头M5×16 M5×10 24个
104 螺钉 十字槽M4×12 24只
105 直线位移传感器 量程：200L 1只
106 角位移传感器   1只
107 数据采集卡   1张
108 采集卡连接线   1条
109 电脑 选配 1台

1．配套工具：
序号 名称 规格型号 数量
110 卡环嵌 轴用 1把
111 内六角板手 1.5mm-10mm(9P) 4套
112 活动板手 6# 2把
113 活动板手 10# 2把
114 直尺 0-300mm 4把
115 十字螺丝刀 Ф5mm 4把
116 小油枪 小型 2把
117 橡皮锤   2把
118 工具箱   4只
附加：
2．电气控制系统：
序号 名称 规格型号 数量
119 调速电机   4套
120 电机调速器   4套
121 电源线   4根
122 船型开头   4只
123 正反转开关   4只
124 三位旋钮开关   4个
125 电压表 0-250V 4个
126 电流表 0-1A 4个
127 电气控制盒   4套
128 实验指导书   4套
129 合格证   1张
130 装箱单   1份
