[规格型号]：	CJDJ-B
[产品名称]：	齿轮范成仪
[价　　格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

DB-01A齿轮范成仪

产品介绍：

CJDJ-B 齿轮范成仪

一、产品功用
齿轮范成仪用范成法（展成法）加工齿轮是目前齿轮加工业广泛应用的加工技术。本齿轮范成仪用于机械原理（机械设计基�。┛纬炭�“渐开线齿轮范成实验”。

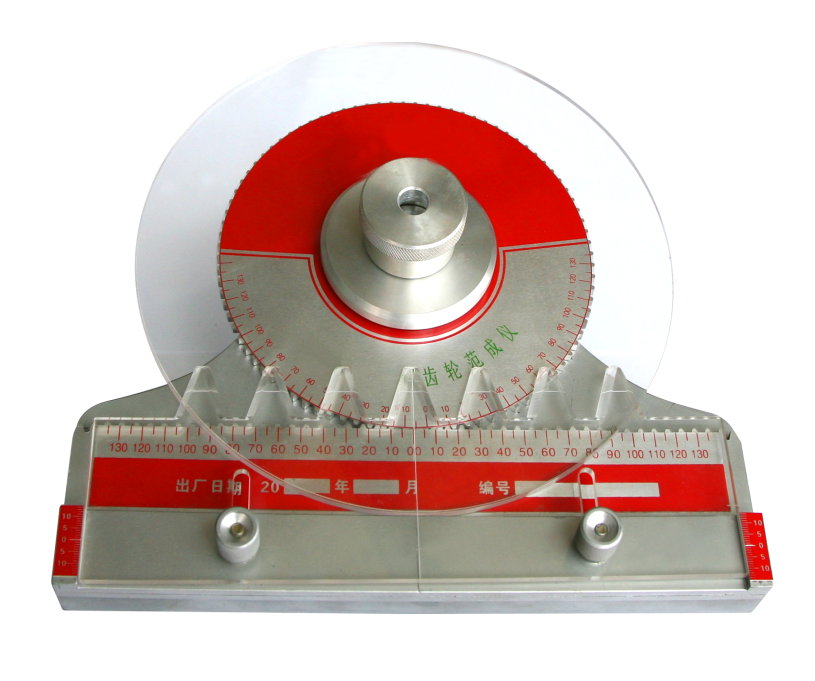

产品外观图（仅供参考具体以实物为准）

齿轮范成仪进行齿轮范成实验可以达到以下实验目的：
(1) 观察理解范成法切制渐开线齿轮的基本过程。
(2) 理解渐开线齿轮产生根切的原因和用变位修正来避免根切的道理,并验证最小变位系数。
（3）加深对互相啮合的齿廓互为包络线的理解。
(4) 分析比较标准齿轮和变位齿轮的区别。
二、设计原理
齿轮范成仪是根据齿轮范成原理设计制造的。范成法加工齿轮是利用一对齿轮互相啮合时，齿廓曲线互为包络线的原理。齿轮轮坯的瞬心线(加工节圆)和齿条刀的瞬心线(加工节线)对滚，刀具齿廓即可包络出被加工齿轮的齿廓。范成法加工齿轮时，需将刀刃形成包络线的各个位置记录下来，就能看清轮齿的范成过程。做本实验时，用图纸做轮坯，用齿轮范成仪来实现刀具与轮坯的对滚，再用笔将刀刃的各个位置画在轮坯上,就清楚地显示出轮齿的范成过程。
A型齿轮范成仪的结构主要由圆盘、图纸压紧螺母、齿条刀具、托板、刀具压紧螺母、机座等组成。
圆盘的背面固联安装有模数ｍ＝2、 Z=80的齿轮。使圆盘后面的齿轮与拖板上的齿条相啮合，松开出齿条上的两个旋钮型螺母，调整齿条刀相对分度圆的位置，可绘制变位齿轮齿形。
三．产品特点
（1）范成原理可靠。
采用齿轮与齿条啮合，刻度对应比较，说明齿轮在啮合过程中节园处系纯滚动。
底座与梭板采用燕尾槽配合，移动平稳，梭板每次移动3mm（滚动限位）。设计的移动长度确保能够绘制出两个完整的齿形。
（2）齿条插刀质优。
齿条插刀采用进口有机玻璃进行机械精加工，刃口平整，不变形、强度好，使用寿命长。
四．主要配置及技术参数
1. 范成仪基体
范成仪基体主要包括底座与滑板、齿轮与齿条等零件。
齿轮：m=2mm、z2=80 ，安装方便。
采用铝合金和PVC工程塑料制造。
2. 齿条插刀
配齿轮加工刀具（梳刀），模数10mm一把。
3.外形尺寸：300×300×70mm。

友情提示：

1、货品验收：阁下收货时请检查齿轮范成仪的货品外观，核实齿轮范成仪的数量及配件，拒收处于受损状态的齿轮范成仪；

2、质保：顶邦将为阁下提供齿轮范成仪产品说明书内的质保条件和质保期，在质保范围内提供对齿轮范成仪的免费维修，超出条件承诺时提供对齿轮范成仪的有偿维修；

3、退换货：阁下单方面原因导致的齿轮范成仪选型错误或齿轮范成仪购买数量错误，造成齿轮范成仪的退换货要求，将不被接受；

4、货期：齿轮范成仪的发货期为参考值，如您需要了解齿轮范成仪的精确货期，请与顶邦的销售人员联系；

5、如阁下对齿轮范成仪有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关齿轮范成仪的咨询。
