豪沃ZZ1167柴油车全车电器电路综合实训台
[规格型号]： DB-MTC07
[产品名称]： 豪沃ZZ1167柴油车全车电器电路综合实训台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
DB-MTC07 豪沃ZZ1167柴油车全车电器电路综合实训台
　
一、产品简介
豪沃ZZ1167柴油车全车电器电路综合实训台采用全新豪沃ZZ1167N4617D1运输车 柴油机整车电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。

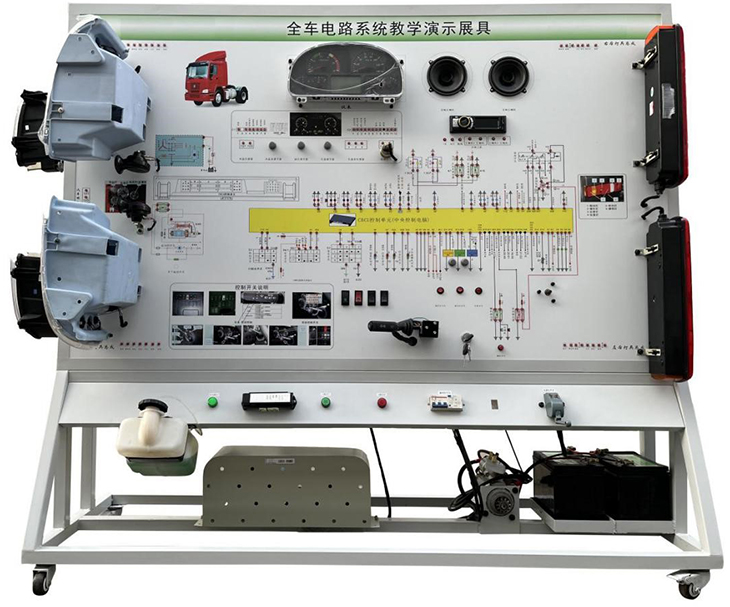

豪沃ZZ1167柴油车全车电器电路综合实训台
二、功能特点
1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
5.实训台结构组成:灯光系统、仪表系统、起动系统、充电系统、喇叭系统、雨刮系统、音响系统、翘板开关、
继电器、故障设置系统、移动台架等。
6.通过外接式的检测端子，可无损线束直接在面板上进行各传感器、执行器和电路参数的检测与分析;数字电压表可代替万用表测量相关的电压值。
7.仪表显示单元实时显示发动机的各项数据，LED灯显示或执行器的工作状态，高精度数字电压表实时显示各传感器或执行器的电压值等。
8.配备智能化故障设置和考核系统:可自由设定任意处电路的线路断路、对地短路、接触不良等不少于5类的故障现象，能够设置 与控制�？榻庞泄氐母髦殖＜收�，可根据设备使用要求调整故障设置点的数量和类型。
9.★配套"汽车电子实训仿真软件" （提供演示视频）
软件功能：
(1)软件包含汽车6个系统：汽车灯光系统、启动系统、充电系统、雨刮系统、仪表系统、中控与车窗系统。
(2)软件与实物完美结合，软件的原理图、外形图和电路图与实物一模一样；
(3)系统带有背景音，可以按照教学条件打开或关闭。
(4)软件内部空间为宽敞明亮的教室，原理图、线路图和实物零部件为高清显示。
(5)360度旋转，简单控制放大、拉近、缩小、旋转、便于多个角度观察每一个细节，可以查看设备的任何位置。全程无死角。
(6)连线功能：进入连线功能后，界面的原理图出现，点击每个零部件的接线端子，系统自动显示待连接状态，点击正确的连接点后，线路的线条自动出现。并有声音提示。点击错误的连线点时，系统发出报警。拉出侧菜单可观察点击连线的进度。连线完成后，进行下一项。
(7)动态测试功能，连线正确的状态下，进入测试实训功能，操作相应开关，相应的系统进入工作状态。如点击点火开关，系统上电，15电源指示灯点亮。点击启动开关，启动机随机运转启动，发动机运行并伴有启动运行的声音提示，发电机开始运转，充电指示灯写熄灭。
(8)故障设置系统功能：在连线成功后，可以设置多个系统故障。单个故障不低于10个。侧面菜单带有故障文字描述，并伴有中文提示故障是否设置成功。
(9)故障状态下，可以进入动态测试功能，例如点击主控开关的左前玻璃升降开关，系统会中文提示语音播报，提示系统出现故障，此时系统将不能再进行运转测试。例如左前车窗电机不再运转动作
(10)故障检测功能：点击万用表并打开，调节正确的测量量程，用表笔测试故障系统，万用表显示故障点的正常与故障时数据，以判断那个线路或原件出现问题。
▲要求提供在"汽车电子实训仿真软件"软件来源证明文件,原件备查。
三、技术规格
外形尺寸（约）：2080×700×1900mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流24V
工作温度：-40℃～+50℃
三相异步电动机
型  号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置（每台）
序号 名       称 规格型号 单位 数量
1 面板 装有各种检测端子以及彩色电路图 套 1
2 点火开关   个 1
3 组合仪表 原车 套 1
4 组合开关 原车 套 1
5 左右前大灯总成 原车 套 1
6 左右前雾灯 原车 套 1
7 左右转向灯 原车 套 1
8 左右转向边灯 原车 套 1
9 左右组合尾灯 原车 套 1
10 牌照灯 原车 套 1
11 灯光开关 原车 套 1
12 刹车灯开关 原车 套 1
13 倒车灯开关 原车 套 1
14 危险灯开关 原车 套 1
15 线束   套 1
16 雨刮总成 原车 套 1
17 雨刮控制继电器 原车 个 1
18 喷水电机 原车 套 1
19 喷水壶 原车 套 1
20 喇叭 原车 个 2
21 喇叭继电器 原车 个 1
22 雾灯继电器 原车 个 1
23 起动机总成 原车 台 1
24 发电机总成 原车 台 1
25 三相异步电动机 YT 100L1-4 台 1
26 蓄电池   台 2
27 保险丝盒   个 1
28 电源总开关 50A 个 1
29 移动台架(带自锁脚轮装置) 2080×700×1800mm(长×宽×高) 台 1
30 故障模拟与排除装置   套 1
31 教师手册   套 1
32 合格证与保修卡   套 1
