2025-04-17
PLC可编程控制实训设备
[规格型号]： DBS-08
[产品名称]： PLC可编程控制实训设备
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
【PLC（可编程控制）实训台基本概况】
PLC可编程控制实训设备，PLC可编程控制实训考核装置，可编程控制器（PLC）实训室设备职业技术院校重要的职业技能课程教学实训室，是电子信实验实训和机电工程实习实训实训室之一，PLC（可编程控制）实训室主要承担着可编程控制器原理及应用实验课程及可编程控制器开发技术的实训设计和毕业设计等教学任务。
【PLC可编程控制实训设备实践能力评价】
PLC可编程控制实训设备，通过实验，主要培养学生的PLC编程能力以及PLC的工业应用能力，在提高学生的设计能力，实践能力，创新能力，分析问题与解决问题能力等方面进行了探索和实践，同时将组态技术融入到教学实验，并且提供了工业生产的实际模型，内容紧贴生产实际，深受学生欢迎，同时提高了学生的就业竞争力。
一、PLC可编程控制实训设备概述
★ PLC可编程控制实训设备(工业铝型材作为台板)主要由：电气安全�；つ？�、电动机基本控制�？椤LC控制�？�、变频器调速模块、触摸屏�？�。
电源模块：380V/220V/AC36V/DC24V.
配备西门子1200可编程控制器及变频器，且能使用软件进行编程，参数配置：

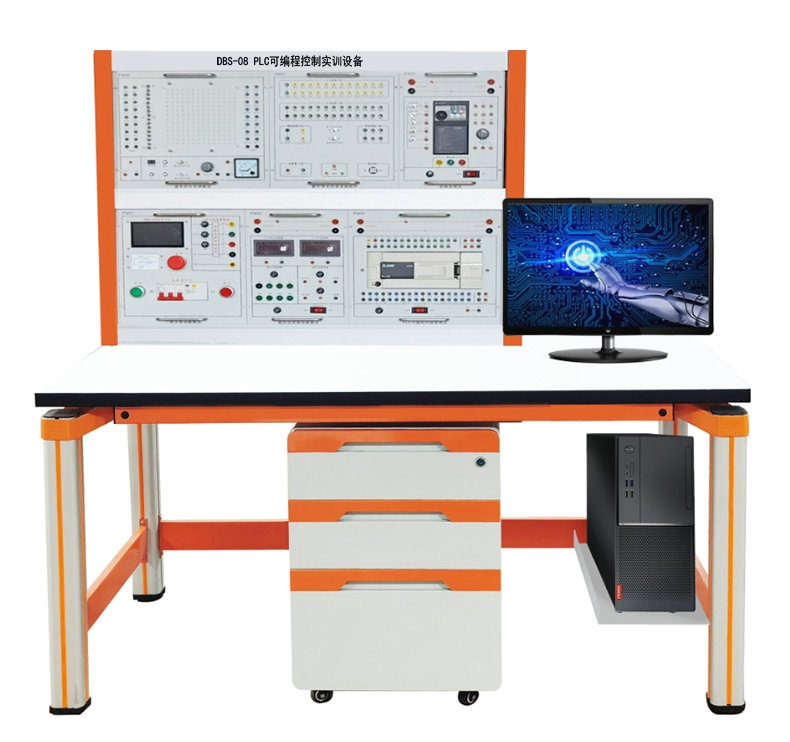

二、PLC可编程控制实训设备外观
PLC可编程控制实训设备
（图片仅供参考、以实际配置为准）
三、★可编程控制器：
l   CPU:  S7-1200 cpu1214c
l   输入输出类型：DC/DC/DC
l   点位要求：14输入，10输出
l   集成2AI
l   继电器扩展模块为：
l   8输入，8输出
通信方式：
l   以太网通讯，接口支持以下协议：TCP/IP；ISO/IP;
l   Modbus RTU，USS，PPI
l   RS232/485/422串口自由通信
四、★变频器参数1：
l   型号：汇川MD200S  功率范围：0.4~15kW
l   额定输入交流电压·频率：3 相 380~500V 50Hz/60Hz**11
l   交流电压允许波动范围：323~550V 50Hz/60Hz
l   频率允许波动范围：±5%
l   额定输入电流(A)**8：SLD 5.4、LD 4.9、ND(初始设定) 3.7、HD 2.3
l   电源设备容量(kVA)**9：SLD 4.1、LD 3.7、ND(初始设定) 2.8、HD 1.7
l   其它规格
l   �；そ峁�(IEC 60529)**10：封闭型(IP20)
l   冷却方式：自冷
五、触摸屏参数：
l   昆仑通泰TPC7072Gi 7寸
l   编程软件MCGSPro
l   分辨率：800*480，
l   内存：256M存储4G
l   接口485*2/232*1、网口*1
电脑（每套设备配备电脑一台,并配备可移动式桌椅）：运行内存16G  机械1T+固态128GB，I5处理器，独显4G，每套配备无线网卡；（电脑自备）
六、每台设备主要元器件配置清单：
名称 型号 数量
三相异步电机 YS5624 120W 3台
接触器 CJX2S-0910 36V 2个
继电器 HH54P 2个
按钮 LAY5 6个
带锁按钮 LAY5S 6个
指示灯 LD11-22D   36V 18个
断路器 DZ47 1个
选择开关 LAY5-A 3个
模拟单元�？�   1个

七、可实现的实验功能：
1.基于PLC的点动控制
2.基于PLC的自锁控制
3.基于PLC的点动和自锁控制
4.基于PLC的正反转控制
5.基于PLC的延时正反转控制
6.基于PLC的Y/△转换启动控制
7.基于PLC的顺序控制
8.基于PLC的单按钮启�？刂�
9.基于PLC的变频器的正反转实验
10.基于PLC的变频器的多段调速实验
11.基于PLC通信的变频器正反转实验
12.基于PLC通信的变频器调速实验
13.变频器的参数设定与操作
14.变频器的面板控制
15.变频器的电位器控制
16.变频器的电压控制
17.变频器的电流控制
18.变频器的多段速度控制电动机
19.变频器状态信号显示与采集
20.三相异步电动机的开环调速实验
21.触摸屏认知实验
22.触摸屏和PLC通信实验
23.触摸屏控制LED显示
24.触摸屏、PLC、变频器的综合实训
25.自由组态实验

友情提示：

1、货品验收：阁下收货时请检查PLC可编程控制实训设备的货品外观，核实PLC可编程控制实训设备的数量及配件，拒收处于受损状态的PLC可编程控制实训设备；

2、质保：顶邦将为阁下提供PLC可编程控制实训设备产品说明书内的质保条件和质保期，在质保范围内提供对PLC可编程控制实训设备的免费维修，超出条件承诺时提供对PLC可编程控制实训设备的有偿维修；

3、退换货：阁下单方面原因导致的PLC可编程控制实训设备选型错误或PLC可编程控制实训设备购买数量错误，造成PLC可编程控制实训设备的退换货要求，将不被接受；

4、货期：PLC可编程控制实训设备的发货期为参考值，如您需要了解PLC可编程控制实训设备的精确货期，请与顶邦的销售人员联系；

5、如阁下对PLC可编程控制实训设备有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关PLC可编程控制实训设备的咨询。
