网络型PLC可编程控制器综合实训装置（S7-300,S7-1500双PLC）
[规格型号]： DBX-01A
[产品名称]： 网络型PLC可编程控制器综合实训装置（S7-300,S7-1500双PLC）
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

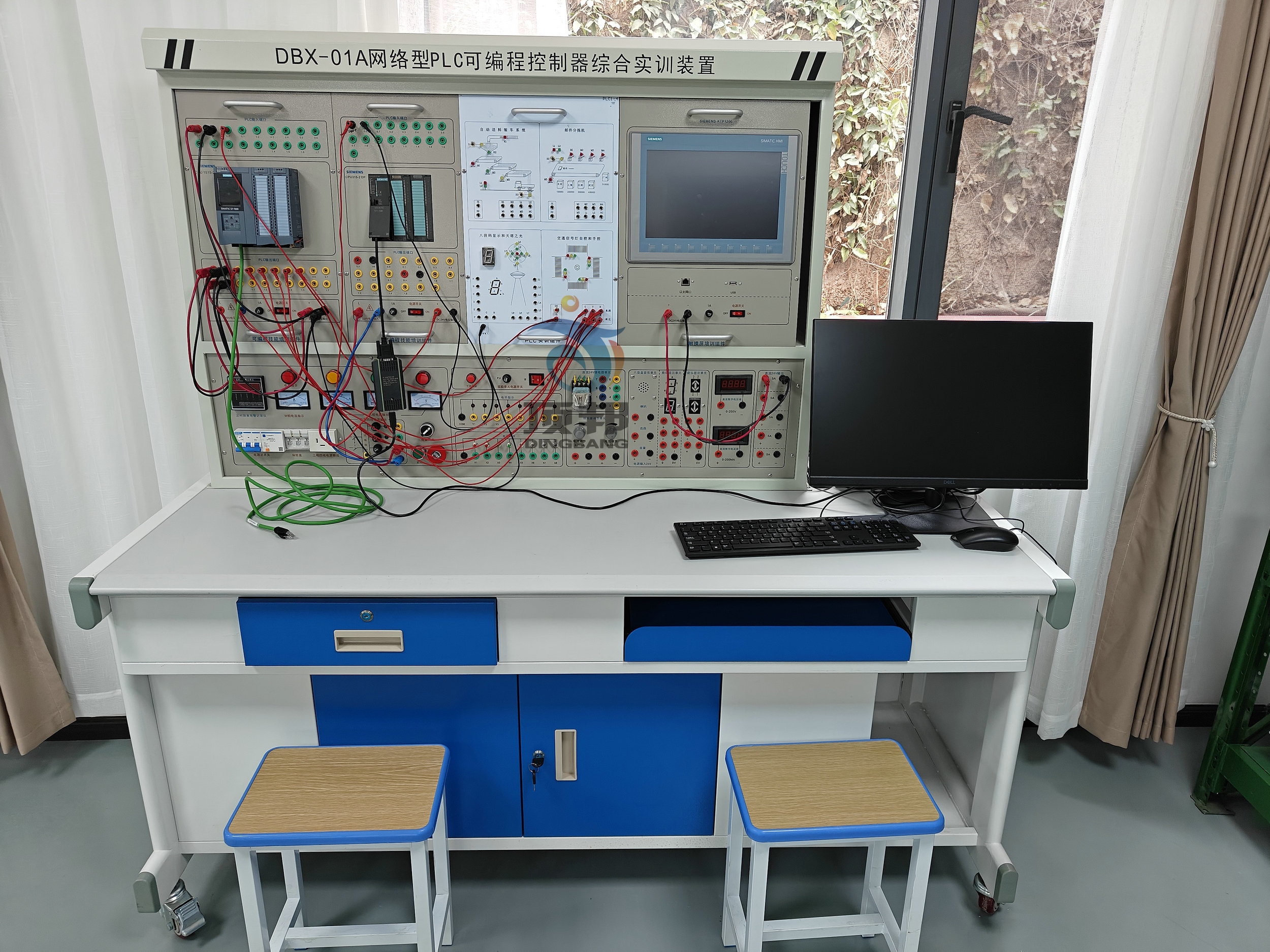

DBX-01A 网络型PLC可编程控制器综合实训装置
（S7-300,S7-1500双PLC）
网络型PLC可编程控制器综合实训装置
一、概述
DBX-01A 网络型PLC可编程控制器综合实训装置是根据《中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准》，教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。
DBX-01A 网络型PLC可编程控制器综合实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。
二、装置特点
1、DBX-01A 网络型PLC可编程控制器综合实训装置采用积木组合式结构，含开关量、模拟量、变频调速、触摸彩屏、总线通信�？榈�，配套组态监控软件、仿真实训软件，实现仿真化、信息化、网络实训教学，体现实训教学的网络性和系统性。
2、DBX-01A 网络型PLC可编程控制器综合实训装置项目实训�？椋豪媚壳暗湫偷目杀喑炭刂破骷白芟呒际跬瓿啥怨ひ瞪心Ｄ舛韵�，实物模型中的逻辑、模拟、过程、运动等的控制实训，完成学生认知、设计、安装、调试、检修等多种技能实训。
3、DBX-01A 网络型PLC可编程控制器综合实训装置仿真实训教学：通过FLASH虚拟环境实时显示PLC运行状态，也可以实现PLC接线、错误检查、编程训练、程序编写测试等功能。
三、技术性能
1、输入电源：三相四线（或三相五线）～380V±10%  50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<400m
3、装置容量：＜0.5KVA
4、重    量：＜110Kg
5、外形尺寸：约1680mm×700mm×1600mm
6、安全保护：具有漏电压、漏电流�；ぷ爸�，安全符合国家标准
四、实训装置的基本配置及功能
    实训装置由控制屏、实训桌、主机实训组件、实训�？�、变频器挂箱、触摸屏挂箱、等组成。
（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
1、交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝�；�，控制屏的供电由钥匙开关和启�？乜刂�，同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2、直流电源、直流电压/电流表、逻辑输出及指示等
    直流电压：0～10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
3、主机实训组件
1★配置西门子PLC（S7-300,6ES7315-2AH14-0AB0）、(S7-1500，6ES7515-2AN03-0AB0)，编程软件与之配套
2★   7寸触摸屏（6AV2123-2MB03-0AX0），编辑软件与之配套
3 ★ 变频器   西门子S120变频器（6SL3210-1PE13-2UL1）、操作器（6SL3055-0AA00-4BA0）、控制单元（6SL3244-0BB12-1FA0）、数据SD卡（6SL3054-4AG00-2AA0）调试软件与之配套
五   性能要求
1、具有漏电压、漏电流、短路保护；
2、实训装置面板无外露导线及导体，所有导线均为插接式，所有插口为通用导线插口；
3、实训装置为模块化结构，通过将不同�？楣野灏沧霸诳刂破辽峡墒迪植煌氖笛楣δ�。包括但不限于多种液体自动混合控制实验、饮料自动售货机实验、自动送料装车系统实验、八段数码显示实验、天塔之光实验、交通信号灯自控和手控实验、水塔水位自动控制实验、电梯控制模型实验、机械手控制实验、邮件分拣机实验、装配流水线实验、自控轧钢机实验、自控成型机实验、加工中心刀具库实验、抢答器实验、音乐喷泉实验、四节输送带控制实验电路设计；
4、实训装置包含西门子7寸触摸屏挂箱、西门子变频器（S120）挂箱、西门子PLC（S7-300）实训挂箱、西门子PLC（S7-1500）实训挂箱、PLC实验挂箱一、PLC实验挂箱二、PLC实验挂箱三、PLC实验挂箱四、机床电气控制挂箱、网孔挂板。
5、实训装置带急停按钮，紧急情况按下可切断所有电源。

（二）实训挂箱
序号 编号 控制对象实训模块 实训教学目标 备注
1 西门子7寸触摸屏挂箱 包含触摸屏（6AV2123-2MB03-0AX0）及触摸屏接口（RS485接口、USB接口、RJ45网口、24V电源接口等） 用于电气控制原理培训、电气元件工作原理培训、电机控制实验，提升检修维护人员对现场设备电控系统的维护消缺能力。

2 西门子变频器（S120）挂箱 包含变频器（6SL3210-1PE13-2UL1）、操作器（6SL3055-0AA00-4BA0）、
控制单元（6SL3244-0BB12-1FA0）及变频器接口（主输入接口、主输出接口、I/O接口、模拟量输入输出接口、电位器接口等）		 用于电气控制原理培训、电气元件工作原理培训、电机控制实验，提升检修维护人员对现场设备电控系统的维护消缺能力。

3 西门子PLC（S7-1500）实训挂箱 包含PLC（6ES7515-2AN03-0AB0）及PLC接口（DI接口不少于10个、DO接口不小于10个、PLC 220V电源接口） 用于电气控制原理培训、电气元件工作原理培训、电机控制实验，提升检修维护人员对现场设备电控系统的维护消缺能力。

4 西门子PLC（S7-300）实训挂箱 包含PLC（6ES7315-2AH14-0AB0）及PLC接口（DI接口不少于10个、DO接口不小于10个、PLC 220V电源接口） 用于电气控制原理培训、电气元件工作原理培训、电机控制实验，提升检修维护人员对现场设备电控系统的维护消缺能力。

5 PLC实验挂箱一 进行装配流水线实验、加工中心刀具库实验、多种液体自动混合控制实验、饮料自动售货机实验 用于电气控制原理培训、电气元件工作原理培训、电机控制实验，提升检修维护人员对现场设备电控系统的维护消缺能力。
 		 PLC实验挂箱一到四内容顺序可能打乱具体按供货
6 PLC实验挂箱二 进行四组抢答器实验、自控轧钢机实验、音乐喷泉实验、四节输送带控制实验 用于电气控制原理培训、电气元件工作原理培训、电机控制实验，提升检修维护人员对现场设备电控系统的维护消缺能力。

7 PLC实验挂箱三 进行电梯模拟控制实验、机械手控制实验、水塔水位自动控制实验、自控成型机实验 用于电气控制原理培训、电气元件工作原理培训、电机控制实验，提升检修维护人员对现场设备电控系统的维护消缺能力。

8 PLC实验挂箱四 进行自动送料装车系统实验、邮件分拣机实验、八段数码显示实验、天塔之光实验、交通信号灯自控和手控实验 用于电气控制原理培训、电气元件工作原理培训、电机控制实验，提升检修维护人员对现场设备电控系统的维护消缺能力。

9 自动化控制挂箱一 进行自动化试验 块 1
10 自动化控制挂箱二 进行自动化试验 块 1
11 机床电气控制挂箱 进行机床电气控制试验 进行机床电气控制试验
12 网孔挂板 网孔适配国标C45导轨，网孔部位尺寸不小于50cm×50cm 网孔适配国标C45导轨，网孔部位尺寸不小于50cm×50cm
13 电机组 与变频器配套（功率不小于180W），电机带减速器、增量式编码器及绝对值编码器 与变频器配套（功率不小于180W），电机带减速器、增量式编码器及绝对值编码器
14 实训桌 铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，下方设有储存柜放置�？楹褪笛榈枷�、电脑桌联体设计 铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，下方设有储存柜放置�？楹褪笛榈枷摺⒌缒宰懒迳杓�
15 实验凳 钢木结构，尺寸约为340×240×420mm 钢木结构，尺寸约为340×240×420mm
16 电源控制屏 实验装置自带。AC380V、220V电源各一组（提供2组三插AC200V插座）DC0～±10V可调输出；DC4～20mA可调输出；数字电压表量程0～30V、精度0.5级，电流表量程0～30mA、精度0.5级；三位半显示、LED数码管、选择开关、蜂鸣器、直流24V继电器、直流电压输出。 实验装置自带。AC380V、220V电源各一组（提供2组三插AC200V插座）DC0～±10V可调输出；DC4～20mA可调输出；数字电压表量程0～30V、精度0.5级，电流表量程0～30mA、精度0.5级；三位半显示、LED数码管、选择开关、蜂鸣器、直流24V继电器、直流电压输出。
17 导线 两端带通插接口，与实训装置配套，必须足够完成所有实验。 两端带通插接口，与实训装置配套，必须足够完成所有实验。


主要资料清单
序号 名称 计量单位 数量 备注
1 可编程控制器实训指导书 份 1 中文
2 变频器实训指导书 份 1 中文
3 产品合格证 份 1 中文
（五）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
五、实训项目
（一）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
3.PLC仿真实训
（二）PLC模拟控制应用实训
1.装配流水线的模拟控制
2.加工中心刀具库选择控制
3.多种液体自动混合
4.饮料自动售货机
5.四组抢答器控制
6.自控轧钢机
7.音乐喷泉控制
8.四节输送带控
9.电梯模拟控制制 10.机械手控制
11.水塔水位控制
12.自控成型机
13.自动送料装车系统
14.邮件分拣机
15.八段数码管显示
16.天塔之光显示
17.交通信号灯自控和手控

（三）PLC、变频器、伺服、步进、触摸屏综合应用技能实训
18.变频器功能参数设置与操作
19.变频器报警与�；すδ�
20.外部端子点动控制
21.变频器控制电机正反转
22.多段速度选择变频调速
23.变频器无级调速
24.基于外部模拟量(电压/电流）控制方式的变频调速
25.瞬时停电启动控制
26.PLC控制变频器外部端子的电机正反转
27.PLC控制变频器外部端子的电机运行时间控制
28.基于PLC数字量控制方式的多段速
29.基于PLC模拟量控制变频开环调速
30.基于PLC通信方式的变频器开环调速
31.基于PLC通信方式的速度闭环控制
32.基于PLC模拟量方式的变频器闭环调速
33.基于触摸屏控制方式的基本指令编程练习
34.基于触摸屏控制方式的LED控制
35.PLC、触摸屏与变频器通信控制
