ABS/ASR制动系统实训台
[规格型号]： DB-6020
[产品名称]： ABS/ASR制动系统实训台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

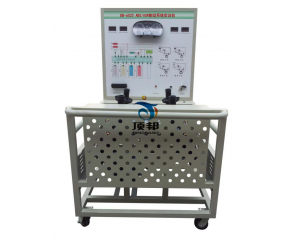

ABS/ASR制动系统实训台
一、产品简介
该ABS/ASR制动系统实训台采用汽车ABS/ASR制动系统为基础，配有ABS/ASR系统工作原理图，真实展示紧急制动时ABS/ASR系统工作过程。
满足对ABS/ASR制动系统的结构组成、动作演示等教学功能。
适合于汽车ABS/ASR制动系统理论教学和检测与维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

二、功能特点
1.真实的汽车ABS/ASR制动系统实物为基础，完整展示ABS/ASR制动系统的组成结构。
2.由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时，ABS/ASR系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示汽车ABS/ASR系统的工作过程。
3.实训台面板上绘有彩色UV平板喷绘电路图和液压管路图，学员可直观对照电路图和ABS/ASR制动系统实物，认识和分析控制系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台安装有压力表，可实时显示制动总泵和四个制动分泵的液压变化。
6.实训台面板上安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
7.设备面板柜：1.5mm冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
8.配套汽车多媒体教学系统（16合一）（投标时需提供教学系统，未提供者取消投标资格），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。内容分别是：1、汽车发动机构造与维修；2、汽车底盘构造与维修；3、汽车电器构造与维修；4、电控发动机原理与维修；5、自动变速器原理构造与维修；6、汽车空调构造原理与维修；7、汽车安全舒适系统原理构造与维修；8、汽车保养与维护；9、汽车车身构造与修复；10、汽车检测与故障诊断技术；11、汽车机械基��；12、汽车美容与装饰；13、汽车电学基础；14、汽车文化；15、汽车专业英语；16、汽车教学资源包。

三、技术规格
    外形尺寸：1500×1000×1700mm(长×宽×高)
    驱动电源：三相四线(三相五线 380V±10% 50Hz)
    外接电源：交流220V±10% 50Hz
    工作电压：直流12V
    工作温度：-40℃-+50℃
    主油道压力表：0-250kg/psi
    制动分泵压力表：0-100kg/psi

    变频器：
    功率：4KW/5.5KW
    输入：AC 3PH  380V±15%  50/60Hz
    输出：9A/13A  AC 3PH  0-380V  0-400Hz

    三相异步电动机：
    电压：AC 220V/380V 50Hz
    电流：11.8A/6.8A
    功率：3KW
    转速：1420r/min

    真空泵：
    电压：AC 220V 50Hz
    功率：370W
    抽气速率：48L/min
    极限压力：6.7×10-2Pa
    转速：1400r/min
    进气口径：Ø8
    用油量：1L
噪声：≤68

    颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
面板柜：1.5mm冷板冲压成形，背面设置维修门；

四、基本配置(每台)

序号 名 称 规格标准 单位 数量
1 检测控制面板(带面板柜) 装有各种检测端子以及彩色电路图和液压管路图；
（950*900*4mm铝塑板，且安装绝缘底板)		 套 1
2 ABS控制单元总成 原车 套 1
3 ABS指示器 原车 套 1
4 诊断座 OBDⅡ 个 1
5 点火开关 上海顶邦 个 1
6 制动总泵 原车 套 1
7 制动分泵 原车 个 4
8 刹车碟 原车 个 4
9 刹车皮 原车 个 4
10 外球笼 原车 个 4
11 半轴杆 原车 条 4
12 左右/前车速传感器 原车 套 1
13 左右/后车速传感器 原车 套 1
14 驱动皮条 上海顶邦 条 2
15 真空大力鼓 原车 套 1
16 制动踏板 原车 套 1
17 主油道压力表 0-250kg/psi 个 2
18 制动分泵压力表 0-100kg/psi 个 4
19 变频器 上海顶邦 台 1
20 三相异步电动机 上海顶邦 台 1
21 真空助力泵 上海顶邦 套 1
22 故障设置和考核系统 上海顶邦 套 1
23 移动台架(带自锁脚轮装置) 1500×1000×1700mm(长×宽×高) 台 1
24 配套设备使用说明书 含电子档 套 1
25 原厂维修手册 原车 套 1

友情提示：

1、货品验收：阁下收货时请检查ABS/ASR制动系统实训台的货品外观，核实ABS/ASR制动系统实训台的数量及配件，拒收处于受损状态的ABS/ASR制动系统实训台；

2、质保：顶邦将为阁下提供ABS/ASR制动系统实训台产品说明书内的质保条件和质保期，在质保范围内提供对ABS/ASR制动系统实训台的免费维修，超出条件承诺时提供对ABS/ASR制动系统实训台的有偿维修；

3、退换货：阁下单方面原因导致的ABS/ASR制动系统实训台选型错误或ABS/ASR制动系统实训台购买数量错误，造成ABS/ASR制动系统实训台的退换货要求，将不被接受；

4、货期：ABS/ASR制动系统实训台的发货期为参考值，如您需要了解ABS/ASR制动系统实训台的精确货期，请与顶邦的销售人员联系；

5、如阁下对ABS/ASR制动系统实训台有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关ABS/ASR制动系统实训台的咨询。
