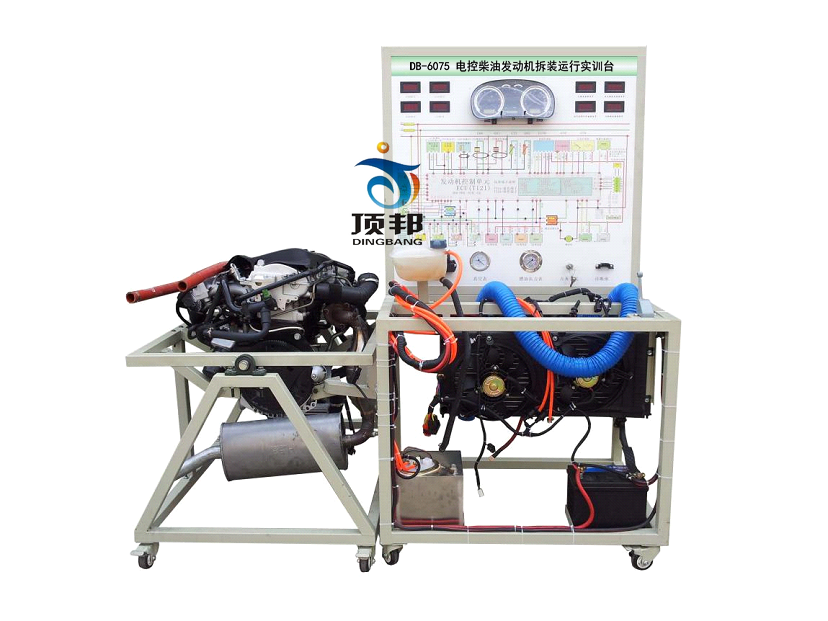

DB-6075 电控柴油发动机拆装运行实训台
一、产品简介
该设备采用电控柴油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二．功能特点
1.实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和电控柴油发动机实物，认识和分析控制系统的工作原理；
2.实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控柴油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成；
3.带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
4.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
6.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7.实训台配备有电源总开关、飞轮防护罩等安装�；ぷ爸谩�
8.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．技术规格
工作电源：直流12V
燃油标号：依发动机型号
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm
四．基本配置（每套）
| 序号 | 名 称 | 规格型号 | 单位 | 数量 | |
| （一)运行检测控制台1套 | |||||
| 1 | 检测控制面板 |
装有各种检测端子以及彩色电路图 （950*900*4mm铝塑板） |
套 | 1 | |
| 2 | 发动机控制电脑(ECU) | 原车 | 套 | 1 | |
| 3 | 组合仪表 | 原车 | 套 | 1 | |
| 4 | 诊断座 | 原车 | 个 | 1 | |
| 5 | 点火开关 | 原车 | 个 | 1 | |
| 6 | 燃油箱 | 10L | 个 | 1 | |
| 7 | 燃油泵(含油泵插头) | 全新 | 套 | 1 | |
| 8 | 水箱及附件 | 原车 | 套 | 1 | |
| 9 | 冷却电子风扇 | 12V，80W | 个 | 2 | |
| 11 | 蓄电池 | 12V 65Ah | 台 | 1 | |
| 11 | 继电器 | 含：起动继电器、油泵继电器、冷却风扇继电器等 | 套 | 1 | |
| 12 | 对接线束 | 上海顶邦 | 套 | 1 | |
| 13 | 保险丝盒 | 继电器盒（带保险丝座）整体型 | 个 | 1 | |
| 14 | 电源总开关 | 50A | 个 | 1 | |
| 15 | 移动台架(带自锁脚轮装置,面板柜与底座) |
1000*700*1750mm (长*宽*高） |
台 | 1 | |
| 16 | 故障模拟与排除装置 | 套 | 1 | ||
| (二)拆装翻转台架1套 | |||||
| 1 | 电控汽油发动机总成 | 原车， | 套 | 1 | |
| 2 | 进、排气管 | 原车 | 套 | 1 | |
| 3 | 三元催化器 | 带全新消声器 | 套 | 1 | |
| 4 | 对接线束 | 上海顶邦 | 套 | 1 | |
| 5 | 大面积接油盆 | 约700×650×30mm(长×宽×深) | 个 | 1 | |
| 6 | 拆装翻转架(带自锁脚轮装置) | 约1300×600×800mm(长×宽×高)，带减速机，可做轴向任意角度的翻转和静止。 | 套 | 1 | |
