主页 > 产品介绍 > 汽车电子实验箱 > 汽车电工电子实验箱 2025-05-02

[规格型号]：	DB-X03
[产品名称]：	汽车电工电子实验箱
[价　　格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

DB-X03 汽车电工电子实验箱

一、系统介绍
汽车电工电子实验箱是一款用于汽车电工、电子等课程的实践教学，实验的目的不仅巩固和加深学生对所学理论知识的理解，更重要的是训练学生的实践操作技能，培养学生的实践应用能力和创新能力，树立工程实际应用观念和严谨的科学作风。本产品小巧，便携，功能齐全。

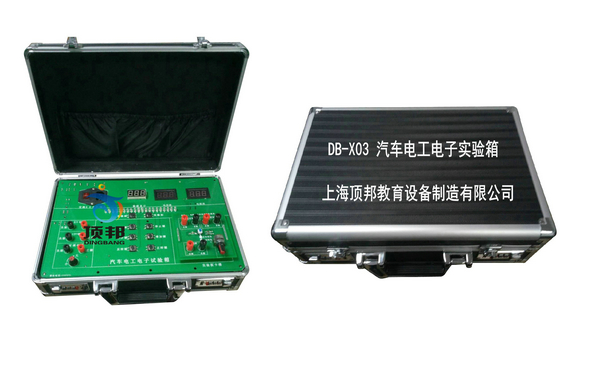

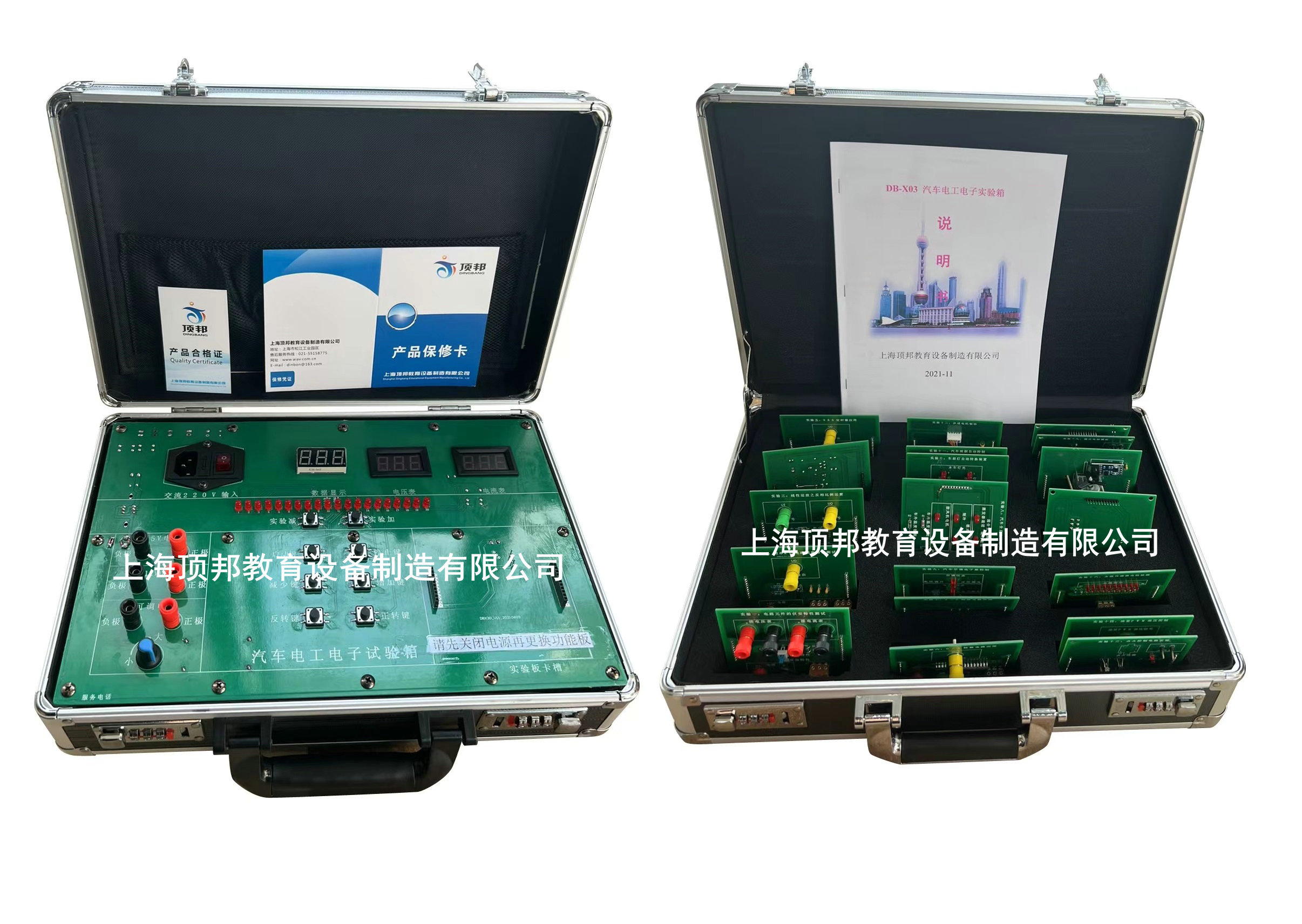

(参考图)

二、系统组成
便携式箱体、实验箱和附件箱相结合，配套20块实验模板，其中包括：电路元件的伏安特性测试模板；简单RC电路频率特性测试模板；线性运放电路模板；集成功率放大电路模板；555定时器应用模板；D/A转换电路模板；A/D转换电路模板；全自动空调模板；空调电子扇控制模板；车前灯自动转换装置模板；汽车雨刷自动控制器模板；步进电机驱动电路模板；点火控制模块；油泵PWM油压控制�？�；燃油喷射系统模板；水温传感器电阻检测模板；车速传感器测试模板；函数信号发生板，电源板；数字电压表、数字电流表、逻辑电平开关。
三、系统功能
1. 元件和电路伏安特性实验：掌握U、A等曲线关系。
2. RC电路实验：掌握RC电路中电容充放电过程及RC电路频率响应。
3. 多种运放电路实验：掌握反向比例运算电路、同向比例运算电路、反向加法运算电路。
4. 运放电路功率实验：掌握运放功率的放大情况。
5. 可变PWM脉冲实验：掌握频率f、周期T关系，认识占空比可调的脉冲信号。
6. AD/DA转换实验：认识并掌握数字信号转化为模拟信号，模拟信号转化为数字信号。
7. 空调控制实验：认识并理解模拟转速、水温、压力传感器信号与空调运转的关系。
8. 模拟空调电子扇在不同水温及压力条件下的工作状态。
9. 汽车灯光和雨刷实验：学习车前灯在灯光照射下远光和近光的转化，雨刷工作原理。
10. 步进电机实验：学习步进电机工作原理，掌握可调频率控制信号与步进电机转速关系。
11. 汽车点火实验：学习汽车点火知识，掌握可调频率信号控制点火�？榈墓ぷ髟怼�
12. 汽车喷油实验：学习汽车喷油原理和结构，观察喷油信号脉宽，实践模拟喷油过程。
13. 汽车水温检测实验：学习并掌握水温传感器温度与电压关系。
14. 汽车转速实验：观察汽车转速输入信号，显示模拟转速。
15. 波形发生实验：观察学习各种波形并让学生产生频率可调的正弦波，方波等信号。
16. 电源认识实验：提供+12V、+5V直流电源，1.2~35V 可调直流电源，15V交流电源。
四、实验项目
1. 电工电子箱认识实验
2. 电路元件的伏安特性测绘
3. 简单RC电路的过渡过程
4. 整流、滤波电路的测试
5. 集成运放的线性运算电路
6. 集成功率放大器
7. 555定时器的应用--多谐振荡器
8. 基本门电路
9. D/A转换电路
10. A/D转换电路
11. 全自动空调
12. 空调电子扇控制模块
13. 车前灯转换电路
14. 汽车雨刷器
15. 步进电机控制�？�
16. 汽车点火电路
17. 燃油喷射系统控制模块
18. 水温传感器
19. 车速传感器

友情提示：

1、货品验收：阁下收货时请检查汽车电工电子实验箱的货品外观，核实汽车电工电子实验箱的数量及配件，拒收处于受损状态的汽车电工电子实验箱；

2、质保：顶邦将为阁下提供汽车电工电子实验箱产品说明书内的质保条件和质保期，在质保范围内提供对汽车电工电子实验箱的免费维修，超出条件承诺时提供对汽车电工电子实验箱的有偿维修；

3、退换货：阁下单方面原因导致的汽车电工电子实验箱选型错误或汽车电工电子实验箱购买数量错误，造成汽车电工电子实验箱的退换货要求，将不被接受；

4、货期：汽车电工电子实验箱的发货期为参考值，如您需要了解汽车电工电子实验箱的精确货期，请与顶邦的销售人员联系；

5、如阁下对汽车电工电子实验箱有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关汽车电工电子实验箱的咨询。
