气动PLC控制实验系统
[规格型号]： QPC-08A
[产品名称]： 气动PLC控制实验系统
[价　　格]： 询价
[产品参数]：
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

一、概述
气动PLC-08A实验系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。同时柜式铝槽结构气动PLC控制实验台是我公司在插孔式木桌实验台上的一种创新，它比木桌更加适合现代化教学要求，能够方便的组建回路，完成各种实验，整体结构更加美观。
该系统适应于理工科及大专院校、中专院校、职业学校中机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》和《PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握气动元件的结构，气动回路的控制原理及设计方法等。还能通过实验，掌握PLC可编程序控制的功能，控制原理及编程技巧等。

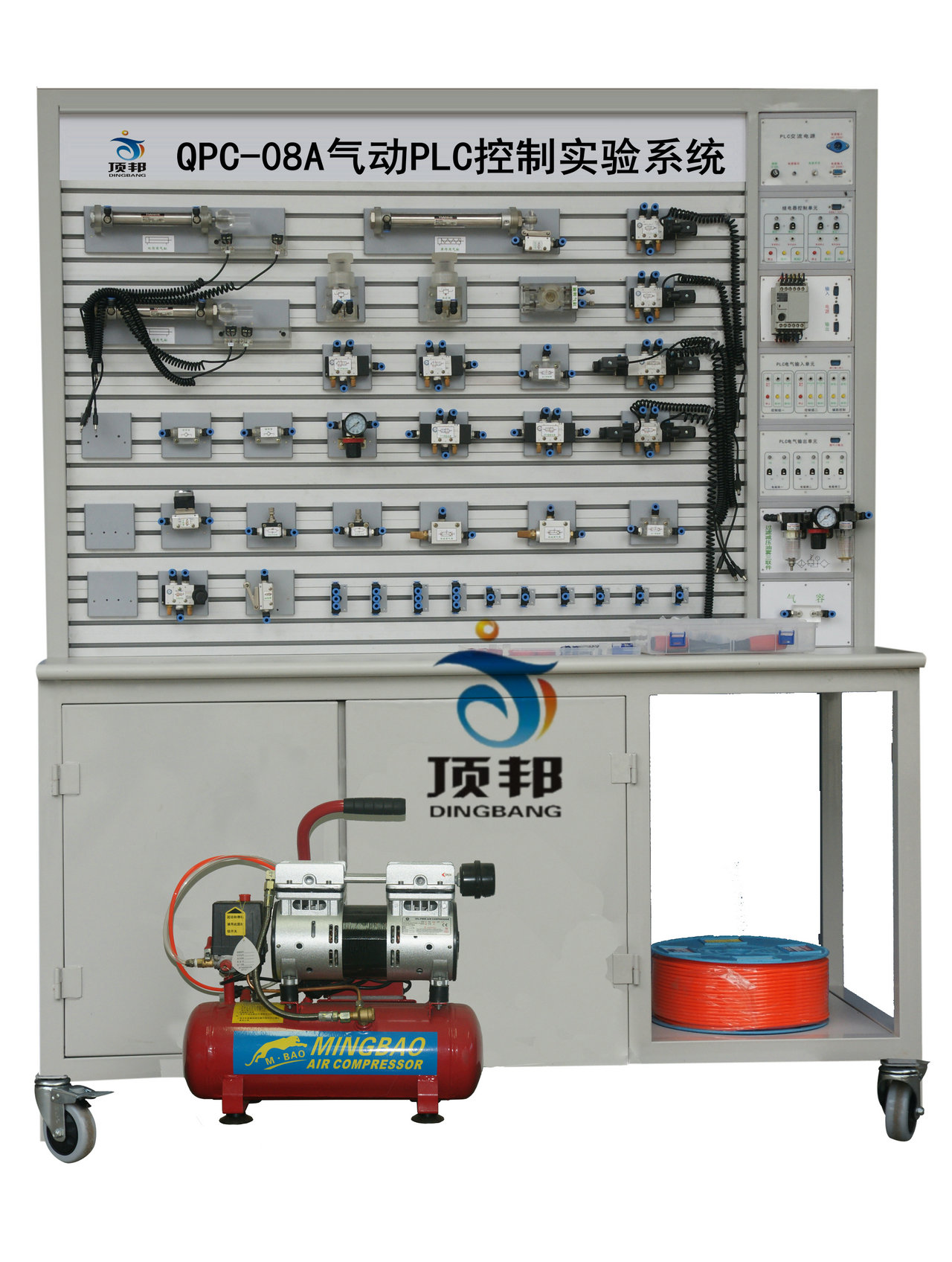

气动PLC控制实验系统

二、基本结构及技术参数：
QPC-08A型气动PLC控制实验台主要由实验工作台、电气控制器件、气动元器件、气源、工具附件等部分组成：
一）实验台工作台
本实验台实验工作台面，采用了工业控制常用的“T”型铝型材材料，为气动元件在工作面的安装定位提供了极大的方便。并且提供了：1、金属弹性卡座 2、“T”型专用螺母两种安装方式。为用户标准器件实验、非标准器件扩展实验提供极大方便。
本实验台实验台架，采用了钢质结构，整体焊接，表面喷塑。坚固耐用。
实验台的外形尺寸：高1800mm×宽1500mm×厚630mm
二）电气控制器件
本实验台的电气控制器件，采用了�？槭浇峁�，在实验台的右侧设计有可安装七只控制�？榈牡脊��？扇我庾楹侠┱�，及利于保修维护。标准配置有：电源模块、PLC�？椤⑹淙肽？�、输出模块、继电器�？�、扩展�？椤⑵菽？椤Ｒ院罂梢岳┱够蚋唬篜LC的扩展输入输出�？椤D/DA�？�、控制仪表�？�、传感器�？榈鹊�。
电源�？椋菏淙氲缭矗篈C 220V 50Hz 输出电源：DC 24V/2A
PLC可编程控制器：采用了FP-XL14主机，（继电器输出方式）。
输入�？椋河隤LC采用电缆9针232接口连接。连接后为PLC提供8路主令输入信号（其中2路为常闭信号），及通过信号插孔为PLC提供自动控制信号。（如：行程开关位置信号等）
输出�？椋河隤LC采用电缆9针232接口连接。通过输出接口插孔控制电磁阀通断。
继电器控制�？椋河氲缭茨？榱雍�，进行主令信号控制，及提供自动控制信号接口进行自动控制。通过输出口插孔控制电磁阀通断。
三） 气动元器件

气动元器件

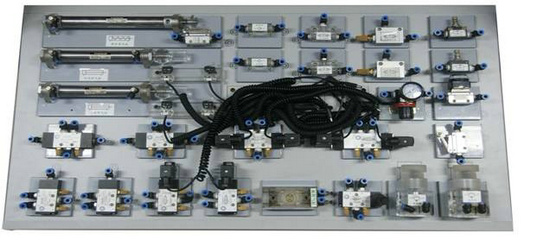

本实验台设计有专用的原件配置板，每个元件都有一个固定的放置位置。有利于实验器件的管理。配备了：空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸.....等常用的气动元件。（具体配置详见清单）
四）气源：
采用的内置式双头静音空气压缩机，主机采用高速电机，全封闭消声防尘结构。具有低噪音，无振动，寿命长，易维护等优点。
电 源：AC 220V 50HZ
电机功率：2×175w 转速：2880r/min
气罐容量：18Ｌ气罐压力：1Mpa
气罐重量：19Kg
五）工具附件

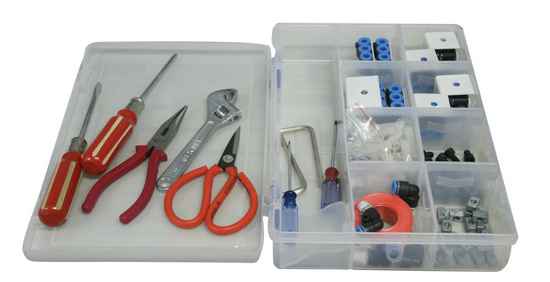

采用了菲力格 F-300专用工具配件盒。具体配置详见清单
专用工具

空气压缩机
空气压缩机


三、主要特点：
1．电源：国家标准供电电源—AC220V/50HZ，带短路�；�、漏电�；�、过载�；さ裙δ�
2.实验电气控制采用低压直流24V电源；实验回路、控制电路安全可靠。
3.气动元件均配有铝合金过渡底板，可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
4.使用环境要求：防潮、防尘环境
5.电气主控制单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制器控制的优越性，加深对PLC可编程序控制器的了解及掌握。
5.该系统是典型的机、电、气一体化的综合实验设备，功能强、适用范围广。
6．安装、培训：该设备需要现场安装调试，培训使用方法、注意事项及如何保养。
四、气动基本实验回路
本系统要求可开设压力控制回路、方向控制回路、速度控制回路、位置控制回路、延时控制回路等五大类气动组合回路实验。

1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载�；せ芈�
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回

QPC-08A气动PLC控制实验台配置清单


序号 分类 项 目 型 号 规 格 数量 备 注
1 气源 静音空气压缩机 MB-550W-9 1只 220V 550W 110L/min 0.75Mpa
2 气管 PU气管6×4 1卷 100米
3 实验台 08A型钢质实验台   1台
4 三联件 AC2000三联件 1只 装在台上
5 气容   1只 装在台上
6 元件固定配置板   1块
7 铝 底 板 弹 性 卡 装 组 合 元 件 单作用缸 QGX25×100 1只 带Φ35撞块
8 双作用缸 QGX25×100 2只 带Φ26撞块
9 微动行程开关（含连接电缆插头）   4只 装在双作用缸上--安装孔下移4mm
10 旋转气缸   1只 顶邦透明元件
11 单向节流阀 JSC601 7只 装在各种气缸体上
12 减压阀（带压力表） AR2000 1只
13 二位五通手动换向阀 4H210-08 1只
14 二位二通单电磁换向阀-配连接线 2V025-08、DC24V 1只
15 二位三通单电磁换向阀-配连接线 3V210-08、DC24V 1只
16 二位五通单电磁换向阀-配连接线 4V210-08、DC24V 2只
17 二位五通双电磁换向阀-配连接线 4V220-08、DC24V 1只 *DY*
18 三位五通双电磁换向阀-配连接线 4V230-08、DC24V 1只
19 二位五通单气控换向阀 4A210-08 2只
20 二位五通双气控换向阀 4A220-08 2只
21 顺序阀 KPSA-8 1只 顶邦透明元件
22 按钮行程阀 MOV-3A 1只 不带锁(或带锁改装)
23 或门型梭阀 KS-L8 2只 顶邦透明元件 （标签位置）
24 快速排气阀 KP-L8 2只
25 单向阀 KA-L8 2只 顶邦透明元件
26 单向节流阀 RE-02 2只
27 机控行程阀 MOV-2 2只 配件盒内1只另1只改为垂直方向
28 气压自动开关 0.5-1.0MPa 1只 压差调节0.2-0.4MPa
29 双齿轮齿条同步机构   1付 顶邦设计，气动实验附件
30 电 器 控 制 PLC直流电源单元（DC：24V）   1只 装在台上AC:220V/DC:24V
31 PLC编程器控制单元 可根据用户要求配置 1只 装在台上，标配:松下FP-X L14
32 PLC电器输入单元   1只 装在台上
33 PLC电器输出单元   1只 装在台上 输出:DC24V
34 继电器控制输出单元   1只 装在台上 输出:DC24V
35 单元电器连接电缆   4条 其中电源连接2条
36 220V电源线   1条
37 墙壁插座 四位250V、10A 1只
38 PLC编程通讯电缆 可根据用户要求配置 1条 标配:松下AFC8513
39 资料 实验指导书   2册
40 编程软件光盘 编程软件及程序 1碟
41 工 具 配 件 盒 专用工具配件盒 300×200×62 mm 1个 菲力格F-300
螺丝刀6×100(一字、十字),3×80 (一字、十字)、气管助拔器
活动扳手150×19、内六角扳手M4、M5 、M6、尖嘴钳、剪刀		 各一把
内六角螺丝M6×15=20只 M6×25=20只、铝槽T形螺母 30只
皮管定位压板4只、
Ø6-T型三通及L形支架6只、 Ø6-T型五通及L形支架4只
塑料气孔塞头25只、生料带1个、 保险丝2.5A 5只
Y型减径三通Ø8-2×Ø6 1只（气泵上）、气泵电源开关 1只
微动行程开关（配件）2只、601-Ø6、602-Ø6弯接头 各2只		 1套


友情提示：

1、货品验收：阁下收货时请检查气动PLC控制实验系统的货品外观，核实气动PLC控制实验系统的数量及配件，拒收处于受损状态的气动PLC控制实验系统；

2、质保：顶邦将为阁下提供气动PLC控制实验系统产品说明书内的质保条件和质保期，在质保范围内提供对气动PLC控制实验系统的免费维修，超出条件承诺时提供对气动PLC控制实验系统的有偿维修；

3、退换货：阁下单方面原因导致的气动PLC控制实验系统选型错误或气动PLC控制实验系统购买数量错误，造成气动PLC控制实验系统的退换货要求，将不被接受；

4、货期：气动PLC控制实验系统的发货期为参考值，如您需要了解气动PLC控制实验系统的精确货期，请与顶邦的销售人员联系；

5、如阁下对气动PLC控制实验系统有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关气动PLC控制实验系统的咨询。
