QPC-T 铝槽式铁桌气动PLC控制实验台
一、产品型号
QPC-22-T 铝槽式铁桌双面双套气动PLC控制实验台
QPC-21-T 铝槽式铁桌双面合一气动PLC控制实验台
QPC-11-T 铝槽式铁桌单面单套气动PLC控制实验台
二、概述
气动PLC控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （PLC）学习及其基本应用实验等，是机电完美结合的典型实验设备。
该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
计算机另行配置，本设备不包含在内
三、特点
1.QPC-T铁桌铝槽式气动PLC控制实验设备采用了铁桌铝槽结构，实验元件可自由安装移动，灵活性大。
2.实验气动元件均装有铝制专用底板，实验时组装快捷，方便。
3.实验电气控制采用低压直流24V电源，实验回路控制安全。
4.电气主控制单元采用PLC可编程序控制器，可与PC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程控制器控制的优越性，加深对PLC可编程控制器的了解及掌握。
四、技术参数
1.PLC可编程序控制器：三菱FX1s-14MR型主机（可根据客户要求选择，8输入6输出，继电器型）
2.交直流电源：输入 AC 220V 输出：DC24V/2A
3.空气压缩机（MB-550W-9 单头静音气泵）电源：AC220V 电机功率：550W×1只，气罐容积：110L/min 额定输出气压 0.7MPa
空气压缩机
5.实验台外形尺寸： 1500mm×1000mm×820mm
6.实验支架尺寸：1140mm×600mm×920mm
五、基本配置
(一）气动元件配备（都固定在元件配置板上）：

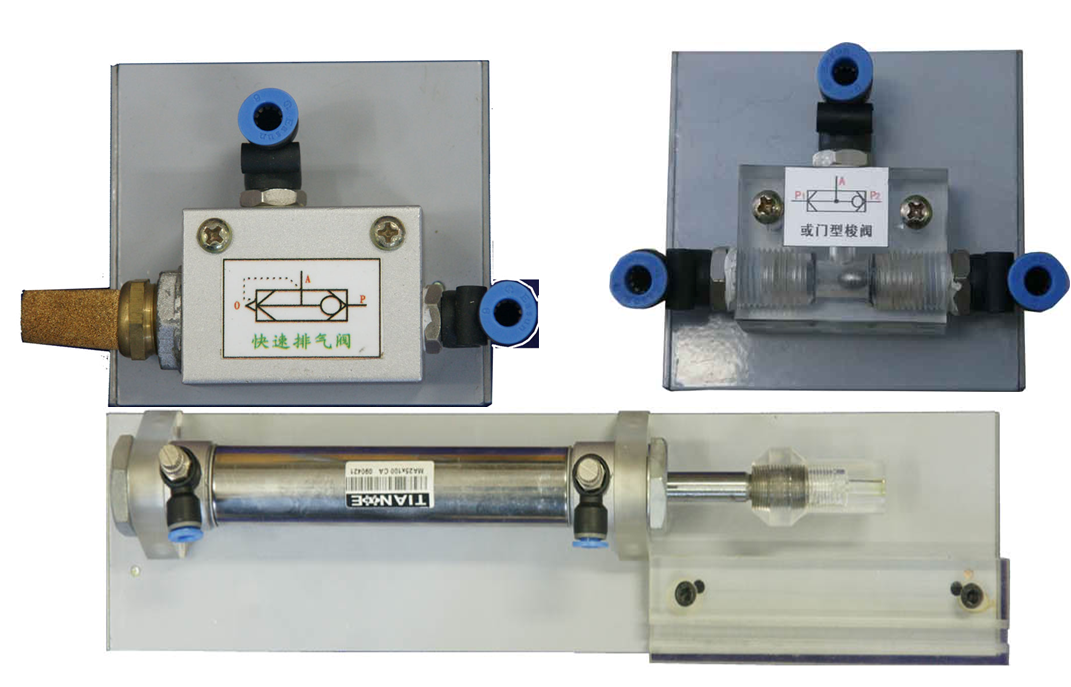

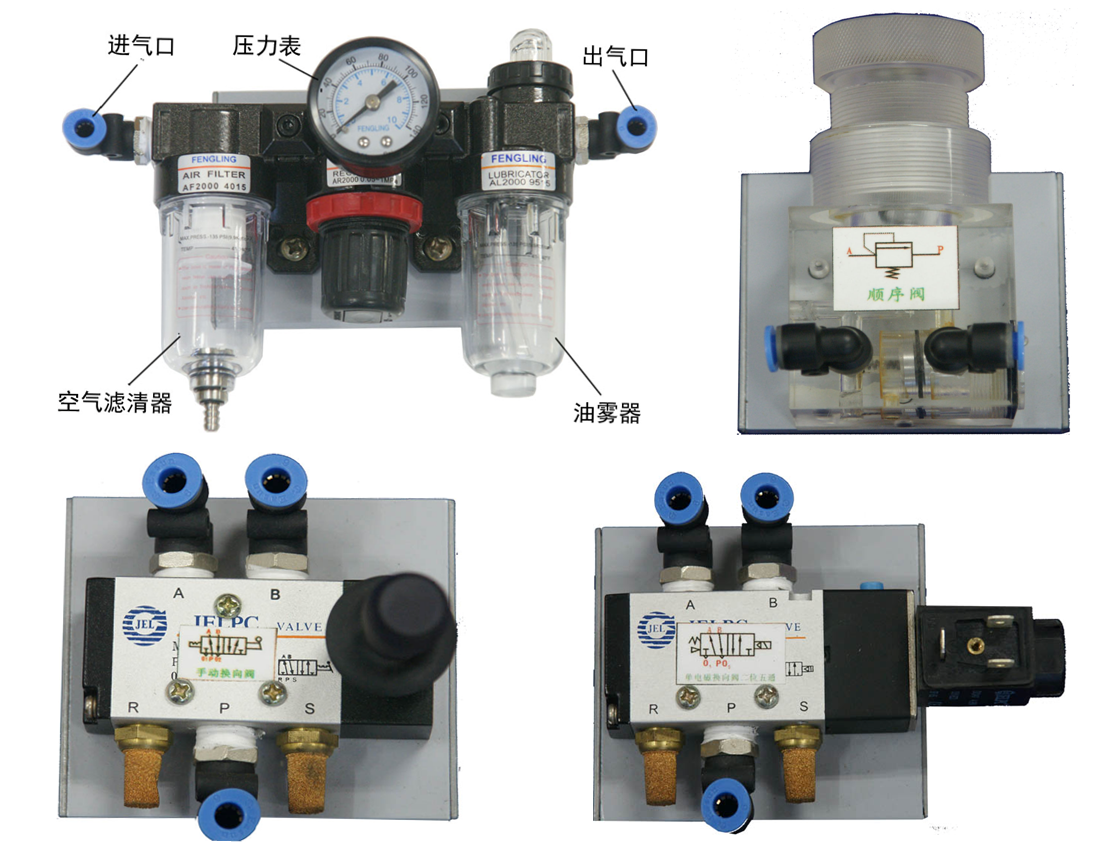

空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门 型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关（常闭、�？┑�。
（二）电气�？椋�
1.直流24V（2A）电源单元
2.PLC可编程序控制器
3.PLC电气控制输入单元
4.PLC电气控制输出单元
5.继电器控制单元
（三）附件
菲力格-300专业工具配件箱
六、基本实验回路
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸的调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载�；せ芈�
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回
16.直线缸，旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
六、气动PLC控制实验台标准配置清单
| 序号 | 分 类 | 项 目 | 型 号 规 格 |
QPC-22-T 配置数量 |
备 注 |
| 1 | 气源 | 压缩机 | MB-550W-9 单头 | 1只 | |
| 2 | 实 验 台 | 实验桌 | 本公司设计制造 | 1张 | |
| 3 | 实验支架 | 本公司设计制造 | 1只 | ||
| 4 | 气管 | PU气管6×4 | 100米 | ||
| 5 | 元件固定配置板 | 本公司设计制造 | 2×2块 | ||
| 6 | 气 动 组 合 元 件 | 手动换向阀 | 4H210-08 | 2×1只 | 木桌型配在桌内 |
| 7 | 单作用缸 | QGX25×100 | 2×1只 | ||
| 8 | 双作用缸 | QGX25×100 | 2×2只 | ||
| 9 | 微动行程开关（含连接电缆插头） | 装在双作用缸上 | 2×4只 | ||
| 10 | 旋转气缸 | 本公司设计制造 | 2×1只 | ||
| 11 | 单向节流阀 | JSC601 | 2×7只 | 装在各种气缸体上 | |
| 12 | 减压阀（带压力表） | AR2000 | 2×1只 | ||
| 13 | 气容 | 本公司设计制造 | 2×1只 | 木桌型配在桌内 | |
| 14 | 三联件 | AC2000三联件 | 2×1只 | ||
| 15 | 单电磁换向阀（二位二通）-配连接线 | 2V025-08（DC24V） | 2×1只 | ||
| 16 | 单电磁换向阀（二位三通）-配连接线 | 3V210-08（DC24V） | 2×1只 | ||
| 17 | 单电磁换向阀（二位五通）-配连接线 | 4V210-08（DC24V） | 2×2只 | ||
| 18 | 双电磁换向阀（二位五通）-配连接线 | 4V220-08（DC24V） | 2×1只 | ||
| 19 | 双电磁换向阀（三位五通）-配连接线 | 4V230-08（DC24V） | 2×1只 | ||
| 20 | 单气控换向阀（二位五通）-配连接线 | 4A210-08 | 2×2只 | ||
| 21 | 双气控换向阀（二位五通）-配连接线 | 4A220-08 | 2×2只 | ||
| 22 | 顺序阀 | 本公司设计制造 | 2×1只 | ||
| 23 | 行程阀（按钮）不带锁 | MOV-3A | 2×1只 | ||
| 24 | 或门型梭阀（有机玻璃） | 本公司设计制造 | 2×2只 | ||
| 25 | 快速排气阀 | KP-L8 | 2×2只 | ||
| 26 | 单向阀（有机玻璃） | 本公司设计制造 | 2×2只 | ||
| 27 | 单向节流阀 | RE-02 | 2×2只 | ||
| 31 | 机控行程阀(其一改垂直方向，A口朝上) | MOV-2 | 2×2只 | 其一只装在缸体上 | |
| 32 | 气压自动开关（0.5-1.0MPa） | 2×1只 | |||
| 33 | 双齿轮齿条同步机构 | 本公司设计制造 | 2×1付 | ||
| 35 | 电 器 | PLC直流电源单元（DC：24V） | 2×1只 | 装在台上AC:220V/DC:24V | |
| 36 | PLC编程器控制单元 | 可根据用户要求配置 | 2×1只 | 装在台上，标配:三菱FX1s-14MR | |
| 37 | PLC电器输入单元 | 2×1只 | 装在台上 | ||
| 38 | PLC电器输出单元 | 2×1只 | 装在台上 输出:DC24V | ||
| 39 | 继电器控制输出单元 | 2×1只 | 装在台上 输出:DC24V | ||
| 41 | 单元电器连接电缆 | 2×3条 | 其中电源连接2条 | ||
| 42 | 220V电源线 | 2×1条 | |||
| 43 | 墙壁插座 | 四位250V、10A | 2×1只 | ||
| 44 | PLC编程通讯电缆 | 可根据用户要求配置 | 2×1条 | ||
| 45 | 工 具 配 件 盒 | 专用工具配件箱 | 菲力格-300 300×200×62 | 2只 | |
| 46 |
螺丝刀6×100(一字、十字)、 尖嘴钳、 螺丝刀3× 80(一字、十字)、 卷笔刀、 活动板手150×19、 剪刀、 内六角扳手M4、M5、M6、气管助拔器 |
各2只 | |||
| 47 | 三通及L形支架（T型三通） | Ø6、 | 12只 | ||
| 48 | 五通及L形支架 | Ø6 | 8只 | ||
| 49 | 气孔塞头 | Ø6 | 50只 | ||
| 50 |
内六角螺丝M6×15=20只 M6×25=20只 铝槽T形螺母 30只 |
2套 | |||
| 51 |
Y型减径三通Ø8-2×Ø6 1只（气泵上） 生料带1个、 保险丝2.5A 5只 微动行程开关（配件）2只、皮管定位压板4只 601-Ø6、602-Ø6气动弯头 各1只 |
2套 | |||
| 52 | 资料 | 实验指导书 | 本公司设计制造 | 2册 | |
| 53 | 软件光盘 | PLC编程软件及应用程序 | 1碟 |
