YQPC-T 铝槽式铁桌液压气动PLC控制实验台
一、概述
YQPC-T液压气动PLC综合控制实验室是我公司根据高�；缫惶寤云�、电、液控制的教学大纲要求，在我公司YY-18透明液压传动演示系统的基础上，综合了我公司气动PLC与液压PLC控制实验设备的优点，采用了开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时，它们可以相互辅成，交叉控制�？梢匀醚惫鄹行缘囟员�、了解气、电、液各自具有的特点、特色、及优缺点等。
液压实验元件均为透明有机材料制成，透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时，组装实验回路快捷、方便。
气动实验与液压实验电气主控单元配备2套PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制。同时，以气动及液压回路为控制对象，加强对PLC可编程序控制器的学习及应用。
同时，配备独立的继电器控制单元进行电气控制，简单实用。通过与PLC比较，可以加深对PLC可编程序控制器的了解及掌握。
二、YQPC-T的基本结构与组成
YQPC-T液压气动PLC控制实验台，从可靠性、先进性、成熟性、易用性、安全保障与可管理性等多方面考虑，进行了人性化的精心设计。
YQPC-T液压气动PLC控制实验台（气动部分）分为气动元件及回路安装区、电器控制�？榘沧扒�、元件存储柜。
液压面主要包括：梯形双立面实验台、透明液压元件（20多种）、电器控制�？�、实验专用泵站、元件固定配置板、桌面滴油槽、元件拆装油盘、工具及附件等。

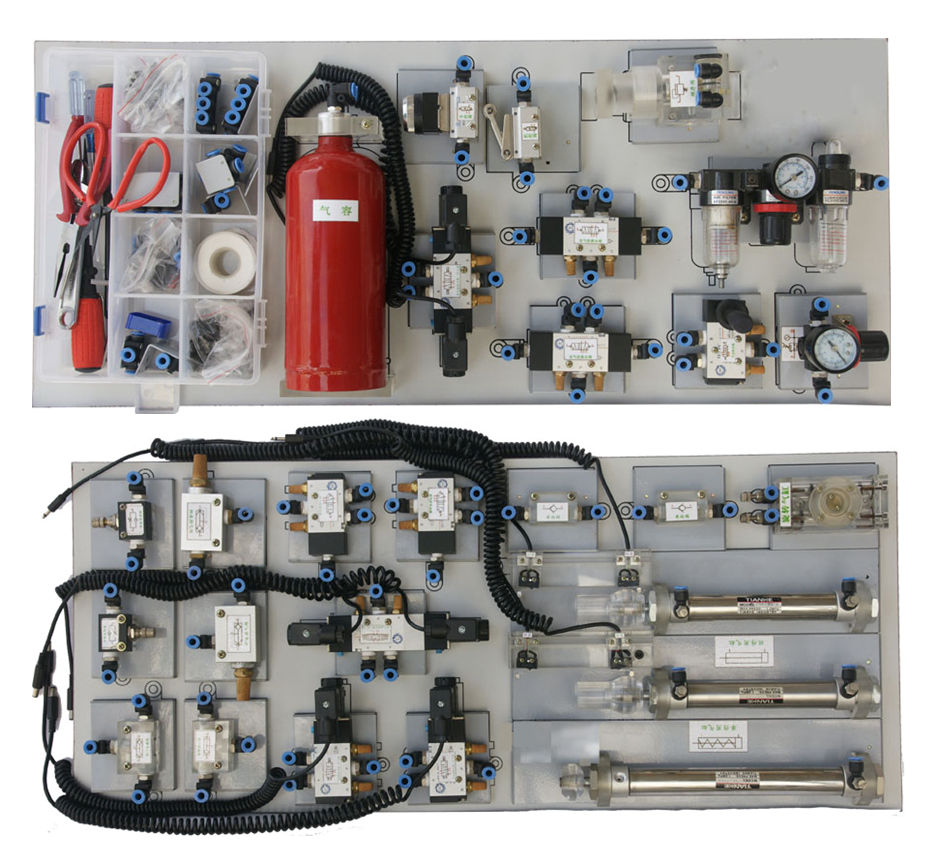

气动面主要包括：梯形双立面实验台、铁质实验桌、气动元件（20多种）、电器控制�？椋�5只）、空气压缩机、元件固定配置板、工具及附件等。
本实验设备采用了多功能一体化钢桌结构，整体焊接，表面喷塑，坚固耐用。钢桌采用了双面对称结构，设计有元件存储柜，工具资料抽屉，气泵架位，电脑架位，可以附配电脑键盘抽屉。实验台采用了梯形双立面结构，上面有气动元件回路安装区，电器控制模块安装区。合理的实现了空间与功能的自由组合。它可以针对客户的不同需求实行不同的配置，以及为今后的升级扩展提供了平台。
实验桌包装尺寸：1630mm×1130mm×930mm 外形尺寸：1500mm×1000mm×820mm 毛重量：250Kg
实验台包装尺寸：1230mm×670mm×1000mm 外形尺寸：1140mm×600mm× 920mm 毛重量：54Kg
液压泵站包装尺寸：600mm×450mm×390mm 外形尺寸：530mm×320mm×400mm 毛重量：40Kg

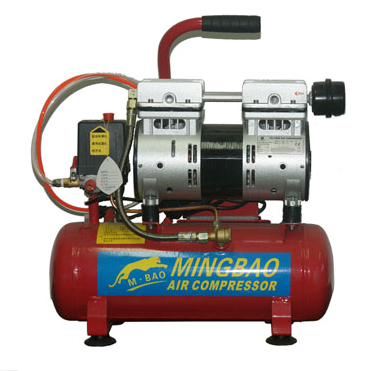

气泵包装尺寸：525mm×235mm×545mm 外形尺寸：480mm×230mm×500mm 毛重量：20Kg

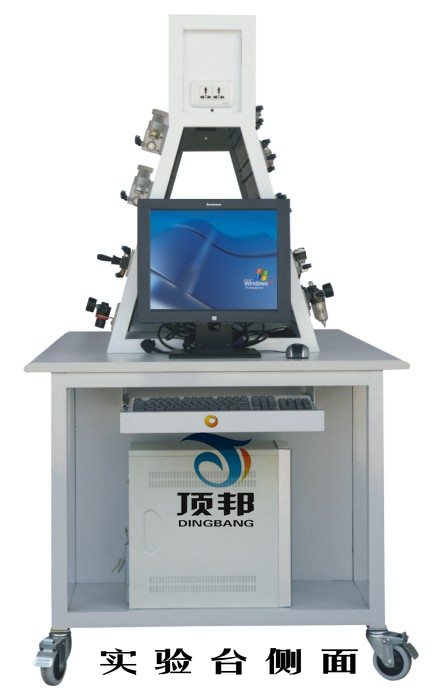

YQPC-T液压面如图所示：
本产品的配有三块液压元件固定配置板。每块元件固定配置板上设计有液压元件及元件底板位置轮廓图及液压元件名称。各种透明液压元件（如油缸、阀、压力表、压力继电器等等）均安放在元件固定配置板上的固定位置。防止元件缺失，便于实验设备的管理。
在元件配置板上的每个元件底板相应位置有四只Φ11mm的孔与一只Φ5mm的固定安装孔，用于嵌入元件底板上的四个卡脚，及运输时通过固定安装孔用螺丝将各液压元件及元件底板锁紧在元件配置板上，防止移动。
由于液压元件底板上安放了多只液压元件，比较沉重。使用时，应注意元件固定配置板拉到底时脱落。

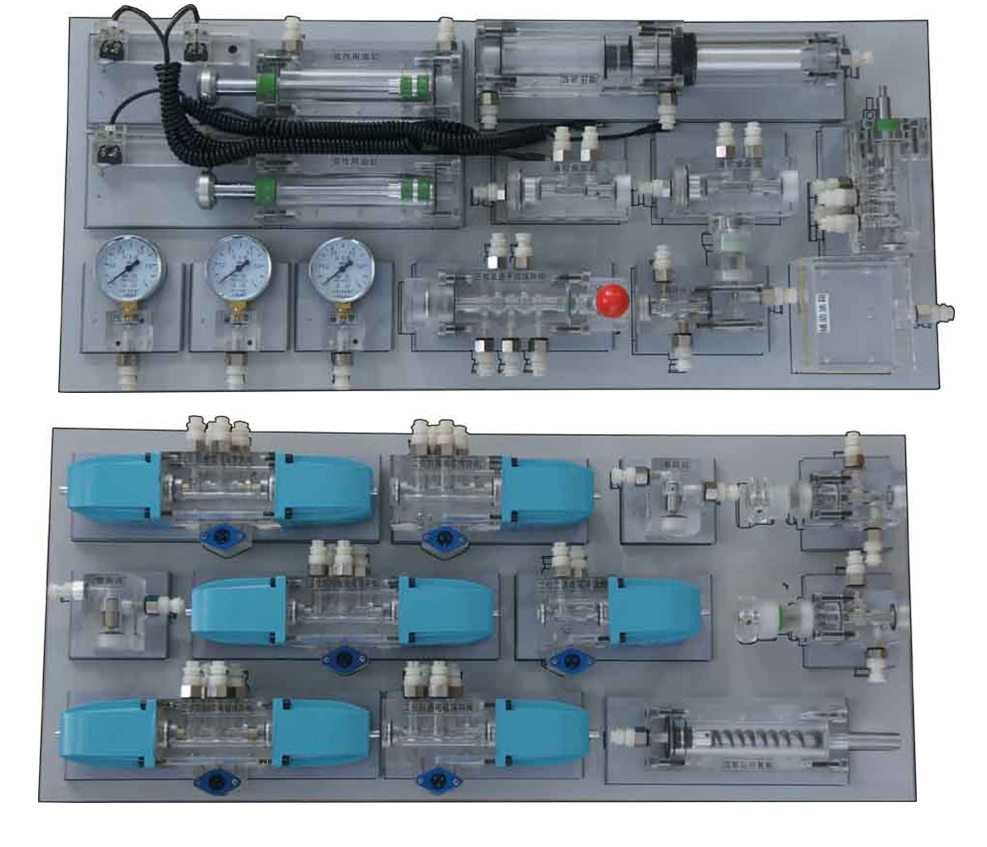

液压面元件配置板如图所示：

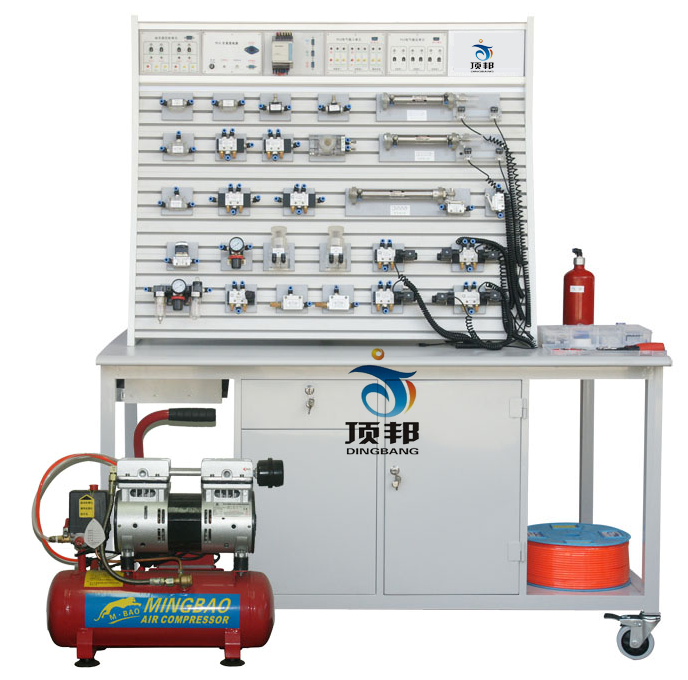

YQPC-T气动面如图所示：
计算机另行配置，本设备不包含在内
| 序号 | 分类 | 项 目 | 型 号 规 格 | 数量 | 备 注 |
| 1 |
泵 站 |
专用实验泵站：配直流电机及专用直流电源、油箱、数字转速表、传感器、齿轮油泵 | 本公司设计制造 | 1台 | 配溢流阀、压力表、温度液位计、滤油器 |
| 2 |
实 验 台 |
多功能钢质实验桌 | 本公司设计制造 | 1台 | |
| 3 | T型铝槽实验底板梯形双立面实验台 | 本公司设计制造 | 1台 | ||
| 4 | 油管放油筒 | 本公司设计制造 | 1台 | ||
| 5 | 元件固定配置板 | 本公司设计制造 | 3块 | ||
| 6 | 进油压力表四通 | 本公司设计制造 | 1只 | 铝合金、压力表2.5MPa | |
| 7 | 回油五通 | 本公司设计制造 | 1只 | 铝合金 | |
| 8 | 液 压 组 合 元 件 | 双作用油缸 | 2只 | 透明元件+弹簧卡脚铝底板 | |
| 9 | 弹簧回位油缸 | 1只 | 透明元件+铝底板+固定孔 | ||
| 10 | 增压油缸 | 1只 | 透明元件+铝底板+固定孔 | ||
| 11 | 辅助油箱 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 12 | 单向阀 | 2只 | 透明元件+弹簧卡脚铝底板 | ||
| 13 | 液控单向阀 | 2只 | 透明元件+弹簧卡脚铝底板 | ||
| 14 | 溢流阀（直动式） | 2只 | 透明元件+弹簧卡脚铝底板 | ||
| 15 | 节流阀（直动式） | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 16 | 调速阀 | 2只 | 透明元件+弹簧卡脚铝底板 | ||
| 17 | 顺序阀 | 2只 | 透明元件+弹簧卡脚铝底板 | ||
| 18 | 减压阀（先导式） | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 19 | 二位二通电磁换向阀 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 20 | 二位四通电磁换向阀 | 2只 | 透明元件+弹簧卡脚铝底板 | ||
| 21 | “O”型三位四通电磁换向阀 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 22 | “H”型三位四通电磁换向阀 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 23 | “M”型三位四通电磁换向阀 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 24 | 二位四通行程换向阀 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 25 | 三位五通手动换向阀 | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 26 | 压力继电器 （0.7MPa 调定,加大弹簧） | 1只 | 透明元件+弹簧卡脚铝底板 | ||
| 27 | 压力表( 1MPa--1只 0.6MPa--2只) | 3只 | 透明元件+弹簧卡脚铝底板 | ||
| 28 | 微动行程开关（常开2只+常闭2只） | 2+2只 | 装在双作用缸上 | ||
| 29 | 铝合金四通 | 6只 | |||
| 30 | 附 件 | 纸巾 | 2包 | ||
| 31 | 桌面滴油槽 | 1个 | |||
| 32 | 液压油管 | 工作压力:1 MPa | 1盘 | 爆破压力:2.5 MPa | |
| 33 | 油盘(配滤网) | 1个 | 卸下的液压元件放油 | ||
| 34 | 塑料配件盒 | 1个 | 放置实验时装拆的小零件 | ||
| 35 | 专用液压油 | 20Kg | |||
| 36 | 电 器 控 制 | 电磁阀通用连接线 | 3根 | ||
| 37 | 压力继电器插头线 | 1根 | |||
| 38 | 直流电源单元 | 1个 | |||
| 39 | PLC 编程器控制单元 | 1个 | |||
| 40 | PLC输入单元 | 1个 | |||
| 41 | PLC输出单元 | 1个 | |||
| 41 | 继电器控制单元 | 1个 | |||
| 42 | 单元电器连接电缆 | 3条 | |||
| 43 | 220V电源线 | 1条 | |||
| 44 | PLC编程通讯电缆(标配:三菱SC-11) | 1条 | YQPC-T双面共用一条 | ||
| 45 | 资料 | 透明液压实验指导书 | 1册 | ||
| 46 | PLC编程软件及应用程序光盘 | 编程软件及程序 | 统一 | 统一提供光盘、自行复制 | |
| 47 | 工 具 配 件 盒 | 专用工具配件盒 | 300×200×62 | 1个 | 菲力格F-300 |
| 48 |
螺丝刀6×100(一字、十字)、螺丝刀3×80(一字、十字)、 卷笔刀、剪刀、尖嘴钳(改制)、快速接头助拔器、记号笔、 活动板手、内六角扳手M4、M5、M6内卡簧钳、外卡簧钳、 皮管压板10只、尼龙管接头专用扳手 |
各1只 | |||
| 50 | 快速接头15只、 T型螺母30只、f10组合垫圈10只、塑料塞头30及各种密封圈 (15×f2.4=20只、12×f2.4=20只) | 1套 | |||
| 51 | 内六角螺丝M6×15=20枚 M6×25=20枚 M6×35=8枚M6×45=4 | 1套 | |||
| 序号 | 分类 | 项 目 | 型 号 规 格 | YQPC-T | 备 注 |
| 1 | 气源 | 静音空气压缩机 220V 550W | MB-550W-9 单头 | 1只 | 110L/min 0.75Mpa |
| 2 | 气管 | PU气管6×4 | 1卷 | 100米/卷 | |
| 3 | 实验台 | 实验桌(钢桌) | 1500×1000×820mm | 1台 | |
| 4 | 实验支架(铝槽式) | 1140× 600×920mm | 1只 | ||
| 5 | 元件固定配置板 | 2块 | |||
| 6 | 弹 性 插 脚 底 板 组 合 元 件 | 二位五通手动换向阀 | 4H210-08 | 1只 | |
| 7 | 单作用缸 | QGX25×100 | 1只 | ||
| 8 | 双作用缸 | QGX25×100 | 2只 | ||
| 9 | 微动行程开关（含连接电缆插头） | 装在双作用缸上 | 4只 | ||
| 10 | 旋转气缸 | 1只 | 上海顶邦透明元件 | ||
| 11 | 单向节流阀 | JSC601 | 7只 | 装在各气缸体上 | |
| 12 | 减压阀（带压力表） | AR2000 | 1只 | ||
| 13 | 气容 | 1只 | |||
| 14 | 三联件 | AC2000三联件 | 1只 | ||
| 15 | 二位二通单电磁换向阀-配连接线 | 2V025-08、DC24V | 1只 | ||
| 16 | 二位三通单电磁换向阀-配连接线 | 3V210-08、DC24V | 1只 | ||
| 17 | 二位五通单电磁换向阀-配连接线 | 4V210-08、DC24V | 2只 | ||
| 18 | 二位五通双电磁换向阀-配连接线 | 4V220-08、DC24V | 1只 | ||
| 19 | 三位五通双电磁换向阀-配连接线 | 4V230-08、DC24V | 1只 | ||
| 20 | 二位五通单气控换向阀 | 4A210-08 | 2只 | ||
| 21 | 二位五通双气控换向阀 | 4A220-08 | 2只 | ||
| 22 | 顺序阀 | KPSA-8 | 1只 | 顶邦透明元件 | |
| 23 | 按钮行程阀(不带锁) | MOV-3A | 1只 | ||
| 24 | 或门型梭阀 | KS-L8 | 2只 | 透明元件 | |
| 25 | 快速排气阀 | KP-L8 | 2只 | ||
| 26 | 单向阀 | KA-L8 | 2只 | 顶邦透明元件 | |
| 27 | 单向节流阀 | RE-02 | 2只 | ||
| 28 | 机控行程阀 | MOV-2 | 2只 | 配件盒内1只 | |
| 29 | 气压自动开关(0.5-1.0MPa) | 压差调节0.2-0.4MPa | 1只 | ||
| 30 | 双齿轮齿条同步机构 | 上海顶邦设计，实验附件 | 1付 | ||
| 31 | 电 器 控 制 | PLC直流电源单元（DC：24V） | AC:220V/DC:24V | 1只 | 装在台上 |
| 32 | PLC编程器控制单元(标配三菱FX1s-14MR) | 可根据用户要求配置 | 1只 | 装在台上 | |
| 33 | PLC电器输入单元 | 1只 | 装在台上 | ||
| 34 | PLC电器输出单元 | 输出:DC24V | 1只 | 装在台上 | |
| 35 | 继电器控制输出单元 | 输出:DC24V | 1只 | 装在台上 | |
| 36 | 单元电器连接电缆 | 3条 | |||
| 37 | 220V电源线 | 1条 | |||
| 38 | 墙壁插座（实验台上） | 二位250V、10A | 2只 | ||
| 39 | PLC编程通讯电缆(标配:三菱SC-11) | 可根据用户要求配置 | 1条 | YQPC-T双面共一条 | |
| 40 | 资料 | 实验指导书 | 1册 | ||
| 41 | PLC编程软件及应用程序光盘 | 可自行复制安装 | 统一 | 统一提供一碟光盘 | |
| 42 | 工 具 配 件 盒 | 专用工具配件盒 | 300×200×62 mm | 1个 | 菲力格F-300 |
|
螺丝刀6×100(一字、十字),3×80 (一字、十字)、气管助拔器 活动扳手150×19、内六角扳手M4、M5 、M6、尖嘴钳、剪刀 |
各1只 | ||||
|
内六角螺丝M6×15=20只，M6×25=20只，铝槽T形螺母30只Ø6-T型三通及L形支架6只、 Ø6-T型五通及L形支架4只 气孔塞头25只,生料带1个,保险丝2.5A 5只,皮管定位压板4只 Y型减径三通Ø8-2×Ø6 1只（气泵上） 微动行程开关（配件）2只、601-Ø6、602-Ø6弯接头 各1只 |
1套 | ||||
