一、介绍
DB-SD4射频电子工作站（高频部分），是在公司前两款的基础上，针对目前市场上高频实验箱存在的易于损坏、学生动手机会少、实验方法单一的问题，借鉴德国高校此类产品的特点，推出的新产品。
射频电子工作站以“十二五”国家级规划教材《高频电子线路-胡宴如主编》为参考体系，并把现代电子技术中使用的器件、电路等加以使用，使用传统教学和现代生产结合起来。

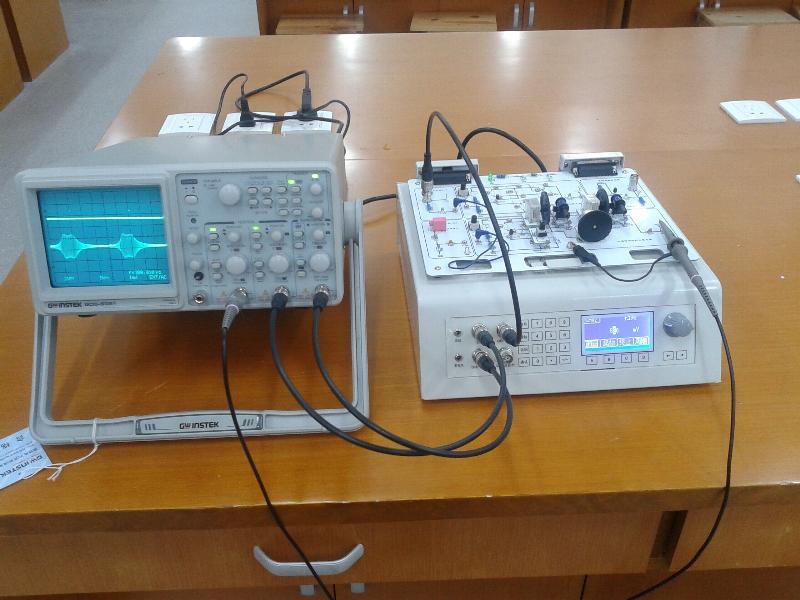

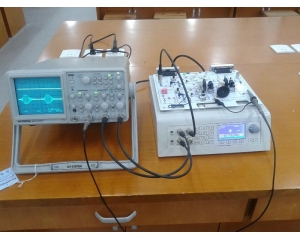

射频工作站采用电子工作平台加单元实验板形式组成，电子工作平台提供了低频信号源、高频信号源及时域扫频信号源。特别是扫频信号源的加入，使实验手法更加方便、实用。单元实验板内容为小系统的组合，器件选用上符合不易损坏、参数可调范围大、更换方便的要求。
产品采用菜单式的采购方式，按需采购，不浪费。对于菜单中没有的电路可定制。
同时，工作站创新开发了元件库和万能板，学生可以完全自主设计电路、搭建电路、调试电路。

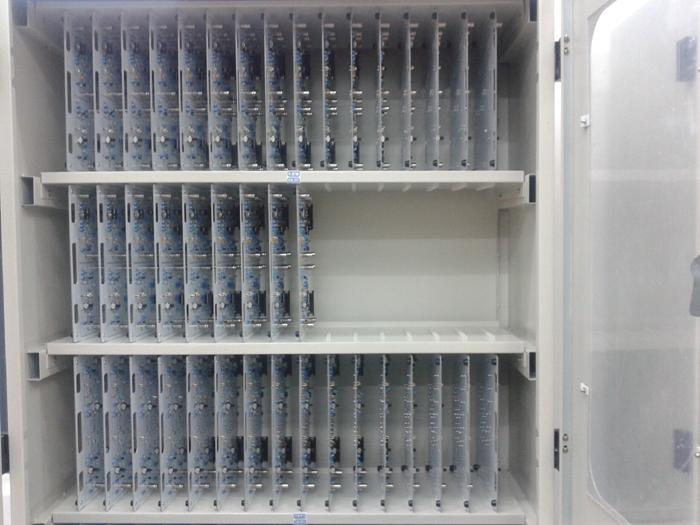

为便于保管，配置有专用储物柜，用于分类保存单元实验板和配件。
二、产品特点
1、�？榛杓�，工作平台式结构
单元电路模块化设计，可自由插入到铁质工作平台中，由工作平台供电。工作平台提供低频信号源、话音信号输入、DDS高频信号源、DDS时域扫频信号源、功率放大等。
2、器件不易损坏，皮实耐用

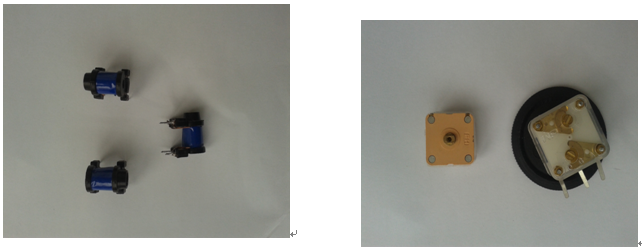

产品中常用的可调电感采用自己绕线的电感线圈，中间带螺纹，可由磁棒进行精确调整。电厂采用双联可调电容。
这两个器件皮实耐用，不易损坏。
3、可调器件调节范围广，实验现象明显
可调电感由强磁棒进行精细调整，可调电容为双联电容20p-220p可调。磁通量、电容可调范围大，使用实验能够调整到完全失谐状态。
4、菜单式采购，需要多少采购多少
实验电路模块设计，菜单化采购，按学校的教学内容需要哪些采购哪些。
5、按需要订制，对实验电路及内容可进行微调。
根据学校之间的教学差异，可按学校的要求对需要的，产品不提供的部分进行订制和微调，使产品更加符合学校的教学要求。
6、自带扫频信号源，游标读取，实验效果好
三、技术指标
1、内置仪器的硬件指标
（1）函数发生器（低频信号源）
l 输出波形：正弦波，三角波，方波
l 输出频率范围：正弦波：300HZ～4KHZ；三角波：300HZ～4KHZ；方波：300HZ～4KHZ
l 输出幅度：10MVp-p～4Vp-p（连续可调）
l 话筒接口，音频功放、喇叭（可构成系统）
l 液晶显示：信号类型、信号幅度、信号频率等信息
（2）DDS高频信号源
l 输出波形：正弦波
l 频率范围：1MHZ～30MHZ 1KHZ步进
l 输出幅度：100mVp-p～2Vp-p（连续可调）
l 液晶显示：信号类型、信号幅度、信号频率等信息
（3）DDS扫频信号源
l 输出波形：正弦波
l 频率范围：1MHZ～20MHZ （分段）
l 支持游标脉冲读取频率
l 起始频率、终止频率、周期可设置
l 液晶显示：信号类型、信号幅度、信号频率等信息
（4）信号传输
l 专用同轴电缆传输，屏蔽性好
l 电路输入输出接口均为Q9接口，与示波器、信号源等匹配。
四、单元电路
第一块单元电路板包含的电路
单调谐回路谐振放大器 甲放
双调谐回路谐振放大器 射极跟随器
第二块单元电路板包含的电路
丙类功率放大器，匹配、天线、甲放
第三块单元电路板包含的电路
西勒振荡器、克拉波振荡器、晶体振荡器、射极跟随器
第四块单元电路板包含的电路
乘法器调制、乘法器混频器、同步检波
第五块单元电路板包含的电路
基极调幅、三极管混频器、包络检波
第六块单元电路板包含的电路

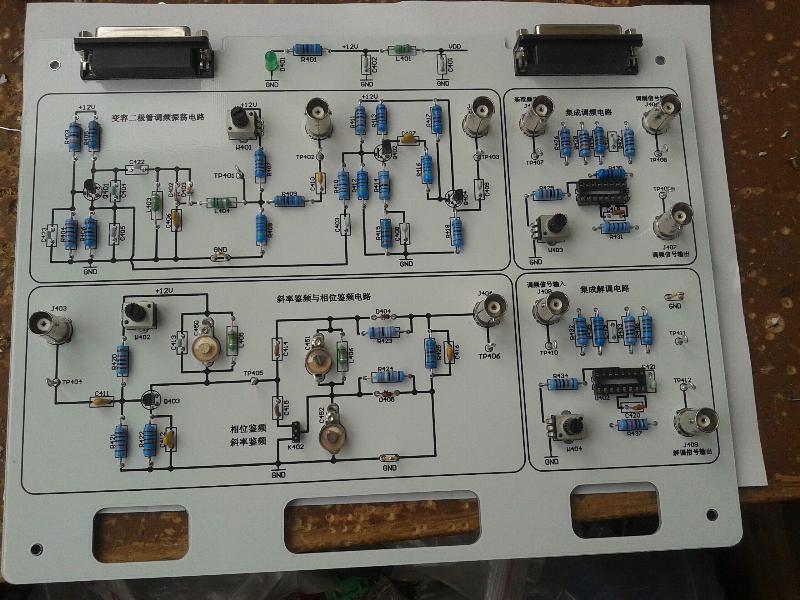

变容二极管调频、相位鉴频器
第七块单元电路板包含的电路
锁相环调频、锁相环鉴频器（锁相环原理学习）
直接频率合成器、DDS频率合成器
第八块单元电路板包含的电路
元件库板（加厚有机玻璃模压）
第九块元件库
电阻元件、电容元件、三极管元件、可调电容元件、可调电阻元件、二极管元件
元件管脚开模定制，牢固实用。
五、实验内容
实验一、单调谐回路谐振放大器实验
实验二、设计型单调谐回路谐振放大器实验（谐振点可设置）
实验三、双调谐回路谐振放大器实验
实验四、设计型双调谐回路谐振放大器实验（谐振点可设置）
实验五、丙类功率放大器实验
实验六、设计型丙类功率放大器实验（谐振点可设置）
实验七、匹配网络实验
实验八、西勒振荡器实验
实验九、设计型西勒振荡器实验（可设置）
实验十、克拉波振荡器实验
实验十一、设计型克拉波振荡器实验（可设置）
实验十二、晶体振荡器实验
实验十三、乘法器调制实验
实验十四、同步检波实验
实验十五、基极调幅实验
实验十六、包络检波实验
实验十七、变容二极管调频实验
实验十八、相位鉴频器实验
实验十九、乘法器混频器实验
实验二十、三极管混频实验
实验二十一、锁相环实验
实验二十二、集成调频实验
实验二十三、集成解频实验
六、配置表
|
序号 |
设备名称 |
数量 |
性质 |
备注 |
|
|
1 |
射 频 电 子 工 作 站 |
射频电子工作站平台 |
1 |
必配 |
含低频、高频信号源、扫频源 |
|
2 |
小信号调谐放大电路板 |
1 |
必配 |
|
|
|
3 |
功率放大器电路板 |
1 |
必配 |
|
|
|
4 |
振荡器电路板 |
1 |
必配 |
|
|
|
5 |
基极调幅、乘法器调幅电路 |
1 |
必配 |
|
|
|
6 |
混频、检波电路板 |
1 |
必配 |
|
|
|
7 |
调频、鉴频电路板 |
1 |
必配 |
|
|
|
8 |
元件库板及元件 |
1 |
必配 |
|
|
|
9 |
配套 |
电路板存储柜 |
|
必配 |
整个实验室配置一个 |
|
10 |
辅 助 |
三用表 |
1 |
必配 |
由学校另外配置 |
|
11 |
模拟示波器 |
1 |
必配 |
由学校另外配置 |
|
友情提示：
1、货品验收：阁下收货时请检查高频实验箱的货品外观，核实高频实验箱的数量及配件，拒收处于受损状态的高频实验箱；
2、质保：顶邦将为阁下提供高频实验箱产品说明书内的质保条件和质保期，在质保范围内提供对高频实验箱的免费维修，超出条件承诺时提供对高频实验箱的有偿维修；
3、退换货：阁下单方面原因导致的高频实验箱选型错误或高频实验箱购买数量错误，造成高频实验箱的退换货要求，将不被接受；
4、货期：高频实验箱的发货期为参考值，如您需要了解高频实验箱的精确货期，请与顶邦的销售人员联系；
5、如阁下对高频实验箱有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关高频实验箱的咨询。
