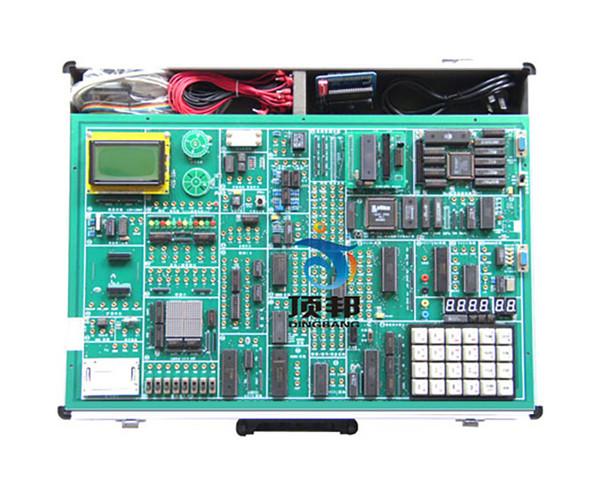

单片机.微机实验箱
[规格型号]： DB-SD7
[产品名称]： 单片机.微机实验箱
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

产品介绍：
一、系统简介
单片机.微机实验箱是《MCS-51/ 96单片机原理与接口》、《十六位微机原理与接口》、《单片机控制技术》、《自动化控制》、《EDA》等课程教学的最佳配套实验设备。该设备以小系统、多功能、易扩展为设计思想，主板以《单片机•微机实验指导书》实验为主，增加地址总线、数据总线、控制总线引出和扩展单元（区），这样学�？梢源有枰龇ⅲ∨涓髦掷┱鼓？�，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。
二、系统组成：
•硬件：
（1）开发系统组成：51/96单片机仿真器，89S52CPU卡，80C196 CPU卡，8088CPU，系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。
（2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/ 输出电路，排针∕锁紧孔转接口、16*16 LED点阵电路，音频功放，0～5V可调模拟量，PWM电路、射极跟随器，ISP在线下载接口，打印口，用户串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；
（4）控制对象：喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等；
（5）扩展单元接口：提供总线接口，可自行扩展设计或选配我公司各种扩展�？�。
•软件：
系统配置2000/xp等操作平台的单片机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。
•电源：
系统内置高性能直流稳压电源。
•机箱：
系统配置轻便铝合金箱子作为实验仪机箱。

三、系统主要特点
（1）系统自动识别CPU：598KC是集51、96、8088三大系列CPU于一体的三合一实验系统，配置51/96单片机仿真器和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。
（2）仿真器内置：实验仪配置的51/96通用单片机仿真器，64K数据空间、64K 程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。
（3）支持EDA开发：通过选配EDA扩展卡，实现EDA和单片机两合一，可分别控制实验路。
（4）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（5）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。
（6）在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。
（7）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。

四、实验项目
（一）51单片机实验
软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
（12）通用打印机实验；（打印机选配☆）
（13）微型打印机打印字符、曲线、汉字实验；（打印机选配☆）
（14）I2C储存卡读写实验；
（15）继电器控制实验；
（16）步进电机控制；
（17）8253方波实验；
（18）小直流电机调速实验；
（19）16*16 LED点阵显示实验；
（20）128*64 LCD液晶显示实验；
（21）8250可编程异步通讯接口实验（自发自收）；
（22）8251可编程通讯接口实验（与PC机）；
（23）单片机RS232/485串行发送实验（双机通讯）；
（24）单片机RS232/485串行接收实验（双机通讯）；
（25）DS18B20单总线温度测量实验
（26）压力实验；
（27）PWM实验
（28）射极跟随器
（二）96单片机实验
软件实验
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)数字区传送子程序
(5)数据排序实验
(6)查找相同个数
(7)无符号双字节快速乘法子程序
(8)多分支程序
硬件实验
(1)P1口亮灯实验
(2) P1口转弯灯实验
(3) P2.6口输入，P1口输出
(4)工业顺序控制
(5) 8255 A、B、C口输出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通灯
(8)简单I/O扩展
(9) A/D转换实验
(10)D/A转换实验
(11)8279键盘显示实验
(12)通用打印机 ☆
(13)继电器控制
(14)8253方波
(15)步进电机控制
（三）8086微机实验
软件实验：
（1）二进制多位加法实验
（2）二进制转换为BCD码实验
（3）BCD码转换为二进制码
(4）十进制数的BCD码相减运算
（5）内存清零实验
（6）数码显示实验
（7）求最大数和最小数
（8）数据块传送实验
（9）分支程序设计。
硬件实验 ：
（1）A/D转换实验
（2）D/A转换实验（一）
（3）D/A转换实验（二）
（4）8255A并行口实验（一）
（5）8255A并行口实验（二）
（6）定时器/计数器实验
（7）8259单级中断控制器实验
（8）串行口发送实验（双机通讯）
（9）串行口接收实验（双机通讯）
（10）小直流电机调速实验；
（11）步进电机控制
（12）继电器控制
（13）存贮器读写实验
（14）电子琴实验
（15）简单I/O口扩展实验
（16）8251可编程通讯接口和PC机通讯
（17）16*16 LED点阵显示实验
（18）128*64 LCD液晶显示实验
（19）8237 DMA传送实验
（20）8250可编程异步通讯接口实验
（21）8279 键盘显示实验
（22）温度测量实验
（23）压力测量实验
扩展卡实验（选配）☆
（1）POD1扩展卡主持以下实验：
•看门狗实验
•红外线遥控收发实验
•165并转串
•164串转并
•查询式键盘
（2）POD2扩展卡主持以下实验：
       •LM331 V/F、F/V实验
•138译码
（3）POD3扩展卡主持以下实验：
       •串行EEPROM 93C46读写实验
       •I2C AT24C02读写实验
       •TLC549串行A/D转换实验
       •TLC5615  10位D/A串行转换实验
       •PCF8563  I²C日历时钟实验
（4）POD4扩展卡主持以下实验：
       •ISD1420 语音录放
（5）POD5扩展卡：
       •40芯锁紧大孔引出，扩展主板以外接口芯片用。
（6）POD1032扩展卡：
       •主持Lattice公司：ISP1032E芯片实验开发。
（7）POD1C3扩展卡：
•主持Atera公司：EP1C3T144芯片实验开发。
（8）POD1C6扩展卡：
•主持Atera公司：EP1C6T144芯片实验开发。
（9）CAN卡：CAN总线通讯接口实验
（10）以太网卡：以太网TCP/IP协议接口实验
（11）USB2.0卡：USB2.0通讯接口实验。
（12）数控式实验演示模拟装置，可完成的控制类项目：
闭环控制:（七个）
       机器人扫地雷、       刀库捷径选择、       四层电梯、       四级传送带、
       邮件分拣、       水塔水位控制、    交流电机Y/△起动
开环控制:（八个）
    交通信号灯、         步进电机、        舞台灯、         LED显示、
  液体混合装置、    八通道逻辑分析、  温度压力、   连线自检。
（13）单片机课程设计实验平台
乒乓球游戏设计                抢答器设计             音乐盒的制作
温度巡回检测系统              计算器实验              电子密码锁
超声波测距                    汽车倒车雷达           生产线货物自动计数设备
数显频率计实验
（14）TOP2004编程器，USB通信，支持一千多种芯片
