模拟电路实验箱
[规格型号]： DB-A7
[产品名称]： 模拟电路实验箱
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

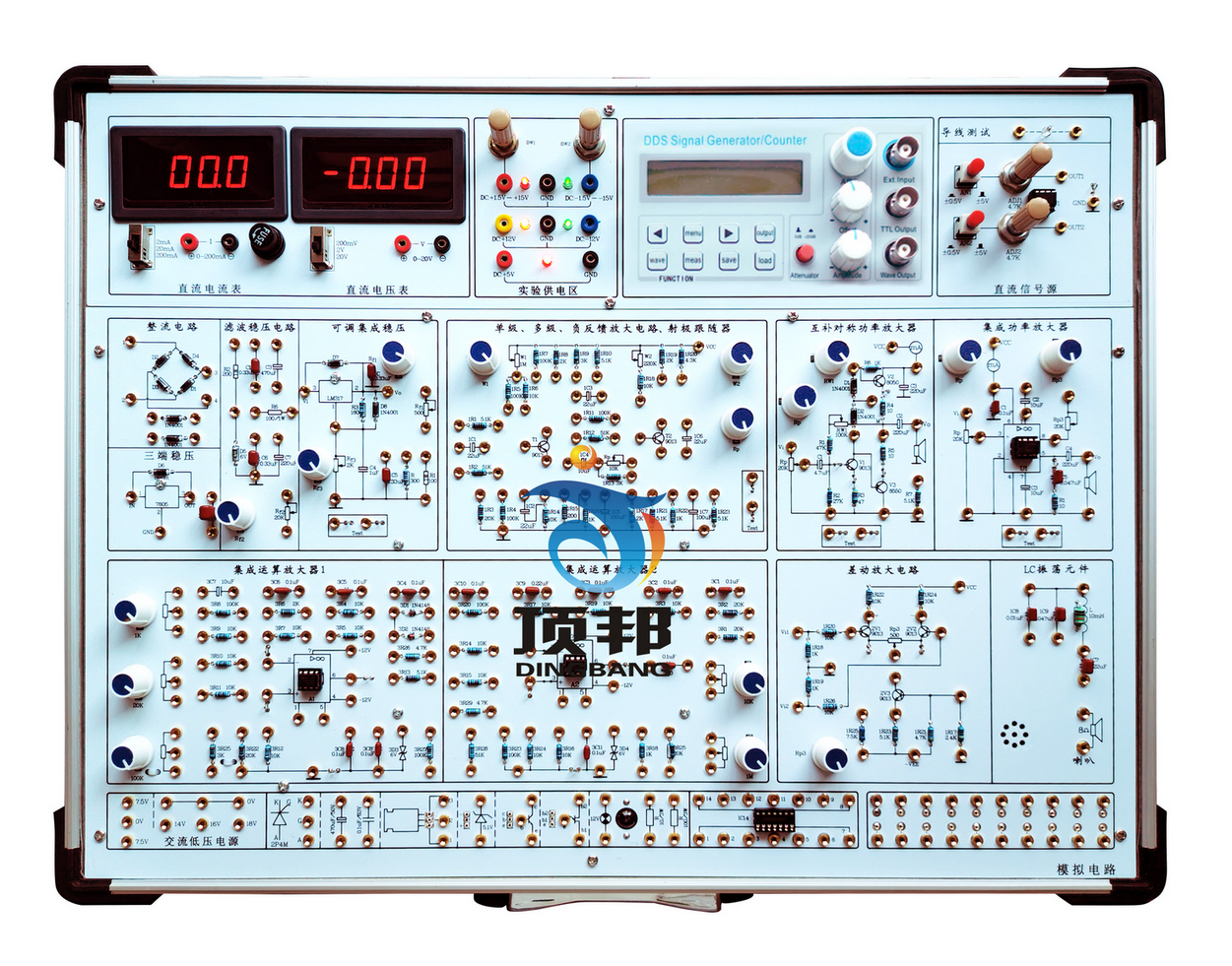

模拟电路实验箱
  模拟电路实验箱由铝木合金箱体、高性能线性电源、和实验电路板组成。其中实验电路采用固定功能模块方式，电路原理和元器件符号清晰，实验用元器件可以焊装在线路板的反面，安全可靠，不易损坏，也可以装在线路板的正面，元件直观可见，感性认识强，正面还有实验电路原理图，使学生在实验时对原理一目了然。
一、技术指标
1、工作电源
1）输入：AC220V±10%,50HZ。
2）输出：(1)ACV 0V、14V、16V、18V和带中心抽头双路7.5V低压交流电源(AC50Hz)。
           有短路�；すδ�。
          (2)DCV  ±1.5V～±15V连续可调，有短路�；ぷ远指垂δ堋�
          (3)DCV  ±12V/0.5A， 5V/0.5A，有短路�；ぷ远指垂δ�。
3）完善的电源�；さ缏罚汗鞅；�、过压�；ぁ⒔臃幢；�。
2、信号源
直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。
2）函数发生器（有100：1衰减输出）
输出波形：方波、三角波、正弦波
幅值：正弦波：0～10V（10V为峰—峰值，且正负对称）
      三角波：0～20V（20V为峰—峰值，且正负对称）
      方波：0～20V（20V为峰—峰值，且正负对称）
    频率范围：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
实验电路单元
1）单级放大电路、二级放大电路、射极跟随器电路、负反馈放大电路。
2）差动放大电路。
3）LM386集成功率放大电路和互补对称功率放大电路。
4）2组运算放大器电路。
5）半波、全波、桥式整流、滤波电路和并联稳压电路。
4、分立元件区
设计有1个8Ω扬声器、1个可控硅2P4M、1个470uF和0.1uF电容、1个5.1V稳压管、1个三极管接插座、1个集成稳压管接插座、1个10/3W电阻、1个100/3W电阻、1个12V指示灯、1个14芯集成电路插座。
5、测量工具
1）一个0-20V的数字直流电压表/交流毫伏表，分三档，分别是200mV档、2V档、20V档。
2）一个是200MA数字直流电流表, 分三档，分别是2mA档、20mA档、200mA档。
3）导线通断测试电路1组。
6、实验板采用2mm厚敷铜板材，双面板制作工艺制成。防止实验连接插孔用多了出现松动掉落现象的发生。
7、采用高可靠自锁紧防转叠插座作为实验连接点。
8、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸505×386×160mm。
    9、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化，连接稳定可靠。
二、实验内容
(一） 分立元件电路实验
1、基本单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射级跟随器
5、差动放大电路
6、集成功率放大器
7、互补对称功率放大器
8、整流和滤波与并联稳压电路
9、集成稳压电路
10、集成电路RC正弦波振荡器
11、电流/电压转换电路
12、电压/频率转换电路
13、串联稳压电路
（二）集成运算放大电路实验
1、模拟运算电路
①电压跟随器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤双端输入求和放大电路
2、积分与微分电路
①积分电路②微分电路③微积分电路
3、波形发生电路
①方波发生器②占空比可调的矩形波发生器③三角波发生电路④锯齿波发生电路
4、有源滤波器
①低通滤波器②高通滤波器③带阻滤波器
5、电压比较器
①过零比较器②反相滞回比较器③同相滞回比较器
6、波形变换电路
（三）综合实验（需另配元件）：用运放组成万用表，温度检测控制，函数信号发生器。
四、实验箱配置
序号 名称 说明 数量
1 模拟电路实验箱 含机箱、工作电源、常用模拟信号源、实验电路区和分立元件 1台
2 供电电源线 1.5m 1根
3 2号实验导线 10cm-40cm 25根
4 保险丝 2A 2支
5 实验指导书   1本
附：使用本实验箱需配套仪器仪表：万用表和示波器。

友情提示：

1、货品验收：阁下收货时请检查模拟电路实验箱的货品外观，核实模拟电路实验箱的数量及配件，拒收处于受损状态的模拟电路实验箱；

2、质保：顶邦将为阁下提供模拟电路实验箱产品说明书内的质保条件和质保期，在质保范围内提供对模拟电路实验箱的免费维修，超出条件承诺时提供对模拟电路实验箱的有偿维修；

3、退换货：阁下单方面原因导致的模拟电路实验箱选型错误或模拟电路实验箱购买数量错误，造成模拟电路实验箱的退换货要求，将不被接受；

4、货期：模拟电路实验箱的发货期为参考值，如您需要了解模拟电路实验箱的精确货期，请与顶邦的销售人员联系；

5、如阁下对模拟电路实验箱有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关模拟电路实验箱的咨询。
