2025-05-02
多功能单片机实验开发系统
[规格型号]： DB-SD15
[产品名称]： 多功能单片机实验开发系统
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
DB-SD15 多功能单片机实验开发系统

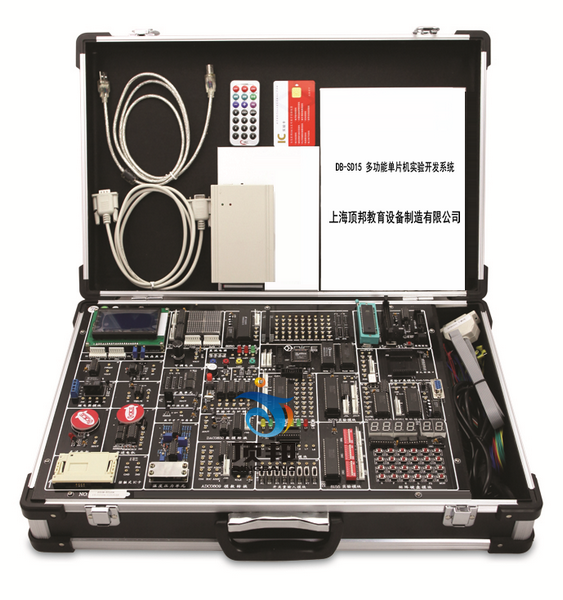

多功能单片机实验开发系统

图为标配，带独立KeilC USB仿真器
一、系统简介
DB-SD15 多功能单片机实验开发系统是《MCS-51单片机原理与接口》《C8051嵌入式单片机控制技术》《自动化控制》《CPLD/FPGA技术》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想，系统的地址总线、数据总线、控制总线全部引出，对用户开放，并留有扩展单元（区），这样学�？梢源有枰龇�，灵活选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。
二、系统组成：

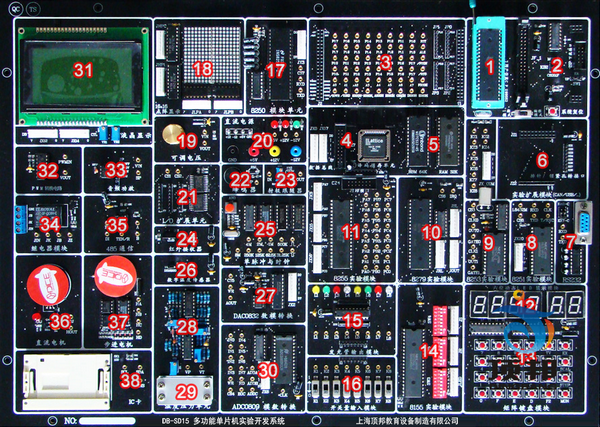

多功能单片机实验开发系统

（1）硬件：
1 用户CPU（AT89S52），带仿真接口 21 I/O口扩展�？椋�74LS244、74LS273）
2 ISP在线编程接口，标配ISP下载线和软件 22 蜂鸣器�？�
3 单片机所有IO口，数据、地址线，及译码地址区 23 射极跟随器实验模块
4 译码、锁存单元（由CPLD芯片1016设计） 24 红外�？亟邮帐笛槟？椋ㄅ浜焱庖？仄鳎�
5 扩展ROM（64K）、扩展RAM（32K） 25 单脉冲与固定时钟�？�
6 扩展�？榍║SB、网卡、CAN总线等） 26 DS18B20数字温度传感器�？�
7 RS232串行通讯口 27 DAC0832数模转换�？�
8 8251实验模块 28 模拟温度传感器实验�？�
9 8253实验模块 29 压力传感器实验�？�
10 8279实验�？� 30 ADC0809模数转换�？�
11 8255实验�？� 31 128*64 LCD液晶显示模块（可换16*2 LCD�？椋�
12 六位动态数码管实验�？� 32 PWM转换模块
13 4*6矩阵键盘�？� 33 LM386音频功放�？�
14 8155实验�？� 34 继电器�？�
15 8位LED发光二极管输出模块 35 RS485通讯�？�
16 8位开关量输入模块 36 直流电机�？椋ù舳衅鳎墒迪直栈返魉伲�
17 8250实验�？� 37 四相步进电机�？椋ù缏罚�
18 16*16点阵实验�？� 38 接触式IC卡实验�？椋ū昱湟豢镮C卡）
19 可调电压模块 39 标配超强DB-Keil51仿真器（USB接口）
20 直流电源�？椋ㄌ峁�+5V、+12V、-12V、GND） 40 配套附件实验接插线，排线，IC卡，红外�？仄鳎琔SB线，说明书，光盘资料(含详实的实验代码C与汇编程序)。
（2）软件和程序：
系统配置98/2000/XP//WIN7等操作平台的单片机仿真调试软件KEILC51 UV2 调试环境，支持汇编、C51语言编译、调试；单片机ISP在线下载软件；串口调试助手；取模软件等；随光盘配有全部的实验源程序和电子版实验指导书。
（3）开关电源：
系统内置高性能开关电源，提供DC：+5V、+12V、-12V、GND。
（4）实验箱材质和尺寸：
系统配置轻便铝合金箱子作为实验仪机箱。长*宽*高520*330*140

三、系统主要特点
（1）三核高性能KeilC仿真器（USB接口，标配）：系统标配有USB接口DB-Keil51仿真器。
★ DB-Keil51仿真器是目前同行业功能完整，性能稳定，技术先进的全USB接口仿真器。兼容KEILC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。支持夭折功能可仿真各种51指令兼容单片机，ATMEL、WINBOND、INTEL、SST、ST等等。
★不占资源，无限制真实仿真（32个IO、串口、T2可完全单步仿真），真实仿真32条IO脚，包括任意使用P30和P31口。
★USB接口，无需外接电源和串口，即插即用，台式电脑、无串口的笔记本均适用。三CPU设计，采用仿真芯片＋监控芯片＋USB芯片结构，在仿真状态下仿真芯片被完全冻结，可以100%重现CPU所有特性，即总线I/O口。
★下载仿真通讯急速115200BPS，也是KEIL支持的最高速度,相比以前版本提高一个数量级(10倍以上)，单步运行如飞。
（4）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（5）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。
（6）在线下载：实验系统配有ISP在线下载接口，可直接烧录AT89S5X单片机。
（7）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。
四、实验项目
(一)软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
(二)硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
（12）通用打印机实验；（打印机选配）
（13）微型打印机打印字符、曲线、汉字实验；（打印机选配）
（14）I2C储存卡读写实验；
（15）继电器控制实验；
（16）步进电机控制；
（17）8253方波实验；
（18）小直流电机调速实验；
（19）16*16 LED点阵显示实验；
（20）128*64 LCD液晶显示实验；
（21）8250可编程异步通讯接口实验（自发自收）；
（22）8251可编程通讯接口实验（与PC机）；
（23）单片机RS232/485串行发送实验（双机通讯）；
（24）单片机RS232/485串行接收实验（双机通讯）；
（25）温度实验；
（26）压力实验；
（27）DS18B20单总线数字温度传感器实验；
（28）红外线�？赝ㄐ攀笛椋�
（29）PWM脉冲宽度调制实验；
（30）射极跟随器实验；
（31）电子音乐演奏实验。

友情提示：

1、货品验收：阁下收货时请检查多功能单片机实验开发系统的货品外观，核实多功能单片机实验开发系统的数量及配件，拒收处于受损状态的多功能单片机实验开发系统；

2、质保：顶邦将为阁下提供多功能单片机实验开发系统产品说明书内的质保条件和质保期，在质保范围内提供对多功能单片机实验开发系统的免费维修，超出条件承诺时提供对多功能单片机实验开发系统的有偿维修；

3、退换货：阁下单方面原因导致的多功能单片机实验开发系统选型错误或多功能单片机实验开发系统购买数量错误，造成多功能单片机实验开发系统的退换货要求，将不被接受；

4、货期：多功能单片机实验开发系统的发货期为参考值，如您需要了解多功能单片机实验开发系统的精确货期，请与顶邦的销售人员联系；

5、如阁下对多功能单片机实验开发系统有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关多功能单片机实验开发系统的咨询。
