| 处理器 | Rockchip RK3568/RK3568J | ||
| CPU | 四核 Cortex-A55@2.0GHz | ||
| GPU |
•Mali-G52-2EE •OpenGL ES 1.1,2.0,3.2、Vulkan L0,1.1、OpenCL 2.0 |
||
| NPU | 1TOPS,支持 INT8/INT16/FP16/BFP16 混合操作 | ||
| VPU |
硬解码： ・H.264、H.265、VP9：upto 4096x2304@60fps •VP8：upto 1920xl088@60fps •VClx MPEG-4、MPEG-2、MPEG-1： up to 1920xl088@60fps •H.263： up to 720x576@60fps |
硬编码： H.264/AVC、H.265/HEVC：up to 1920xl080@60fps |
|
| RAM | 2GB/4GB/8GB DDR4 （标配 2GB） | ROM | 16GB eMMC |
| OS | Linux4.19+Qt5.14、Androidll | 工作电压 | 5V供电 |
| 接口方式 | 超薄板对板连接器（4*80pin间距0.5mm） | ||
| 工作温度 | 0°C~+70°C/-40°C~+85°C | 结构尺寸 | 45x70mm |
| 功能 | 数量 | 参数 |
| Display | 3 |
具备3路显示控制器，支持RGB、LVDS、MIPI DSk HDMkeDP接口中3 路同时输出。 •RGB：支持RGB888,分辨率可达1280x800； •LVDS：单通道输出，分辨率可达1280x800,且与MIPI-DSI0通道复用; •MIPI-DSI：单通道输出分辨率可达1920xl080@60Hz；双通道输出分 辨率可达2560*1440@60Hz； •HDMI:分辨率可达1080p@120Hz 或 4096x2304@60Hz； •eDP：支持eDP 1.3,分辨率可达2560xl600@60Hz； |
| Camera | 2 | 支持 1 路DVP接口，1 路4 Lanes MIPI-CSI |
| Audio | 4 | IX 8ch I2S/TDM, 2X2ch I2S, lx8ch PDM |
| SDIO | 2 | SDIO 3.0,数据吞吐量最高可达：104MB/S |
| Ethernet | 2 | 2路GMAC,提供RGMII/RMII接口引出 |
| USB 2.0 | 2 | USB2.0 Host,独立端口，与USB3.0不复用 |
| USB 2.0 | 2 | 1 路USB 2.0 Host, 1 路USB 2.0 OTG,用于USB 3.0中的2.0通道 当不使用USB 3.0时可作为2路独立的USB 2.0使用 |
| USB 3.0 | 2 |
1 路 USB 3.0 Host,］路 USB 3.0 OTG |
| SATA | 3 |
数量标注为最大,其共用 SATA 3.0,最高速率6.0Gb/s,支持eSATA 3组SerDes通道。同时仅 可使用3个功能接口。 PCIe 2.1x1,最高速率 5.0Gbps, RC 模式 |
| PCIe2.1 | 1 | PCIe2.1x1，最高速率5.0Gb/s,RC模式 |
| PCIe3.0 | 2 |
PCIe 3.0, lx2Lanes 或 2xlLane,每Lane最高速率8.0Gbps ILane 仅支持 Root Complex(RC)模式 2Lanes支持RootComplex(RC)和 End Point(EP)模式 |
| UART | 10 | 最高速率4Mbps |
| CAN | 3 | 支持CAN-FD和CAN2.0 B |
| SPI | 4 | 支持主从模式，软件可配置 |
| I2C | 5 | 支持7bits和lObits地址模式,最高速率可达1 Mbit/s |
| PWM | 16 | 32bits定时器/计数器 |
| 功能 | 描述 |
| HDMI2.0 | 分辨率可达1080p@120Hz 或 4096x2304@60Hz |
| eDP | 支持eDP 1.3,分辨率可达2560xl600@60Hz |
| Display LVDS | 单通道输出，分辨率可达1280x800 |
| LCD |
支持 RGB888,分辨率可达1280x800；与 SPI0、SPI2、UART3、UART4、 UART5、UART7复用，开发板默认为上述功能， 可通过修改软件设置为RGB功能 |
| MIPI-DSI1 | 单通道输出分辨率可达1920xl080@60Hz |
| Camera | MIPI-CSI,已适配OV13850 |
| Audio | 1路双声道耳机输出;1路L3W D类功放输出;1路MIC输入 |
| TF Card | 支持扩展存储和烧写操作系统 |
| Ethernet | 2 路10/100/1000Mbps 自适应网 口，RJ45 引出 |
| 4G/5G | M.2 Key-B,内含USB 3.0/2.0接口，可用于扩展4G/5G模组。 已适配EM05-CE(4G,驱动兼容EC20)、RM500U-CN (5G)驱动 |
| Wi-Fi&BT |
板載AW-CM358SM, 2.4G/5G双频Wi-Fi, BT5.0°Wi-Fi功能占用 1 路 SDIO接口；BT功能占用1路UART接口，不支持蓝牙音频 |
| USB 2.0 | 2路USB 2.0 Host, Type-A |
| USB 3.0 | 1 路USB 3.0 Host,Type-A |
| USB2.0OTG | 与USB 3.0同组，可做从模式，用于烧写操作系统和Android ADB调试 |
| PCIe2.1 | 标准PCIexl插座;此功能引脚可复用为SATA功能,通过修改软件 |
| PCIe3.0 | 标准PCIe x4插座;可通过软件配置为2路PCIexl |
| UART | 3路,3.3V TTL电平。通过2.54mm间距排针引出 |
| CAN | 2路,CAN-FD,最高速率5Mbps；带隔离与ESD防护 |
| SPI | 2路,3.3V TTL电平。通过2.54mm间距排针引出 |
| I2C | 1路,3.3VTTL电平。通过2.54mm间距排针引出 |
| 4G/5G | M.2 Key-B,内含USB3.0/2.0接口，可用于扩展4G/5G模组。 已适配EM05(4G,驱动兼容EC20)、RM500U (5G)驱动 |
| RTC | 板载CR2032电池,断电保持走时 |
| 按键 | 8个:复位，开关机,OTG烧写，Maskrom, VOL+,VOL-, HOME, ESC |
| Debug | 板载USB转串口芯片,Type-C接口引出,方便笔记本电脑调试 |
| 电源 | DC 12V输入 |
| 核心板 | 3568J-C | 1块 |
| 底板 | 3568-C | 1块 |
| 液晶模块 | 7寸MIPI屏1024*600 | 1块 |
| WiFI天线 | 棒状24G&5G双频，增益5d B,SM A接口， 长度19.5cm | 1个 |
| 散热片 | 38*38*10mm | 1个 |
| 串口线 | 双孔交叉线 | 1个 |
| 保修卡 | 1个 | |
| 电源适配器 |
XED-3013S,5.5*2.1mm,AC220V, DC12V,3A,两端出线，小耳朵 |
1个 |

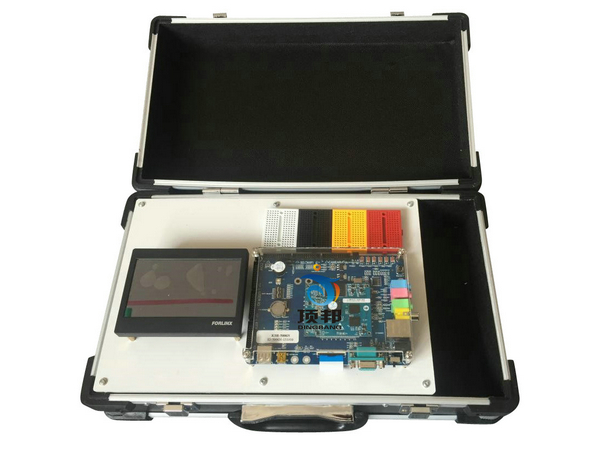

| 实验箱 | 400*230*120mm | 1个 |
| 5G模块套餐包 | 1块 |
| 4G�？樘撞桶� | 1块 |
| 10.1寸LVDS电容液晶�？� | 1块 |
友情提示：
1、货品验收：阁下收货时请检查嵌入式ARM实验箱的货品外观，核实嵌入式ARM实验箱的数量及配件，拒收处于受损状态的嵌入式ARM实验箱；
2、质保：顶邦将为阁下提供嵌入式ARM实验箱产品说明书内的质保条件和质保期，在质保范围内提供对嵌入式ARM实验箱的免费维修，超出条件承诺时提供对嵌入式ARM实验箱的有偿维修；
3、退换货：阁下单方面原因导致的嵌入式ARM实验箱选型错误或嵌入式ARM实验箱购买数量错误，造成嵌入式ARM实验箱的退换货要求，将不被接受；
4、货期：嵌入式ARM实验箱的发货期为参考值，如您需要了解嵌入式ARM实验箱的精确货期，请与顶邦的销售人员联系；
5、如阁下对嵌入式ARM实验箱有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关嵌入式ARM实验箱的咨询。
