主页 > 产品介绍 > 实验箱 > 数字电路实验箱 2025-05-02

[规格型号]：	DB-SD12
[产品名称]：	数字电路实验箱
[价　　格]：	询价
[产品参数]：	请联系客服
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

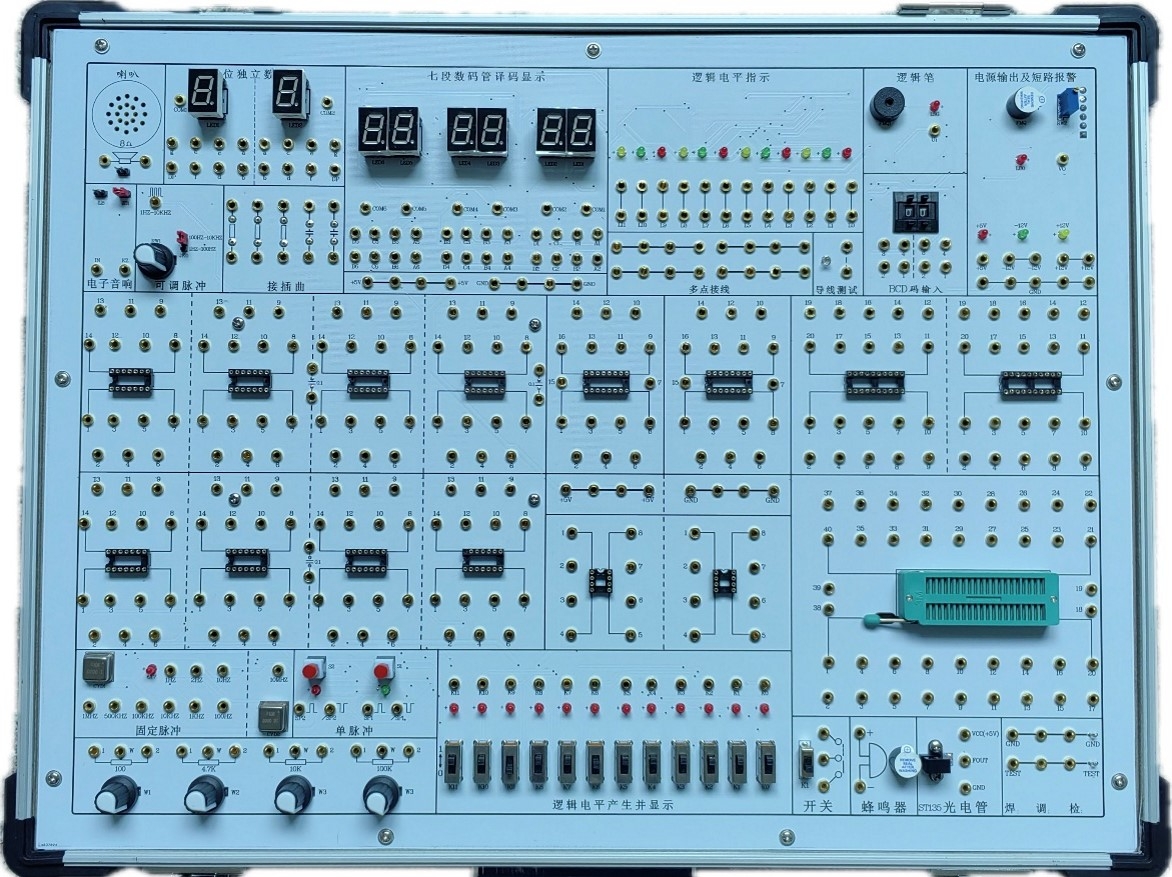

DB-SD12 数字电路实验箱

数字电路实验箱由铝木合金箱体、开关电源、常用信号源和实验电路区组成。其中实验电路区采用全开放模式，可根据需求灵活配置实验电路，以满足不同层次学生的教学实验要求。

一、主要组成
1.1直流稳压电源 DC：±12V/1.5A，DC：5V/2A，其中+5V电源有过压�；ぁ⑶费贡；ず投搪繁ň妥远囟瞎δ埽繁Ｊ笛榈缏吩腿松戆踩�。
1.2 直流稳压连续可调输出:DC:1.5～9V。
1.3 常用信号源
1）提供二组正负单脉冲发生电路，带电平指示。
2）1HZ～10KHZ分2档连续可调时钟电路，1HZ～100HZ和100HZ～10KHZ。
3）固定脉冲分9路输出,分别是1HZ、2HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、500KHZ、1MHZ，其中1HZ带指示灯显示。
4）12路开关量输入显示电路，输入端带�；すδ�。
5）12路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。
6）6位七段LED共阳数码显示器，自带BCD码译码电路；
7）2位独立数码管，可装共阳或共阴数码管，都设计有限流电阻以�；な牍堋�
8）2组BCD码拨盘开关输出电路，输出端带保护功能。
9）由555时基电路组成的音响输出控制电路，并带有蜂鸣器和喇叭输出设备。
1.4 测试
1）提供三状态数字逻辑测试电路，并有声光提示。
2) 设计有导线测试座一组，可测量实验导线的通断。
1.5 实验电路区：独立电路板设计，和实验信号源完全隔离，防止实验电路区接线时的误操作损坏主机箱。实验电路区配置如下：
1）配置开放式实验区，含2只IC8、8只IC14、2只IC16、2只IC20、1只IC40锁紧插座（兼容IC18-IC40等)。
2）提供独立10MHZ晶振、8Ω喇叭、蜂鸣器、ST135光电开关和1×2开关各1个,电位器100、4.7K、10K、100K各1个。
3) 还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。
4) 1个扩展�？榈缏方尤肭撼叽绺魑�155×100mm，可选配固定线路实验�？�。学生可以进行创新性练习，以提高学生的思维能力和动手能力。
5）分立元件：含电阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、
4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可调、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二极管2AK2、2CK13、2CK15、IN4007；三极管3DG6和3DK2；晶振32768HZ；电位器100K（2个）、47K、15K、10K、1K、330Ω各1个，满足数字电路最基础实验要求。
1.6 配套虚拟仿真实验软件。
1.7实验用基础集成电路：74LS00、74LS02、74LS04等22片。
1.8实验线路的连接
全部信号引出插孔采用Φ2自锁紧式涂金插孔，永不氧化，美观漂亮。实验导线有两种分别为Φ0.5的单股铜芯线（与面包板兼容）和Φ2自锁紧可叠插导线。
1.9 机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸505×385×135mm。
三、实验项目
基础实验
1. 晶体管开关特性、限幅器与钳位器
2. TTL集成逻辑门的逻辑功能与参数测试
3. CMOS集成逻辑门的逻辑功能与参数测试
4. 集成逻辑电路的连接和驱动
5. 组合逻辑电路的设计与测试
6. 译码器及其应用
7. 数据选择器及其应用
8. 触发器及其应用
9. 计数器及其应用
10. 移位寄存器及其应用
11. 脉冲分配器及其应用
12. 使用门电路产生脉冲信号——自激多谐振荡器
13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路
14. 555时基电路及其应用
四、实验箱配置

序号	名称	说明	数量
1	DB-SD12主机箱	含机箱、工作电源、常用信号源、实验电路区等主要组成里的全部内容	1台
2	供电电源线	1.5m	1根
3	2号实验导线	30cm-50cm	40根
4	保险丝	2A	2支
5	分立元件模块板		1块
6	实验用基础集成电路	74LS00、74LS02、74LS04等	22片

附：使用本实验箱需配套仪器仪表：万用表和示波器。

友情提示：

1、货品验收：阁下收货时请检查数字电路实验箱的货品外观，核实数字电路实验箱的数量及配件，拒收处于受损状态的数字电路实验箱；

2、质保：顶邦将为阁下提供数字电路实验箱产品说明书内的质保条件和质保期，在质保范围内提供对数字电路实验箱的免费维修，超出条件承诺时提供对数字电路实验箱的有偿维修；

3、退换货：阁下单方面原因导致的数字电路实验箱选型错误或数字电路实验箱购买数量错误，造成数字电路实验箱的退换货要求，将不被接受；

4、货期：数字电路实验箱的发货期为参考值，如您需要了解数字电路实验箱的精确货期，请与顶邦的销售人员联系；

5、如阁下对数字电路实验箱有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关数字电路实验箱的咨询。
