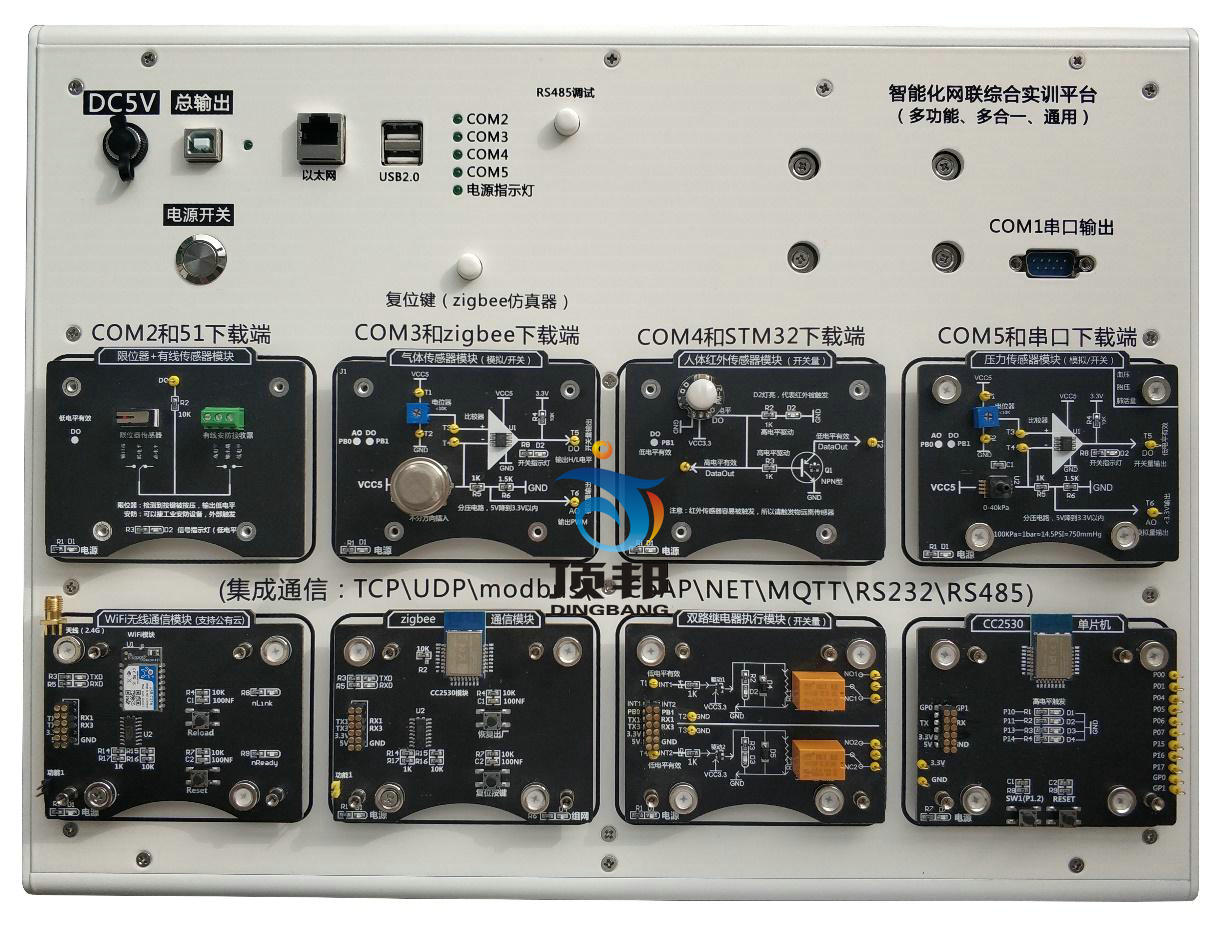

| 序号 | 名称 | 详情 |
| 1 | 总电源 | 配有 DC5—12V 电源接口，常规弱电供电，保证实验设备的用电安全; |
| 2 | 总电源开关 | 实验平台总电源开关，带电源指示灯; |
| 3 | USB 接口 |
提供 8 路串口、ZigBee 仿真器、ARM 仿真器、单片机仿真器、485 通信接 口、TCP/IP 云端通信接口等多种数据接口； |
| 4 | RS485 接口/RS232 接口 | 用于外接工业物联网设备/云平台采集设备/智能触摸屏网关; |
| 5 | 虚拟仪器接口 |
分析仪供电及数据传输接口,便于物联网实验中的数据分析,结合虚拟仪器采集�？�，可以在上位机软件端对硬件 IIC、SPI、uart、ADC、PWM 等 数据的采集和图形化的展示，让学生可以更直观的学习相关知识; |
| 6 | 功能按键 | 包括电源按键、ZigBee 仿真器复位按键及主板复位按键; |
| 7 | LED 指示灯 | 4 个 COM 端指示灯和 1 个主板运行指示灯; |
| 8 | 物联网�？椴宀� |
采用磁吸形式，并且加入防短路设计，模块吸附后即可直接使用，不必担心短路和烧毁�？榉缦�，各个�？橹淇梢越写盼樱创罨臼叫� 式），方便进行基础性教学。 |
| 9 | 尺寸 | 415*310*50mm |
| 10 | 重量 | 2.5kg |
| 序号 | 名称 | 参数 |
| 1 | 嵌入式 STM32 处理器 |
采用 STM32F103 处理器，内核：ARM 32 位的 Cortex™-M3 CPU；最高 72MHz 工作频率，在存储器的 0 等待周期访问时可达 1.25DMips/MHz (Dhrystone 2.1)； 存储器： 从 16K 到 32K 字节的闪存程序存储器； 从 6K 到 10K 字节的 SRAM； 支持 USB、CAN、6 个定时器、2 个 ADC 、6 个通信接口； 提供 485 选择端、BOOT0 两路接口；提供 1 个复位键； 程序下载方式为实验平台内部下载，即无须外部接线，节省接线操作时间，带有电源�；さ缏罚� 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 2 | CC2530 单片机 |
主芯片：CC2530F256，256K Flash, 8K RAM，内置 8051 单片机及无线收发器； 无线频段：2.4-GHz IEEE 802.15.4； 最大发射功率:4.5dBm； 串行速率：38400bps（预设），可设置 9600bps，19200bps， 38400bps， 115200bps； 外置可拓展跳线接口，将芯片引脚引出，可拓展性强； 程序下载方式为实验平台内部下载，无需外接数据线和电源线； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 3 | Arduino UNO 处理器 |
采用高性能、低功耗的 8 位AVR 微处理器，主芯片:ATMEGA328P,闪存容量 32K,具备 32 个 8 位通用工作寄存器，可通过片上 Boot 程序实现系统内编程； 提供 ISCP 程序载入接口； 提供复位按键，程序运行混乱时，可进行复位； 支持图形化编程软件； 模块外围引出芯片引脚，便于拓展； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |

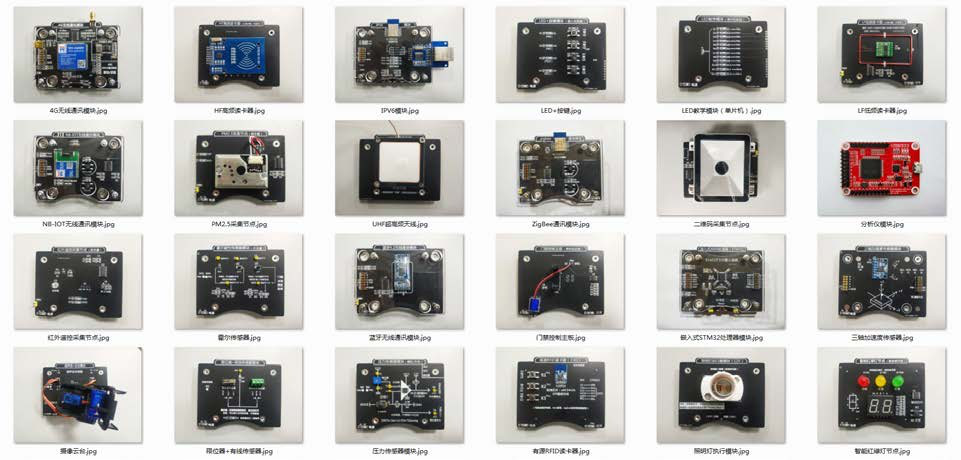

| 序号 | 名称 | 参数 |
| 1 | ZigBee 无线通信�？� |
主芯片：CC2530F256，256K Flash，8K RAM，内置 8051 单片机及无线收发器，支持 11-26 信道更改，支持点播、组播、广播多种类型数据通信，支持自动组网及网络自愈功能； 串行速率：9600-115200bps 多种速率可��； 无线频率：2.4GHz； 无线协议：ZigBee2007/PRO； 通讯接口：UART； 无障碍传输距离：200 米； 集成串口切换功能，通过跳线方式，可将通讯线路进行切换； 具备协调器、路由器及终端功能，可通过串口指令让设备在三种类型中自由切换； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 2 | Wifi 无线通信�？� |
主芯片集成 MAC、基频芯片及射频收发单元，内置低功耗运行机制，可以有效的降低功耗运行； 支持 WiFi@2.4GHz802.11b/g/n 无线标准； 支持 WEP/WPA-PSK/WPA2-PSK 安全模式； 支持 AP、STA、AP+STA 工作模式； 完全集成的串口转无线 TCP/UDP 传输功能，多个串口速率选择； 支持 TCP/UDPClient 注册包机制； 支持 SimpleConfig/Airkiss/usrlink 快速联网配置； 支持 AT+指令集配置； 支持 TKIP、AES 加密； 集成串口切换功能，通过跳线方式，可将通讯线路进行切换； 通过参数配置，可通过 WiFi 无线节点，将传感器数据传入云端； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 3 | ZigBee 无线通信模块 |
主芯片：CC2530F256，256K Flash，8K RAM，内置 8051 单片机及无线收发器，支持 11-26 信道更改，支持点播、组播、广播多种类型数据通信，支持自动组网及网络自愈功能； 串行速率：9600-115200bps 多种速率可��； 无线频率：2.4GHz； 无线协议：ZigBee2007/PRO； 通讯接口：UART； 无障碍传输距离：200 米； 集成串口切换功能，通过跳线方式，可将通讯线路进行切换； 具备协调器、路由器及终端功能，可通过串口指令让设备在三种类型中自由切换； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 4 | Wifi 无线通信模块 |
主芯片集成 MAC、基频芯片及射频收发单元，内置低功耗运行机制，可以有效的降低功耗运行； 支持 WiFi@2.4GHz802.11b/g/n 无线标准； 支持 WEP/WPA-PSK/WPA2-PSK 安全模式； 支持 AP、STA、AP+STA 工作模式； 完全集成的串口转无线 TCP/UDP 传输功能，多个串口速率选择； 支持 TCP/UDPClient 注册包机制； 支持 SimpleConfig/Airkiss/usrlink 快速联网配置； 支持 AT+指令集配置； 支持 TKIP、AES 加密； 集成串口切换功能，通过跳线方式，可将通讯线路进行切换； 通过参数配置，可通过 WiFi 无线节点，将传感器数据传入云端； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 5 | NB-IOT 无线通信�？� |
主芯片采用华为海思 Hi2115 超低功耗方案，内置天线，支持 B1-B28 多频段运行； 发射功率：23dBm~-40dBm； 接收灵敏度：-115dBm； 支持 2 路TCP/UDP 简单透传模式； 支持 6 路TCP/UDP 指令传输模式； 支持 CoAP 通信模式； 支持串口、注册包及心跳包功能； 支持 3GPP 标准指令集； 外置 SIM 卡，支持电信、联通、移动全网通； 集成串口切换功能，通过跳线方式，可将通讯线路进行切换； 通过参数配置，可通过 NB-IOT 无线节点，将传感器数据传入云端； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 6 | 蓝牙无线通信�？� |
采用低功耗蓝牙 4.2 芯片，并且向下兼容 V4.0/4.1； 传输类型：蓝牙转 UART 数据传输； 支持多种唤醒方式，平均 200uA 低功耗广播模式，平均 500nA 休眠模式； 具备主从一体功能，支持快速切换； 支持多种配置方式，串口 AT 指令，透传 AT 指令； 支持 1 对多广播模式，内置iBeacon 协议； 支持 Mesh 组网，快速实现蓝牙自组网络及蓝牙转 UART 数据传输； 超远的传输距离，模块对传最大发射功率下可达 100 米，手机对模块最大发射功率下可达 140 米，支持 128bit 格式UUID 修改，可与其他厂家�？橥ㄐ牛� 集成串口切换功能，通过跳线方式，可将通讯线路进行切换； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 7 | LoRa 无线通信模块 |
采用 ASR6501 芯片方案，支持点对点通信协议，通过串口进行数据收发，可实现一对一或者一对多的通信模式； 载波频率：398-525MHz； 最大发射功率：22dBm； 数据接口（TTL）:1200-115200bps； 接收灵敏度：-140dBm@0.268Kbps； 通信距离：3.0km； 接口类型：UART； 支持低功耗模式，可通过串口将�？榕渲梦� RUN/WU/LR/LSR 四种工作模式； 支持定点发送模式，支持 AT 指令配置，支持快速进入低功耗； 集成串口切换功能，通过跳线方式，可将通讯线路进行切换； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 8 | 4G 无线通信�？� |
模块采用 5 模 13 频 4G �？椋诓孔试� 1Gb FLASH+512Mb RAM，支持移动、联通、电信 4G 高速接入，同时支持移动和联通 3G 与 2G 接入； 支持波特率：1200-460800bps； 支持 2 个网络连接同时在线，支持 TCP 和UDP； 支持 IPv4,IPv6,IPv4/IPv6 双堆栈协议； 支持心跳包，注册包，套接字协议，FTP 升级，基站定位等功能； 支持网络透传模式、HTTPD 模式、UDC 模式等多种工作模式； 支持网络，短信和串口 AT 指令，参数设置更方便； 支持简单透传功能，HTTPD 功能,UDC 功能； 集成串口切换功能，通过跳线方式，可将通讯线路进行切换； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 序号 | 名称 | 参数 |
| 1 | LF 低频�？� |
工作频率：125Khz－134.2KHz； 非接触式 IC 卡读写器的操作方法简捷、方便，读卡速度快最大读写距离可达 10CM； 采用 ISO11784/85 标准设计； 支持 TK4100,GK4100,EM4100 及其兼容芯片； 支持 TEMIC 5557,ATA5567,ATA5577； 支持 hitag-s； 支持 EM4469,EM4302,EM4305； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 2 | HF 高频�？� |
工作频率：13.56MHz； 采用 NXP 推出非接触式读写卡芯片 RC522； 支持协议:ISO14443A/MIFARE； 自动应答类型:近�。�13.56MHz）； 感应区域:0～10CM（13.56MHz）； 支持 SPI 接口、I2C 接口和 UART 三种通信接口； 支持 s50、s70、pro、UltraLight、desfire 五种类型卡； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 3 | UHF 超高频�？� |
工作频率：915MHz； 最大读卡距离：10M； 采用陶瓷天线，增益 10DBi,最大功率 50W； �？椴捎贸咂� RFID 专用芯片模拟电路和先进 DSP 技术； 支持 EPCC1/GEN2/ISO18000-6C 与 ISO 18000-6B 多协议； 提供 RSSI 值，也就是标签返回射频信号强度值； 软件可调输出功率 10dBm~27dBm； 全面支持国际常用超高频 RFID 标准，包括所有码率和编码选项； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 4 | 2.4G 有源读写�？� |
内嵌 2.4GHz 低功耗无线收发内核，空中速率 1Mbps（MAX）； 内建高性能 51 内核，16KB flash，1KB RAM，1KB NV RAM； 内置 128bit AES 硬件加密，32bit 硬件乘除协处理器，6~12bit ADC，两路PWM、I2C， UART，硬件随机数产生器，WDT、RTC、模拟比较器等； 配置板载天线，识别距离板载天线不小于 20M，外接天线不小于 80M； 识别能力 50 张/次，防冲突； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 5 | NFC 读卡器模块 |
支持 ISO14443A、ISO14443B、IOS15693、ISO18092、Felica 等协议的卡片类型，支持 APDU 指令； �？椴捎锰煜�-主控一体化设计，免除天线引线环境干扰，外部接线简单。 支持识别 mifareone（M1）、S50、S70、NTAG2xx 系列、复旦 F08、I-CODE-X 等类型标签；识别二代身份证证、城市一卡通、银行卡等； 读卡距离：20mm~60mm； 内置硬件看门狗，杜绝死机； 采用 UART 通讯接口，兼容性好； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 6 | 条码识别�？� |
分辨率：640*480 像素； 视域:53°（H），40°（V）； 支持类型：通用一维码、二维码； 采集速度：60 次/分钟； 距离范围：1.5cm-18cm； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 序号 | 名称 | 参数 |
| 1 | 空气温湿度传感器 |
采用 DHT11 传感器； 温度：检测范围 0-50 度，精确到可以达到 0.5℃； 湿度： 检测范围 20%RH-95%RH, 精确到可以达到 2%RH； 支持电容型湿度传感实验； 支持湿度值脉冲信号输出； 输出形式：数字量； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 2 | 光照度传感器 |
采用 ROHM 原装 BH1750FVI 芯片； 输出形式:数字量、模拟量； 使用宽电压 LM393 电压比较器,工作稳定； 光照度范围：0-65535lx 传感器内置 16bitAD 转换器，直接数字输出，省略复杂的计算，省略标定，不区分环境光源，接近于视觉灵敏度的分光特性，可对广泛的亮度进行 1 勒克斯的高精度测定； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 3 | 霍尔传感器 |
使用 3144 霍尔传感器； 工作频率宽：DC100KH； 使用宽电压 LM393 电压比较器,工作稳定； 支持灵敏度可调； 支持信号输出指示； 输出形式：开关量 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 4 | 人体红外传感器 |
采用 SR602 感应传感器； 感应距离：0-5M； 支持红外对射、红外漫反射传感实验； 同时提供传感器的模拟量信号； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 5 | 气体传感器 |
采用可拆卸结构，支持 MQ 系列半导体气敏元件； 支持 1 路数字量输出； 支持 1 路模拟量AD 输出功能； 支持灵敏度可调； 检测浓度：300-10000ppm； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 6 | 火焰传感器 |
探测角度：60°； 检测波长：760nm-1100nm； 输出形式：开关量； 支持灵敏度可调； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 7 | 气体压力传感器 |
采用 XGZP 型压阻式压力敏感元件，适用于生物医学和汽车电子领域； 压力范围：-100Kpa-200Kpa； 采用 MEMS 技术； 适用于无腐蚀形的气体或液体； 输出形式：模拟量； 配套压力输出装置； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 8 | PM2.5 传感器 |
采用 GP2Y1014AU0F 光学灰尘传感器； 工作电流：20mA； 小粒子检出值：0.8 微米； 灵敏度：0.5V/(0.1/mg/m3)； 输出形式：模拟量； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 9 | 红外对射传感器 |
采用 H2010 直射型光电传感器，槽宽 10mm； 使用宽电压 LM393 电压比较器,工作稳定； 具有信号输出指示灯，输出高电平灯灭，输出低电平灯亮； 输出形式：开关量； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 10 | 土壤湿度传感器 |
采用叉形设计，方便插入土壤，检测深度 38mm； 测量参数：土壤容积含水率； 湿度范围：0～100%RH； 测量精度：±3%RH； 输出形式：模拟量、开关量； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 11 | 距离感应传感器 |
采用红外技术，波长 940； 最大功耗：70MW； 输出形式：模拟量、开关量； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 12 | 超声波传感器 |
采用 HC-SR04 超声波�？�； 射程范围：2cm-4m； 输入触发信号：10Us 的TTL 脉冲； 输出形式：模拟量； 模块接线方式，VCC、trig（控制端）、echo（接收端）、out（空脚）、GND； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 13 | 三轴加速度传感器 |
采用 MPU-6050 芯片，芯片内置 16bit AD 转换器，16 位数据输出； 通信方式：标准 IIC 通信协议； 陀螺仪范围：±250/500/1000/2000 度/s； 加速度范围：±2/±4/±8/±16g； 输出形式：模拟量 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 14 |
重量传感器�？� （应变片） |
支持最大 5kg 称重测试； 采用 24 位高精度的 A/D 转换芯片 HX711,提供更高的测量精度； 提供亚克力压力面板，用于放置重物； 输出形式：模拟量； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 15 | PH 值传感器�？� |
测量范围：0-14PH； 测量精度：±0.01PH（25℃）； 相应时间：≤1Min； 传感器接口：BNC 接口； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 16 | 电导率传感器 |
输出电压：0-3.4V； 测量范围：0-20ms/cm； 测量精度：±5%F.S.； 电级接口：BNC 接口； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 17 | 二氧化碳传感器 |
测量范围：0-10000ppm； 测量精度：±（50ppm+5%读数值）； 输出信号：UART； 响应时间：＜120s； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 18 | 红外测温传感器 |
采用 MLX90614 集成芯片； 测量范围：-40-125℃； 测量精度：0.5℃； 通信方式：标准 IIC 通信协议； 接口：兼容 SMbus 数字接口； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 19 | 限位器传感器 |
采用工业生产的机械限位器，限位器被触发后可以选择高电平输出或者低电平输出形式； 提供双路限位器，支持外接设备控制； 提供 NO、COM、NC 三路输出端； 可以模拟一些工业传感器的触发采集，如红外栅栏、人体红外等； 输出形式：开关量； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 序号 | 名称 | 参数 |
| 1 | 双路继电器执行器 |
采用 5V 控制继电器，实现双路控制开关； 继电器规格 3A-200VAC；3A-30VDC； 提供 NO、COM、NC 三路输出端，可外接控制设备； 提供双路指示灯，显示继电器状态； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 2 | 舵机执行器 |
采用单路舵机控制器，通过对舵机的控制实现对云台的自由转动； 工作扭矩 1.6kg/cm； 转动速度：0.12-0.13 秒/60°； 采用 PMW 信号进行传输； 舵机运转角度：0-360°； 可通过单片机编程，实现舵机自由运转； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 3 | 步进电机执行器 |
采用 4 相 5 线步进电机马达； 采用 UNL2003 驱动，电机带减速齿轮，运行平稳； 步进角度：5.625×1/64； 电机直径：28mm； 精度：步进角度的 3-5%； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 4 | 云台控制器 |
采用 sg90 双舵机，工作机扭矩 1.8kg/cm,反应速度 0.1sec/60degree； 支持横向运动最大角度：180°； 支持纵向运动最大角度：95°； 电机引脚：橙色信号，红色正极，棕色负极； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 5 | 风扇节点 |
提供 1 路直流风扇模块，提供单片机和外接电路两种控制方式； 工作电流：0.09-0.25A； 转速：2000RPM； 风量：2.37CFM； 可通过对单片机编程实现开关控制； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 6 | 模拟空调节点 |
模拟空调档位，提供三个档位控制； 与风扇节点连接，控制风扇转速； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 7 | 窗帘执行器 |
提供 2 相 4 线步进电机，推力 300g; 提供导轨，模拟窗帘的开启和关闭动作； 支持按键控制电机启动； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 8 | LED 灯光节点 |
功率：1W； 亮度支持无极调节； 可通过对单片机编程实现开关控制 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 9 | 水泵节点 |
空载电流：0.6A； 吸程：1.8M； 扬程：5M； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 10 | 喷雾器节点 |
空载电流：300mA； 频率：110Khz； 功率：2W； 主体材质：压电陶瓷环； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 11 | 智能语音播报节点 |
提供 3W/4Ω语音播报喇叭； 支持 MP3、WAV 解码格式； 支持采样率（Khz）：8/11.025/12/16/22.05/24/32/44.1/48； 板载 32Mbit（4MByte）flash 存储，可通过 USB 连接更新音频文件； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 12 | 按键采集�？� |
提供 4 路按键和 4 路按键指示灯； 采用矩阵式和按键式按键布局，满足学生练习单片机或者外部控制输入方面的实验； 提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 13 | LED/RGB/按键/可调电阻/蜂鸣器综合�？� |
提供 2 路RGB 灯光、1 路蜂鸣器、三路按键以及 1 路可调电阻； 综合实验模块，支持 RGB 灯光控制、蜂鸣器报警、电阻调节、按键模拟等实训实验； 支持外接跳线，便于拓展；提供“通用平台”弹性探针接触点，用于程序下载、串口调试、供电等作用。提供搭积木弹性接触针，用于搭积木形式教学。 |
| 序号 | 名称 | 参数 |
| 1 | 智能四驱小车 |
采用 4 个独立的减速电机控制，型号 GA12-N20 ，额定负载 200g.cm； 板载 7.4V 大容量锂电池，电池容量 3000 mA，带有电源开关和电池保护功能，并集成电量显示模组，实时显示电池电量； 小车主板（车身）表面集成 24 路弹性插针接触点，支持搭积木教学形式，可通过磁吸连接方式与不同的模块进行连接，实现不同功能； 提供小车处理器�？�，采用 STM32F103C8T6 处理器芯片，可与小车主板进行磁吸连接； 提供三种不同运动模式硬件，通过与小车主板底部集成的 10 路 ACC 智能寻迹接口和磁吸接触点进行连接，可实现红外避障自动驾驶、红外巡线自动驾驶及磁性巡线自动驾驶三种功能； 支持云端及上微机软件端控制； |
| 2 | 小车嵌入式处理器 |
采用 STM32F103C8T6 处理器芯片，支持程序下载及修改，可进行二次开发； 提供 485 选择端和BOOT0 插针； 提供 1 路复位按键； 提供 TX1、RX1、TX3、RX3 四路数据收发指示灯； |
| 3 | 自动驾驶碰撞预警 传感器 |
采用模块化设计，支持与智能小车进行磁吸连接，方便拆卸； 提供 4 路独立的红外收发探头，可从 4 个不同方向进行避障，减少死角； 灵敏度可调，通过电位器调节，可设置水平方向 2-30cm 感应距离； 提供左右双路避障指示灯，当检测到障碍物时，避障指示灯亮起，小车反向转动； 使用宽电压 LM393 电压比较器,工作稳定； |
| 4 | 自动驾驶红外巡线 传感器 |
采用�？榛杓疲С钟胫悄苄〕到写盼�，方便拆卸； 提供 4 路独立的TCRT5000 光电传感器模组，探测面积更大，保障循迹行驶； 灵敏度可调，通过电位器调节，可设置距地面 1mm-8mm 感应距离； 每个 TCRT5000 光电传感器模组对应 1 路状态指示灯，当传感器被触发时，指示灯熄灭； |
| 5 | 自动驾驶磁性巡线 传感器 |
采用模块化设计，支持与智能小车进行磁吸连接，方便拆卸； 提供 4 路独立的电感元件及 1 路电位调节器，可调节电磁感应灵敏度，电感容量 10uH； 提供 3 路独立的红外收发探头及 1 路电位调节器，可调节红外感应距离； 提供 6 路传感器状态指示灯，实时显示传感器触发状态； 使用宽电压 LM393 电压比较器,工作稳定； |
| 6 | 人工智能摄像采集器 |
采用人工智能 AI 核心模组，内置常用算法模型，支持多达 48 个 GPIO 和 16 个专用IO 接口； 提供 2.4 寸LCD 显示屏，分辨率 240*320，接口 24PIN； 提供 1 路 200 万高清摄像头模组，支持最大 1632*1232 分辨率； 支持拓展 TF 卡； 通过编程算法可进行车牌识别、实时画面显示及图像识别等功能； |
| 7 | LED 红绿灯模拟器 |
工作电压：5V； 提供红黄绿 3 路LED 灯，与智能小车配合使用，可实现可模拟红绿灯功能：红灯停，绿灯行； 集成数码管，实时显示红绿灯倒计时； 通过对单片机编程，可实现灯光顺序、时间控制及倒计时等功能； |
| 8 | 远程�？啬？� |
模拟�？仄鞴δ埽峁� 4 路限位器和 2 路按键档位，可对每路按键档位进行编程控制，实现前后左右的运行控制； 提供 P/R/N/D 四路档位运行指示灯，当处在对应档位时，指示灯亮起； 可连接 ZigBee、WIFI、蓝牙等无线通讯�？椋山性冻炭刂�； |
| 序号 | 名称 | 参数 |
| 1 | 嵌入式开发主板 |
①嵌入式核心主板： 核心板芯片：三星 Exynos 4412（Cortex-A9 四核架构），处理器主频：1.5Ghz，内置高性能 4 核 A9 ARM 架构，配备Mali-400 GPU；支持 2D/3D 图形加速；内部 MFC 支持 MPEG2/4、H.263、H.264 等的编解码和VC1 的解码， 支持 32KB*4 I/D 一级缓存，1MB 二级缓存，支持单通道 32 位数据总线，高达 800MHz 工作频率的 LPDDR2/3，LVDDR3(Low Voltage DDR3)，DDR3，支持 3.3V 的 IO 电平，DDR3 内存： 1GB，存储：8GB eMMC，用户按键：4 按键，JTAG 接口：标准JTAG 接口，GPIO 扩展接口： 36 针可编程GPIO 接口； 外接板资源：可接 zigbee �？�、蓝牙模块、wifi �？榈饶？�； 系统软件：Android 或 Linux 系统，采用一键切换系统方式，方便后面学生或老师更换系统； 资料：提供实验指导书；含 Android/Linux 开发源码、配套软件开发环境、实验例程配套源码工程等文件；硬件接口开放，硬件电路及原理图，软件代码开源，提供实验指导书和 U 盘资料。 ②人机交换单元： 触摸屏：主要用于嵌入式核心主板，触摸屏采用 7 寸电容触摸屏，支持多点触摸，分辨率为：800*480； 视频输出：支持 HDMI 高清接口； ③外部接口驱动单元： 包含 2 个RS232 串口、1 个 RS485 串口、2 路SPI 总线接口、5 路 USB Host 接口、数字RGB LCD 接口、标准 Mipi LCD 接口、标准 SIM 卡接口、标准TF 卡接口，最大支持 256GB、自适应10M/100M/1000M 以太网接口、I2S 2.1 声道音频接口； |
| 序号 | 名称 | 参数 |
| 1 | 多功能虚拟仪器 |
示波器和微功耗数据分析模块为平台内置，无需单独连接电源线和数据线，开启即可使用； 50M 实时采样率，20M 带宽，2 通道； 提供 GPIO 接口，自带 PWM 输出； 8 位~13 位垂直分辨率； 支持 72 小时上位机无纸记录仪功能； 支持过程录制存档和回放,支持波形图片导入与实时波形对比参考； 支持各种电流钳和其他物理量自定义探头； 支持 RS232,RS485,RS422,I²C 和 CAN,SPI 解码，支持波形多点测量； 支持数据缓冲区预览和鼠标滚轮操作； 测量量历史变化趋势统计和分析功能； 集成 Pass/Fail 检测功能； 支持频谱分析和频率响应曲线测绘； 配套 PC 端专业示波器软件，支持数据标准、自动测量、多点测量、设置通道、波形记录与回放、触发等多种功能； |
| 序号 | 名称 | 参数 |
| 1 | 公有云平台 |
支持传统工业上云：可通过多种通讯方式，如: 5G（NB-IOT）、4G、GPRS （2.5G）、 Lora、 WiFi 等，将工业上传统硬件（包括教学传感器�？椋┙尤朐贫�，实现对工业生产环境数据的全面监控； Modbus 协议：采用工业上常用的 Modbus 协议，可将工业级别传感器完全移植到教学实践中，并提供源代码，让学生更快的与社会接轨； 可以通过 wifi、4g、nb-iot 无线�？�，将传感器数据直接采集到云端显示； 支持云组态设置； 支持手机接收传感器报警信息； 支持微信小程序显示组态内容，及控制设备等功能； |
