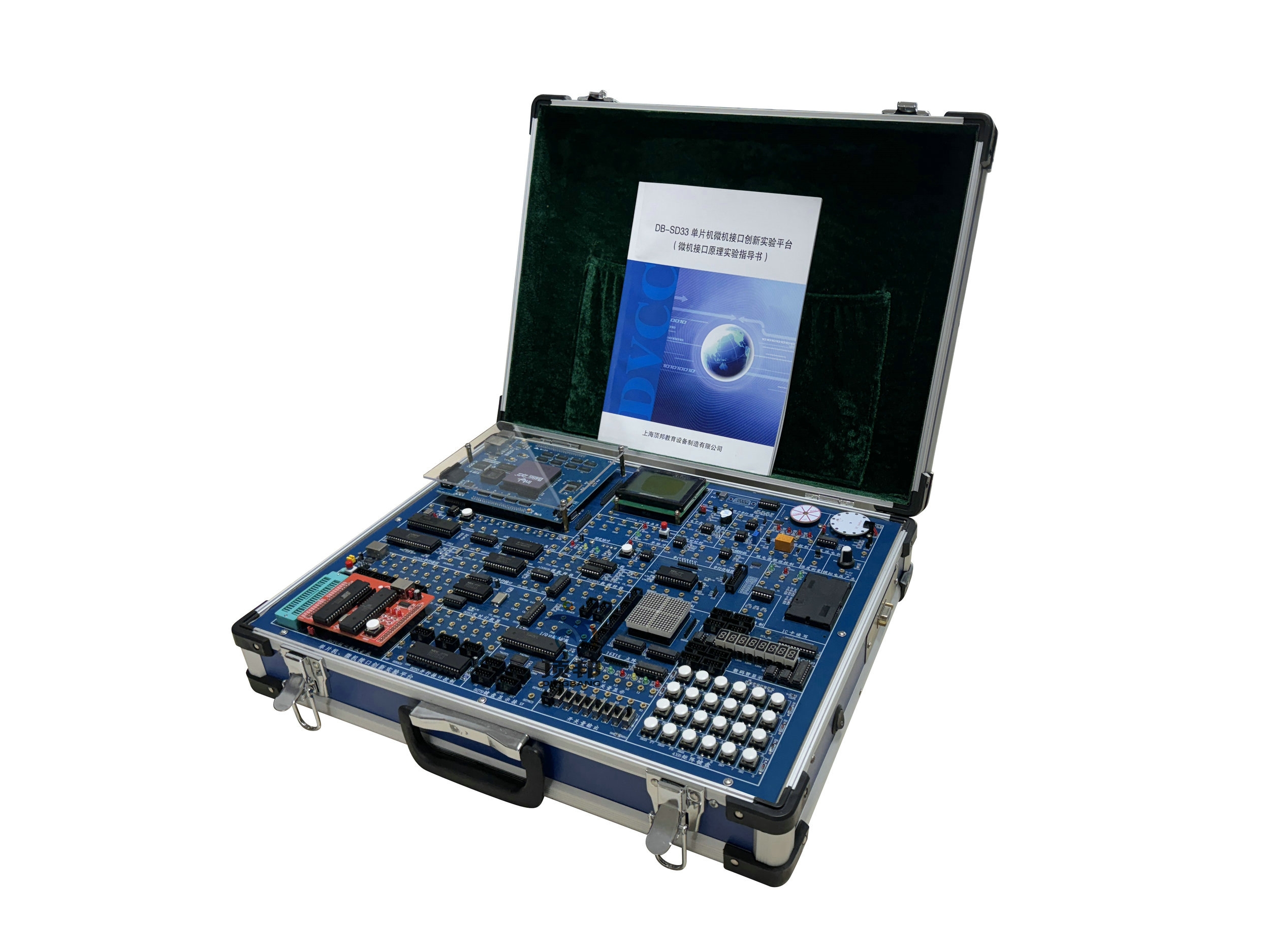

单片机微机接口创新实验平台
[规格型号]： DB-SD33
[产品名称]： 单片机微机接口创新实验平台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

一、概述
单片机微机接口创新实验平台是综合8-32位单片机系统和80386/80486微机原理接口系统为一体化设计的实验平台，根据单片机和微机接口实验教学的特点出发，全部系统和常用实验�？椴捎靡惶寤杓品绞剑葱率笛槟？椴捎猛獠坷┱狗绞健８檬笛橄低呈悄壳敖鲜涤玫囊豢畹テ臀⒒涌谧酆鲜笛榻萄教�，适合各层次学生进行单片机原理和应用方面的实验教学。

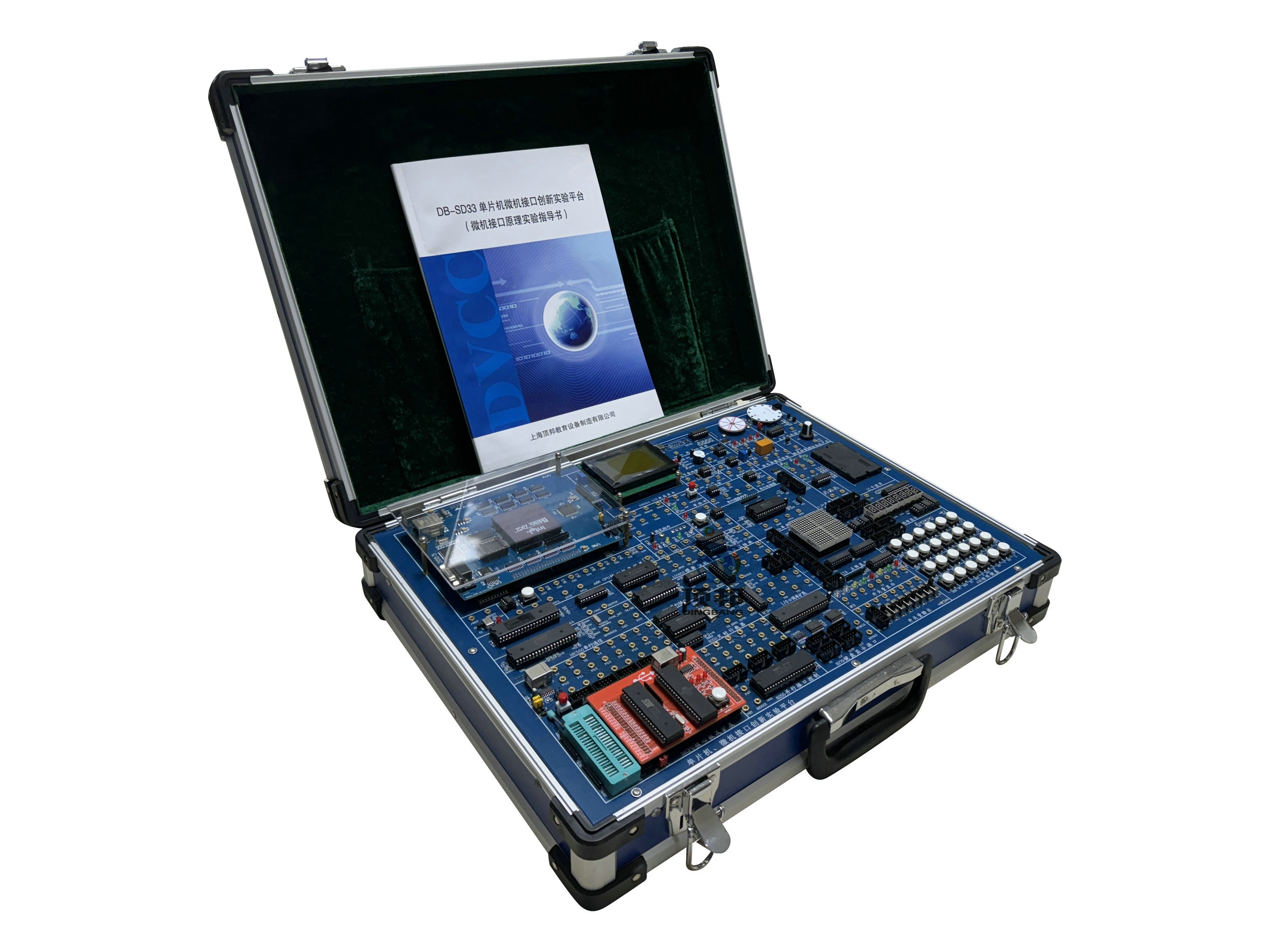

单片机微机接口创新实验平台

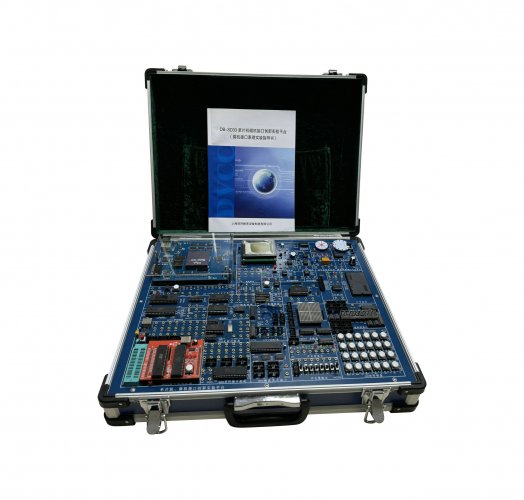

单片机微机接口创新实验平台

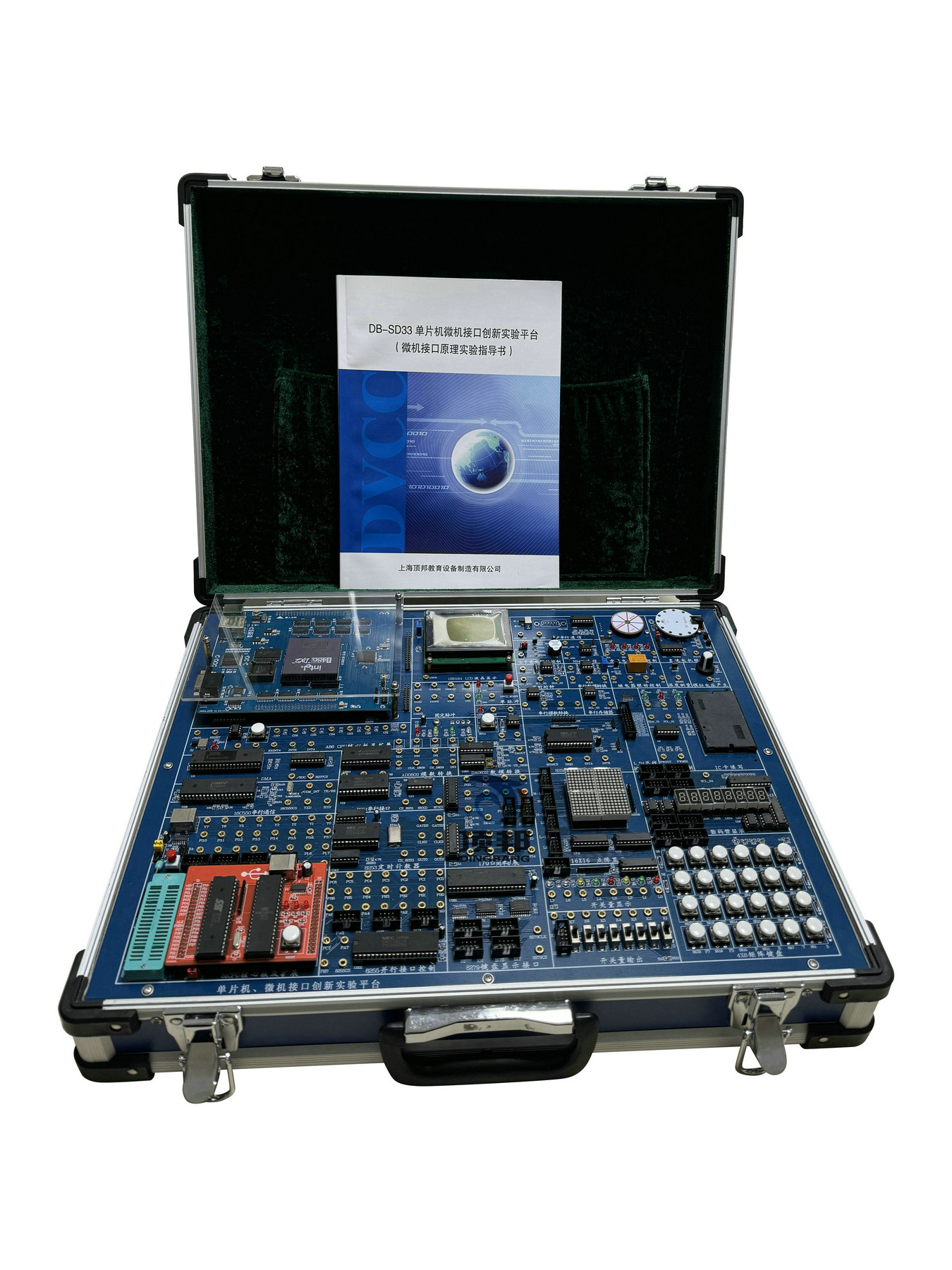

单片机微机接口创新实验平台
二、详细硬件技术指标
* 标准配置部分
1、单片机系统
1）将MCGS工业组态软件应用于单片机控制系统中，直观形象地展示实际自动控制工业场景。2）单片机本身的全部输入和输出端口由排针和自锁紧插孔引出，以便观察时序波形。
3）32K单片机外部扩展RAM，8路译码输出，留给学生自行设计连接。
4）单片机外部扩展总线包括8位数据总线、地址总线、读写信号和时钟等控制线全部由排针和自锁紧插孔引出。
5）具备单片机在线下载、独立运行功能，每套实验箱配备一片此单片机芯片。
6）软件采用keil C51联机调试软件，支持支持汇编语言和C语言源程序级调试。
7）根据用户需要可以配置真正USB通信方式（非串转USB)单片机仿真器。
2、微机系统
1) CPU基于386EX/486DX设计。
2) 系统主控芯片采用CPLD器件EPM7128S设计。
3) 系统监控采用256K Flash Memory W29C020设计。
4) 用户程序和数据存储器采用128K SRAM UT621024设计。
5) 两种与PC系统通信方式：①用CH395设计的标准USB通信；②用CH395SL设计的以太网通信。
6) 设计有新型串行通信接口16C2550B和RS232收发器SP232EEN及其DB9接口。
7) 总线插座提供32位数据总线、20位地址总线（可扩展为32位地址总线），数据总线支持8/16/32位存储器与I/O操作。
3. 实验电路主板组成
3.1电源：提供±5V，±12V工作电源。每路均有短路保护自恢复功能。
3.2 信号源：1）1组正负单次脉冲输出；2）9路固定脉冲输出：10MHZ、1MHZ、500KHZ、100KHZ、10KHZ、1KHZ、100HZ、10HZ、1HZ。3）1路0-5V模拟量输出。
3.3人机接口
1）4×6键盘矩阵
2）8位LED发光管模块
3）8位带指示逻辑电平开关
4）带译码的8只高亮LED七段数码显示器
5）音频信号输出电路（带8Ω喇叭、蜂鸣器）
6）继电器接口控制电路
8）直流电机及控制驱动电路以及速度测量电路(光电传感器：采用ST135，带栅格盘)
9）三相五线步进电机20BY及驱动电路UN2003
10）LCD12864中文液晶（兼容LCD1602字符型）显示电路
11）16×16双色点阵显示及其驱动电路
12）32位开关量输入和输出电路�？椋ㄑ∨洌�
13）PCF8563事实时钟电路
14）MAX708看门狗电路
15）脉冲调制输出电路
3.4 接口控制电路、存储器和通信实验电路
1）8路8位并行模数转换电路ADC0809
2）8位串行模数转换电路TLC549
3）1路8位 数模转换电路DAC0832路
4）10位串行数模转换电路TLC5615
5）并行键盘显示控制电路8279
6）串行键盘显示控制电路ZLG7290
7）24位并行I/O接口扩展电路8255
8）8位I/O口输入/输出接口扩展74LS244/74LS273
9）8254/8253定时/计数器接口电路
10）三种串行口接口电路16C2550、16C550和8251
11）8259中断控制接口电路
12）8237A DMA数据传送接口电路
13）RS232通信�？椋琑S485通信�？�
14）数字温度传感器DS18B20测量电路�？�
15）EEPROM 16位1K存储器电路93C46�？�
16）I2C存储器电路
17）32位SRAM，由4片8位存储器6116组成（选配）
3.5 配置双通道虚拟示波器
1）真正的高速双通道存储虚拟示波器，可切换为单通道提高采样率
2）带有实时X-Y示波器：自动同步显示功能
3）存储功能：存储/栽入/分析历史波型
4）输入模拟电压信号幅值由软件调整，勿需硬件开关切换
5）带有幅频/相频特性专用虚拟示波器�？梢员４娌ㄐ臀募计募�，方便插入在教学课件中。
3.6扩展接口
1）扩展全部系统总线和20线L_DV总线插座，用于接入外扩模块，开展创新实验。
4、模块间实验的连接：控制信号和部分接口信号的引出采用自锁紧式涂金插孔（永不氧化，美观漂亮），一些总线信号采用排线连接，操作简便，实验导线连接稳定可靠。
5、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×100mm。
*选配外部扩展的创新实验�？�
1）RFID射频卡（非接触式 IC卡）读写电路模块。
2）41线LED音频电平显示实验电路。
3）高精度数字标尺显示实验电路。
4）TFT液晶显示�？椋嗟愦ッ缛萜聊？�。
5）ISD1730语音录放电路。
6) 传感器�？椋饷�、热敏、气敏、温湿度、超声测距、人体红外等
三、软件技术指标
1、 微机系统与PC通信可选USB和以太网络两种方式。
2、 PC端集成开发环境软件基于.NET开发，支持Windows XP/7/10的32位和64位系统。
3、 汇编语言和C语言支持符号化远程调试，同时支持本机调试，即PC独立调试方式。 4、 汇编语言和C语言均采用工程文件组织管理。
5、 汇编语言支持多段调试；支持寄存器、变量显示及修改；支持命令行窗口运行DEBUG32调试命令。
6、 汇编语言调试支持INT21H字符和字符串重定向显示功能（2,9号）、支持INT21H的字符和字符串远程键盘输入功能（1,10号），支持D/A虚拟仪器显示功能。
7、 汇编语言支持�；つＪ奖喑淌笛椋谌莅枋龇�、特权级变换、任务切换，8259A硬件中断、异常处理、无分页/分页存储管理等。
8、 单片机系统采用KEIL C51 软件环境，支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。
9、 STC系列单片机在线下载软件STC_ISP_V479。
  10、MGCS工业组态软件
11、MGCS工业组态软件与单片机接口例程
四、实验项目
第一部分  单片机软件编程基础实验
    1、清零实验
    2、拆字实验
    3、拼字实验
    4、数据传送实验
    5、数据排序实验
    6、无符号双字节快速乘法编程实验
第二部分 单片机硬件基础应用实验
1、单片机I/O口应用实验_ P3.3口输入 P1口输出
2、单片机I/O口应用实验_工业顺序控制
3、并行I/O接口8255应用
4、简单I/O口扩展实验
5、A/D 转换实验
6、D/A转换实验
7、键盘显示控制器8279应用实验
8、步进电机控制实验
9、小直流电机调速实验
10、电子音响实验
11、继电器控制实验
12、数据存贮器扩展实验
13、单片机串行口应用实验_双机通信
14、单片机串行口应用实验_与PC机通信
15、串行接口16C550应用实验
16、串行A/D转换器TLC549应用
17、串行D/A转换器TLC5615应用
18、单片机双机通信实验_用RS485总线
19、USB接口应用实验（需要选配模块）
20、16X16 LED点阵显示实验
21、128×64 LCD液晶（T6963）显示接口实验
22、数字温度传感器DS18B20的原理与应用实验
23、“看门狗”复位实验
24、I²C总线智能卡读写实验
25、串行E²PROM的读写实验
26、串行键盘显示接口ZLG7290应用实验
27、PCF8563串行实时时钟应用实验
28、工业组态软件编程实验
29、MCGS工业组态软件在单片机控制中的应用实验
1）步进电机控制实验_总线控制
2）直流电机控制实验_总线控制
   3）工业顺序控制实验_位控制
4）数据采集实验_总线控制
5）数据采集实验_总线控制
6）数字电压表实验
7）液体混合控制实验
8）交通灯控制实验
30、工业组态软件和微控制器的接口编程实验
第三部分 微机系统部分
1、ADC0809A/D转换实验
2、DAC0832D/A转换实验
3、8255A并行I/O口实验
4、8253A/8254A定时/计数器实验
5、8259A单级中断控制实验
6、8251A串行通信实验
7、8237A DMA控制数据传送实验
8、直流电机转速测量与控制实验
9、步进电机控制实验
10、继电器控制实验
11、8/16/32位数据存贮器扩展实验
12、8/16/32位I/O口输入和输出实验
13、16×16点阵字符显示实验
14、128×64LCD液晶图形显示实验
16、数码管显示实验
17、矩阵键盘控制实验
18、电子琴设计实验
19、中断控制器（486EX）实验
第四部分 软件实验项目
1、显示程序实验
2、数据传送实验
3、数码转换类程序实验
4、运算类程序实验
5、分支程序设计实验
6、循环程序设计实验
7、子程序设计实验
8、综合程序设计实验
第五部分 微机保护模式下的实验项目
1、分页存储管理实验
2、全局描述符表实验
3、任务切换CALL实验
4、任务切换JMP实验
5、实模式�；つＪ阶皇笛�
6、无分页存储管理实验
7、8259中断实验实验
第六部分 创新扩展实验
1、RFID射频卡（非接触式 IC卡）读写电路实验。
2、41线LED音频电平显示实验。
3、高精度数字标尺显示实验。
4、TFT液晶显示实验。
5、ISD1730语音录放电路实验。
6、传感器应用实验，含光敏、热敏、气敏、温湿度、超声测距、人体红外等。
五、实验系统配置表
序号 名称 说明 数量
1 单片机微机接口创新实验平台 含详细技术指标里的除选配以外的全部硬件（核心板标配二种） 1台
2 2号实验导线 40cm 15根
3 8芯压线 40cm 6根
4 串口通信线（2、3交叉） 1.5m(用户通信线或示波器通信线） 1根
5 方口USB通信线 1.5m 1根
6 网线 1.5M(选配） 1根
7 交流电源线 1.5m 1根
8 跳线片   5只
9 实验指导书 单片机实验指导和微机原理接口实验指导书 1套
10 软件光盘 调试软件、实验例程和说明书电子档 1套
以下是选配�？�
10 16X16点阵显示电路   1块
11 41线LED音频电平显示实验电路   1块
12 高精度数字标尺显示实验电路
13 USB总线通信实验电路   1块
14 32位SRAM读写�？�   1块
15 32位IO口扩展模块   1块
16 双通道虚拟示波器�？�   1块
附：使用本实验箱需配套仪器仪表：电脑、万用表和示波器
（可以选配，实验箱上已自带示波器）。
