数电模电综合实验箱
[规格型号]： DB-SD49
[产品名称]： 数电模电综合实验箱
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
DB-SD49 数电模电综合实验箱
数电模电综合实验箱

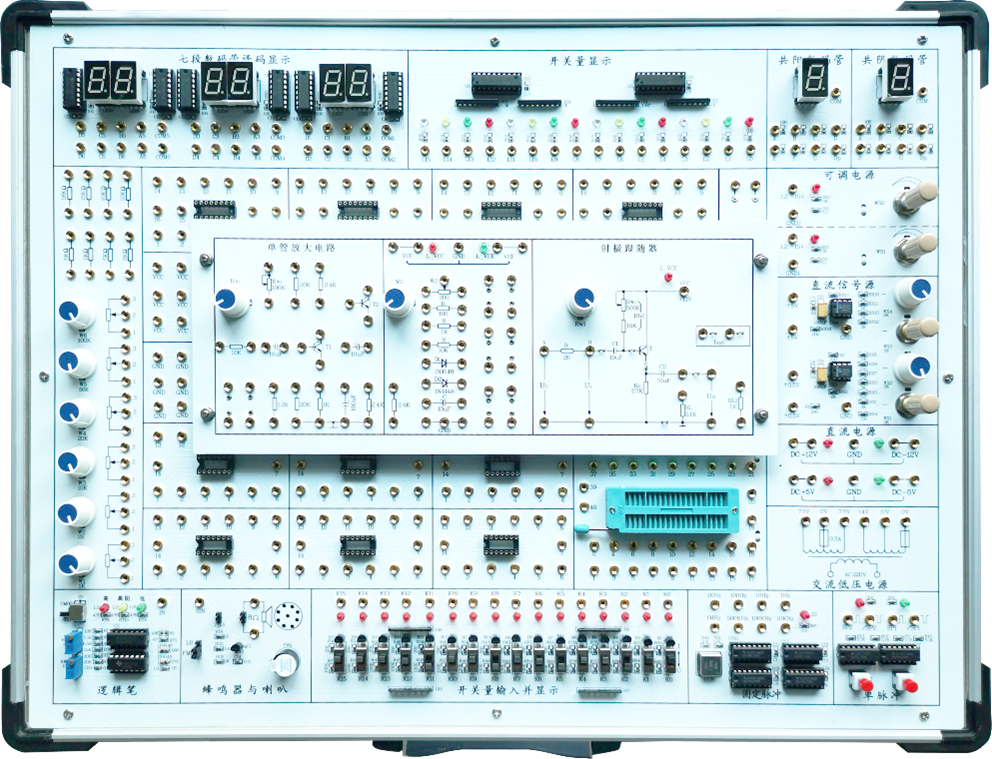

（参考图片）
   1、实验箱工作电源
输入：AC220V±10%,50HZ。
输出：1. AC 0V、10V、14V、带中心抽头双路7.5V。
2. DC±5V/2A、±12V/0.5A，每路均带有短路�；ぁＥ渲肈B电源�；ぐ澹�+5V电源带有欠压、过压、过流、短路和反向�；さ缏繁ň�、自动恢复功能。
3. 2路DC 1.2V～15V/0.5A连续可调，独立地线。
2、 常用数字模拟信号源部分
1）直流信号源：双路-5V～+5V, 双路-0.5V～+0.5V连续可调。
2）提供二组正负单脉冲发生器,有指示灯指示。
3）1HZ～1MHZ固定脉冲8档输出，分别是1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、500KHZ、1MHZ。
4）16路开关量输入并显示电路，输入端带�；すδ�。
5）16路开关量输出电路，输出标准TTL高电平和TTL低电平，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。
6）6位七段LED共阳数码显示器，自带CD4511 BCD码译码电路。
7）1位独立共阳数码管，1位独立共阴数码管，7个段和小数点全部引出并都设计有限流电阻。
8) 喇叭和蜂鸣器驱动控制电路各1个，并带有音响输出设备喇叭和蜂鸣器。
9）三状态逻辑笔测试电路：分CMOS和TTL两种电平测试方式，高电平红灯亮，低电平绿灯亮，高阻黄灯亮。
10）设计有分立元件：电阻1个2K、3个5K、2个10K、1个15K、1个10K、1个18K，电位器1K/2K/10K/20K/50K/100K各1个。
11）设计有集成电路插座17个，其中9个14P、6个16P、1个20P、1个多功能锁紧式插座，可插8P-40P集成电路。
4、模拟实验电路�？榍�
配置固定电路实验模块5个,�？槌叽�291×118mm。
1）单管放大电路和射极跟随器电路�？椋壕苑至⒃问缴杓�，有各种阻值电阻17个，电位器3个，三极管3个，二极管2个，电容6个，分立元件接插孔6组，测试孔1组。
2）负反馈两级放大电路和差动放大电路�？椋菏笛橄呗坊竟潭�，只要少些接线就可以了，另设计了分立元件接插孔，6组测试孔1组。
3）桥式整流、滤波、三端集成稳压电源和功率放大器�？椋菏笛橄呗坊竟潭ǎ灰傩┙酉呔涂梢粤�，另设计了分立元件接插孔6组，测试孔1组。
4）运放电路实验�？椋壕苑至⒃问缴杓�，有各种阻值电阻16个，电位器4个（2只10K/2只100K），稳压管1个，二极管6个，电容7个，分立元件接插孔8组。测试孔1组。
5、配套软件
1）虚拟仿真实验软件，可仿真所有实验例程。
2）可视化虚拟设计调试软件：1）不仅具有真实感的虚拟实验板，并且独创基于原理图的虚拟实验板，还可以用户自己定制虚拟实验界面。
6、创新设计�？椋ㄒ慌紊璞咐锱�2套）
1）无线充电电路模型的设计：含24V工作电源，USB电压和电流的测量表，3MM到20MM之内电磁感应电路，最大输出5V/1A电流。配10个灯珠，通电在线圈范围150MM内发光（提供�？槭滴锿迹�
2)电磁炮应用模型设计：具备充满电自停和发射�；すδ埽涞绲缪箍傻鹘�，配有3节4.2V充电锂电池电池充电器，配有工作电压显示器和充电电压显示（提供�？槭滴锿迹�。
3)直流电桥电路应用设计：包含迷宫式红外传感器，直流电桥放大电路，声光报警电路和5V/2A电源（提供�？槭滴锿迹�。
4）万能设计桥（至少提供4张体现本条功能的软件界面截图）：①基于FPGA的设计技术，结合教学内容设计实验，便于
和课堂教学相配套，改变课堂讲一套、实验做另外一套的状况。既可以支持设计型、创新型实验，也可用设计好的电路进行原理验证型实验，便于实施多层次的实验教学。其硬件由 逻辑控制芯片Altera Cyclone IV EP4CE6E、嵌入式STM32 CPU芯片、时钟和USB通信电路等组成。和电脑采用标准USB接口链接。②虚实结合实验方式：采用自主研发软件平台，配套创新设计模组，实现虚实结合的实验方式。通过USB接口与计算机连接。③数字电路实验设计界面的自定义：具有真实感的实物操作界面和基于原理框图的操作界面。用户可自定义数字电路实验操作界面，实验调试软件终身免费升级。④实验过程的可视化：提供实验电路设计的人机交互平台，实现实验过程的可视化。⑤提供完整的实验资源包：配套数字电路基础实验和课程设计源代码和PPT；后期协助用户开发新的实验课程，课程资源支持远程演示或浏览。
8、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸505×395×135mm。
二、实验内容
数字基础实验
1. 晶体管开关特性、限幅器与钳位器
2. TTL集成逻辑门的逻辑功能与参数测试
3. CMOS集成逻辑门的逻辑功能与参数测试
4. 集成逻辑电路的连接和驱动
5. 组合逻辑电路的设计与测试
6. 译码器及其应用
7. 数据选择器及其应用
8. 触发器及其应用
9. 计数器及其应用
10. 移位寄存器及其应用
11. 脉冲分配器及其应用
12. 使用门电路产生脉冲信号——自激多谐振荡器
13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路
14. 555时基电路及其应用
15. 电子秒表
16. 数字频率计
模拟部分实验
1、单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射极跟随器
5、差动放大电路
6、比例求和运算电路
7、积分与微分电路
8、波形发生电路
9、有源滤波器
10、电压比较器
11、OTL功率放大电路
12、整流滤波与并联稳压电路
13、电流/电压转换电路
14、电压/频率转换电路
15、波形变换电路
创新设计实验（由创新设计�？槭迪郑�
1、无线充电电路设计与调试实验
2、电磁炮应用模型的设计实验
3、直流电桥电路应用设计实验
4、密码器设计
5、多功能运算电路
6、算术逻辑单元
7、数据通路
8、存储器
9、高速缓冲存储器
10、中断控制器

友情提示：

1、货品验收：阁下收货时请检查数电模电综合实验箱的货品外观，核实数电模电综合实验箱的数量及配件，拒收处于受损状态的数电模电综合实验箱；

2、质保：顶邦将为阁下提供数电模电综合实验箱产品说明书内的质保条件和质保期，在质保范围内提供对数电模电综合实验箱的免费维修，超出条件承诺时提供对数电模电综合实验箱的有偿维修；

3、退换货：阁下单方面原因导致的数电模电综合实验箱选型错误或数电模电综合实验箱购买数量错误，造成数电模电综合实验箱的退换货要求，将不被接受；

4、货期：数电模电综合实验箱的发货期为参考值，如您需要了解数电模电综合实验箱的精确货期，请与顶邦的销售人员联系；

5、如阁下对数电模电综合实验箱有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关数电模电综合实验箱的咨询。
