产品介绍：

DB-E803 EDA/SOPC综合实验系统

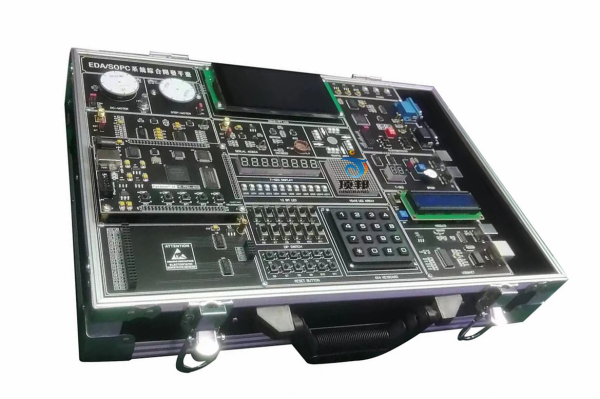

(参考图)

EDA/SOPC系统综合开发平台是一款基于Altera公司最新的CycloneIII/IV/V 系列 FPGA的高端实验开发平台。独有的GUI人机操作界面、采用系统底板+核心板+扩展板的灵活设计，并配备有多种扩展�？楣┯没ё孕醒≡衽渲�。
开发平台采用系统底板+核心板+扩展板的设计方法，通过选择不同的核心板和扩展板构成不同功能的开发平台。能最大限度的满足用户的性能需求。�？榛纳杓颇苁褂没Ф韵低成杓朴星逦娜鲜�。
开发平台硬件资源
 FPGA-4C10 FPGA核心板
 核心板采用6层高精度PCB设计，系统运行更加稳定、可靠。
 主芯片采用Altera公司的CycloneIV系列级FPGA EP4CE10F17C8N，门电路高达100万门。
 FPGA配置芯片采用EPCS16，容量高达16M BIT，擦写次数高达上万次。
 提供JTAG编程模式。
 核心板与系统板连接后，板载USB-Blaster电缆；只需要一根USB线就可以对核心板进行程序下载。
 一路50M高速、稳定的时钟源。
 一路系统复位电路。
 系统电源管理�？槟芄惶峁�+5V、+3.3V、+2.5V、1.2V等多种不同电压的电源输出供系统使用。
 一路16M*16BIT SDRAM。
 系统提供四位带LED灯的复位按键。
 核心板提供与核心板其它资源不复用的130个以上的IO供用户二次开发使用。
 EDA/SOPC系统板
 标配854*480 24位 TFT彩色串行LCD显示。用户可更换不同规格的显示屏。
 与屏配套标配电容触摸屏。
 1个模拟信号发生器�？�，可提供频率、幅度均可调的正弦波、三角波、方波等信号波形。
 1个数字时钟输出�？椋商峁�24M至1HZ的数字脉冲信号。
 1个8位高速并行ADC接口�？椋俣雀叽�40 Msps。
 1个8位高速并行DAC接口模块速度高达33 Msps。
 1个串行A/D转换接口。
 1个串行D/A转换接口。
 1个VGA接口�？�。
 1个UART串行通迅模块。
 1个USB转串口设备接口。
 1个Ethernet10M/100M高速接口�？�。
 1个SD卡接口�？�
 2个PS2接口模块，可以接键盘或鼠标。
 1个I2C接口的E2PROM，型号为AT24C08N。
 1个音频CODEC�？椋ɡ�、蜂鸣器可选择，音量可调节）。
 1个RTC实时时钟芯片，具有时钟掉电�；�、电池在线式充电功能。
 12个拨动开关和12个按键开关输入。
 12个发光LED显示。
 1个八位七段码管显示模块。
 2位静态数码管显示�？�。
 16x16矩阵led点阵显示�？�。
 4X4矩阵键输入模块
 1个电压控制的直流电机和1个四相的步进电机�？�。
 1个数字温度传感和1个霍尔传感器�？�。
 HH—EXT高速接口�？椤�
 多路电源输出（均带过流、过压保护）。
示例实验
EDA实验与电子设计竞赛实验内容：

 简单的QUARTUSII实例设计
 格雷码编码器的设计
 含异步清零和使能的加法计数器
 八位七段数码管显示电路的设计
 数控分频器的设计
 图形和语言混合输入电路设计
 步长可变的加减计数器的设计
 四位并行乘法器的设计
 设计四位全加器
 可控脉冲发生器的设计
 基本触发器的设计
 矩阵键盘显示电路的设计
 16*16点阵显示实验
 直流电机的测速实验
 步进电机驱动控制
 交通灯实验
 DDS信号发生器的设计
 电子音乐设计实验
 PLL锁相环IP设计实验
 PS2接口键盘显示实验
 VGA彩条信号发生器的设计
 七人表决器设计实验
 四人抢答器设计实验
 正负脉宽调制信号发生器设计
 数字频率计的设计
 多功能数字钟的设计
 数字秒表的设计
 出租车计费器的设计
 数码锁的设计
 PS2鼠标编码设计
 SPI串行AD/DA转换器的设计
 1602液晶显示实验
Qsys 32位处理器示例实验
 最简单Qsys系统设计
 PIO IP核-流水灯实验
 SDRAM IP核的系统设计
 SPI Flash编程实验
 PIO输入-开关信号的读取实验
 PIO IP核-中断
 基于Timer IP核的定时器的设计
 矩阵键盘与数码管显示实验
 UART串口通迅实验
 基于IIC的EEPROM读写实验
 SDRAM读写操作实验
 1602液晶显示实验
 RTC实时时钟实验
 串行AD/DA-SPI核
 信号发生器-SPI核
 1-WIRE数字温度计的设计
 点阵字符显示实验
 读SD卡实验

产品信息

设备名称	DB-E803 EDA/SOPC综合实验系统
核心芯片	EP4CE10F17C8N
工作电压	～220v±10%，50Hz±1Hz
尺寸（mm）	420 x 290 x 130
重量(kg)	<5
软件版本	QuartusII 13.0 ,NiosII SBT for Eclipse 13.0，ModelSim 13.0
例程语言	提供Verilog，VHDL两种版本例程供用户使用
附件清单	串口线 × 1	USB连接线 × 1
	网络连接线 × 1	电源连接线 × 1
	实验指导书 × 3	开发DVD套件 × 1
