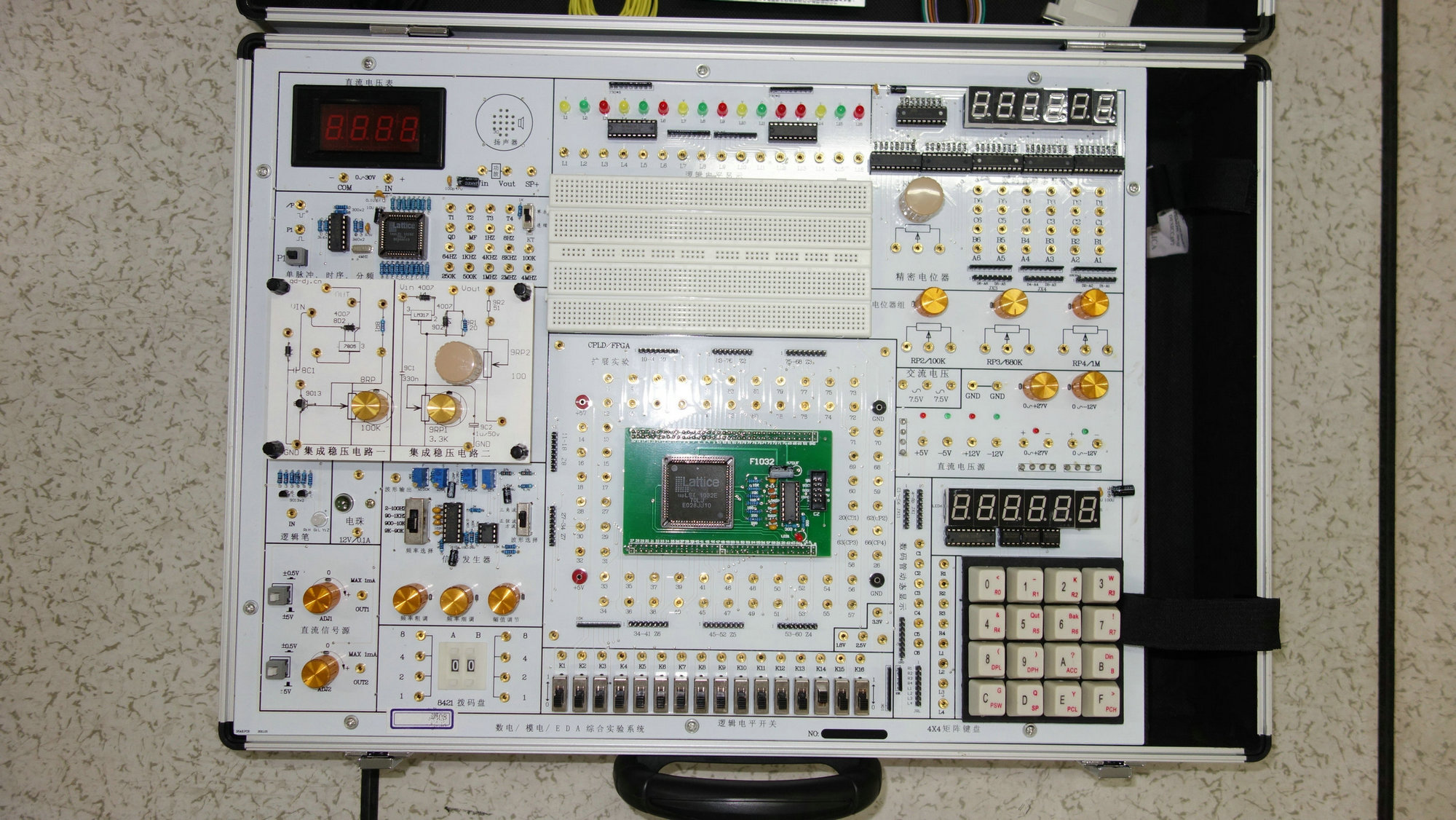

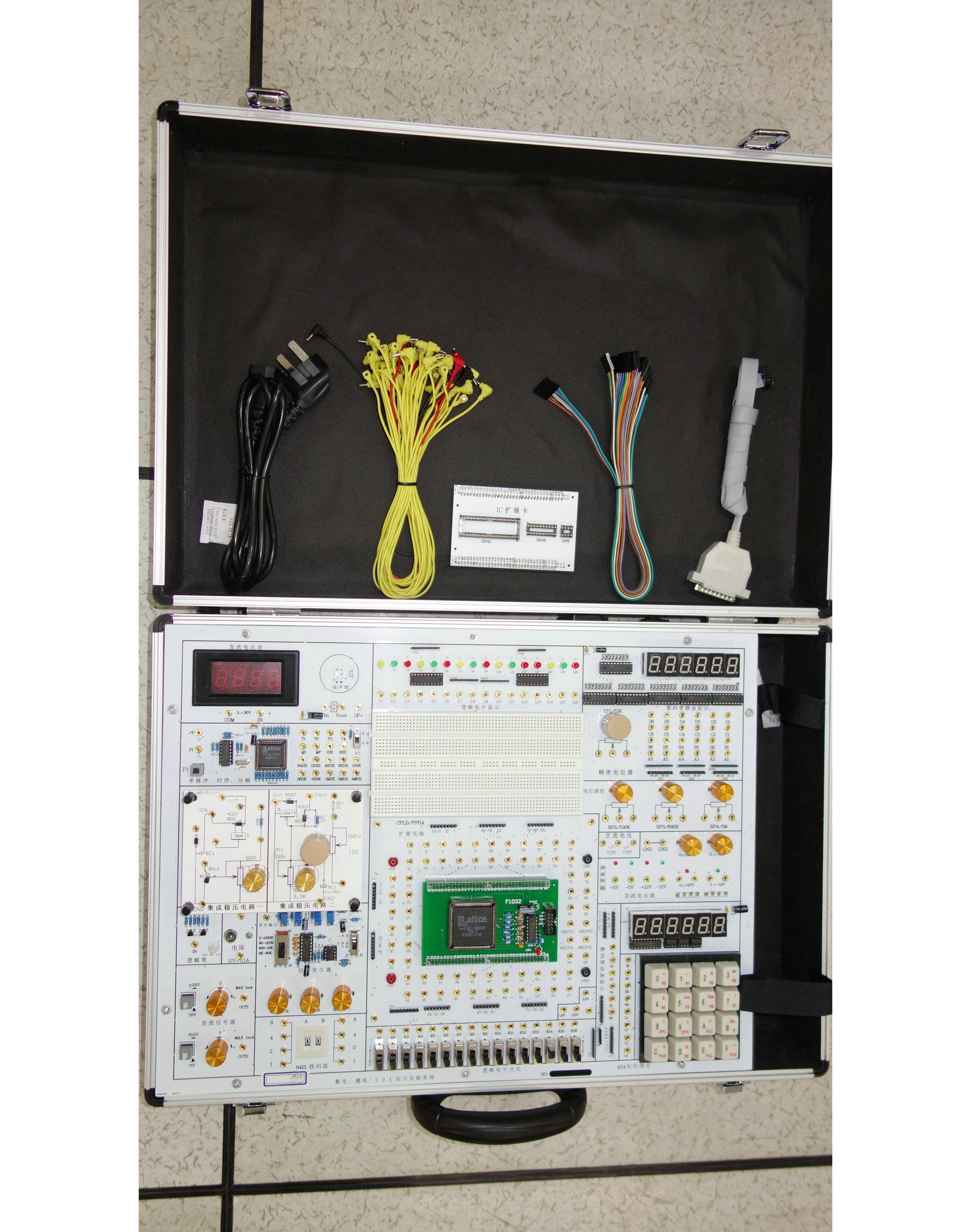

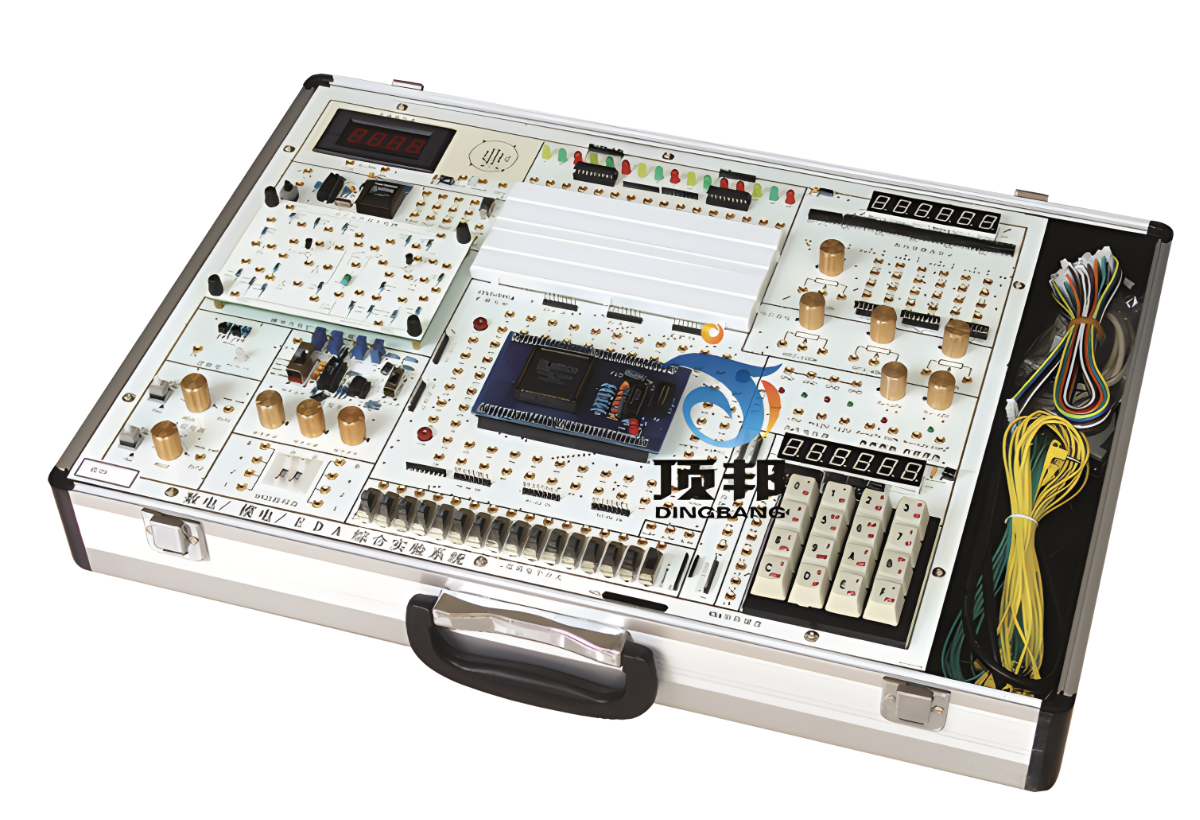

DB-SAE 数电/模电/EDA综合实验系统

数电/模电/EDA综合实验系统能够完成“电路基础”、“模拟电子技术”、“数字电子技术”、“ISP在系统编程EDA实验”、“VHDL设计”、“电子系统综合设计”等课程的实验。在实验方式上采用全新理念，保留了经典的传统基础功能�？檠橹ば允笛�，增加了对中大规模复杂系统的设计、分析和管理实验，为学生提供了二次开发的良好环境，加强了学生对系统设计概念的培养和实践，以适应电子系统日趋数字化、复杂化和大规模集成化发展的需要，真正做到学用结合，为创新性人才的培养打下良好基础。
一、系统特点:
该实验装置具有安全、稳定、可读、可调整、直观、灵活和新型等特点，操作简单方便，装置运行可靠。具有很强的二次开发功能。
1、安全性
人员安全的�；ぃ翰宦凼笛樽爸迷谡９ぷ骰蚬收献刺�，不会危及操作人员的人身安全。
对误操作的�；ぃ翰换嵋蛭蟛僮鞫贾率笛樽爸盟鸹�。
电源的过流�；ぃ阂蚨搪返裙收隙魇�，可自动切断实验装置电源。
电源的电压�；ぃ旱缭吹缪构呋蚯费故�，将自动切断实验装置电源。
2、直观性
实验装置功能�？榈闹饕缙砘蛱卣鹘诿姘寤虻缏房ㄉ现甘�，实验装置各功能引脚的符号标注在面板上，反面由元器件和透明有机玻璃防护罩组成,实验项目根据需要可以灵活配置和增加设计。
3、灵活性
实验装置采用主板和各�？榉掷氲纳杓疲杀喑唐骷附釉诙懒⒛？樯�。通过选择�？榭梢匝≡癫煌Ъ摇⒉煌秃�、不同规模的可编程器件，既可适应不同的教学需要，也使系统的功能和规模扩展变得更为方便。
为了方便实验操作，减少对实验仪器仪表的依赖，实验装置主板上各部分功能�？椋òㄒ恍┗竟δ苣？楹褪笛樾」ぞ撸┘负醵际窍嗷ザ懒⒌�，可以根据需要选择�？榻薪酉�。
实验装置提供扩展集成插座、面包板和部分必须的分立元件等，留有足够的接线机会，也给实验装置留有足够的机动灵活性。
4、新颖性
实验装置提供了逻辑可编程实验平台和模拟可编程实验平台，其中逻辑可编程实验平台包括CPLD/FPGA�？椋Ｄ饪杀喑淌笛槠教ò╥spPAC�？�。不同�？槭褂貌煌男酒�，根据需要可选择不同功能芯片的�？椴褰拥绞笛橹靼迳�。
二、技术指标
（一）数字电路功能单元
1、 4×4矩阵键盘：矩阵式结构，组合按键。
2、 8位乒乓开关：开关量输入。
3、十六进制8421拨码盘：提供0～9,A～F 十六进制编码值。
4、 24位开关量输出：发光二极管红、黄、绿色三组各八只高亮度发光二极管，含电流驱动。
5、 6位LED显示：7段数码管静态显示方式6位，动态显示方式1-6位均可，含电流驱动。
6、有源晶振：4MHz标准时钟，通过�？樘咂餮≡�，向可编程器件的CLK1提供时钟。
7、可编程脉冲序列发生器：由555振荡器构成频率可调、脉冲数可设置的脉冲序列发生电路。
8、单脉冲发生器：提供加消抖处理单个±脉冲输入。
9、逻辑笔：可测量逻辑高低电平、高阻和脉冲状态。
10、数字电路�？镮C1扩展卡：
1个40芯IC座，1个20芯IC座，1个14芯IC座
数字电路�？镮C2扩展卡：
1个40芯IC座，1个20芯IC座，1个8芯IC座

（二）模拟电路功能单元
1、模拟电路�？榻尤肭嚎山尤敫髦帜Ｄ獾缏肥笛槟？�
2、波形发生器单元
输出波形：方波、三角波、正弦波
幅值：正弦波：0～14V（14V为峰-峰值，且正负对称）
三角波：0～24V（24V为峰-峰值，且正负对称）
方波：0～24V（24V为峰-峰值，且正负对称）
频率范围：分四档2HZ～20HZ、20HZ～200HZ、200HZ～4KHZ、4KHZ～100KHZ
3、直流信号源单元：双路±5V、±0.5V、两档连续可调。
4、3位半数字电压表：测量范围：-19.99V～+19.99V
（三）EDA实验功能单元
1由数字电路功能单元、模拟电路功能单元共同组成。
2、可编程器件�？椋ǜ菀笱≡瘢�
（四）扩展实验�？榍�
1、集成电路扩展插座：可插实验用IC芯片或ispPAC�？椤�
2、面包板单元：主板上由二组台湾产面包板组成接插件专区，方便进行扩展实验。

三、实验内容：
1、数字部分基本实验（由二块IC扩展卡共同完成）：
（l）门电路逻辑功能及测试；   （2）组合逻辑电路(半/全加器)；（3）R-S、D、JK4、触发器；
（4）三态输出触发器、锁存器；（5）集成计数器及寄存器；       （6）时序电路测试及研究；
（7）译码器和数据选择器；     （8）波形发生及单稳态触发器；   （9）555时基电路
可选做如下实验：
（10）CMOS门电路测试；（11）门电路的驱动能力测试；（12）MSI加法器实验；
（13）寄存器及其应用实验；（14）顺序脉冲和脉冲分配器电路；（15）多路模拟开关及其应用实验；
（16）四路优先判决电路实验；（17）TS、OC门的功能测试及其应用实验；（18）逻辑笔实验与分析实验；
（19）竞争冒险实验；     （20）计数器MSI芯片的应用；     （21）施密特触发器及其应用实验；
（22）数字定时器实验；    （23）电子校音器实验；（24）TTL不同系列芯片性能和参数的测定实验；
（25）TTL与CMOS相互连接实验；（26）触发器应用实验；（27）时序电路应用实验；
（28）单稳态触发器及其应用实验；（29）电压变换器实验；（30）示波器多踪显示接口实验
2、模拟部分实验内容(共有七个实验�？�)：
A、模拟电路�？锳1：
1、基本单级放大电路； 2、两级放大电路； 3、负反馈放大电路； 4、LC振荡器及选频放大器 5、RC正弦波振荡器； 6、射级跟随器；
B、模拟电路模块A2：
   1、集成功率放大器； 2、互补对称功率放大器；
C、模拟电路模块A3：
   1、集成稳压电路；
D、模拟电路�？锳4：
   1、串联稳压电路； 2、晶闸管控制
E、模拟电路模块A5：
1、场效应管实验 2、差分电路实验
F、模拟电路�？锳6：
1、电压跟随器 2、反向比例放大器 3、同相比例放大器 4、反相求和比例放大器
5、双端输入求和放大电路 6、积分电路 7、微分电路 8、微积分电路 9、方波发生器
10、占空比可调的矩形波发生器 11、三角波发生电路 12、锯齿波发生电路 13、低通滤波器
14、高通滤波器 15、带阻滤波器 16、过零比较器 17、反相滞回比较器 18、同相滞回比较器
19、电流/电压转换电路 20、电压/频率转换电路 21、波形变换电路 22、集成电路RC正弦波振荡
G、模拟电路模块A7：
    1、整流滤波与并联稳压电路
3、电路分析基本实验：（共有六个实验�？檠∨洌�
A、电路分析�？镈L1：
1、双口网络 2、串联/并联谐振电路
B、电路分析模块DL2：
1、电压控制电流源 2、电流控制电压源
C、电路分析�？镈L3：
1、选频电路 2、戴维南/诺顿定理
D、电路分析�？镈L4：
1、回转器 2、负阻抗变换器
E、电路分析�？镈L5：
1、一阶二阶动态电路
F、电路分析模块DL6：
1、基尔霍夫定律      2、电流源
4、EDA实验内容：（选配）
　1、单元电路设计实验：
（1）常用门电路设计；      （2）编码器/译码器设计；（3）触发器及时序电路设计；
（4）同步/异步计数器设计；（5）键盘扫描实验；     （6）加法器实验
（7）LCD(12864)液晶显示实验。
　2、综合设计实验：
（1）SSI组合电路的设计与冒险竞争观察；（2）MSI组合电路的设计；（3）可读写寄存器的设计。
　3 研究创新实验：
（1）数字频率计；          （2）数字电子钟设计；（3）十字路口交通灯自动控制器的设计；
（4）出租车计费器的设计；（5）数字滤波器设计；（6）DAC、ADC模型设计；
（7）数字模拟综合系统设计
