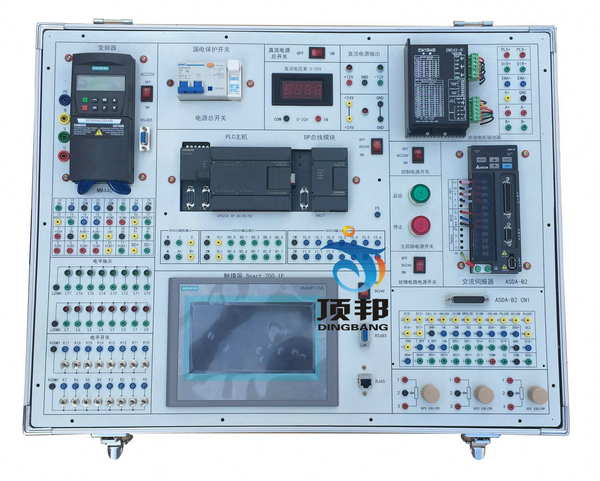

DB-PLCX3 PLC变频器触摸屏综合实验箱

图片仅供参考

一、主要特点：
1、�？榛杓�，主机�？橹�，所有输入输出端口都通过导线连接到实验板上，各实验模块都有独立的输入、输出、公共端。用户可方便扩展自己的�？椋参院笫笛橄低车纳短峁┝吮Ｕ�。
2、直流电机和继电器、传感器都使用实物产品，提高了实验的真实性和实用性。
3、配备MCGS工控组态软件，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪，实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，使学生很快就能适应现场的实际操作。
4、这里学生可以了解掌握变频器的结构、原理，变频器的安装与接口端子的使用、变频器与PC机的通信、变频器与触摸屏的通信、变频器自身参数的设置，及变频器中电机运行参数（加速、减速、变速、力矩控制）的设置与优化。
当程序调试完成，可单独使用触摸屏来控制变频系统，触摸屏提供了图形方式的人机界面，可以改变变频器参数，控制变频器运行。
5、实验项目丰富，扩展灵活，使用可靠，在教学活动或项目开发中易于使用和维护，是目前国内市场上一款性价比极高的PLC教学实验设备。

二、技术参数：
1、输入电源：三相四线：~220V ±10％ 50Hz ，输出电源24V、2A.
2、工作环境：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m
3、安全保护：本实验装置带有漏电�；た兀哂新┑缪�，漏电流自动切断电源等功能。符合国家安全标准。
4、PLC主机采用西门子西门子S7-200 Smart SR40 输入24点、输出 16点;继电器输出;
5、触摸屏采用西门子SMART 700 IE、6AV6 648-0CC11-3AX0
6、变频器主机采用西门子SINAMICS V20 6SL3210-5BB13-7UV1 0.37KW
7、180W三相异步电动机

三、实验内容
PLC实验：
（一）可完成六类指令实验:
第一类基本指令实验；
第二类定时器及计数器指令实验；
第三类移位寄存器指令实验；
第四类置位/复位及脉冲指令实验；
第五类跳转指令实验；
第六类常用功能指令实验；
（二）可完成九个�？榭刂剖笛橄钅浚�
1、交通信号灯的自动控制；
2、机械手的自动控制；
3、舞台艺术灯的控制；
4、交流电机Y/Δ形起动的控制（电机通过小直流电机模拟转动）。
5、液体混合装置的自动控制（搅拌机通过小直流电机模拟转动）。
6、水塔水位的自动控制；
7、四级传送带的模拟运行；
8、邮件分拣系统的模拟运行；
9、装配流水线控制
触摸屏实验
1、WINCC fl exible 组态软件安装使用
2、基本指令编程练习实验
3、组态演示实验
4、组态变量定义与管理实验
5、组态的动画连接实验
6、用户脚本程序实验
7、报警显示与报警数据报表输出实验
8、基于触摸屏的控制方式实验
变频器实验
1、变频器认识和参数调试实验
2、外部控制变频器输出频率实验
3、模拟量控制变频器输出频率实验
4、模拟量输入控制电机转速实验
5、变频器频率跳变实验
6、外部端子点动控制实验
7、变频器无级调速实验
8、PID变频调速控制实验
9、速度闭环定位控制实验
四、指导书、软件及其它

1	《实训指导书》	S7-200 Smart		1本
2	PLC使用手册	S7-200 Smart	光盘	1套
3	触摸屏使用手册	SMART 700 IE		1套
4	变频器使用手册	SINAMICS V20		1套
3	编程软件	STEP 7 MicroWIN V4.0 SP9	光盘	1套
4	组态软件	WinCC flexible 2008
5	事例程序
6	测试线			1套
7	保险管		整套设备配置	1盒

友情提示：

1、货品验收：阁下收货时请检查PLC变频器触摸屏综合实验箱的货品外观，核实PLC变频器触摸屏综合实验箱的数量及配件，拒收处于受损状态的PLC变频器触摸屏综合实验箱；

2、质保：顶邦将为阁下提供PLC变频器触摸屏综合实验箱产品说明书内的质保条件和质保期，在质保范围内提供对PLC变频器触摸屏综合实验箱的免费维修，超出条件承诺时提供对PLC变频器触摸屏综合实验箱的有偿维修；

3、退换货：阁下单方面原因导致的PLC变频器触摸屏综合实验箱选型错误或PLC变频器触摸屏综合实验箱购买数量错误，造成PLC变频器触摸屏综合实验箱的退换货要求，将不被接受；

4、货期：PLC变频器触摸屏综合实验箱的发货期为参考值，如您需要了解PLC变频器触摸屏综合实验箱的精确货期，请与顶邦的销售人员联系；

5、如阁下对PLC变频器触摸屏综合实验箱有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关PLC变频器触摸屏综合实验箱的咨询。
