教学扶梯实训设备（双楼梯平台）
[规格型号]： DB-54DT
[产品名称]： 教学扶梯实训设备（双楼梯平台）
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

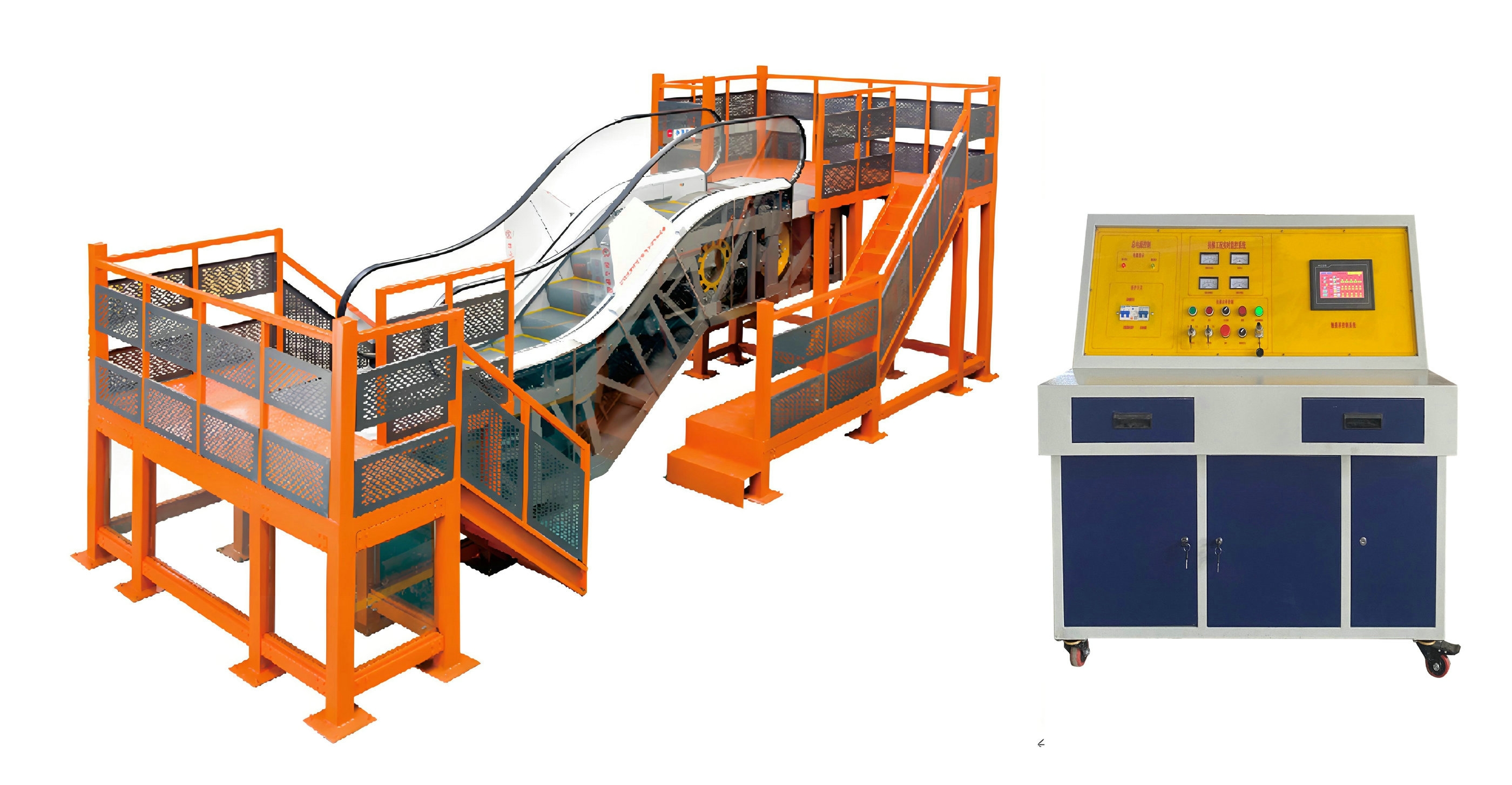

DB-54DT 教学扶梯实训设备（双楼梯平台）
概述
教学扶梯实训设备是根据真实自动扶梯的安装调试和维保需求开发，方便学生更加直观感性认识和了解自动扶梯在各种运行状态下各机构的动作过程及故障现象，桁架外部采用玻璃结构。能实现满足 GB16899-2011 要求的自动扶梯的载客和安全保护功能，符合TSGT7005-2012 的相关要求。 采用先进的自动扶梯一体化控制及旁路变频驱动技术，采用主流的曳引机，采用符合 GB16899-2011 要求的 PESSRAE（用于自动扶梯和自动人行道的可编程电子安全相关系统）。实训装置人为隐蔽地设置了几十项电路故障，学生借助原理图分析、判断故障，全面真实的了解电梯电气故障及排除，是进行技能培训考核的理想设备，教学效果真实显著。
一、 技术指标
1. 输入电源：三相四线（或三相五线）AC380V±10% 50Hz
2. 整机容量：＜8kVA
3. 提升高度：1600mm
4. 驱动方式：变频（节能自起动）
5. 智能考核器： 内存：4G;容量：64G;屏幕为 8.4 寸LED 10点电容触摸屏;分辨率：800*600;内置无线WiFi和网终接口
6. 监控系统：电压、电流工况实时监控。
7. 故障�？椋壕哂�32位常见故障模拟设置功能。
8. 安全�；ぃ壕哂斜；そ拥�、过载、过流、漏电流保护功能，安全符合国家标准。
9. 扶梯尺寸：8000mm（长）×2800mm（宽）×3700mm（高）
10. 控制台尺寸：1200×750×1210mm
11. 装置结构：实训扶梯为钢结构，实验台为铁质双层亚光密纹喷塑结构，梯级观光平台为四方钢管与花纹钢板及C形钢拼接而成，坚固耐用。
三、实验装置的基本配置
1、交流供电电源：提供三相五线交流电源（AC380V），带有过流漏电�；ご胧�。
2、人身安全�；ぬ逑低常菏笛樘ㄉ献坝械缌餍吐┑绫；ぷ爸�，控制屏内线路或强电输出回路若有漏电现象，立即切断电源，确保实验人员和设备安全。
3、实验台：面板上安装有电压和电流监控表，可以实时直观地观察电梯的工作状态，电梯形态逼真；完全采用工业实际使用的电梯研制而成。电梯配备有完整而详细的线路原理图，方便分析设备工作原理及线路故障分析和排除。
4、故障设置：面板根据不同配置设有20-28不等的故障开关，29-32为备用的开关，方便教学过程中随机设置电梯安全线路故障，充分适应教学内容变化的需要。
5、实验桌：实验桌由工业标准铝型材搭建，型材表面通过电氧化处理，美观大方、经久耐用。桌面采用高密度板材，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。
6、楼梯上下平台：扶梯下部出入口有四方钢管焊接而成具一定斜坡的踏步平台，平台三边具有安全护手栏杆框架，踏步采用180mmC形钢焊接而成，坚固耐用。平台上表面铺设花纹钢板，需具备防滑作用。扶梯上部出入口平台上三个方向具有护手栏杆设计，上部平台距地表面有具有一定斜坡的踏步楼梯对接而成，方便学生出入上平台方便安全，踏步楼梯两侧面也安装护手拦杆。扶梯上下部出入口平台栏杆框架内嵌缕空铁质安全护板，安全护板表面采用喷塑工艺处理。
四、实验项目及主要内容：
1、让学生熟悉工业常用人行道扶梯的工作原理、结构组成，低压电器的结构及原理。
2、通过分析电气原理图，学生借助原理图分析，掌握电梯的安全�；ず凸ぷ餍翁�；并通过分析测量，找出故障点所在位置，深刻理解电梯的运行原理。
3、提高学生实际的动手分析能力，实际提高技能操作水平。
4、通过对电梯故障的分析、排除，完成电梯常见故障的认知和理解。
五、实验室综合实训考核学习系统
本系统平台内含四大模块：
★1、智能考核系统�？椋�
考核机配置为：内存：4G;容量：64G;屏幕为 8.4 寸LED10点电容触摸屏;分辨率：800*600;内置无线WiFi和网终接口。
考核机自带学生端软件和教师端软件，教师端软件也可安装在不同的主机上。故障考核内容能实现32项故障考核功能。
用户可选择通过无线或RS-232串口通讯、485通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、学生信息登记、参数设定、远程起动、信息反馈、考核评分等功能。
教师通过教师端软件对设备设置故障：多台设备随机模式设定；故障分初级、中级、高级三种等级；故障总数设定；设备号设定；故障随机数量设定；
学生信息管理：教师端可以对学生姓名、性别、学号、班级、学科及照片等进行登记注册。
◎考核内容管理：教师端可以对登记注册的学生登陆某设备号和等级考试进行分类管理。
◎综合操作管理：教师端可以对学员是否单机模式或多机模式操作进行分类；出题方式可选定直接或题库两种模式；考试时间可设定和保存；最后题库试卷发布等操作。
◎故障提示管理：教师端可以对每个故障设定代码和故障产生时的现象入排除方法进行文字描述并显示在学生端考核界面上；同时软件具有在线查看故障在线路图中的某点位置图，方便学员理解和加深对故障的认知和排除。
◎试卷查询：可对本次学员信息、学号、设备号、分数、类别、所有故障点回答是否有效进行查询。
◎分数查询：可对本次学员信息、学号、设备号、分数进行查询。
◎学生端答题考核：考核方式分直接和题库两种模式。点击开始后选择学生证件号开始答题，教师端显示正在答题的学生信息。通过这套系统，从而真实的模拟出电梯发生的故障，能够让学生在产生故障等过程中学习电梯维修能力；
◎提交试卷：选完后，直接按“提交试卷”按钮，完成此次的考试答题。
◎学生端故障调试模式：输入调试密码，点击对应故障号对所有故障点进行通与断测试。
◎学生端显示界面采用8寸高清晰彩色液晶10点电容触控屏，中文菜单式触控操作界面，人机对话友好。教师端可控制任意一台带驱动�？榈氖笛瞪璞�。
★2、配套仿真互动拆装软件：
1、自动扶梯仿真互动拆装实训系统(以下简称：本软件)是基于WEB3D虚拟现实技术平台开发构建的仿真教学软件，可对扶梯的内部结构组成以及拆装过程和工作原理进行直观的动态展示，弥补了扶梯实训设备的上述不足，让学生沉浸在仿真互动实训软件中，身临其境的互动体验，积极参与，主动探索知识，可根据自身实际需求随时随地，模拟任何场景，自由自在的教学。所有设备、器材、零部件都是虚拟的，在教学的过程中不会因为任何错误操作造成危险事故，也不会因为操作失误而造成损失，大幅降低实验设备的维护费用以及对实验器材的损伤，每一个学生均可以参与其中，有效的改变了以往因实训设备不足迫使学生分组学习的局面。
2、本软件包含扶梯仿真软件简介、扶梯电气线路图、扶梯零部件名称、扶梯拆卸仿真演示、扶梯拆卸引导练习、自动扶梯的工作原理、教学资源包等功能模块，各模块又根据知识内容细分为桁架结构、驱动主机(曳引机)、梯级与梯路、驱动装置、扶手装置、防护装置六个节点。
3、扶梯零部件名称模块以三维动态的模型展示扶梯的各个零部件，用户可以360度任意视角自由的查看，对零部件进行缩放、平移、旋转、隐藏、显示等交互操作，用户还可选择查看动态的爆炸视图，便于了解其内部的构造，每个零部件会显示一个对应的小标签，当用户点击该标签后将显示该零部件的名称和介绍说明。
4、扶梯拆卸仿真演示通过三维交互的动画来动态的展示扶梯拆卸过程，按照特定的逻辑顺序而设定，有拆装的先后顺序，符合实际操作中的流程和顺序。此�？槭俏说谝淮问褂貌鹱胺抡娴氖ι煜ふ返牟僮髁鞒毯筒鹱八承蛞约白⒁馐孪�。在扶梯拆卸引导练习模式中，将要拆装的零件会闪烁发光，提示用户当前应该拆装此零部件，点击该零件，将反馈一个正确的提示音并播放该零件的拆装动画，如果操作错误，将反馈一个错误提示音并视为无效操作不播放任何动画，直到选择正确拆装顺序的零件，软件才会播放其对应的动画，完成之后再开始下一动作。
5、自动扶梯的工作原理分为曳引机、梯级梯路、驱动装置和扶手装置四个节点，充分的发挥三维动画的技术优势，立体直观的动态展示扶梯的工作状态，各机构部件的协同工作过程，并通过剖切、透明等方式展示其机构运行的原理。
6、本软件还将提供扶梯的电气线路图，或零部件的布局结构图纸，通过二维三维结合的方式，可对结构原理以及知识点做完整的解析。
★3、自测模拟试题模块
1）.考核系统包括试题库管理�？�、试卷生成�？楹投ㄊ笨际阅？�。
2）.考核系统具有学员登陆、座位号、性别等身份核实功能。
3）.试题库管理�？榭梢远蕴饪饨醒≡裉砑雍捅嗉芾�。
4）.题库编辑模块可以编辑筛选题目的内容、选项答案、题目性质：二项选择、三项选择、四项选择等。
5）.题库编辑模块可以批量删除题库中不需要的题目。
6）.试卷生成模块可以根据题目的类型、数量自动随机生成100道考试试卷。
7）.考试模块具有定时器，可以提示用户已使用的考试时间。
8）.考试�？橹С值目际蕴庑陀械パ√�、多选题、判断题。
9）.考试模块每一道题有单独的显示页面，题目的切换可以通过”上一题“、“下一题”两个按钮，或者通过鼠标单击定位到某一个题目。
10）.考试�？槊恳坏捞庥�“答案提示”及“纠错”两个按钮。
11）.考试�？橥瓿纱鹛夂�，可以提交试卷，通过系统实时智能监测，可以提醒用户是否已经完整答题。
12）.考试�？樘峤皇跃砗螅梢杂上低衬谥玫闹悄芷拦酪孀远拦朗跃�，并生成考试结果报表和得分情况。
13）.考试结果报表总体展示答题的数量和对错情况、考试用时以及详细列出考试题目的内容与答题情况，可以看任何一道已提交试题的答题情况，包括：正确、错误、未答。
14）题库试卷�？椋喊绶鎏菸薇Ｑㄒ道砺厶饪�、电梯安装维修作业人员理论考试练习题库、自动扶梯习题题库等三种。
★4、自动扶梯安全部件识别软件系统
安全部件识别练习系统能进行自动扶梯机械、电气部件的识别实训、考核，通过实训可以让学生快速识别自动扶梯机械部件和电气部件，了解其作用、安装位置等自动扶梯基础知识，从而让其快速地掌握自动扶梯的基本结构与原理。老师可以根据教学需要对学生进行自动扶梯机械部件与电气部件的识别实训与考核使用。
◎标号：对应扶梯彩图所标识出的数字号码，每个号码用线条与扶梯各部件相对应，
◎上一号：标号如果大于1，标号减1，
◎下一号：标号加1，
◎确认：当选择完扶梯名称后，按此键，部件名称栏就会出现标号所对应的部件名称，给出正确或错误提示。
◎查看扶梯部件图片：软件具有调入扶梯立体彩图界面，方便学生了解技校标号所处位置。
◎查看答案：系统列出标号所对应的扶梯部件名称。
◎软件具有正�；虼砦笊籼崾竟δ�。
★5、扶梯部件装配视频
（1）软件平台自带视频播放器功能：具有打开文件、播放、暂停、顺序播放、改变播放次数、前进播放、后退播放、截图工具、音量调整等功能按钮。
（2）视频内容包括：桁架装配视频、梯级装配视频、曳引机装配视频、自动扶梯视频等
六、自动扶梯的结构特点
    自动扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。
具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，
如车站、码头、商场等处，得以广泛应用。本扶梯具备运输能力，各传动零件均采用金属件精制而成。

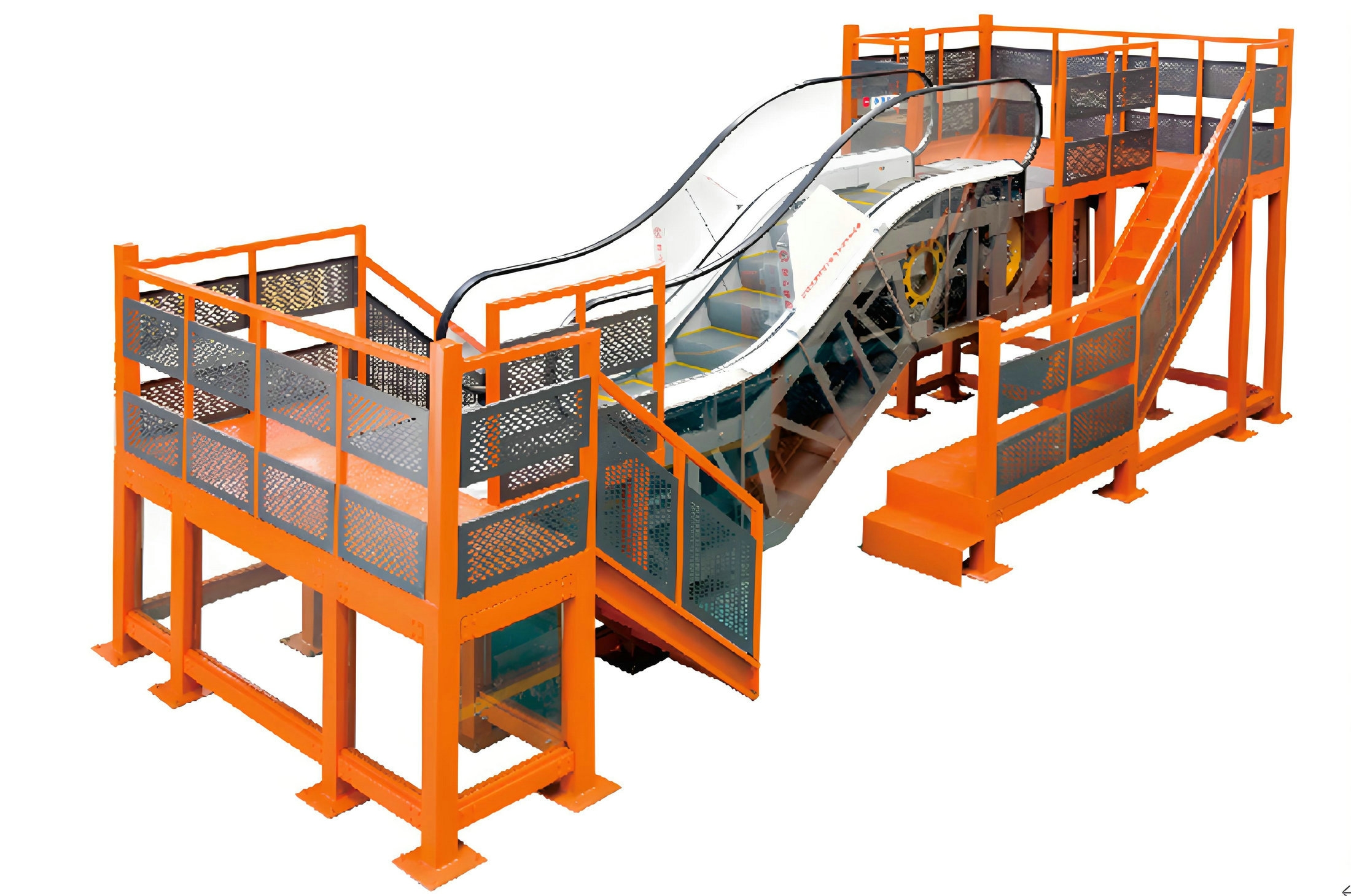

1.整体外形图
教学扶梯实训设备整体外形图
教学扶梯实训设备

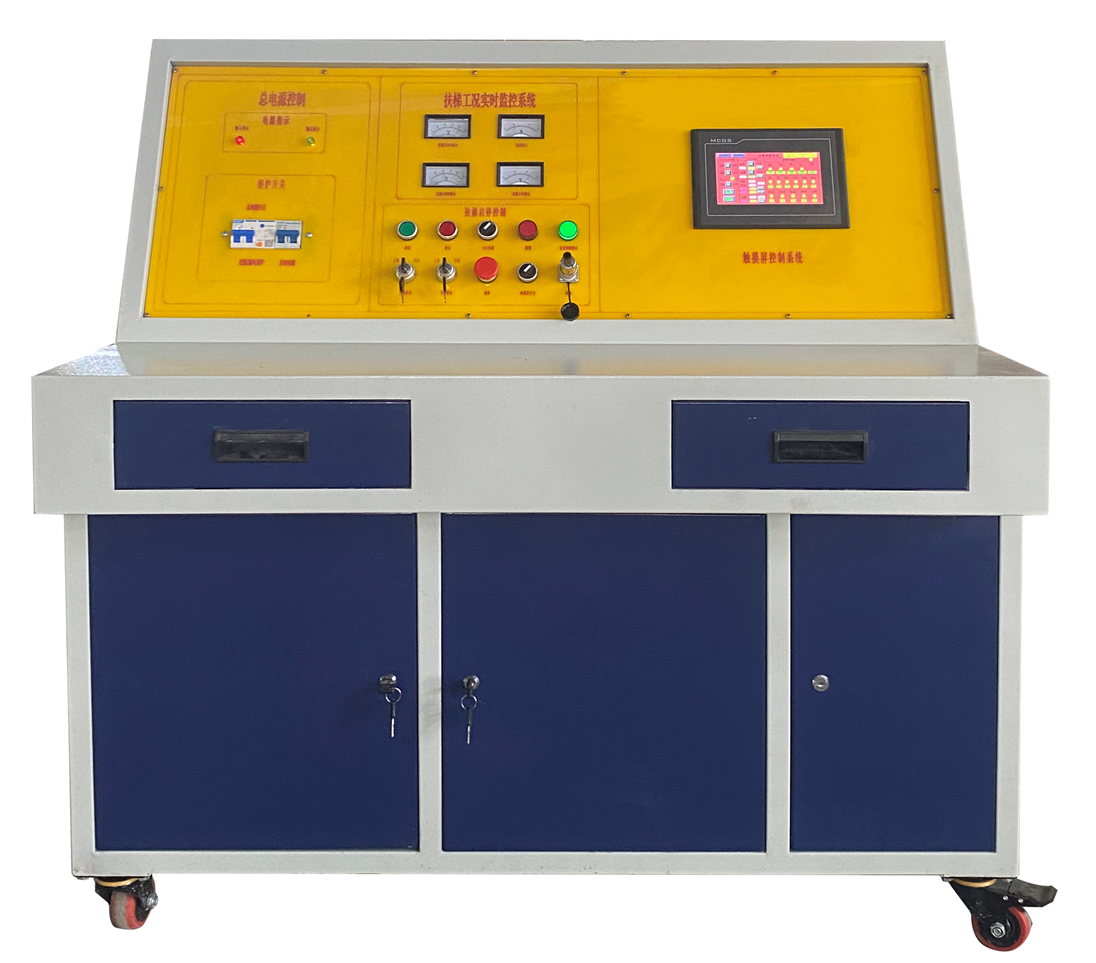

2.实训控制台
实训控制台
七、自动扶梯技术规格表
序 号 内                  容 非标
1 总体说明
1．1 电梯编号：L1-L2
1．2 建筑物类型：校内实训室
1．3 扶手支架类型：苗条型
1．4 扶手支架高度： 900mm
1．5 适用标准    ：GB16899-1997
2 主要技术参数：
2．1 安装方式    ：室内
2．2 布置方式    ：单台
2．3 提升高度    ：1600mm
2．4 倾角        ：35º
2．5 梯级宽度    ：1000mm
2．6 水平梯级    ：2K
2．7 速度        ：0.5 m/s
2．8 供电方式    ：三相五线制
2．9 电机电压    ：380V
2．10 照明电压    ：36V
2．11 频率        ：50HZ
2．12 减速机      ：蜗轮蜗杆
2．13 控制屏安装  ：桁架内
2．14 起动        ：星、三角
2．15 起动方式    ：钥匙
3 型材
3．1 扶手支架型材  ：发纹不锈钢
3．2 护壁板        ：透明钢化玻璃
3．3 内盖板        ：发纹不锈钢
3．4 外盖板        ：发纹不锈钢
3．5 围裙板        ：发纹不锈钢
3．6 梯级          ：不锈钢
3．7 梯级颜色      ：黑色（带黄边框）
3．8 扶手带        ：黑色
3．9 前沿板及盖板  ：发纹不锈钢
3．10 梳齿          ：合成树脂
4 故障显示（中文）
5 变频节能功能

八、自动扶梯主要部件配置表
序号 名称 数量 单位 备注
1 扶梯框架 1 套
2 金属骨架 1 套
3 曳引装置 1 套 立式曳引机、减速机、链轮等部件。
4 驱动装置 2 套 驱动轮、驱动链、主驱动链轮、梯级链等。
5 梯路导轨 3 块 导轨、返轨、导轨支架、转向壁等部件。
6 梯级、梯级传动链 1 套
7 梳齿前沿板 1 套
8 张紧装置 1 套 张紧小车、梯级链轮等部件。
9 上下机房配电柜 3 套
10 变频器 1 套
11 各种保护装置 1 套
12 各种安全开关 1 套
13 起动停止开关 1 套
14 检测装置 1 套
15 油泵 1 套
16 实训工具 1 套
17 随机资料 1 套 实训说明书、指导书、电气原理图等。

九、自动扶梯主要功能
序号 功能名称 功能说明 备注
1 双向运行 操作上下进出口处钥匙开关，可实现上行或下行 　
2 紧急停止 按上下进出口处急停按钮，可使扶梯停止运行 　
3 检修运行 操作检修盒，可进行检修点动运行 　
4 梯级安全照明 扶梯上下部的梯级下方装有照明灯提醒乘客注意安全 　
5 扶手带入口安全装置 扶手带入口处有异物则设备停止运行 　
6 梯级安全运行装置 梯级发生断裂下陷时设备停止运行 　
7 梳齿板安全装置 梯级与梳齿板之间夹入异物则设备停止运行 　
8 扶手带安全装置 发生扶手带断裂则设备停止运行 　
9 梯级链安全装置 梯级链断裂或超过延伸长度则设备停止运行 　
10 围裙板安全装置 梯级与围裙板之间夹入异物则设备停止运行 　
11 超欠速安全装置 当设备运行速度大于额定速度的20%或下于额定速度的80%时，设备停止运行 　
12 超载安全装置 运行电流大于额定电流15%则设备停止运行 　
13 松闸安全装置 制动装置没有安全打开或失灵则设备停止运行 　
14 静电�；� 消除梯级运行（踏板）在运行中产生的静电 　
15 驱动链断链�；� 当驱动链断裂或过长时设备停止运行 　
16 非操作逆转保护 设备和扶手带的运行方向与指定方向相反时设备停止运行 　
17 断、错相�；� 动力电源缺相或错相时设备停止运行 　
18 短路�；� 电源回路短路时设备停止运行 　
19 故障显示（中文） 设备运行发生故障时，自动显示故障发生部位
20 变频驱动 使设备启动平稳，无乘客时慢速或停止，可节能40%，减少蜂值电流70%


 十、主要实训项目：
自动扶梯的安全操作与使用实训
梯级的拆装操作与实训
梳齿板的调整与实训
扶手带的张紧调整与实训
梯级链张紧调整与实训
制动器的调整与实训
维护保养前的安全知识操作与实训
日常维护保养
自动扶梯紧急救援
自动扶梯安全回路故障查找及排除实训
自动扶梯检修电路故障查找及排除实训
自动扶梯安全监控电路故障查找及排除实训
自动扶梯动力电路故障查找及排除实训
自动扶梯控制电路故障查找及排除实训
 自动扶梯控制电路故障在线考核实训
