自动扶梯实训装置
[规格型号]： DB-FT880
[产品名称]： 自动扶梯实训装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
  DB-FT880自动扶梯实训装置

  电动枎梯一般是斜置。行人在扶梯的一端站上自动行走的梯级，便会自动被带到扶梯的另一端，途中梯级会 一路保持水平。枎梯在两旁设有跟梯级同步移动的扶手，供使用者扶握。电动扶梯可以是永远向一个方向行走，但多数都可以根据时间、人流等需要，由管理人员控制行走方向。另一种和电动扶梯十分类似的行人运输工具，是自动人行道(Automatic Sidewalk)。两者的分别主要是自动行人道是没有梯级的；多数只会在平地上行走，或是稍微倾斜。
 自动扶梯的核心部件是两根链条，它们绕着两对齿轮进行循环转动。在扶梯顶部，有一台电动机驱动传动齿轮，以转动链圈。典型的自动扶梯使用100马力的发动机来转动齿轮。发动机和链条系统都安装在构架中，构架是指在两个楼层间延伸的金属结构。
与传送带移动一个平面不同，链圈移动的是一组台阶。自动扶梯最有趣的地方是这些台阶的移动方式。链条移动时，台阶一直保持水平。在自动扶梯的顶部和底部，台阶彼此折叠，形成一个平台。这样使上、下自动扶梯比较容易。
自动扶梯上的每一个台阶都有两组轮子，它们沿着两个分离的轨道转动。上部装置（靠近台阶顶部的轮子）与转动的链条相连，并由位于自动扶梯顶部的驱动齿轮拉动。其他组的轮子只是沿着轨道滑动，跟在第一组轮子后面。
两条轨道彼此隔开，这样可使每个台阶保持水平。在自动扶梯的顶部和底部，轨道呈水平位置，从而使台阶展平。每个台阶内部有一连串的凹槽，以便在展平的过程中与前后两个台阶连接在一起。
除转动主链环外，自动扶梯中的电动机还能移动扶手。扶手只是一条绕着一连串轮子进行循环的橡胶输送带。该输送带是精确配置的，以便与台阶的移动速度完全相同，让乘用者感到平稳。
自动扶梯系统不像电梯那样能够使人上升几十层楼，但很适用于提供短距离运输。这是因为自动扶梯的高负载率。电梯满员后，必须等它到达指定楼层并返回后其他人才能上电梯。而在自动扶梯上，只要有一个人到达上层，就会为其他人腾出位置。

自动扶梯

自动扶梯实训装置设计、制造、安装执行标准

（1）GB7588-2003  《电梯制造与安装安全规范》
（2）GB16899-2011  《自动扶梯和自动人行道的制造与安装安全规范》
（3）GB/T 10058-2009 《电梯技术条件》
（4）GB/T 10059-2009 《电梯试验方法》
（5）GB/T 10060-2011  《电梯安装验收规范》
（6）GB/T7025-2008 《电梯主参数及轿厢、井道、机房的型式与尺寸》
（7）GB8903-2005  《电梯用钢丝绳》
（9）GB/T 22562-2008 《电梯T型导轨》
（11）JG/T5072.3-1996 《电梯对重用空心导轨》


自动扶梯及人行道产品特点
自动扶梯及自动人行道，广泛应用于商厦、超市、地铁、车站、商务中心等公共场所，其良好的性能及外观既能满足室内优雅、精致的商用楼需要，又能满足环境一般的场所使用。
完全依据欧洲标准化委员会EN115《自动扶梯和自动人行道制造与安装安全规范》（符合GB16899-1997），通过合理的设计和精确的加工，使得的扶梯产品使用方便、维护简单、安全可靠，充分展现了产品的先进性能，同时本着为广大用户利益出发，有效地降低能耗。使其优越的稳定性及可靠性充分地满足乘客舒适感要求。

一、节能环保的先进设计
我公司在吸收国外先进技术基础上，自主研发的MPK108自动扶梯实训装置，其主控制芯片采用microchip公司的16位高端DSPic嵌入式控制芯片，兼有DSP和PIC芯片优点，大大提高了数据的运算处理能力,输入输出点极为丰富,最多可允许32路输入和26路输出，为后期的功能扩展提供方便。
自动扶梯实训装置

采用变频启动的自动扶梯实训装置，降低了扶梯的启动电流，减少了机械冲击，使零部件得到�；�，扶梯启动更平稳，延长了扶梯的使用寿命。
通过检测装置对乘客的检测，实现自动扶梯的自动运行功能。当乘客进入检测区域后自动扶梯启动运行或从低速过渡到额定速度运行，在设定的时间间隔内无人乘坐时自动扶梯恢复到原设定状态，减少了运行时间，大大降低了能耗。运行显示功能，提示乘客自动扶梯所处的运行状态，避免乘客反向乘梯。如果乘客忽略了运行显示装置的提示进而反向乘梯时，自动扶梯在乘客进入梯级之前，自动启动运行，进一步提醒乘客扶梯所处状态，充分体现了产品的人性化设计。
通过先进的设计理念和精密的生产加工，使自动扶梯实训装置产品的环保功能得到最大的体现：
⑴产品噪音小于60分贝。
⑵防止润滑油泄漏采用集油槽设计，另外我公司桁架底板采用满焊焊接，也避免了润滑油泄漏出现。为了减少机件相对运动摩擦产生的热量，降低磨损，通过程序及时对运动部件进行充分润滑，减少人工维护。

自动扶梯
⑶电磁干扰防止措施：自动扶梯实训装置电器原理中采用三向五线制，地线和零线分离，在接触器加装阻容吸收块，电控制柜内部安装接地铜牌与桁架相连�？刂乒褚淹ü虾９ひ底远潜硌芯克腅MC检测，控制柜在出厂前要进行严格的EMC试验。
二、稳定可靠的生产加工
1）桁架工装：
集成有轨迹桁架焊接工装，是公司依据德国技术自行开发设计的系列化人行道、扶梯桁架的专业制造设备。其主要特点：
 制造精度高，定位准确、快速，可实现0-35º任意调节。
 可一次完成提升高度2-8m桁架的焊接。
  满足0.6m、0.8m、1.0m梯级宽度系列桁架的制造要求。
 微调系统采用进口的轴承，直线导轨，微动进给调节装置使桁架制造精度更高。桁架单片的平面精度可以控制在3mm以内。
 实现桁架的有序化生产，提高了产品的质量，大大缩短了产品的制造周期。

生产设备
2）齿轮传动扶梯曳引机加工
引进先进的日本马扎克加工卧式中心、立式加工中心、美国格里森463及137弧齿锥齿轮磨齿机等一系列先进的加工设备，保证了扶梯曳引机的加工精度。

立式加工中心
3）电控柜生产设备
采用意大利萨瓦尼尼柔性生产线，日本VIPROS-357Q转塔是多工位加工中心、德国激光切割中心、德国数控液压冲剪加工中心等先进设备生产的控制柜，以科学的生产线分配工序，标准化作业生产，保证了产品的一致性和稳定性。

三、精确完整的检测保障
在桁架在生产加工过程中，每一道工序，都将通过超声波探伤对桁架进行检测，从而保证了桁架在生产过程中的焊接质量
TES1350A噪声仪、振通911K扭振仪、Riovidio/vm-63a振动仪、TI110EL测温仪以及曳引机动态跑合加载测试仪是齿轮传动扶梯曳引机检测的有力保证。
通过控制柜测试台、电气部件检测台、产品检测台、高低温实验柜、振动试验台、整梯测试系统试验台等先进的专业试验装置进行模拟试验、测试。300万次无故障连续疲劳实验，不断对整梯、电控柜、安全开关等的运行性能、可靠性进行测试充分保证产品的质量及性能。
控制柜测试台对生产出的控制柜进行模拟运行检测。
电气部件检测台对入厂的电气元件通过专业检测装置进行模拟检测、筛选及疲劳实验。
振动试验台对电气控制的关键部件进行振动试验
高低温实验柜对产品电气进行高温、低温、高湿度状态进行测试。
整梯测试系统试验台对梯级、扶手带、安全�；ぷ爸玫冉腥�、严格的运行检测。

四、安全舒适的乘坐体验
自动扶梯实训装置变频启动降低了扶梯的启动电流，减少了机械冲击，使零部件得到�；�，扶梯启动更平稳，使乘客有一个舒适的乘梯体验。
国家标准要求桁架系统最大挠度不应超过支撑距离的1/750。公司要求桁架挠度不应超过支撑距离的1/850。保障了产品运行的平稳性、安全性及稳定性。

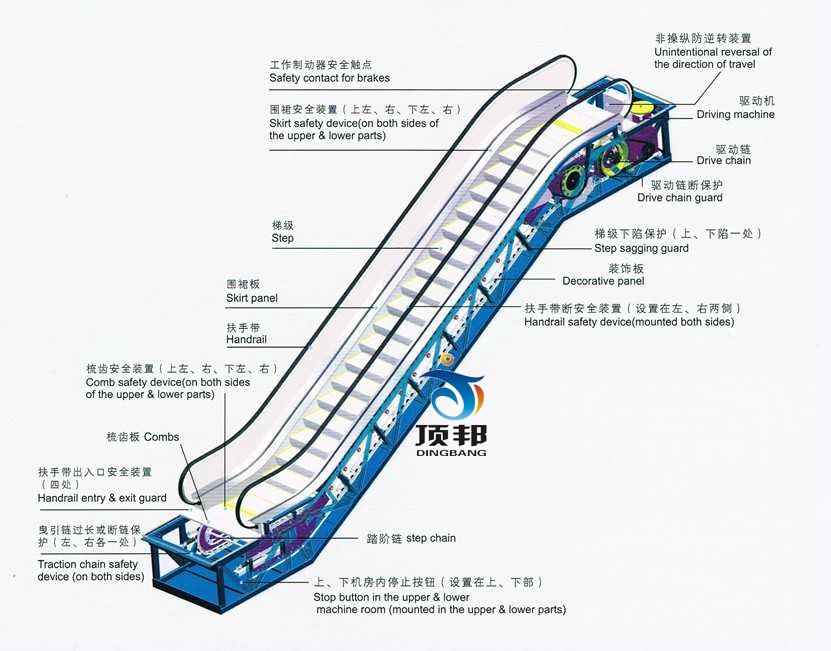

JC系列自动扶梯的多种安全装置，是严格依据欧洲标准化委员会EN115《自动扶梯和自动人行道制造与安装安全规范》（符合GB16899-1997）进行设计和制造的，对扶梯运行进行时时监控，最大地保障了设备与人身的安全。
急�？� 过载保护
电源断相、错相�；� 电磁制动器
梳齿板安全装置 非操作逆转�；ぷ爸�
超速保护装置 驱动链安全装置
梯级安全装置 梯级黄色边框
围裙板安全开关 扶手带出入口安全装置
梯级曳引链安全开关 扶手带速度监控
当扶手带断裂或运行速度偏低时，扶梯停止运行。 梯级数量监控：梯级一旦丢失，保证遗失梯级处在进入梳齿板之前停止运行。

五、操作方便的维修保养
自动扶梯实训装置具有故障显示功能，扶梯通电后，通过信息显示窗可以显示其运行状态和故障信息。如果自动扶梯出现故障，维保人员不必拆开扶梯检查，通过扶梯外部的故障显示窗就能直接判断故障原因以及故障的具体位置，使维护变得更为方便快捷。
防止润滑油泄漏采用集油槽设计，另外我公司桁架底板采用满焊焊接，也避免了润滑油泄漏出现。自动润滑装置使维保工作量大大减少。
扶手系统采用压带驱动设计，同比通常的多楔带方式驱动，扶手带的同步性得到充分保证，乘坐时更加安全可靠，同时使维护工作降到最低频次。
产品的主轮、副轮采用双密封轴承，有效提高了主副轮的使用寿命，使维修的频次降到最低。
◆ 系统功能
(1)、当没有人的时候，变频自动人行道会慢速运行，以便节能，当有人乘坐自动人行道的时候，它会自动启动。
(2)、在出入口处操纵盒内的一个钥匙开关控制运行方向，学生用随梯发给的专用钥匙即可根据需要选择运行方向。(1)、有运行指示标志
(3)、该系统采用电器原理中的三相五线制，地线和零线分离，在接触器加装阻容吸收块，电控制柜内部安装接地铜排连。
(4)、具有自动润滑装置，能定时自动对系统加油，使运动部件能够得到理想的润滑，大大减少了维护的工作量。
(5)、具有扶手带速度监控：自动人行道的每条扶手带都设有保护装置，当扶手带破断时使自动人行道停止运行。
(6)、具有机械摩擦式附加制动器，当自动人行道无载或带制动载荷（ 120kg/级）下行超速至1.3 倍时，附加制动器动作；
(7)、PLC接口与PC机进行实时通信，可以让学生进行编程和分析，进行优化程序。
(8)、部分采用有机玻璃进行包装，让学生完全可以看到电梯内部结构，实时运转状态。
(9)、部分采用有机玻璃进行包装，让学生完全可以看到电梯内部结构，实时运转状态。
(10)、梯级数量监控：通过安装在梯级下部的接近开关对梯级的数量进行监控，开关发出的信号被控制系统时时采集，梯级一旦丢失，
系统便发出故障信号，并且保证遗失的梯级 处在进入梳齿板之前停止运行。

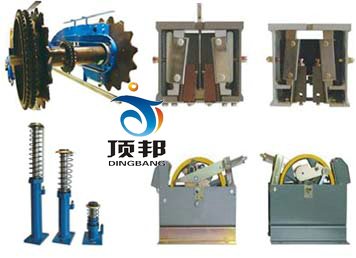

◆ 主要部件


自动扶梯实训装置
自动扶梯实训装置		 上梯路
自动人人行道上梯路由左右侧板分别在单片焊胎上定位，与主、副轮导轨组焊，然后上组合焊胎，用槽钢、无缝组管焊；再装上扶手驱动、副轮回转臂、接油盒等件构成。

下梯路
由左右侧板分别在单片焊胎定位，与主、副轮导轨焊接，再转组合焊胎，用槽钢，无缝管组焊；然后装上副轮回转臂，张紧装置等构成下梯路　


◆ 其它部件

　　自动人行道上梯路由左右侧板分别在单片焊胎上定

位， 与主、副轮导轨组焊，然后上组合焊胎，用槽钢

、无缝 管组焊；再装上扶手驱动、副轮回转臂、接油

盒等件构成。

　　人行道主驱动是由主轴、轴承、空心轴、梯级链轮

，大链轮等件组成。

 自动扶梯实训装置

◆ 系统特点

1）节能、舒适：当没有人坐自动人行道的时候，变频自动人行道会慢速运行，以便节能，当有人乘坐自动人行道的时候，它会自动启动，
这种电梯会明显减少运行时间，将能源1）节能、舒适：当没有人坐自动人行道的时候，变频自动人行道会慢速运行，以便节能，当有人乘
坐自动人行道的时候，它会自动启动，这种电梯会明显减少运行时间，将能源消耗减少50%，同时延长了自动人行道使用寿命。使用成熟
的进口矢量调频调压变频控制，将控制系统精密计算后输出的最佳速度变化曲线完美地应用在电梯的运行中，消除了乘坐电梯的不适感，
使电梯启动更加平滑。
2）特有故障显示装置：该装置可以显示自动人行道的运行状态和故障信息，使维护变得更加方便快捷。
3) 扶手带速度监控：�；ぴ硎欠鍪执氪勰诘牡枷蚬雎纸裘芙哟�，即扶手带运行速度决定导向滚轮的圆周速度。在导向滚轮上设置一个
螺钉，滚轮在滚轮轴上转动，而滚轮轴固定在滚轮支架上，在支架上也装有一个接近开关。此时，导向滚轮与扶手带紧密接触，能随运行中
的扶手带同步转动，并可通过螺钉使接近开关产生连续的脉冲，从而监控扶手带的速度。当扶手带与梯级的速度差超出0~+2%并持续5秒
钟时，向系统发出信号，当这种速度超出-5%~+5%并持续5秒以上时，应使自动人行道停止。
◆ 规格
总长度：6～ 8m
宽 度： 800mm


DB-FT880自动扶梯实训装置
技术规格单
产品代号： DB-FT880
产品型号： DB-FT880
驱动主机： 高精度蜗轮蜗杆驱动主机
梯级宽度： 600mm
倾    角： 35°
提升高度： 3000mm
额定速度： 0.5M/S
输送能力： 6000人/小时
桁架材料： 优质矩形管
扶手支架： 发纹不锈钢
扶手栏板： 10mm透明强化安全玻璃
扶 手 带： 连续黑色合成橡胶活动扶手带
扶手照明： 无
围 裙 板： 发纹不锈钢
内外盖板： 发纹不锈钢
出入口地板： 不锈钢
梳    齿： 合成树脂（黄色）
梯    级： 不锈钢，带黄色安全分界线
水平梯级： 上下出入口各两级
启动方式： 光电检测自动变频启动运行
运行方式： 向上/向下可逆行操纵
电    源： 动力：三相380V，50HZ;
照    明： 单相220V，50HZ;
安全装置： 标准




主要部件配置表
（DB-FT880自动扶梯实训装置）
序号 名称 规格型号 品牌 产地 备注
1 主控系统 MPK108 上海顶邦 上海 微机控制
2 接触器 SC系列 FUJI 全球采购
3 空气开关 S系列 ABB 全球采购
4 热继电器 TR-N2/3系列 FUJI 全球采购
5 接近开关 NI5-G12-AN16X TURCK 全球采购
6 插件 AMP系列 TYCO 全球采购
7 驱动主机 JC配套   中国
8 桁架   上海顶邦 中国上海
9 上下部梯路   上海顶邦 中国上海
10 自动润滑装置 电梯专用 DB配套 中国
11 梯级 电梯专用 DB配套 中国
12 扶手带 电梯专用 DB配套 中国
13 变频器 SK系列 CT 全球采购 （变频启动）
14 光电开关 AMP21C500 TELCO 全球采购 （变频启动）
15 方向指示器   上海顶邦 中国上海 （变频启动）


注：以上配置可能会根据产品优化设计的需要，适时进行调整供应商及产地。我公司保证零部件在调整后，不会对电梯产品质量产生任何负面影响。如遇调整恕不另行通知。
