多层电梯实训装置
[规格型号]： DB-11DT
[产品名称]： 多层电梯实训装置
[价　　格]： 询价
[产品参数]：
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

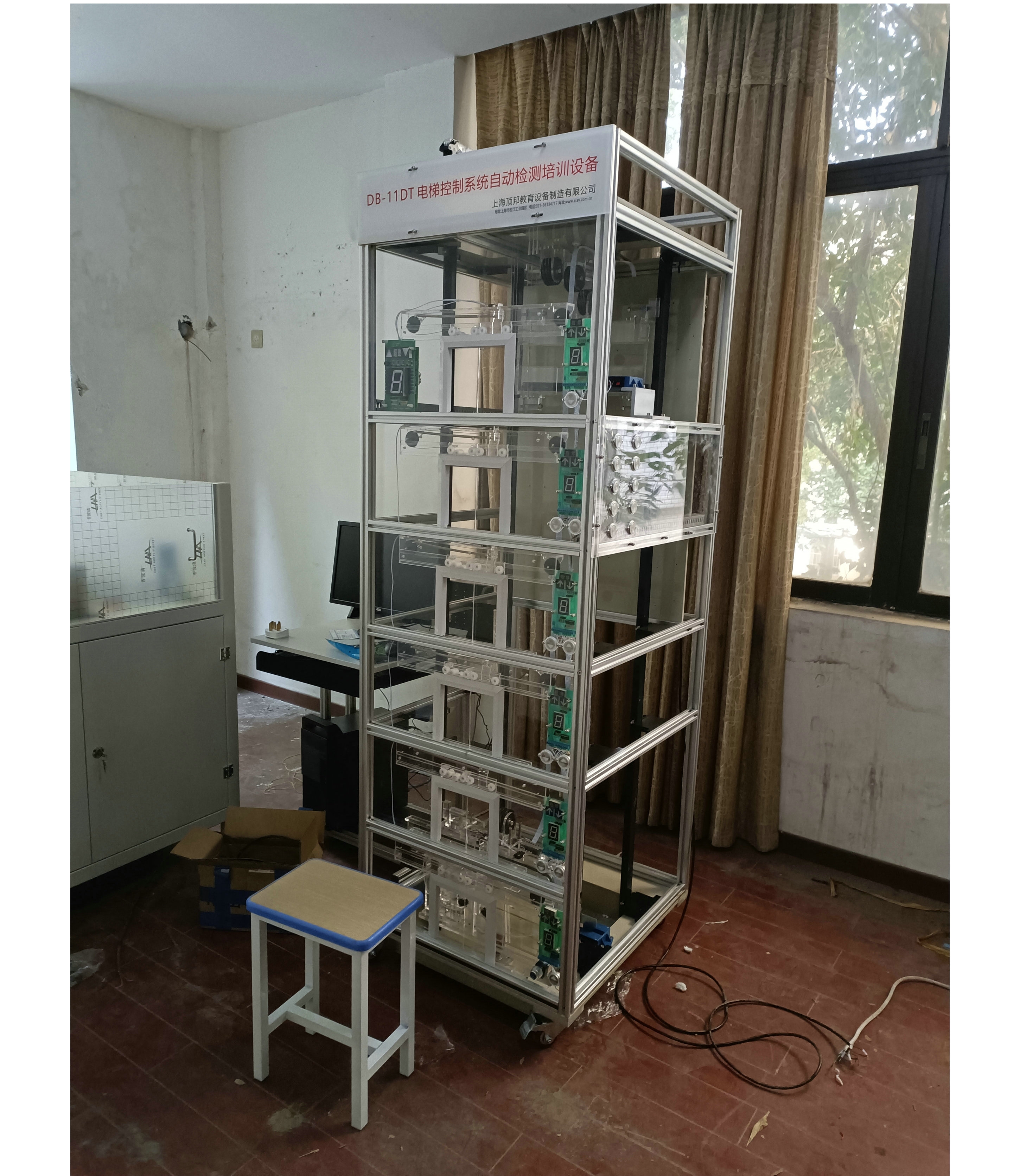

DB-11DT 多层电梯实训装置（六层)
多层电梯实训装置


"DB-11DT型多层电梯实训装置"是为机电一体化教学要求而研发的，它集PLC、变频调速、传感器检测、位置控制、复杂的开关量控制、时序逻辑控制有机结合于一体的教学装置�？陕恪犊杀喑炭刂萍际酢贰ⅰ断执缣菘刂萍际酢�、《电梯技术》等课程的实训教学，适合于各职业院校、中专、技工学校的学生进行电梯检修及PLC实训。
一、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度范围为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1.0kVA
4.外形尺寸：800mm×500mm×1880mm
5. ★配套电梯多媒体课件适应所有的教材，内容丰富并可随意调取。合理地运用多媒体课件教学系统，可以很大程度上减轻老师讲课的工作量。(包含以下内容):
1.电梯的基础知识
1.1--电梯的基本构成
1.2--垂直电梯的认识
1.3--自动扶梯的认识
2.电梯结构配置
2.1升降电梯的驱动方式
2.2轿厢系统的组成
2.3重量平衡系统及导向系统
2.4电梯门系统的工作机理
2.5电梯电力拖动系统与电气控制系统的构成
2.6安全系统的�；ぴ�
2.7扶梯的基本结构与相关概念以及驱动方式
2.8安全装置的�；ぴ�
2.9扶手装置的工作原理
3.电梯电气信号和控制电路的功能分析及故障诊断
3.1.1--电梯电气组成及控制信号功能认识
3.2.1--电梯运行控制原理和功能的认知
3.3.1--开关门控制电路
3.4.1--轿内指令电路和层站召唤电路的功能分析和故障诊断
3.5.1--定向选层电路
3.5.2--指层电路
3.6.1--换速电路
3.7.1--平层电路
4.电梯设备保养
4.1--曳引机的保养
4.2--限速器的保养
4.3--电梯故障时的紧急救援
4.4--轿厢的保养
4.5--电梯井道设备的保养
4.6--电梯底坑保养
4.7--电梯的维护与保养
5.电梯的安全操作规范
5.1--机房的基本操作
5.2--进出轿顶
5.3--进出底坑
5.4--操作升降电梯（1）
5.5--操作升降电梯（2）
5.6--操作扶梯
6.电梯的调试技术与故障排除
6.1--电梯调试前安全检查
6.2--电梯慢车调试
6.3--电梯快车调试
6.4--电梯故障排除方法
7.电梯安全教育课件(19个)
8.电梯安全使用
8.1--电梯安全文明搭乘守则及应急避险措施
8.2--电梯行政管理规定与设备管理制度
9.电梯盘车应急救援
9.1--HOPE电梯盘车救援
9.2--LENY电梯盘车救援

二、实训装置的基本配置及功能
1.多层电梯共有六层，楼层号标为"-1、1～5"，高度约1.8m。
2.电梯模型的电气部分由永磁低速同步电动机、变频器、PLC、欧姆龙编码器、语音到站钟等组成。
主机可选用西门子PLC和西门子变频器。
3.机械部分有框架、导轨、轿厢、配重机构及电梯呼盒组成。
4.提供实现现代化电梯控制各种功能的检测信号、控制执行机构和显示器件。检测信号分为外呼信号、内选信号、平层信号、位置检测信号、轿厢门开闭位置信号、轿厢门防夹保护信号、上/下极限位�；ば藕诺�。电梯轿厢可上下运行，轿厢门具有开关和限位等�；すδ�。显示实现每个楼层的当前轿厢所处位置楼层显示、运行方向显示、外呼/内选信号的回应显示。
5.电梯的主拖动由变频器驱动同步电机实现，能够仿真实际电梯的运行速度。带有检测电梯位置的编码器能精确检测轿厢位置，从而控制电梯的加速、减速过程。
6.检修、消防站，在电梯出现故障/测试电梯运行时，可在检修站操作电梯，控制电梯的运行方向，在安全时刻打开电梯门。消防：模拟练习在出现火灾等情况下，电梯的运行情况。
三、实训项目
1.变频调速系统
2.传感器调整
3.传感器检测
4.电机传动
5.采用光电编码器的定位控制
6.电梯控制系统的程序设计
7.变频调速，PLC编程，传感器调整等方面的综合训练
8.电梯消防、检修训练

友情提示：

1、货品验收：阁下收货时请检查多层电梯实训装置的货品外观，核实多层电梯实训装置的数量及配件，拒收处于受损状态的多层电梯实训装置；

2、质保：顶邦将为阁下提供多层电梯实训装置产品说明书内的质保条件和质保期，在质保范围内提供对多层电梯实训装置的免费维修，超出条件承诺时提供对多层电梯实训装置的有偿维修；

3、退换货：阁下单方面原因导致的多层电梯实训装置选型错误或多层电梯实训装置购买数量错误，造成多层电梯实训装置的退换货要求，将不被接受；

4、货期：多层电梯实训装置的发货期为参考值，如您需要了解多层电梯实训装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对多层电梯实训装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关多层电梯实训装置的咨询。
