2025-04-17
自动扶梯教学实训装置
[规格型号]： DB-16DT
[产品名称]： 自动扶梯教学实训装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
电动扶梯(Escalator)，亦称自动扶梯，或自动行人电梯、扶手电梯、电扶梯，是一种以运输带方式运送行人的运输工具。电动枎梯一般是斜置。行人在扶梯的一端站上自动行走的梯级，便会自动被带到扶梯的另一端，途中梯级会一路保持水平。枎梯在两旁设有跟梯级同步移动的扶手，供使用者扶握。电动扶梯可以是永远向一个方向行走，但多数都可以根据时间、人流等需要，由管理人员控制行走方向。另一种和电动扶梯十分类似的行人运输工具，是自动人行道(Automatic Sidewalk)。两者的分别主要是自动行人道是没有梯级的；多数只会在平地上行走，或是稍微倾斜。
  自动扶梯由梯路（变型的板式输送机）和两旁的扶手（变形的带式输送机）组成。其主要部件有梯级、牵引链条及链轮、导轨系统、主传动系统（包括电动机、减速装置、制动器及中间传动环节等）驱动主轴、梯路张紧装置、扶手系统、梳板、扶梯骨架和电气系统等。梯级在乘客入口处作水平运动（方便乘客登梯）以后逐渐形成阶梯；接近入口处阶梯逐渐消失，梯级再度作水平运动。这些运动都是由梯级主轮、辅轮分别沿不同的梯级导轨行走来实现的。

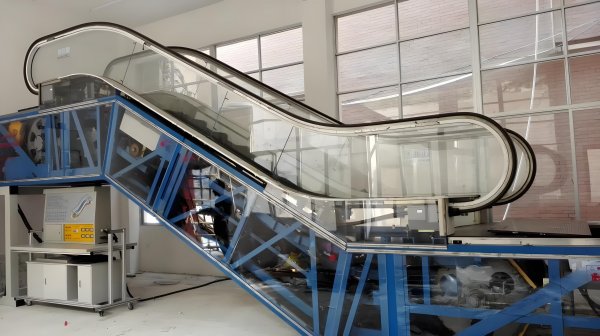

自动扶梯教学实训装置
自动扶梯教学实训装置

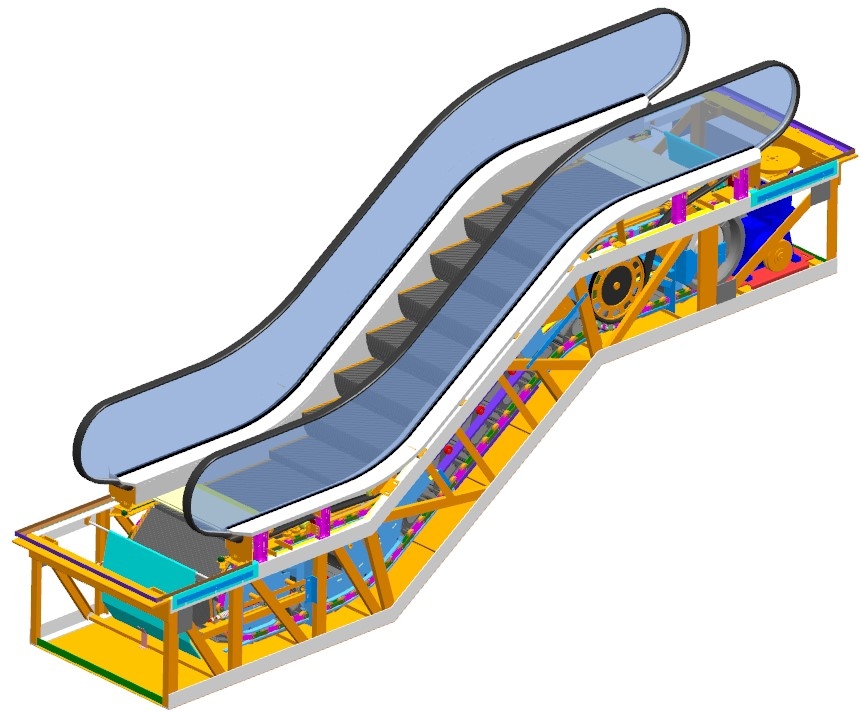

自动扶梯设计图

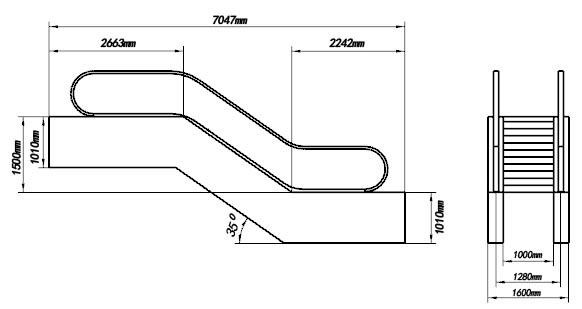

自动扶梯实训装置尺寸图
本扶梯具备运输能力，各传动零件均采用金属件精制而成。
   二、自动扶梯的主要参数及零部件
   1.主要参数
   (1)额定运行速度：梯级在空载情况下的运行速度V=0.5m／s、
   (2)倾斜角度(α)：梯级运行时与水平面构成的最大角度，为35°。
   (3)提升高度(H)：1500mm。
   (4)梯级宽度(B)： 1000mm。
   (5)水平梯级数量：2平级。
   (6)最大输送能力：1000人/h。
   (7)电机功率：7.5KW
   (8)运行条件：连续制
   (9)桁架挠度：≤1/1000
   (10)曳引机：蜗轮蜗杆
   (11)重量大约：5500KG
  （12）外形尺寸大约：7047×1600×3500mm
2.主要零部件
   扶梯由桁架、驱动减速机、驱动装置、张紧装置、导轨系统、梯级、梯级链，
扶栏扶手带以及各种安全装置所组成。
    (1)桁架：它是扶梯的基础构架，扶梯的所有零部件都装配在这一金属结
构的桁架中。它用角钢、型钢等焊制而成。
   桁架由3部分组成，即上平台、中部桁架与下平台。为保证扶梯处于良好工作状态，
自动扶梯仿真教学设备
桁架刚度高，其允许挠度一般为扶梯上、 下支撑点点间距离的1‰。同时，扶梯桁架设有中间支承，起支撑作用，而且可随桁架的胀和缩自行调节。
    (2)驱动机(以链条式为例)：驱动机主要由电动机、蜗轮蜗杆减速机、链轮、制动器(抱闸)等组成。电动机的安装位置采用立式驱动机。其优点为：结构紧凑，占地少，重量轻，便于维修；噪音低，振动小。

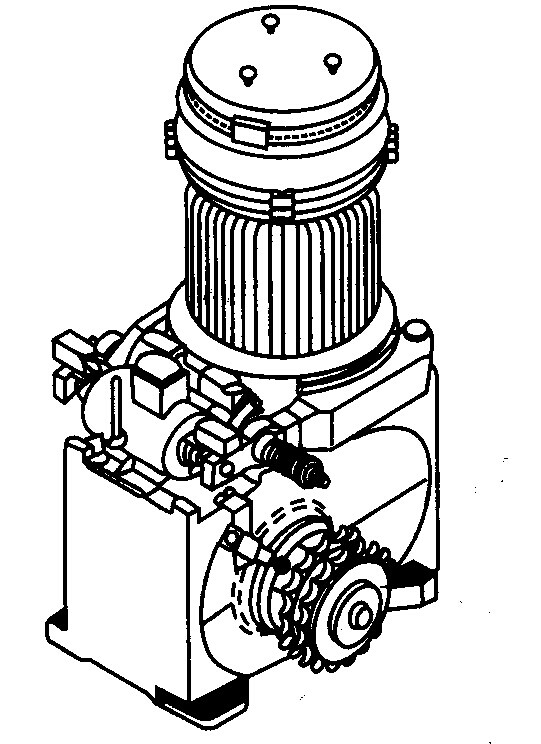

电梯驱动电机

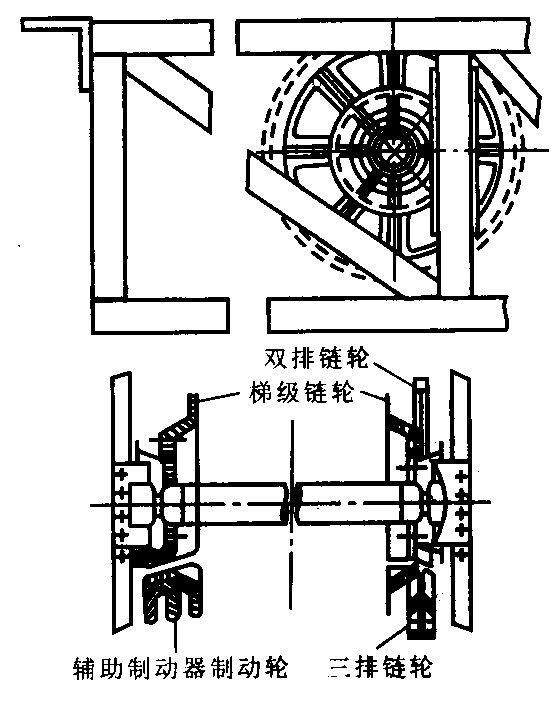

(3)驱动装置：驱动装置主要由驱动链轮、梯级链轮、扶手驱动链轮、主轴及制动轮或棘轮等组成。该装置从驱动机获得动力，经驱动链用以驱动梯级和扶手带，从而实现扶梯的主运动，并且可在应急时制动，防止乘客倒滑，确保乘客安全。该装置装配在上平台(上部桁架)中，如下图所示。
驱动装置
(4)张紧装置：如下图所示，张紧装置由梯链轮、轴、张紧小车及张紧梯级链的弹簧等组成。张紧弹簧可由螺母调节张力，使梯级链在扶梯运行时处于良好工作状态。当梯级链断裂或伸长时，张紧小车上的滚子精确导向产生位移，使其安全装置(梯级链断裂�；ぷ爸�)起作用，扶梯立即停止运行。

  张紧装置
(5)导轨：梯级运行和返回导轨均为冷弯型材，具有重量轻、相对刚度大、制造精度高等特点，便于装配和调整。

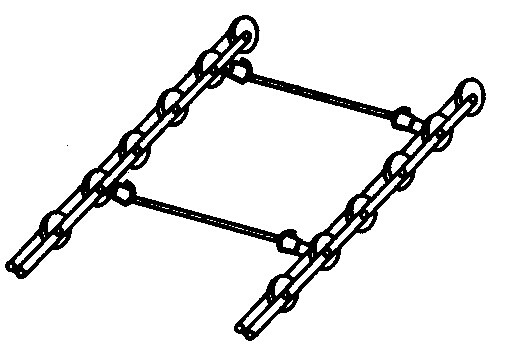

 (6)梯级链：如下图所示，梯级链由具有永久性润滑的支撑轮支撑，梯级链上的梯级轮就可在导轨系统、驱动装置及张紧装置的链轮上平稳运行； 还使负荷分布均匀，防止导轨系统的过早磨损，特别是在反向区两根梯级链由梯级轴连接，保证了梯级链整体运行的稳定性。
梯级链

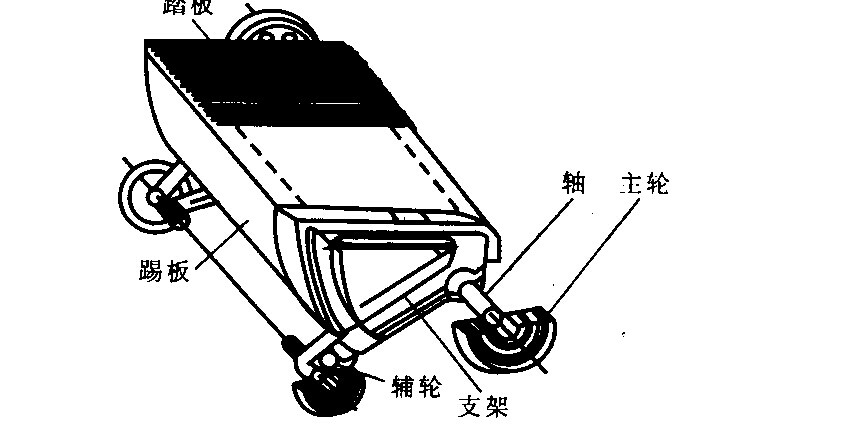

(7)梯级： 整体压铸梯级：如下图所示，整体压铸梯级系铝合金压铸，脚踏板和起步板铸有筋条，起防滑作用和相邻梯级导向作用。这种梯级的特点是重量轻，外观质量高。

梯级

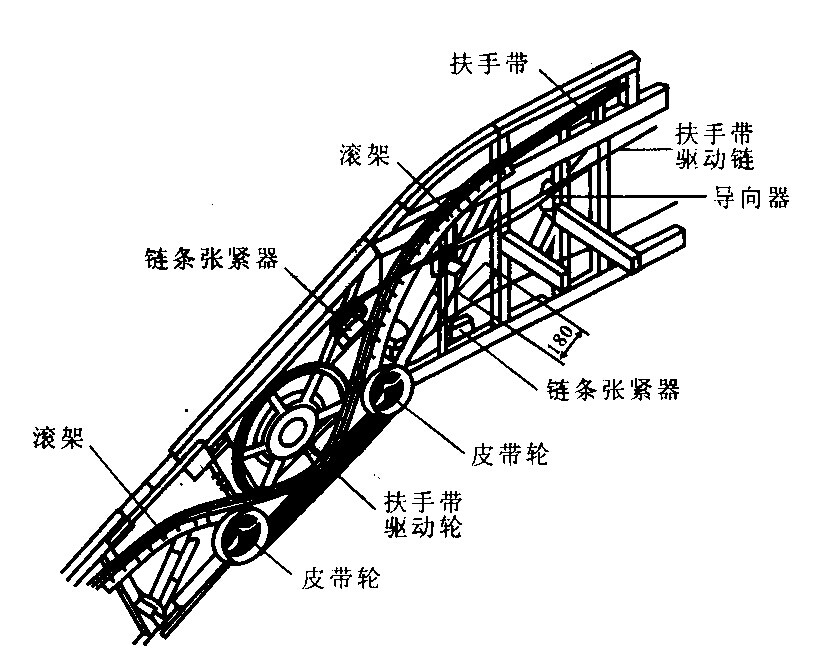

    (8)扶手驱动装置：如下图所示，由驱动装置通过扶手驱动链直接驱动，无须中间 轴，扶手带驱动轮缘有耐油橡胶摩擦层，以其高摩擦力保证扶手带与梯级同步运行。

    扶手驱动装置
为使扶手带获得足够摩擦力，在扶手带驱动轮下，另设有皮带轮组。皮带的张紧度由皮带轮中一个带弹簧与螺杆进行调整，以确保扶手带正常工作。

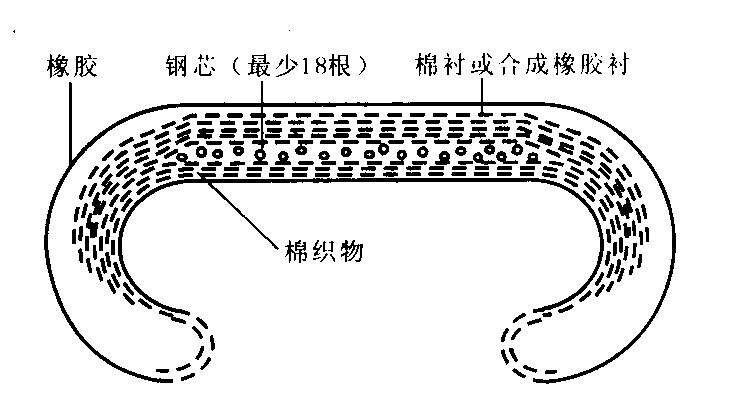

(9)扶手带：如下图所示，扶手带由多种材料组成，主要为天然(或合成)橡胶、  棉织物(帘子布)与钢丝或钢带等。扶手带的标准颜色为黑色。

扶手带

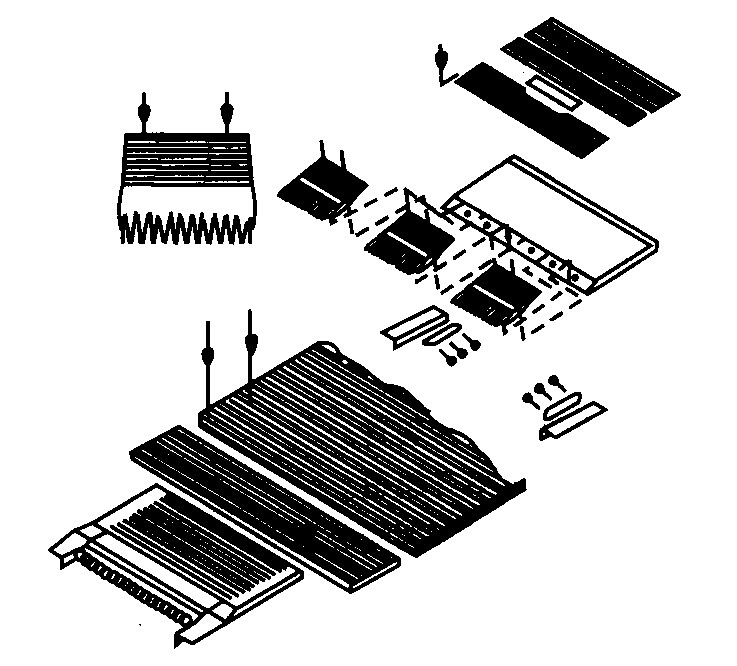

   (10)梳齿、梳齿板、楼层板：
   ①梳齿：如图下图所示，在扶梯出入口处装设梳齿与梳齿板，以确保乘客安全过渡。梳齿上的齿槽与梯级上的齿槽啮合，即使乘客的鞋或物品在梯级上相对静止，也会平滑地过渡到楼层板上。
   ②梳齿板：梳齿板用以固定梳齿。
   ③楼层板(着陆板)：楼层板既是扶梯的出人口，也是上平台、下平台维修间(机房)的盖板，为有机玻璃制作透明直观。

楼层板

    (11)扶栏：扶栏设在梯级两侧，起保护和装饰作用。
    (12)润滑系统：所有梯级链与梯级的滚轮均为永久性润滑。主驱动链、扶手驱动链及梯级链则由自动控制润滑系统分别进行润滑。该润滑系统为自动定时、定点直接将润滑油喷到链销上，使之得到良好的润滑。润滑系统中泵或电磁阀的启动时间、给油时间均由控制柜中的延时继电器控制。
三、控制部分：
    1、扶梯是公共交通的重要工具，安全是至关重要的。本扶梯可实现故障的报警动作。根据扶梯安全标准(EN)规定， 自动扶梯有以下几种安全装置：
   ①断链(梯级链)急�？�。
   ②断带(扶手带)急停开关。
   ③过电流�；�，相位监测。
   ④驱动轴安全制动器。
   ⑤应急开关。
   ⑥电气防反转装置。
2、其他部分：
控制柜内电路�；ぃ嚎掌兀鄱掀� 相位继电器，热保护器，电源为三相五线。
四、主要实训项目：
扶梯扶手带安装与调整实训设备
扶梯梯级安装与调整实训设备
扶梯曳引机系统安装与调整实训设备
扶梯驱动机构安装与调整实训设备
扶梯机械防逆转系统、电气防逆转系统安装与调试实训设备
扶梯润滑系统组装与实验实训设备
扶梯安全保护系统组装与动作实验实训设备。

友情提示：

1、货品验收：阁下收货时请检查自动扶梯教学实训装置的货品外观，核实自动扶梯教学实训装置的数量及配件，拒收处于受损状态的自动扶梯教学实训装置；

2、质保：顶邦将为阁下提供自动扶梯教学实训装置产品说明书内的质保条件和质保期，在质保范围内提供对自动扶梯教学实训装置的免费维修，超出条件承诺时提供对自动扶梯教学实训装置的有偿维修；

3、退换货：阁下单方面原因导致的自动扶梯教学实训装置选型错误或自动扶梯教学实训装置购买数量错误，造成自动扶梯教学实训装置的退换货要求，将不被接受；

4、货期：自动扶梯教学实训装置的发货期为参考值，如您需要了解自动扶梯教学实训装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对自动扶梯教学实训装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关自动扶梯教学实训装置的咨询。
