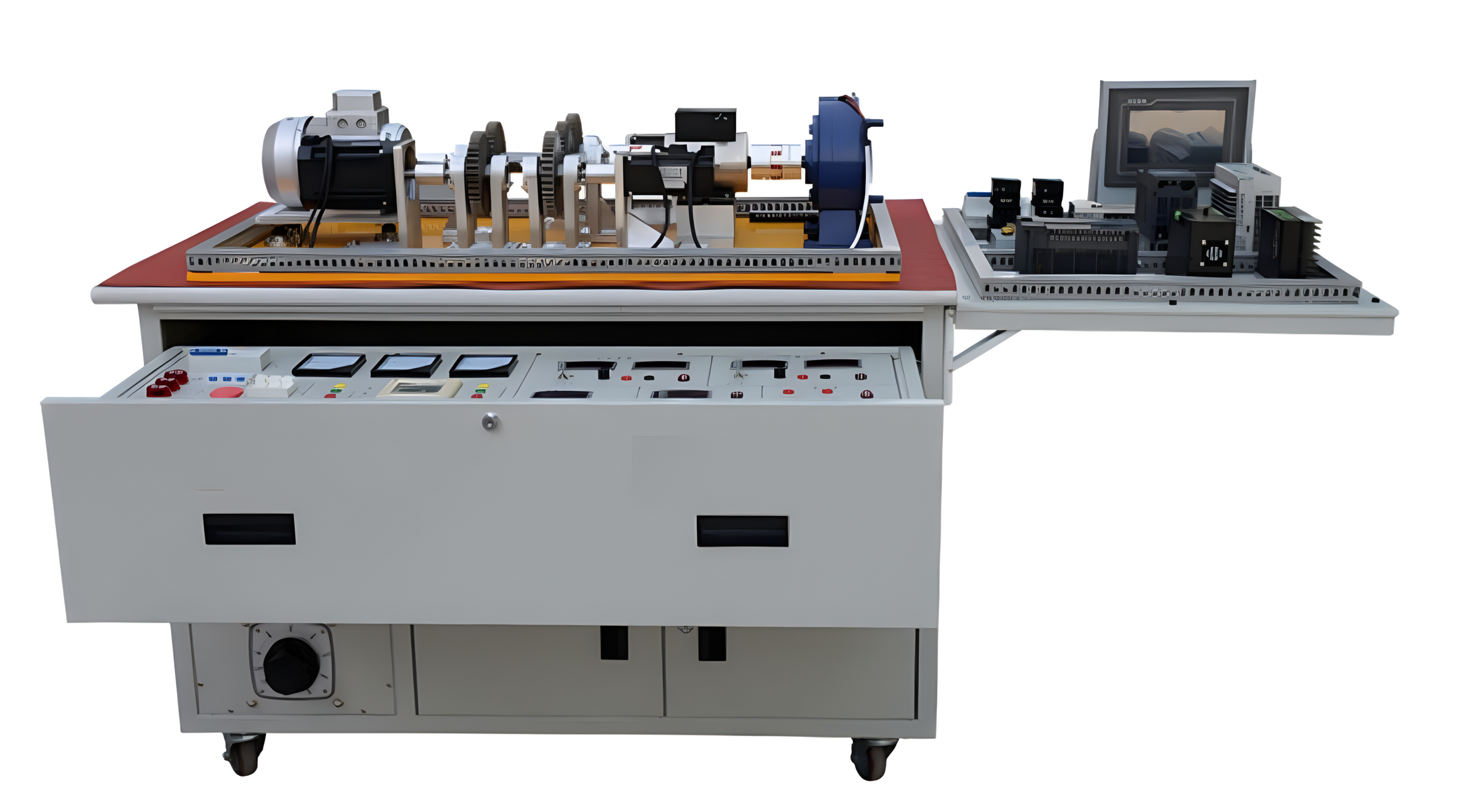

电机安装与运行检测实训装置
[规格型号]： DBQ-6
[产品名称]： 电机安装与运行检测实训装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

电机安装与运行检测实训装置具备了三相异步电动机、步进电机、伺服电机等多种电机的实验功能。且采用数字化检测手段，更直观地反应了电机控制的过程，强化了多种电机制作和电气控制（拖动）方式，是一款可满足多层次教学的实训考核设备。适合高职、高专、中等职业院�？璧南喙刈ㄒ档慕萄в爰寄苁笛�。同时该实训装置还可作为技工学校、职教中心、职业资格鉴定站进行技能实训与技能鉴定的考核装置。
一、装置特点
1、安全性强：各电源输出、各测量仪表均有可靠的�；すδ�，具有完善、可靠的人身安全�；ぬ逑�。
2、适应性强：能满足各类学校相应课程的实验教学，深度和广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合。
3、科学性强：采用高精度智能化数据测量，实验仪表采用指针式、数字式等多种形式，测量数据精度高。还可以利用计算机与其联网，通过组态软件在计算机组态，完成对实验装置的远程监控。
4、综合性强：同时提供多种交流与直流电机，在一个实验平台上即可完成多种电机控制实验。节省实验用房，安装方便灵活。
5、配套性强：从仪器仪表、专用电源、电机装配工具到实验连接专用导线等均配套齐全，仪器仪表、部件的性能、规格等均密切结合实验的需要进行配套。
二、技术指标
1、输入电源：三相四线（或三相五线）～380V±10%  50Hz
2、整机功率：≤1 KVA
3、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
4、外形尺寸：展开：1850mm×1130mm×1050mm（长×宽×高）
5、不展开：1200mm×750mm×1050mm（长×宽×高）
6、安全�；ぃ壕哂新┑缪�、漏电流保护装置，安全符合国家标准
三、结构功能要求:实训装置台采用电源控制及采集
1)  电源控制操作箱:采用抽屉式结构，平时可推进藏于实训装置内，电源控制操作箱提供整台实验装置所需的各种电源和检测仪表。
包含以下几部分
2)  交流电源�；ぷ爸�
（1）三相四线电源经漏电�；て骱投搪繁；ぷ爸�，由接触器通过起、停按钮进行操作，输出到面板的安全连接插座。
（2）短路�；ぃ旱泵姘錟、V、W输出出现短路现象，�；ぷ爸媒峡哟テ�，并发出声光报警，故障排除复位后方可重新启动。
3)  交流电源
（1）三相可调交流电源，通过6KVA三相同轴自耦调压器进行调压，可输出三相0～450V�？傻鹘涣鞯缭词涑龃ι栌泄鞅；�。
（2）输出三相交流220V专用电源，供外部设备使用。
4)  直流电源
（1）提供两路可调直流电源为DC 30~220V/2A，并带过载、短路�；すδ�；配有专用数显表对输出电压电流进行显示。
（2）5V/2A、24V/6A稳压直流电源各一组，还有短路�；すδ�。
（3）0-1A稳流电源一组，用于对磁粉制动器控制。
5)  测量仪表
（1）智能数字多功能交流仪表（一只）
液晶显示，多功能电力仪表能高精度测量显示三相电网系统中常用的电量参数，如三相电压电流、有功功率、无功功率、频率功率因素数等，具有显示直观，精度高，稳定性好，抗震动等优点。功率表精度为0.5级，电压、电流量程分别为450V、15A。
（2）指针式交流电流表（三只）：量程0-10A用于监视三相可调电源电流。
（3）数显直流电压表（两只）：量程0-300V，分别监视直流可调电源（一）（二）输出电压。
（4）数显直流电流表（两只）：量程0-2A，分别监视直流可调电源（一）（二）输出电流。
（5）数显直流电流表（一只）：量程0-1A,用于监视稳流源输出值。
（6）数显转速表（一只）：量程0-9999r/min，显示转速传感器测量的转速值
（7）数显转矩表一只（一只）：量程20N.M，用于显示转矩传感器测量值
6)   电机机械载体
电机机械载体是采用钢结构，由原动电机通过弹性联轴器、传动轴、齿轮、皮带轮等不同的连接机构与扭矩传感器对接，通过磁粉制动器对原动机进行加载。
包含以下部件：
无刷直流电动机500W、他励直流电动机123W、磁粉制动器20Nm、动态扭矩传感器20Nm、三相鼠笼式异步电动机370W、两相步进电机、伺服电机。
（一） 电气安装版
采用灵活的多空板设计，位于桌子右侧面，用时电气安装板可以翻开，通过三角角支撑与桌面持平。实验结束后收起贴在实验台右侧面。
（二） 安装工具与辅助器材
包括工具箱、一字螺丝刀、十字螺丝刀、自动剥线钳、斜口钳、尖嘴钳、压线钳、压线钳、插针、冷压插子、游标卡尺、橡皮锤、兆欧表、钢角尺、内六角扳手、锉刀、钢直尺、开口扳手、活扳手、导轨C45、绝缘垫等。
（三） 电机控制器件
包括直流无刷电机控制板、变频器0.75KW、触摸屏、cpu�？椤⒗┱鼓？�、步进电机驱动器、伺服驱动器、无刷直流电机驱动器、3P空气开关6A、熔断器3P、交流接触器220V、热继电器、辅助触头组、辅助触头组，辅助触头。
四、实训项目
1) 三相电流的测量实训；
2) 电力综合显示仪表的使用实训；
3) 转速表、转矩表的使用实训；
4) 三相异步电动机直接起动、停车的控制电路连接实训；
5) 接触器联锁的三相交流异步电动机正、反转控制电路的连接实训；
6) 按钮联锁的三相交流异步电动机正、反转控制电路的连接实训；
7) 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接实训；
8) 三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接实训；
9) 直流他励电动机的启�？刂瓶刂剖笛�；
10) 直流他励电动机的正反转控制实训；
11) 步进电机的控制实训；
12) 步进驱动器的参数设置实训；
13) 步进电机的PLC开环控制实训；
14) 交流伺服电机的控制实训；
15) 交流伺服驱动器的参数设置实训；
16) 交流伺服电机的PLC半闭环控制实训；
17) 无刷直流电机驱动器参数设置实训；
18) 无刷直流电机的控制实训；
19) 速度传感器的使用实训；
20) 扭矩传感器的使用实训；
21) 磁粉制动器的使用实训；
22) 变频器面板功能参数设置和操作实训；
23) 变频器对电机点动控制、启�？刂剖笛�；
24) 电机转速多段控制实训；
25) 工频、变频切换控制实训；
26) 基于模拟量控制的电机开环调速实训；
27) 基于面板操作的电机开环调速实训；
28) 变频器的�；ず捅ňδ苁笛担�
29) 基于PLC的变频器开环调速实训；
30) PLC控制电机顺序启动实训；
31) PLC控制三相异步电动机Y-△启动电路实训；
32) 触摸屏的参数设置实训；
33) 触摸屏的编程实训；
34) 触摸屏、PLC、变频器的综合实训；
35) 各电动机的转速、力矩、功率测量与控制实训；
36) 电机空载性能测试实训；
37) 电机机械特性测试实训；
38) 电机工作特性测试实训；
39) 电机堵转性能测试实训；
40) 电机机械装调实训；
41) 电机特性曲线绘制实训；
五、配置清单

序号 名称 技术指标 单位 数量
1 电机装配与运行检测实训装置 1850mm×1130mm×1050mm（长×宽×高） 台 1
2 电机装配与运行检测实训装置机械载体   套 1
3 三相异步电动机 YS7124 台 1
4 磁粉制动器 20Nm 台 1
5 动态扭矩传感器 20Nm 台 1
6 步进电机 2S56Q-02976  台 1
7 安川伺服电机 SGMJV-04ADE6S 台 1
8 无刷直流电机 92BL-5015H1-LK-B 台 1
9 直流他励电动机 110SZ02A1 台 1
10 按钮指示灯单元 三种不同颜色 块 1
11 直流无刷电机控制板   块 1
12 安川变频器 CIMR-VC(B)BA0003BBA 只 1
13 触摸屏 6AV6 648-0BC11-3AX0  台 1
14 cpu模块 6ES7 288-1ST40-0AA0 只 1
15 扩展�？� 6ES7 288-2DR08-0AA0 只 2
16 步进电机驱动器 2M530 V4.3 只 1
17 安川伺服驱动器 SGDV-2R8A01A 只 1
18 无刷直流电机驱动器 BL-2203C 只 1
19 空气开关3P 6A 3P 只 1
20 熔断器 RT18-32 3P 只 2
21 熔断器芯  R015  6A 只 6
22 交流接触器 CJX2-0910 220V 只 4
23 热继电器 JR36-20 1.5-2.4A 只 1
24 辅助触头组 F4-22 只 3
25 辅助触头组 F5-T2 0.1S-30S 只 1
26 辅助触头组 F5-D2 0.1S-30S 只 1
27 接线端子 TB-1512 只 6

 六、配套工具
序号 名称 技术指标 单位 数量
1 工具箱 专用电工工具箱子 只 1
2 一字螺丝刀 3×7.5mm 把 1
3 十字螺丝刀 3寸 把 1
4 一字螺丝刀   把 1
5 十字螺丝刀 3×7.5mm 把 1
6 自动剥线钳   把 1
7 斜口钳   把 1
8 尖嘴钳 6寸 把 1
9 压线钳 HS-06WF 把 1
10 压线钳 HS-30J 把 1
11 插针 QE1008 只 1000
12 冷压插子 SV 1.25-4 只 100
13 游标卡尺 0-150mm 把 1
14 橡皮锤   把 1
15 兆欧表 ZC25-4 只 1
16 钢角尺   把 1
17 内六角扳手 BM-C9 套 1
18 锉刀(扁锉) 8寸 把 1
19 钢直尺 300mm 把 1
20 开口扳手（呆扳手） 18-21 把 1
21 活扳手 200*24 8" 把 1
22 导轨C45 C45 20cm 条 3
23 铜棒 32X160mm 只 1
24 台虎钳 QT-100 台 1



友情提示：

1、货品验收：阁下收货时请检查电机安装与运行检测实训装置的货品外观，核实电机安装与运行检测实训装置的数量及配件，拒收处于受损状态的电机安装与运行检测实训装置；

2、质保：顶邦将为阁下提供电机安装与运行检测实训装置产品说明书内的质保条件和质保期，在质保范围内提供对电机安装与运行检测实训装置的免费维修，超出条件承诺时提供对电机安装与运行检测实训装置的有偿维修；

3、退换货：阁下单方面原因导致的电机安装与运行检测实训装置选型错误或电机安装与运行检测实训装置购买数量错误，造成电机安装与运行检测实训装置的退换货要求，将不被接受；

4、货期：电机安装与运行检测实训装置的发货期为参考值，如您需要了解电机安装与运行检测实训装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对电机安装与运行检测实训装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关电机安装与运行检测实训装置的咨询。
