| 序号 | 设备名称 | 型号规格 | 数量 | 单位 | 备注 |
| 储能系统 | |||||
| 1 | 储能逆变器 | SW5048D-ES | 1 | 台 | 单相交流输出，额定功率5kW |
| 2 | 磷酸铁锂锂电池 | 10kWh | 1 | 套 | 选用3.2V 100Ah电芯，16节进行串联，含BMS系统及电池模组 |
| 光伏系统 | |||||
| 1 | 265Wp多晶硅组件（60片） | 265Wp | 20 | 块 | 10串2并,共5.3kWp |

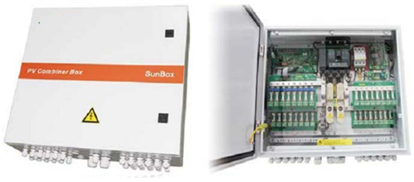

| 2 | 光伏汇流箱 | PVS-4M | 1 | 台 | 4汇1汇流箱 |
| 直流侧 | |
| 最大直流功率 | 5KW |
| 最大直流电压 | 580V |
| 工作电压范围 | 125~550V |
| 最低直流电压 | 125V |
| 最大直流电流 | 11A |
| 交流侧 | |
| 额定功率 | 5KW |
| 最大交流侧功率 | 5.5kVA（长时间运行） |
| 最大交流电流 | 20A |
| 最大总谐波失真 | <3%(额定功率时) |
| 额定电网电压 | 220V |
| 允许电网电压范围 | 180~265V |
| 额定电网频率 | 50/60Hz |
| 允许电网频率范围 | 47~52Hz/57~62Hz |
| 额定功率下的功率因数 | >0.99 |
| 隔离变压器 | 具备 |
| 直流电流分量 | <0.5%额定输出电流 |
| 功率因数可调范围 | 0.9（超前）~0.9（滞后） |
| 独立逆变电压范围 | 230V |
| 独立逆变输出电压失真度 | <3%（线性负载） |
| 带不平衡负载能力 | 100% |
| 独立逆变电压过渡变动范围 | 10％以内（电阻负载0%⇔100%） |
| 独立逆变峰值系数(CF) | 3:1 |
| 效率 | |
| 最大效率 | 97.6% |
| �；� | |
| 直流侧断路设备 | 断路器 |
| 直流过压保护 | 具备 |
| 极性反接�；� | 具备 |
| 绝缘阻抗侦测 | 具备 |
| 交流过压�；� | 具备 |
| 孤岛保护 | 具备 |
| �？槲露缺；� | 具备 |
| 常规数据 | |
| 体积（宽 / 高 / 厚） | 516 × 440 × 184 mm |
| 重量 | 30kg |
| 运行温度范围 | -25~+60℃ |
| 停机自耗电 | <5W |
| 冷却方式 | 自然对流 |
| 防护等级 | IP65 |
| 相对湿度 （无冷凝） | 0~95%，无冷凝 |
| 最高海拔 | 2000m |
| 显示屏 | LED&APP |
| BMS通讯方式 | USB2.0、Wifi |
| 序 号 | 项 目 | 参 数 及 要 求 | |
|---|---|---|---|
| 1 | 电池信息 | 电池规格型号 | 50V100Ah |
| 2 | 标称容量 | 100Ah | |
| 3 | 电池�？楸瓿频缪� | 50V | |
| 4 | 单体电池标称电压 | 3.2V | |
| 5 | 电池模块的单体组合方式 | 16串 | |
| 6 | 电池�？橹亓浚╧g） | ≈65 | |
| 7 | 充电参数 | 最大充电电流（A） | 50 |
| 8 | 电池模块充电电压范围（V） | 40～58.4 | |
| 9 | 电池�？槌涞缃刂沟缪� | 58.4V | |
| 10 | 标准充电方法 | 20A均充至58.4V-58.4V浮充 | |
| 11 | 电池�？槌涞缡奔� | 5~6h（20A） | |
| 12 | 放电参数 | 最大放电电流（A） | 100 |
| 13 | 电池模块放电电压范围（V） | 40～58.4 | |
| 14 | 电池�？榉诺缃刂沟缪� | 40V | |
| 15 | 单体电池放电截止电压 | 2.5V | |
| 16 | 短路�；げ问� | 短路�；さ缌�(A) | 250A |
| 17 | 短路保护延迟时间(us) | 500 | |
| 18 | 短路�；せ指捶绞� | 连接充电器 | |
| 19 | 自耗及休眠参数 | 工作时电路内部消耗(mA) | ≤70 |
| 20 | 休眠时内部消耗(uA) | ≤2000 | |
| 21 | 外壳 | 外壳材质 | 镀锌钢板,表面喷塑 |
| 22 |
电池组 外形尺寸 |
高度（mm） | 175 |
| 23 | 宽度（mm） | 482(带挂耳总宽度)，440（箱体） | |
| 24 | 长度（mm） | 593（箱体深度） | |
| 25 | 机箱尺寸 | 长*宽*高 | 600*620*890mm |
| 26 | 设备重量 | 150KG （含电池） | |
| 27 | 数据测量精度 | 电压(mV) | 5 |
| 28 | 电流（mA） | 100 | |
| 29 | 温度（℃） | 1 | |
| 30 | 容量（mAh） | 100 | |
| 31 | 工作及存贮 | 工作温度 | 充电：0～45℃；放电：-20～60℃ |
| 32 | 存贮温度 | -10～35℃ | |
| 33 | 相对湿度 | 5%～85% | |
| 34 | 管理系统（BMS） | 管理系统功能 | 单体电压管理、总电压管理、充放电温度管理、充放电流管理、电池均衡管理、过充保护、过放�；ぁ⒐卤；ぁ⒐鞅；�、短路�；さ取� |
| 功能 | System BMS | Rack BMS | Tray BMS | |
| 检测 | Rack 电压/电流 | - | ○ | - |
| Cell 电压/温度 | - | - | ○ | |
| Module 电压 | - | - | ○ | |
| 计算 | 容量估计 | ○ | ○ | - |
| 健康状况估计 | ○ | ○ | - | |
| 功率预测 | ○ | ○ | - | |
| 电阻计算 | ○ | ○ | - | |
| 控制 | 风扇控制 | - | - | ○ |
| 开关控制 | - | ○ | - | |
| 电压平衡 | - | ○ | ○ | |
| 通信 | CAN | ○ | ○ | ○ |
| RS-485 or Modbus-TCP/IP | ○ | - | - | |
| 序号 | 名 称 | 型 号 | 数量 | 单位 | 备 注 |
| 1 | 光伏储能发电系统控制柜 | DB-TYN13 | 1 | 台 | |
| 2 | 250W太阳能电池板 | ZM250 | 20 | 块 | 和上套系统共用 |
| 3 | 光伏储能逆变器 | 1 | 台 | ||
| 4 | Ezconverter 通讯�？� | 1 | 台 | ||
| 5 | 48V磷酸铁锂电池包含BMS | 1 | 组 | ||
| 6 | 光伏汇流箱 | 1 | 台 | ||
| 7 | 风速风向仪 （可选） | 环境监测 | 1 | 台 | |
| 8 | 电线、电缆 | 1 | 套 | ||
| 9 | 单项电子电能表 | DDS607 | 1 | 台 | |
| 10 | 光伏专用双向计量电度表 | 上/下行 | 1 | 台 | |
| 11 | 计算机 （可选或自配） | 1 | 台 | ||

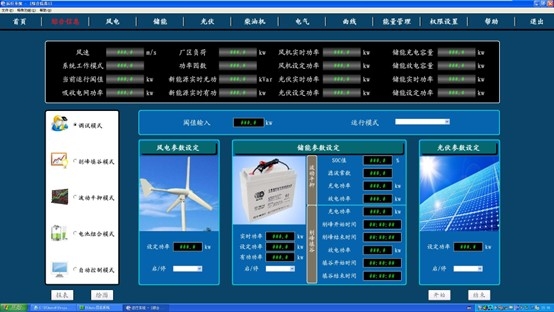

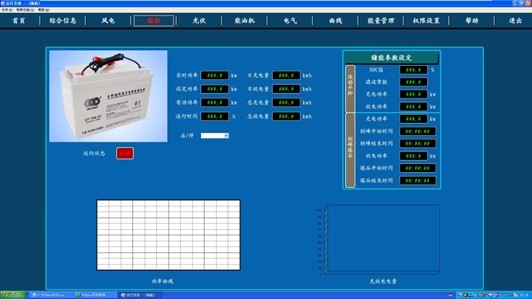

| 12 | 监控软件（上位机） | 1 | 套 | ||
| 13 | 使用手册 | 1 | 本 |
