2025-04-18
多能互补综合能源制冷热泵系统实验平台
[规格型号]： DB-ZRD01
[产品名称]： 多能互补综合能源制冷热泵系统实验平台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
一、概述
源-网-荷-储系统装置，就是可再生发电能源，耦合储电系统、储热系统，通过电力输配系统和热力输配系统满足用户需要的一种系统。
多能互补综合能源制冷热泵系统实验平台，通过太阳能电池发电，通过电池储电，与电网一起满足小型中央空调系统用电需要。在该系统中，电能仅仅是辅助能源，消耗量低，同时采用电池和蓄热装置，可提高太阳能利用，同时也可利用电网电价政策，实现削峰填谷。
太阳能电池

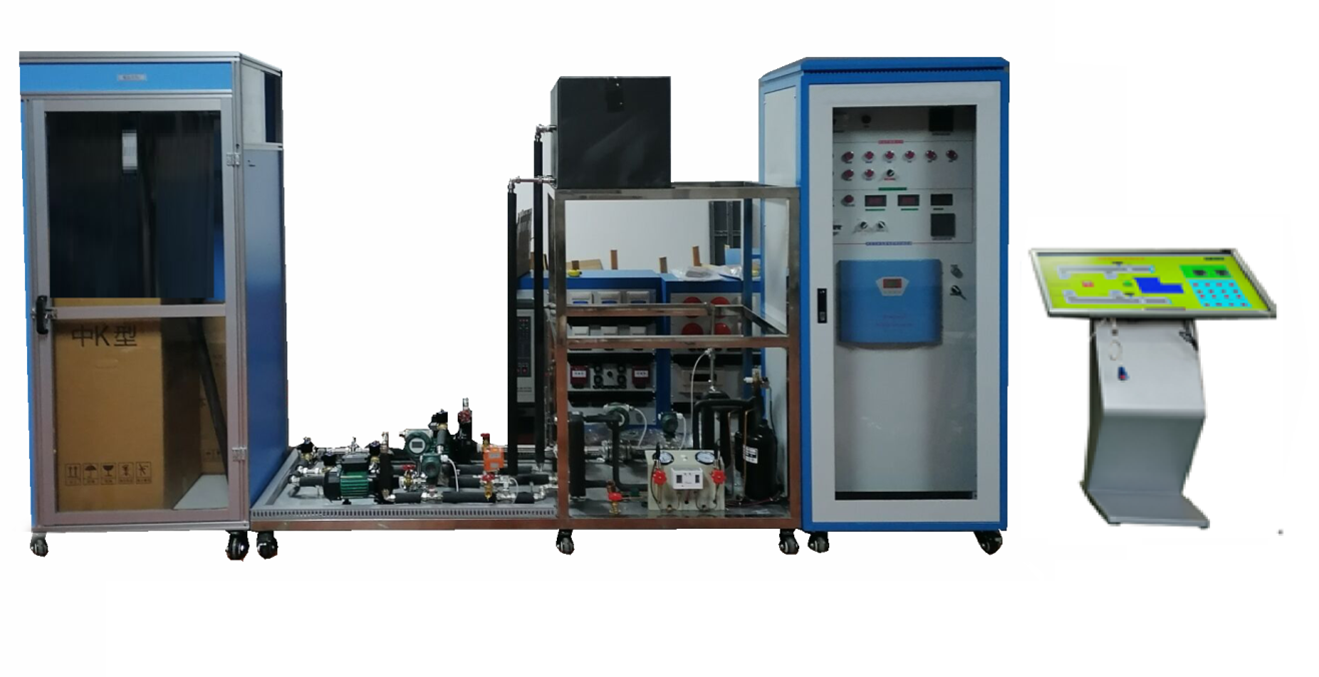

多能互补综合能源制冷热泵系统实验平台
二、技术参数
1、工作电源：三相五线制 AC 220V±10% 50Hz
2、安装尺寸：长×宽×高500×800×220cm
3、整机容量:最大供冷量：2.3kW；
4、最大输入总功率：4.5kW；制冷额定功率：1.5kW；制热额定功率：2.5kW
5、制冷剂：R22；
三、系统功能特点
1、源网荷储装置，是太阳能电池，将太阳能转化为电能，经过储能、变换、并网、并通逆变系统转换成交流电能、带动用户冷热系统工程中的设备。空气源热泵机组可通过水箱蓄冷蓄热，把水箱温度升高/降低，水箱中的冷热水经水泵传递到室内，也可直接向用户供冷供热，保证中央空调正常采暖/供冷。
2、在夏季，热泵处于制冷模式，可降低水箱内的水温，或直接输送到空调箱中，满足室内制冷需要。
3、在冬季，热泵处于制热模式，可提高水箱内水温蓄热，或热媒水直接输送到空调箱中，满足室内供暖需要。
*4、工作模式：6种工作
1）夏季水箱蓄冷模式
2）夏季主机水箱供冷模式
3）夏季主机供冷模式。
4）冬季热泵水箱蓄冷模式
5）冬季热泵主机水箱供冷模式
6）冬季热泵主机供冷模式。

四、系统组成
1、太阳能光伏板与风力发电：
太阳能发电主要由太阳能光伏板、太阳能支架、配输电系统组成，太阳板参数：1500W，电压24V。
太阳能电池
2、风力发电电机：
1000W，电压380V。
3、太阳能储能
由太阳能储能储能电池、400A/1时。
4、电池、发电机控制器：
可控制发电器的风车的运行，速度，充电速度功率100W
5、控制器、
离网逆变器5000W、41V切入市电，55V接入蓄电池，范围手动可调节。
6、空调制冷与空调热泵系统：
制冷系统由压缩机、冷凝器：蒸发器、过滤器，膨胀阀、压力表组成，热泵是基于空调制冷基础中，压缩机高效工作过程中，利用制冷系统中换热器的热泵原理与介质之间的热交换来完成，利用水的导热性来实现热泵过程。
7、空调调节、
空气调节系统由风机盘管、冷暖水箱、水泵、流量计、房间，室内换热系统的制冷和供热都是通过对空气的降温或升温实现的。
8、控制柜：
1700*800*700，前为透明玻璃，标准机械设计，

*9、21寸一体机控制软件功能
1）系统软件可显示7路温度采、2个流量数据、4个电磁阀控制、空调组态监控、可实现原理图中所列的关键参数监测、存储与调节功能。所测量变量如下：
2）温湿度变量：房间温度与相对湿度、送往房间的冷热水供水温度与回水温度、空气源测进出空气温度与相对湿度、水箱进出口水温；
3）流量变量：热泵主机冷热水流量、蓄热水箱流量、压力变量：热泵出口水压力。功耗数据：热泵功耗、水泵功耗、风机盘管功耗。
4）太阳能发电量：风力发电量、电池电量，电池参数，在软件上同步查询，显示
5）工作模式：所有均为可电动调节阀门。6种工作模式自动切换。
6）可实现太阳能发电数据量计算、电池储能量、空调电参数、功率等功能
10、主机系统
整个由PC进行通信，从而控制整个空调的运行，也可通过网络实现远程控制�？盏鞯脑诵胁问纱衅骷氨渌推鹘胁杉�，并通过A/D�？樽缓笏腿胧葜�，再由送到PC中进行实时显示监控。
五、配置表
编号 名称 单位 数量 说明
1 中央空调制冷热泵系统平台 套 1 不锈钢
2 换热器 只 2
3 1000W风力发电机 套 1
4 PT100温度电阻 只 10 0.1级
5 压力变送器 套 2
7 储能电池 只 1 400A/H
8 逆变控制器�？� 只 1 5000W
9 涡轮流量计 只 2 4-20MA
10 数据采集控制模块 套 1
11 水管组件 套 1
12 1500W太阳能板 台 1 安装在室外
13 风机盘管 套 2
14 电动调节阀 套 2

六：功能：
1、太阳能系统的应用
2、太阳能电池板的应用
3、储能系统应用
4、热泵空调应用
5、风力发电机的应用
6、太阳能逆变系统的应用
7、光伏系统与风电系统联合应用
8、储能系统与市电的联合应用
七、在线教育课程开放平台（配1个登录帐号）:
1）本系统是互通教学多元化管理平台，将传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。
3）在线教育开放平台资源库：
1、《锅炉技术》课程
燃料与燃烧设备、锅炉在国民经济中的作用、锅炉的容量参数型号、锅炉的性能指标、锅炉成分换算、标准煤、锅炉燃烧成分、锅炉燃烧成分原理一、锅炉燃烧成分原理二、锅炉热效利用一、锅炉热效利用二、锅炉燃烧产物的热平衡计算、锅炉反应状态、锅炉温度计算、锅炉反应过程、锅炉油反应过程、强化煤燃烧、上煤机一、上煤机二、锅炉二次风设计、炉糛、烧煤器、燃气炉沸腾炉结构原理、沸腾炉特点、循环流化床锅炉、固体燃烧准备系统、麿煤机、自然循环水锅炉动力特点、气液两相液体流动形态、水循环原理、自然循环动力计算一、自然循环动力计算二、水循环可靠效验、强迫流动锅炉水循环动力一、强迫流动锅炉水循环动力二、集箱效应、集箱效应计算、锅炉管内传热一、锅炉管内传热一、传热恶化方式、受热面、水杂质指标、蒸汽清化处理计算、电站锅炉所有系统动画演示、锅炉的工作原理、锅炉给水泵动画、锅炉原理、装配动画。

2、《冰箱电气与控制》课程
温控器的接线、其他类型温控器、冰箱重锤式启动继电器、冰箱PTC启动继电器、冰箱除霜计时器及压缩机接线、冰箱、空调压缩机接线图、温控器种类及原理、除霜计时器作用及特点、除霜电路原理1、除霜电路原理2、除霜计时器检修。

3、《热泵空调系统原理与维修》课程
制冷设备电气控制系统结构、制冷设备电气控制系统结构、压缩机的结构种类及特点、压缩机接线柱的测量辨识、单相压缩机接线柱的测量、压缩机常见故障与检修、电机的种类、电机结构特点、电机绕组阻值检测、电机接线图、空调压缩机、电机、四通阀接线、电机常见故障与检修方法、四通阀的结构及原理、四通阀安装、电子膨胀阀原理、电子膨胀阀检测演示、电子膨胀阀现场安装、负离子发生器检修、电加热器检修、空调电加热器现场、电磁阀的作用及特点1、电磁阀的作用及特点2、电磁阀的作用及特点3、电磁阀的检测演示、主令开关检修接触器的种类与应用、接触器的工作原理、接触器的安装与接线、接触器的故障与检测、继电器的种类、中间继电器、热继电器、压缩机常见故障与检修、反向驱动电路分析与检修、反向驱动电路图解与检修、热继电器工作过程、时间继电器、电路板继电器、压力控制器检修、油压差控制器特点及作用、油压差控制器接线、油压差控制器安装与故障检修、湿度控制器检修、水流开关工作原理、水流开关检修、水流开关现场检修、示波器的使用1、示波器的使用2、直流电源电路图解与检修1、直流电源电路图解与检修2、存储电路图解与检修、反向驱动电路图解与检修、室外换热器、室内环境、室内换热器温控电路图解与检修、存储电路图解与检修、�？亟邮铡⑾允镜缏吠冀庥爰煨�、室外风机、四通阀电加热器驱动电路1、室外风机、四通阀电加热器驱动电路2、晶振电路图解与检修、复位电路图解与检修、风速检测电路图解与检修、三分钟延时电路图解与检修、压缩机过流检测电路分析与检修、开关电路图解与检修、室内风机驱动电路图解与检修1、室外换热器、室内环境、室内换热器温控电路图解与检修。


友情提示：

1、货品验收：阁下收货时请检查多能互补综合能源制冷热泵系统实验平台的货品外观，核实多能互补综合能源制冷热泵系统实验平台的数量及配件，拒收处于受损状态的多能互补综合能源制冷热泵系统实验平台；

2、质保：顶邦将为阁下提供多能互补综合能源制冷热泵系统实验平台产品说明书内的质保条件和质保期，在质保范围内提供对多能互补综合能源制冷热泵系统实验平台的免费维修，超出条件承诺时提供对多能互补综合能源制冷热泵系统实验平台的有偿维修；

3、退换货：阁下单方面原因导致的多能互补综合能源制冷热泵系统实验平台选型错误或多能互补综合能源制冷热泵系统实验平台购买数量错误，造成多能互补综合能源制冷热泵系统实验平台的退换货要求，将不被接受；

4、货期：多能互补综合能源制冷热泵系统实验平台的发货期为参考值，如您需要了解多能互补综合能源制冷热泵系统实验平台的精确货期，请与顶邦的销售人员联系；

5、如阁下对多能互补综合能源制冷热泵系统实验平台有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关多能互补综合能源制冷热泵系统实验平台的咨询。
