输入电源：AC380V±10% 50Hz （三相五线制）和AC380V±10%（单相三线）输入功率：＜2KW
4、1、充电单元
工作电压：12VDC
风力发电机功率：400W ，峰值功率：600W
充电方式：PWM脉宽调制
充电最大电流 35A
过放�；さ缪� 11V
过放恢复电压 12.6V
输出�；さ缪� 16V
卸载开始电压（出厂值）15.5V
卸载开始电流（出厂值） 15A
�；すδ埽盒畹绯毓涞�、蓄电池过放电、蓄电反接、负载超载、防雷、风机限流、风机自动刹车和手动刹车。
模拟风洞电压：380VAC 三相五线
模拟风洞功率：2.2KW
风量：28600，风压：320pa
光能
光伏�？楣β剩旱ゾ�25Wp 4组，采用拱形形状，上面有6组模拟太阳灯，实现晨日、晌午、午日、下午、傍晚等日光模拟。
光伏�？槭涑龉ぷ鞯缪梗�17.5VDC
光伏模块工作电流：4.86A
模拟光源�？椋�2000W
4、2、电力蓄能单元（机内）
蓄电池类型：免维护胶体蓄电池
蓄电池组容量:12V/100Ah
蓄电池数量： 2个
4、3、DC-AC逆变单元(机内）
离网�？�
直流输入电压：10.8～16VDC
额定蔬出功率：1000W 由客户选择
输出电压：110/220VAC，（带市电切换功能）
频率范围：50Hz
输出波形：纯正弦波
工作效率：90%
功率因数：>0.9
波形失真率≤5%
工作环境：温度-20℃～50℃
相对湿度：﹤90﹪（25℃）
�；すδ埽杭苑唇�、短路、过热、超载�；�
所发电能可实现与家用电器产品无缝连接，�；すδ芷肴�，电器包含（液晶电视、洗衣机、电冰箱、电饭煲等家用电器产品）
4、4、并网模块
4、4、1. 6级功率搜索功能
在自动调整的过程中，会看到LOW灯不停的闪烁，功率会由0作为起点，向最大功率点加大输出功率，重启最多为6次，然后进入功率锁定状态，锁定时ST灯长亮。
在进行6级功率搜索程序时，所需的时间为10分钟。
4、4、2.宽电压输入（15-62VDC）
DC电压输入：180-450VDC
4、4、3.二级功率变压转换
高频双向并网，单向并网功能
高频直接调制，AC半波合成
双向并网方式：直接负载消耗，逆向传输AC电流
单向并网方式：直接负载消耗，禁止逆向传输AC电流
4、4、4. 多频率输出功能，可适用于50Hz/60Hz频率的AC交流电
频率范围：45Hz~63Hz
直接连接到太阳能电池板（不需要连接电池）
4、4、5. 采用了精确的动态压差型MPPT功能、APL功能，自动把太阳能板的功率调整到最大输出，只需将太阳能板直接连接到并网逆变器上，无需再连接电池。
压差型MPPT：精确度为0.1V
功率锁定：10W（AC交流输出）
4、4、6. 交流电0角相高精度自动检测
交流电的0角相经隔离放大后输入到MCU进行高精度检测分析，相移率只有<1%，从而实现了高精度同相调制交流电并合输出功能。
交流相移：<1%
过零保护：0.2VAC
交流切换：50Hz/60Hz
4、4、7. 同步高频调制
在并网的过程中，通常是采用同角相并网（即两交流电的相位差完全等于0时，用开关将两交流电并合）而本产品是先将交流电整流为100Hz的半周波交流电，再将本机产生的高频电流在电路中与100Hz的半周波交流电产生并合，实现高频调制。
调制合成：半波全桥调制合成（100Hz/120Hz）
合成方式：MOSFET全桥
高频频率：50KHz
4、4、8. 输出纯正正弦波
采用SPWM直接产生纯正正弦波输出。
输出波形：采用互补PWM推挽，纯正正弦波
生成方式：增强型高速SPWM
4、4、9. 太阳光度自动感知功能
最新的光度感知运算技术，太阳光在太阳能电池板上的照射角度、光照强度的不同而产生不同的电流输出，采用了先进的中央处理器运算出其不同的光照度，可直接在LCD上显示出来，可以直观的看到太阳光感的强度单位，使用更为方便。
光度取样：功率点取样。
高精度AD取样：积分AD取样方式
4、4、10. 功率自动锁定（APL）
在不同的电流强度的波动下，就要用到了MPPT功能，当MPPT功能调整到了最大功率点时，本产品自动把功率锁定在最大的功率点上，使输出的功率更为稳定。
功率锁定：MPPT的最大取点值
自动适应不同的负载功率因数
适应于任何的功率负载。
恒流，恒功率
4、4、11. 电网有故障时自动关闭输出
当市电电网停电或电网有故障时，逆变器会自动关闭输出。
4、4、12. 电流限制�；�
恒定的输出功率，而不会出现超载，过流现象。
4、4、13. 最大功率点追踪（MPPT）
电流强度，电压不停的变化下，如果没有功率点追踪的话就会出现很多问题，以前一般是采用一个太阳能控制器，本产品采用了高精度的MPPT运算功率，自动而实时的把太阳能板的输出功率调整在最大的输出点上，从而实现了稳定的输出目的。

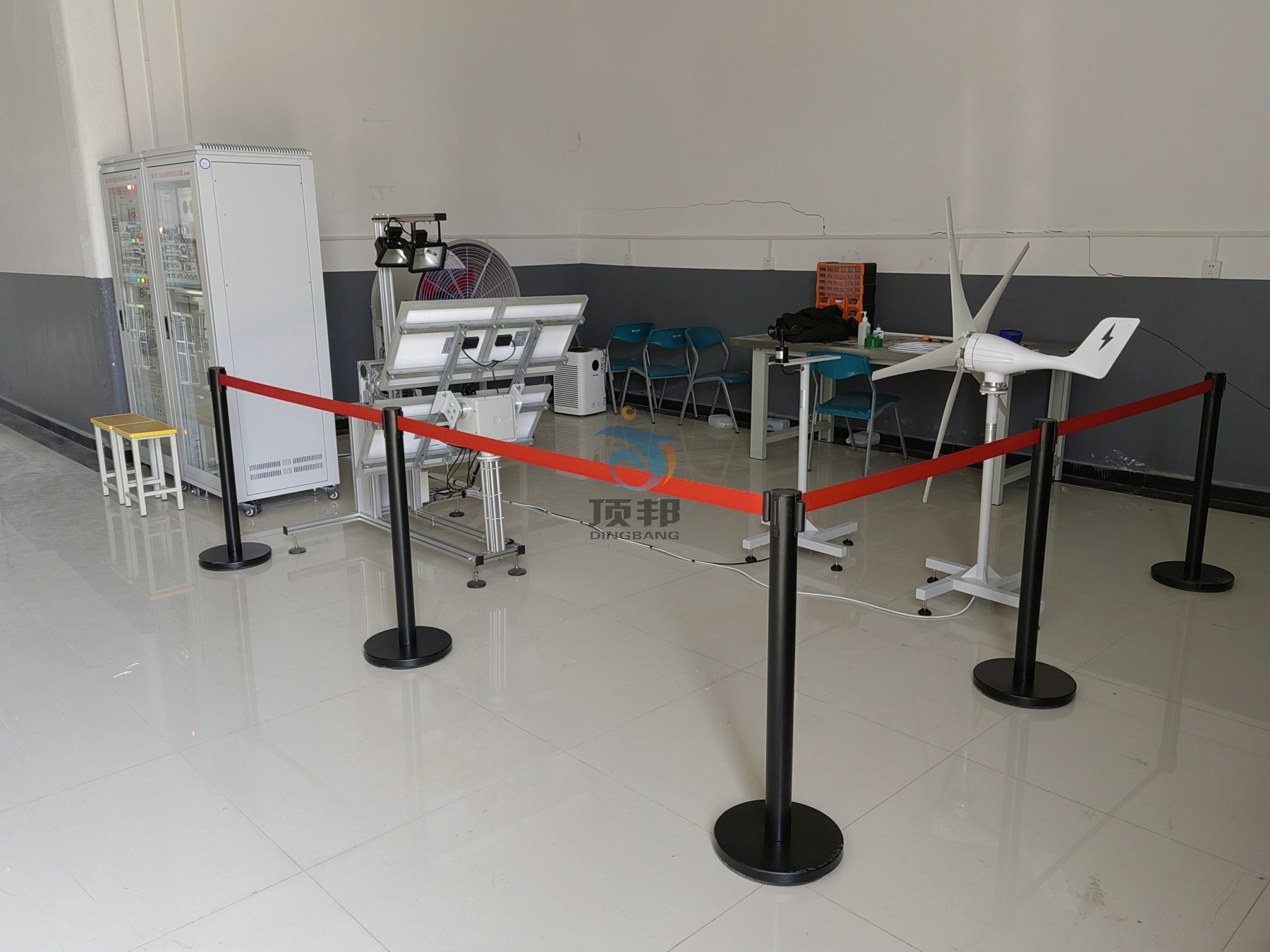

| 太阳能板 | 单晶：100Wp ，每块17.5VDC、25W，4块并联组成17.5DC，100W，总功率不超过，150W |
| DC MAX输入电流 | 10A |
| AC MAX输出功率 | 100Watt |
| DC MAX输入开路电压 | 21 VDC |
| DC输入工作电压范围 | 10.5~62VDC |
| 最大输出功率因数 | 0.99 |
| DC输入反压保护 | FUSE |
| AC输出电压范围 | （230V版本：180~260VAC） |
| AC应用频率范围 | 45-53Hz/55Hz~63Hz |
| 输出总谐波失真 | THDIAC <5% |
| 交流电相位差 | <0.5% |
| 孤岛效应�；� | VAC；f AC |
| 输出短路�；� | 电流限制 |
| LED显示方式 | 功率指示；电压指示；AC频率指示；过压指示 |
| 待机功耗 | <1W |
| 夜间功率 | <1W |
| 环境温度范围 | -25 ℃~60℃ |
| 环境湿度 | 0~99%(Indoor Type Design) |
| 电磁兼容 | EN50081.part1 EN50082.part1 |
| 电网扰动 | EN61000-3-2 安规EN62109 |
| 电网检测 | DIN VDE 1026 |
| 风力发电单元 | |||
| 序号 | 名称 | 技术参数 | 数量 |
| 1 | 水平轴永磁同步风力发电机 |
额定功率：400W 输出（整流）电压：＞ +12V 叶片旋转直径：1.2m 叶片数量：3个 叶片材质：玻璃纤维 启动风速：1.5m/s 切入风速：3.0m/s 安全风速：40 m/s 偏航方式：被动式偏航 |
1 |
| 2 | 风速仪 |
输出电压：0-5V 风碗数：3个 |
1 |
| 3 | 轴流通风机 |
风量：21798m3/h 电压：380V（由变频器控制） 全压：279Pa 频率：50Hz 功率：2.2Kw 转速：1440r/min 轴流风机支架 轴流风机框罩 |
1 |
| 4 |
风速调节机构 （变频调速器） |
电 压：380V 功 率：2.2KW 工作频率：50Hz 输出频率：0-100Hz |
1 |

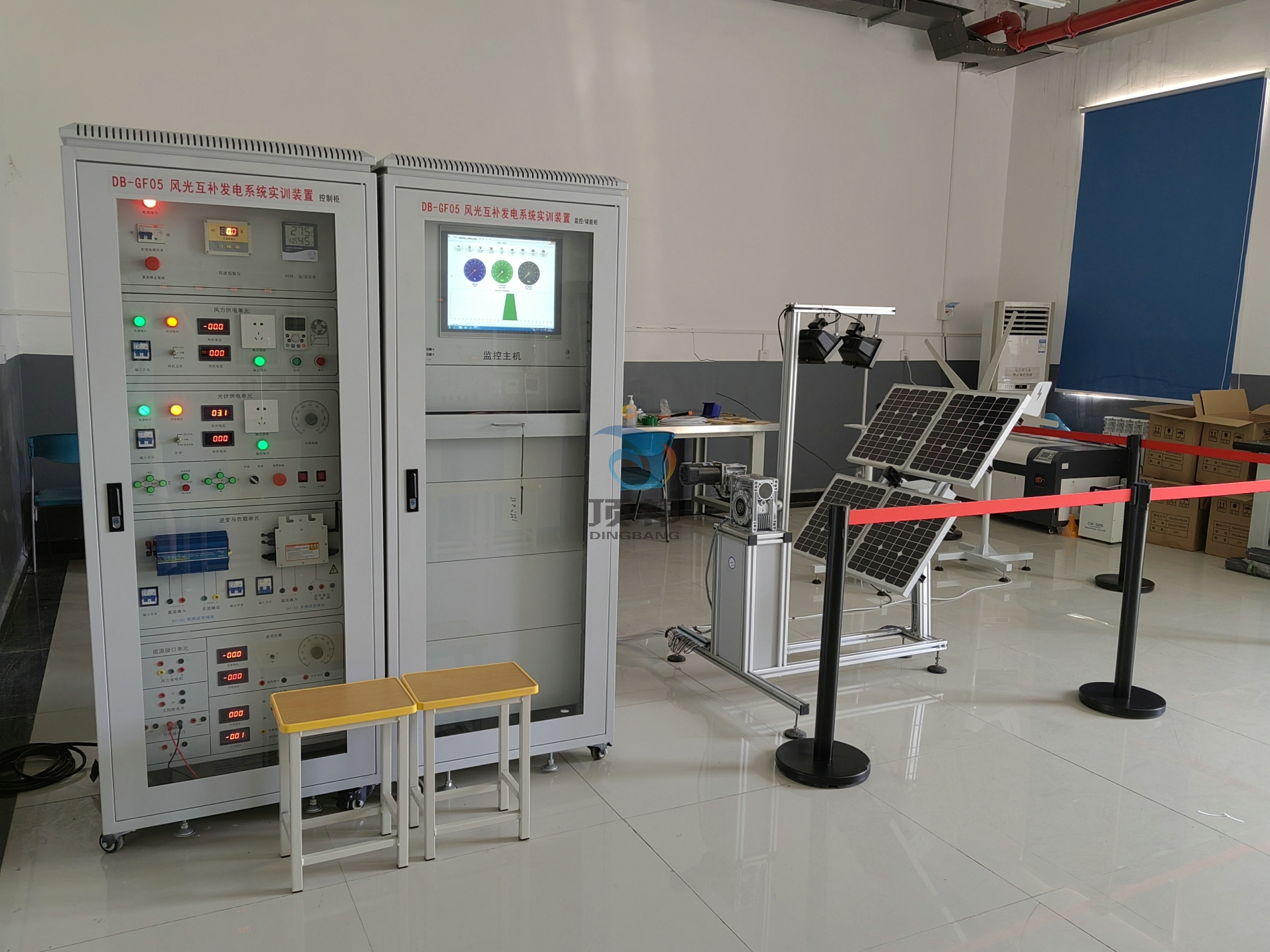

| 光伏发电单元 | |||
| 序号 | 名称 | 技术参数 | 数量 |
| 1 | 电池组件 |
功率：25W 误差：±5% 输出电压：17.2V 输出电流：1.47A 开路电压：21.4V 短路电流：1.55A 工作环境温度：45℃±2℃ 尺寸：430×430×28mm |
4 |
| 2 | 追日传感器 |
输出电压：0-5V 跟踪精度：1度 结构：4电桥 |
1 |
| 3 | 投射灯 |
拱形圆弧结构 电压：220V 频率：50Hz 电流：1.36A 最大功率：2100W（7个） |
7 |
| 4 | 追日机构 |
结构：涡轮蜗杆结构（减速箱） 驱动：直流电机 轴数：双轴二维 |
1 |
| 风力供电单元 | |||
| 序号 | 名称 | 技术参数 | 数量 |
| 1 | 电源控制单元 | 含漏电保护断路器，状态指示灯、电源插座 | 1 |
| 2 | 风电控制电源单元 | 含风机输入开关，交流、直流，状态指示灯 | 1 |
| 3 | 交流输入单元 |
电流表： AC 0-20A 电压表： AC 0-50V |
1 |
| 4 | 风力供电控制单元 |
轴流风机控制：给风、停止 自动控制：启动、急停 |
1 |
| 5 | 变频器 | RB-600-2.2KW | 1 |
| 光伏供电单元 | |||
| 序号 | 名称 | 技术参数 | 数量 |
| 1 | 电源控制单元 | 含漏电保护断路器，状态指示灯、电源插座 | 1 |
| 2 | 光伏控制电源单元 | 含光伏输入开关，交流、直流，状态指示灯 | 1 |
| 3 | 直流输入单元 |
电流表：DC 0-5A 电压表：DC 0-50V |
1 |
| 4 | 光伏供电控制单元 |
电池板跟踪方向：东、南、西、北 投光灯控制：灯1～灯7 投光灯运动方向：东西、西东、停止 自动控制：启动、急停 |
1 |
| 5 | PLC | S7-200 CPU226 | 1 |
| 6 | 可调电阻 | 范围：0-1000Ω，无级可调（有刻度） | 1 |
| 逆变与负载单元 | |||
| 序号 | 名称 | 技术参数 | 数量 |
| 1 | 逆变输出显示单元 |
电流表：AC 0-5A 电压表：AC 0-500V |
1 |
| 2 | 逆变控制电源单元 | 含漏电保护断路器，交流、直流，状态指示灯 | 1 |
| 3 | 离网逆变模块 |
输入电压：DC12V 输入电压范围：DC9.5V-15.5V 输出电压：AC220V±5% 额定输出电流：1.4A 输出频率：50Hz±0.5Hz 额定功率：300VA 输出波形：正弦波 波形失真：＜5% 转换效率：＞85% |
1 |
| 4 | 并网逆变�？� |
输入电压：DC12V 输入电压范围：DC10.8V-28V （MPPT） 输出电压：AC176V-265±5% 额定输出电流：1.2A 输出频率：45-55Hz±0.5Hz，自动调节 额定功率：300VA 输出波形：正弦波 波形失真：＜5% |
1 |
| 5 | 开关电源 |
型号：SY-120-12 输入电压：AC 220V 输出电压：DC 12V 输出电流：5A |
1 |
| 6 | 交流感性负载 |
功率：40W 电压：AC220V 转速：1350rpm |
1 |
| 7 | 交流阻性负载 | 白炽灯、0-100W | 1 |
| 直流感性负载 | 直流减速电机 | 1 | |
| 8 | 直流阻性负载 | 可变电阻器，功率0-100W | 1 |
| 7 | 阀控密封式铅酸蓄电池 |
容量 12V 100Ah 重量 32kg 尺寸 410mm×172mm×210mm |
1 |
| 监控系统 | |||
| 序号 | 名称 | 技术参数 | 数量 |
| 1 | 工控一体机 | 4个串口，含键盘鼠标（客户自备） | 1 |
| 2 | 监控软件 | 风光互补系统专用软件 | 1 |
| 实验柜 | |||
| 序号 | 名称 | 技术参数 | 数量 |
| 1 | 标准控制柜 |
竖式网孔板基本结构：下方为工具箱+4个轮子，上方为竖式网孔板 尺寸：700(长)×700（宽×1600(高) 外框架构成：A3冷轧板钣金喷塑； 监控面板配有推拉式抽屉； 控制柜底部装有滑轮。 |
4 |
| 2 | 微软操作系统软件 | 1 | |
| 3 | 通讯电缆 | 1 | |
| 4 | 操作手册 | 风光互补发电系统操作手册 | |
