DB-FGH02 室内外风光互补发电实训系统
一、项目概述

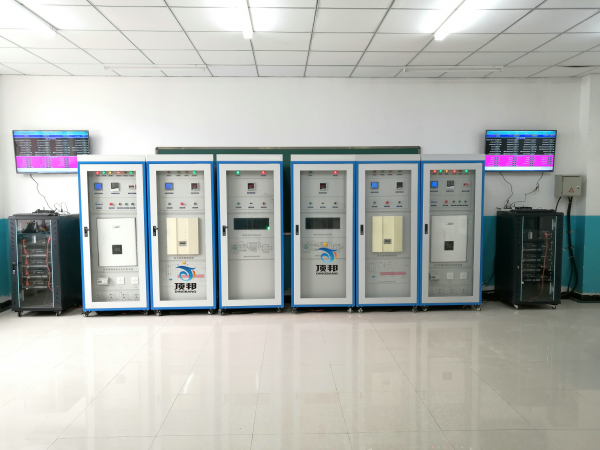

室内外风光互补发电实训系统为科研创新理念与实验、实训型相结合的集风力发电，光伏发电、铅酸电池储能（磷酸铁锂电池储能）、的多元化“风、光混合型新能源发电实训系统”。
室内外风光互补发电实训系统由风力发电机组、太阳能电池方阵、风力及光伏控制系统、储能控制系统所组成的微网发电系统。
其工作原理是风力、光伏发电系统发电，并由电池储能，由储能逆变系统转换成交流电后接入电网，可离网运行亦可并网运行，在网端能耗负荷内完成削峰填谷功能。
在天气晴朗的白天，系统运行在微网模式并在补充储能电池容量的同时将多余电量通过逆变系统送入电网，到夜间再将储能电池电能通过储能逆变器送入电网以弥补由于夜间网端负荷过大造成的电网电压过低，在储能电池不够用时，系统将转入正常模式，一边自行弥补储能电池的亏空，一边通过系统向负载供电。
1.1系统拓扑图
图1 系统拓扑图
1.2 功能特点
整套系统的各个�？樵ち袅薈ANRS485RS232USBTCPIP通讯接口，可以通过该通讯接口对系统中各个�？榻屑嗫�，便于未来项目开发使用。
系统实验平台集成了室内温/湿度仪，风速测量、光照度测量系统，让使用者操作起来更直观；
系统DC-AC并网同步电源，采用高频脉冲调制技术，具有小体积、高效率及高功率因数输出；
系统面板上采用直观的数字表和液晶显示，让用户了解当前系统工作状态；
实训系统，可以让实训学生自行拆装移动，使用简便、无噪音、无污染；
系统增加市电与风光互补发电切换模块，让实验更具操作性；
增加分布式供电原理与实验电路，让学生增加对新知识的理解；
增设直流母线单元，方便系统各�？橹淞蛹笆笛�；
独立的后备胶体蓄电池及充放电管理单元；
二、方案参数概述
2.1风力发电系统的组成
风力发电机是利用风力带动风车叶片旋转、转换为机械功，机械功带动发电机转子旋转，最终输出交流电的电力设备。是风力发电系统中不可或缺的核心部件。
风力发电系统由一台2KW垂直轴风力发电机组、尾翼、叶片、风机控制器塔架等组成。
注：此图为垂直轴发电机组，用户可选择水平轴机组
广义地说，风能也是太阳能，所以也可以说风力发电机，是一种以太阳为热源，以大气为工作介质的热能利用发电机。
风力发电机参数：
| 额定功率 | 2KW |
| 最大功率 | 2.6KW |
| 额定电压 | 48V |
| 启动风速 | 2.5m/s |
| 额定风速 | 18m/s |
| 最大风速 | 45m/s |
| 风机净重 | 185kg |
| 风轮直径 | 2.0M |
| 塔架高度 | 6M |
| 叶片高度 | 3.6M |
| 叶片数量 | 3片 |
| 叶片材质 | 铝合金 |
| 发电机 | 三相交流永磁同步发电机 |
| 塔架类型 | 独立塔架 |
| �；� | 风机自我转数�；�/电磁制动 |
| 工作温度 | -40℃-80℃ |
安装场地选择
选择土质坚实的平地作为安装场地，安装风力发电机的组位置应该至少远离房屋及人员活动场所50米，务必在选定安装场地时考虑到风叶的光影影响及风力发电机组运行时产生的噪音影响（正常工作时噪音约为65dbA）。同时避免周围有高大的树木、建筑物等影响风速风向的障碍物。
禁止安装在松软的沙地、高低不平的场地、有下陷或塌方可能的场地、洼地及其他容易受气候影响而发生地质变化的场地。同时需要考虑从风力发电机的电机部分到您的蓄电池组的距离，距离越短，所用传输电缆越短，因而传输过程中的耗能也越少，如果必须得有较长的距离,则尽量选用粗些的标准电缆。
风力发电控制器
专为风力发电机控制和蓄电池充电而设计， 能有效提升风力发电的效能。风能充电控制器，能有效防止风速过快时的失控，和发生强风时对风力发电机所产生的危险。
风力发电控制器是对风力发电机所发的电能进行调节和控制，一方面把调整后的能量送往直流负载或交流负载，另一方面把多余的能量按蓄电池的特性曲线对蓄电池组进行充电，当所发的电不能满足负载需要时，控制器又把蓄电池的电能送往负载。蓄电池充满电后，控制器要控制蓄电池不被过充。当蓄电池所储存的电能放完时，控制器要控制蓄电池不被过放电，�；ば畹绯亍�
控制器采用PWM无级卸载方式控制风机对蓄电池进行智能充电。在风力发电机所发出的电能超过蓄电池存储量时，控制系统必须将多余的能量消耗掉。在正常卸载情况下，可确保蓄电池电压始终稳定在浮充电压点，而只是将多余的电能释放到卸荷器上。从而保证了最佳的蓄电池充电特性，使得电能得到充分利用。
风力发电控制器参数：
| 工作电压： | 48VDC |
| 充电功率： | 2000W |
| 风机功率： | 2000W |
| 充电方式： | PWM脉宽调制 |
| 充电最大电流 | 55A |
| 过放�；さ缪� | 41.5V |
| 过放恢复电压 | 52.2V |
| 输出�；さ缪� | 59V |
| 卸载开始电压（出厂值） | 60.5V |
| 卸载开始电流（出厂值） | 47.6A |
2.2光伏发电系统
5KW太阳能电池组件采用标准钢结构件固定在C型专制钢件上，呈40度正面朝向正南方，整体支架系统放置在地面或者屋顶；经电缆输送至室内实验设备，可实现分布式屋顶发电相关实验，所发电能与风力发电相结合，经DC-AC逆变成正弦波220V交流电，多余电能经储能逆变器送入电网。
地面固定式方阵及支架
所有系统的设计、安装与实际工程一样，可在老师的指导下做为学生练习拆卸、组装实习样机来用。
太阳能光电池组
太阳能电池组是本实训台的核心组成部分亦是光伏发电系统不可或缺的核心部件，是将光能转换为电能并通过光伏控制系统储存在储能电池当中做为直流总线电源供给DC-AC并网同步电源。
太阳能电池组为多晶硅或单晶硅，是由高效晶体硅太阳能电池片、超白布纹钢化玻璃、EVA、透明TPT背板以及铝合金边框组成。
其规格如下：

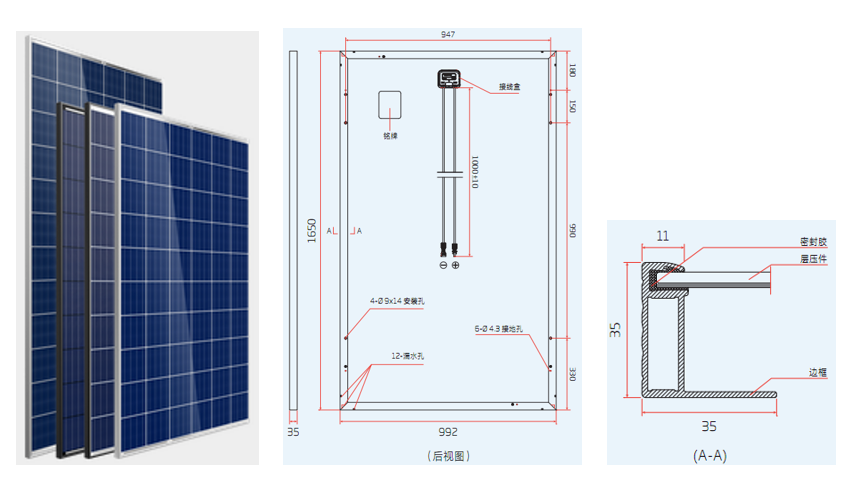

单晶硅太阳能电池规格
| 组件尺寸(L*W*H) | 1650*992*35mm |
| 最佳功率 | 260W |
| 最佳工作电压 | 32.05±0.5V |
| 最佳工作电流 | 8.72±0.10A |
| 短路电流 | 8.85±0.10A |
| 开路电压 | 42±0.5V |
1、抗盐雾和氨腐蚀等国际权威测试；
2、可承受风压2400Pa,雪压7200Pa；
3、优秀的弱光环境发电性能，阴天也能发电；
4、输出功率年衰减率小于0.7%，第25年不低于组件初始功率的80.70%
1. 组件型号：BY260P-29b 多晶
2. 最大功率（W）：260
3. 开路电压（V）：35.9
4. 短路电流（A）：7.27
5. 最大功率点的工作电压（V）：28.1
6. 最大功率点的工作电流（Ａ）：6.7
7. 转化效率：17.12%
8. 开路电压温度系数：-0.292%/K
9. 短路电流温度系数：+0.045%/K
10. 功率温度系统：-0.408%/K
11. 最大系统电压（V）：1000
12. 组件尺寸（长×宽×高）：1640×992×40mm
13. 重量：19.1kg
14. 框架：阳极氧化铝
15. 玻璃：白色钢化安全玻璃3.2mm
16. 电池片封装：EVA
17. 背板：复合薄膜
18. 太阳能电池片：6×10片多晶硅太阳能电池片（156mm×156mm）
19. 接线盒
1) 6个旁路二极管
2) 绝缘材料：PPO
3) 防水等级：IP65
连接器
1) 常规额定电流：30A
2) 耐电压：DC1000V
3) 接触电阻：<2mΩ
4) 绝缘电阻：＞500MΩ
5) 适用单芯电缆截面：2.5-6mm2
6) 电缆外径范围：Φ5mm～Φ 7mm
7) 环境温度：-40℃～+ 105℃
8) 防护等级：IP67
9) 安全等级：Ⅱ
10) 壳体：PC料，黑色
11) 接触件：紫铜CN，镀锡SN
12) 接线方式：压接 MC4
20. 电 缆
1) 长度：450mm,
2) 规格：1×4mm²
3) 颜色：红、黑
温度范围系数：-40°C to+85°C
抗冰雹系数：最大直径25mm,撞击速度23m/s(51.2mph)
最大表面负荷：7200pa

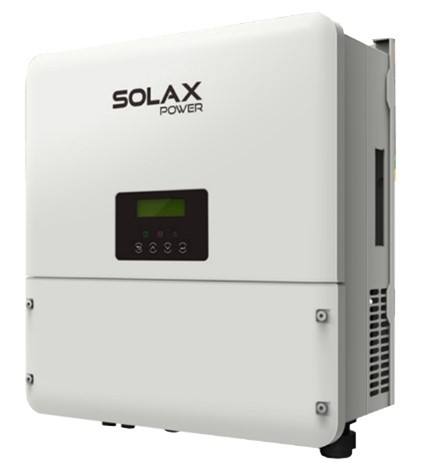

5KW光伏储能逆变器
逆变器外观图
产品主电路

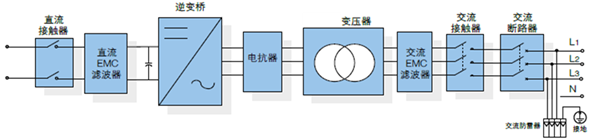

主电路框图
产品主电路采用双向PWM逆变电路及相应的控制电路、�；ず图嗫氐缏�。直流侧由缓冲电阻、防反二极管和直流接触器组成了直流侧缓冲电路，当初始连接各种电池时对直流母线电容进行缓冲。主电路电源可有交直两用供电，以使系统在电池或电网有电时都可以工作。
产品特点
1）技术领先，全面满足电网或负荷的接入与控制要求
具有并网充放电、独立逆变功能，适合各种应用场合
具有并网和离网并联功能，良好的扩容性
可与多种蓄电池接口，具有多种充放电工作模式
可以实时接受系统调度指令和BMS指令，通讯方式有RS485、CAN、以太网
无功功率可调，功率因数范围超前0.9至滞后0.9
直流电压范围，支持低压48V蓄电池输入
110%额定输出功率可实现长时间运行
2）高效节能，更集成，更好的客户体验
正面维护，可靠墙安装，安装维护更方便，降低维护成本
防护等级为IP21，具有防滴水功能，具备防凝露功能
高效PWM调制算法，降低开关损耗
3）更多优点
双电源冗余供电方案提升系统可靠性
完善的�；ぜ肮收细婢低�，更加安全可靠
采用动态图形液晶界面，提供友好的操作体验
-25℃~+55℃可连续满功率运行
适应高海拔恶劣环境，可长期连续、可靠运行
支持离网主动运行功能
适合共直流母线系统和共交流母线系统
| 直流侧 | |
| 最大直流功率 | 5KW |
| 最大直流电压 | 580V |
| 工作电压范围 | 125~550V |
| 最低直流电压 | 125V |
| 最大直流电流 | 11A |
| 交流侧 | |
| 额定功率 | 5KW |
| 最大交流侧功率 | 5.5kVA（长时间运行） |
| 最大交流电流 | 20A |
| 最大总谐波失真 | <3%(额定功率时) |
| 额定电网电压 | 220V |
| 允许电网电压范围 | 180~265V |
| 额定电网频率 | 50/60Hz |
| 允许电网频率范围 | 47~52Hz/57~62Hz |
| 额定功率下的功率因数 | >0.99 |
| 隔离变压器 | 具备 |
| 直流电流分量 | <0.5%额定输出电流 |
| 功率因数可调范围 | 0.9（超前）~0.9（滞后） |
| 独立逆变电压范围 | 230V |
| 独立逆变输出电压失真度 | <3%（线性负载） |
| 带不平衡负载能力 | 100% |
| 独立逆变电压过渡变动范围 | 10％以内（电阻负载0%⇔100%） |
| 独立逆变峰值系数(CF) | 3:1 |
| 效率 | |
| 最大效率 | 97.6% |
| �；� | |
| 直流侧断路设备 | 断路器 |
| 直流过压保护 | 具备 |
| 极性反接�；� | 具备 |
| 绝缘阻抗侦测 | 具备 |
| 交流过压�；� | 具备 |
| 孤岛�；� | 具备 |
| �？槲露缺；� | 具备 |
| 常规数据 | |
| 体积（宽 / 高 / 厚） | 516 × 440 × 184 mm |
| 重量 | 30kg |
| 运行温度范围 | -25~+60℃ |
| �；院牡� | <5W |
| 冷却方式 | 自然对流 |
| 防护等级 | IP65 |
| 相对湿度 （无冷凝） | 0~95%，无冷凝 |
| 最高海拔 | 2000m |
| 显示屏 | LED&APP |
| BMS通讯方式 | USB2.0、Wifi |
产品技术指标

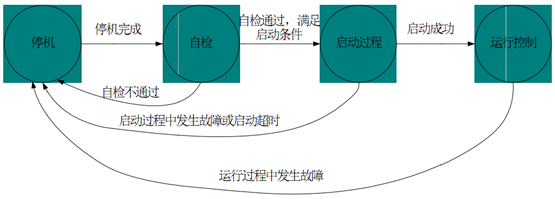

工作逻辑架构
a.——并网发电、离网备用功能
b. ——电网（或柴油机）、微网切换功能
储能蓄电池
蓄电池的作用主要是储存能量，在晚上或多云等气候情况下，光伏阵列不能提供足够的能量时，蓄电池供给负载，保证系统的正常运行。
采用磷酸铁锂电池， 安全性高适合长期充放电循环�？榛杓疲� 电压、容量按需配置。
系统由1个主控�？楹投喔龅绯啬？樽槌�，通过 48V电池�？榇槌刹煌缪沟燃断低�，通过多个机柜并联， 可以在同一个电压平台上扩展容量定制化电池管理系统 （BMS） ， 实时进行数据采集、 状态监控及控制， 保证系统安全可靠运行。
规格参数：
| 类别 | 基本参数 | 高压直流储能系统 |
| 标称参数 | 标称电压（V） | 48*N |
| 标称容量（AH） | 50 | |
| 结构参数 | 电池�？槌叽纾╩m） | 440*410*89（W*D*H） |
| 电池模块重量（KG） | 24 | |
| 主控�？槌叽纾∕M） | 440*350*132（W*D*H） | |
| 主控�？橹亓浚↘G） | 6 | |
| 电气参数 | 放电电压（V) | （54-45）*N |
| 充电电压（V) | （52.5-54）*N | |
| 额定放电电流（A) | 25 | |
| 额定充电电流（A) | 25 |
4）双向DC-DC电源�？�
双向DC-DC变换器(Bi-directional DC/DC Converter, BDC)是能够根据能量的需要调节能量双向传输、是可双象限运行的直流-直流变换器。该变换器能够根据实际需要调节能量的流动方向，在功能上相当于两个单向直流-直流变换器。
一．双向DCDC变换器的工作模式
| 作用在高压侧 | 作用在低压侧 | ||
|
工作 模式 类别 |
恒流输出 | 高压侧恒流输出 | 低压侧恒流输出 |
| 恒流输入 | 高压侧恒流输入 | 低压侧恒流输入 | |
| 恒压 | 高压侧恒压 | 低压侧恒压 | |
| MPPT输入 | 高压侧MPPT输入 | 低压侧MPPT输入 | |
| 总线压控电流源 | 高压侧压控电流源 | 低压侧压控电流源 | |
二．性能特点
全数字化，各种参数及信号全部数字化处理，由数字处理器智能灵活地管理。性能和可控性均远优于普通的模拟式双向DC-DC变换器。
模块化设计，单�？槎疃ㄊ涑龉β�5KW，可多台双向DC-DC变换器并联运行。
双向变换都采用零电压变换软开关控制，使得转换效率达到95%以上。
能工作于恒流、恒压、MPPT和压控电流源等多种工作模式，并可在线快速频繁地切换工作模式。
运用多相交错技术，有效地抑制了纹波，减弱了大电流了对器件的冲击。
空载功耗低于20W，处于监控待机状态功耗低于12W。
双向变换的电流大小和方向，既可用数字方式设定，也可用模拟量方式控制。
高低电压侧的工作电压可单独设定。
高低电压侧的过压�；さ缪箍傻ザ郎瓒�，�；ち讲嗟纳璞覆恢劣诠顾鸹�。
高低电压侧的最低限压也可单独设定，�；ち讲嗟牡缪共恢劣诠诺�。
高低电压任何一侧加电，均可使模块启动。
开机软启动，防止产生过强的电压电流冲击两端的电源。
�？榇蠰ED显示面板，可实时显示两侧电流，电压，设定两侧工作电流，最高限压。
带RS485串口通信功能，遵循MODBUS-RTU协议，方便计算机或监控终端远程监测和设置的参数和工作状态。
RS485串口利用光耦隔离，可以有效防止雷击对远程监控计算机或者监控终端的影响。
掉电状态恢复功能：即使完全关断双向DC-DC变换器的供电，下次开机时也能恢复掉电前的设置和状态。
输入极性防反接功能，电源极性接反不会有电流流过。
各种异常情况�；すδ埽捍泄�，过流，过热，短路保护功能，故障撤销后自动恢复工作。
小体积：外壳尺寸360mm X160mm X 94mm，模块尺寸295mm X142mm X 85mm。
带外壳整机重量3.8Kg，�？橹亓课�2.5Kg 。
三．电特性参数
| 参数名称 | 数 值 |
| 型 号 | DC30DC200P5KW |
| 高压侧参数 | |
| 优化 输入/输出电压 | 250V |
| 输入/输出电压VOHV范围，误差1% | 40V–250V |
| 最高限压OVHV调节范围，误差1% | 0V–265V |
| 最低限压UVHV调节范围，误差1% | 0V–260V |
| 高压侧输出电流设定范围，误差1% | 3 - 30A |
| 外输入压控电流增益 | 0.1-6 A/V |
| 输入/输出电流过流/短路�；さ� | 60A |
| 低压侧参数 | |
| 优化 输入/输出电压 | 48V |
| 输入/输出工作电压 VOLV范围，误差1% | 30V–120V |
| 最高限压OVLV 调节范围，误差1% | 35V–130V |
| 最低限压UVLV 调节范围，误差1% | 0V–110V |
| 低压侧输出电流设定范围，误差1% | 3 - 50A |
| 外输入压控电流增益 | 0.1-12 A/V |
| 输入/输出电流 过流/短路 �；さ� | 60A |
| 高低压两侧交互参数 | |
| 电压变比范围（高压/低压） | 1.2 – 5.0 |
| 模式控制参数 | |
| 模式切换时间 | < 1mS |
| 切换模式到满载输出响应时间 | < 1S |
| 整机系统参数 | |
| 额定输出功率 | 5KW(VOLV≥60V时) |
| 最大瞬时输出功率 | 5KW |
| 转换效率 | > 92% |
| 负载调整率 | < 2% |
| 待机功耗 | < 12W |
| 空载功耗 | < 20W |
| 冷却方式 | 温控风冷 |
| 允许环境温度 | -25℃ - 60℃ |
| 温度过热�；さ� | 80℃ |
| 输入/输出 反接保护 | √ |
| �；こ废蠡指垂ぷ魇奔� | 5S |
| 开机启动时间 | < 5S |
| 纹波电压 | < 0.5V |
| 通信参数 | |
| 通信方式 | RS485 |
| 通信协议 | MODBUS-RTU |
| RS485通信波特率 | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| RS485通信隔离耐压 | 1500V |
| 均流参数 | |
| 最大并联�？槭� | 64 |
| 模块电流不均匀度 | < 10% |
| 均流控制方式 | 主从控制 |
| 均流信号传输方式 | RS485数字通信 |
| RS485通信波特率 | 768K bps |
| 通信协议 | 自定义 |
| 均流通信线最大长度 | < 160 m |
| 显示参数 | |
| 显示方式 | 4位LED数码管 |
| 显示内容 |
两侧电流，电压，设定两侧工作电流 最低限压，最高限压 |
2.6 显示单元

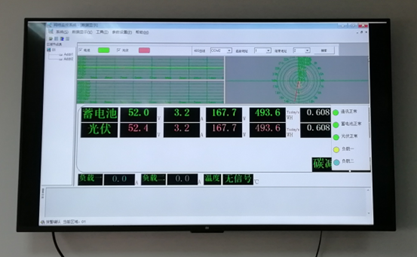

系统配置有方阵电压、电流；逆变电压、电流、功率；实验室温度和湿度、实验记时时钟、逆向电量计量表等。方便在没有与PC机联机状况下查看系统工作状态和各项参数。
可以通过教师机进行信息共享至大屏幕，实现教室内局域网计算机数据交换与共享。
室内大屏幕
2.7 主控系统
主控系统是整个微网的监测、控制核心单元。通过内置的数据采集、通讯传输等�？椋迪侄晕⑼低车目墒踊嗖饧翱刂�。
2.7.1 实验室智慧用电安全控制系统
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大�；すδ埽坏缭淳哂幸患üδ�，处理故障时，防止漏电�；て骱险�，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑性冻炭刂浦悄芸氐耐ǘ稀�
3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能�？梢患艉凸乇账猩璞福傻ザ揽刂泼刻ㄉ璞傅目�！
4、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间�、凇璞附诘悖嚎上允旧璞杆谖恢�、编码名称、挂载情况、用户编辑、用户查询等。
5、报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。
6、用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。
现场需对功能逐一演示，提供有效、权威的证明文件，佐证该产品的可靠、安全、先进性。
（七）、实验室安全监控功能
1、环境参数测量：可同时测量显示温湿度、CO2浓度和PM2.5；
2、电气参数测量：可测量控制台电压电流，并计算出功率；
3、过流、过压、欠压（阀值可设置）报警跳闸�；�；
4、安全防护：实验室环境安全监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火警）报警）；5、节电功能：长期无人实验时，自动关闭总闸开关，实现安全和节电效果；
2.7.2 主要功能特点
1、教师机：广播教学、语音教学、语音对讲、学生演示、监控转播、文件分发、电子教鞭、班级模型、系统设置、远程命令、远程设置、远程消息、分组教学、语音讨论、文件收集、查看学生属性。
2、学生机：电子举手、远程消息、窗口接收广播、可选窗口显示模式。
3、实验室功能特点
(1)、本实验室风光互补上位机软件在一台计算机或教师机上进行操作。
(2)、教师广播教学：将教师机的电脑屏幕画面和语音等多媒体信息实时广播给全体、群体或单个学生。并同时提供电子教鞭等功能。语音教学时：通过话筒和耳机进行语音传播，实现教师与学生之间的自由的语音交谈和讨论。允许学生发言，并可方便地切换发言学生；可随时方便地使一组学生加入或退出教学行列。
(3)、文件分发功能强大且界面相当易用，可以定义宏目录，如教师把采集数据可以同时分发给教室里的所有学生。您可以将一个或多个文件一次性的传输到指定的学生机上。这样就可以做到网上分发试卷或演示文件等。您真的可以体会网络教学的轻松与写意。
(4)、文件提交功能可以收集学生所做的作业、程序文件等提交给老师，方便老师操作。
(5)、电子点名功能方便老师统计学生上课考勤情况。
2.7.3 新能源系统教学软件
1 软件简介
1、通过该软件可以学习太阳能光伏硅材料、电池片、光伏组件、光伏组件附属材料、光伏应用产品等全部系列光伏知识内容。
2、配备文字与动画展示并介绍从原材料至成品包括中间环节加工工艺等与使用方法。
3、多媒体系统自带语音讲解，图、文、声并茂展示讲解、与系统所述文字同步播放，提高学生对新能源专业知识快速掌握和快速学习。
* 2 展示与讲解内容目录（图、文、声并茂）：
2.1 太阳能光伏发电产品介绍
2.1.1 太阳能发电系统：
2.1.2 家用太阳能发电机直流系统多媒体电视机
2.1.3 太阳能便携电源：
2.1.4 太阳能杀虫灯
2.1.5 太阳能警示灯
2.1.6 太阳能野营灯
2.2 太阳能光伏发电基本原理
2.3 太阳能光伏发电系统组成部分介绍
2.4 太阳能光伏发电系统设计方法
2.5 太阳能光伏电站施工建设方法
2.5.1、项目前期考察
2.5.2、项目建设前期资料及批复文件
第一阶段：可研阶段
第二阶段：获得省级/市级相关部门的批复文件
第三阶段：获得开工许可
2.5.3、项目施工图设计
2.5.4、项目实施建设
2.5.5、带电前的必备条件
2.6太阳能光伏并网电站介绍
2.6.1、光伏并网电站简要描述
2.6.2、光伏并网电站设备组成
2.6.2、光伏并网电站设备功能
2.7 家用型太阳能电站建设方案
2.7.1、项目概述
2.7.2、方案设计 （附详细方案设计）
（一）用户负载信息
（二）系统方案设计
（三）效益计算：
2.7.4配套光伏发电工程技术课件适应所有的教材，内容丰富并可随意调取。合理地运用多媒体课件教学系统，可以很大程度上减轻老师讲课的工作量。(包含以下内容):
(1.1.1)--PN的形成
(1.2.1)--太阳能电池工作原理
(1.3.1)--太阳能电池结构及主要技术参数
(1.3.1)--太阳能电池结构及主要技术参数
(1.5.1)--太阳能光伏组件制造过程
(1.6.1)--光伏阵列及热斑效应
(1.7.1)--光伏发电系统的分类
(1.8.1)--离网光伏发电系统的组成及分析
(1.9.1)--第九讲并网光伏发电系统的组成及分析
(1.10.1)--1.5MW光伏发电系统简介
(1.11.1)--太阳能资源认识
(2.1.1)--光伏发电系统设计概述
(2.2.1)--光伏发电系统设计应考虑的因素
(2.3.1)--离网光伏发电系统光伏组件容量的计算
(2.4.1)--铅酸蓄电池结构
(2.5.1)--蓄电池主要技术参数
(2.6.1)--铅酸蓄电池工作原理与充电控制
(2.7.1)--铅酸蓄电池充放电控制电路分析
(2.8.1)--离网光伏发电系统蓄电池配置容量基本公式计算
(2.9.1)--离网光伏发电系统蓄电池配置容量其他公式计算
(2.10.1)--光伏控制器光伏控制器功能及光伏控制器的基本工作原理
(2.11.1)--光伏阵列最大功率点（M）控制技术
(2.12.1)--光伏控制器主要技术参数
(2.13.1)--光伏控制器的选型
(2.14.1)--光伏逆变器功能和分类
(2.15.1)--光伏逆变器基本电路结构及工作原理
(2.16.1)--光伏逆变器主要技术参数
(2.17.1)--光伏逆变器选型
(2.18.1)--雷电的概念、形式及危害
(2.19.1)--雷电的防护设备
(2.20.1)--光伏发电系统防雷设计
(2.21.1)--光伏阵列支架的设计
(3.1.1)--离网光伏发电系统设计内容、原则及步骤
(3.2.1)--3.6kW离网光伏发电系统设计
(4.1.1)--系统总体设计
(4.2.1)--光伏组件选型
(4.3.1)--组串式逆变器
(4.4.1)--集中式逆变器
(4.5.1)--集中式逆变器VS组串式逆变器
(4.6.1)--微型逆变器
(4.7.1)--逆变器选型
(4.8.1)--家用3KW光伏发电系统设计安装与运维
(5.1.1)--光伏发电系统设计的原则、步骤与内容
(5.2.1)--光伏发电系统的设计相关因素和技术条件
(5.3.1)--光伏发电系统组件功率和方针构成设计实例
(5.4.1)--光伏发电系统蓄电池容量和蓄电池组合设计实例
(5.5.1)--光伏发电系统综合设计实例
(5.6.1)--并网系统的容量设计与发电量计算
(5.7.1)--并网系统的电网接入设计
(5.8.1)--并网光伏发电系统配置设计实例
(6.1.1)--逆变器的安装
(6.2.1)--其他的电气设备的安装
(6.3.1)--防雷与接地系统的安装施工
(6.4.1)--线缆的敷设与连接
(7.1.1)--光伏电站现场安全文明施工管理
(7.2.1)--职业健康管理
(7.3.1)--光伏电站应急处理措施
3、风光互补配置表
| 编号 | 产品名称 | 型 号 规 格 | 数量 | 单位 | 备 注 |
| 1 | 风光互补实训系统 | DB-FGH02 风力发电系统 | 1 | 套 | |
| 2 | 风光互补实训系统 | DB-FGH02 光伏发电系统 | 1 | 套 | |
| 3 | 风光互补实训系统 | DB-FGH02 DC-AC逆变系统 | 1 | 套 | |
| 4 | 风光互补实训系统 | DB-FGH02 监控系统 | 1 | 套 | |
| 5 | 风力发电机 | 垂直轴 48V 2KW | 1 | 台 | |
| 6 | 风力发电机叶片 | 与发电机配套 | 1 | 套 | |
| 7 | 风力发电机塔杆 | 定制 6米高 | 1 | 套 | |
| 8 | 卸荷器 | 与发电机匹配 | 1 | 套 | |
| 9 | 风力发电混凝土基础+灌笼 | 1200*1200*1500mm | 1 | 套 | 由卖方出资买方负责监工建设 |
| 10 | 太阳能电池组件 | 35V 250W（1640*990mm） | 20 | 块 | |
| 11 | 定制光伏安装支架 | U型钢 | 1 | 套 | |
| 12 | 光伏汇流箱 | 5进2出 | 1 | 台 | |
| 13 | 水泥镦 | 300*300*400mm | 8 | 个 | |
| 14 | 支架配套件 | 固定螺丝及固定卡 | 1 | 套 | |
| 15 | 光伏、风力发电专用蓄电池 | 12V 200Ah | 16 | 节 | |
| 16 | 蓄电池放置架 | 40*40方钢喷塑（定制） | 1 | 套 | |
| 17 | 机柜连接电缆 | 10平方 带端子 | 1 | 套 | |
| 18 | 机柜连接电缆 | 4平方 带端子 | 1 | 套 | |
| 19 | 使用说明 | 1 | 本 | ||
| 20 | 光伏发电工程技术课件 | 1 | 套 | ||
|
其 它 |
合格证 | 1 | 个 | ||
| 安装电线 | 4 平方红、黑 若干 | ||||
| 安装电线 | 10平方红、黑 若干 | ||||
| 黑色3-5芯护套电缆线 | ≥2.5平方 | 40 | 米 | ||
| 屏蔽线（通讯用） | 2芯或以上 | 10 | 米 |
注: 地基部分需要自己处理
友情提示：
1、货品验收：阁下收货时请检查室内外风光互补发电实训系统的货品外观，核实室内外风光互补发电实训系统的数量及配件，拒收处于受损状态的室内外风光互补发电实训系统；
2、质保：顶邦将为阁下提供室内外风光互补发电实训系统产品说明书内的质保条件和质保期，在质保范围内提供对室内外风光互补发电实训系统的免费维修，超出条件承诺时提供对室内外风光互补发电实训系统的有偿维修；
3、退换货：阁下单方面原因导致的室内外风光互补发电实训系统选型错误或室内外风光互补发电实训系统购买数量错误，造成室内外风光互补发电实训系统的退换货要求，将不被接受；
4、货期：室内外风光互补发电实训系统的发货期为参考值，如您需要了解室内外风光互补发电实训系统的精确货期，请与顶邦的销售人员联系；
5、如阁下对室内外风光互补发电实训系统有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关室内外风光互补发电实训系统的咨询。
找不到想找的产品?请点击产品导航页 |
