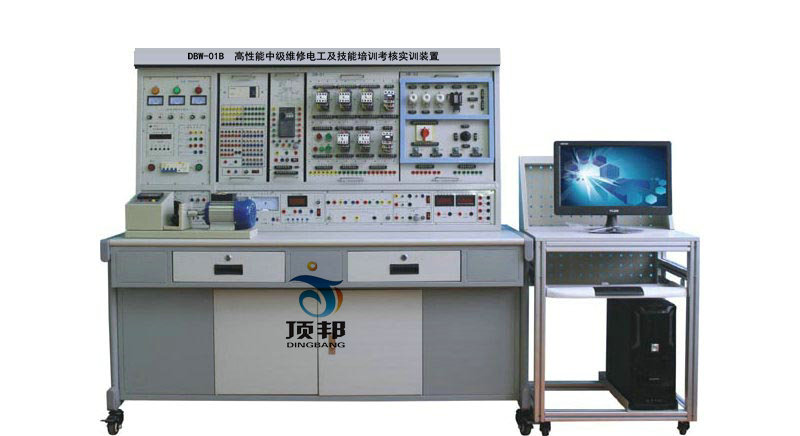

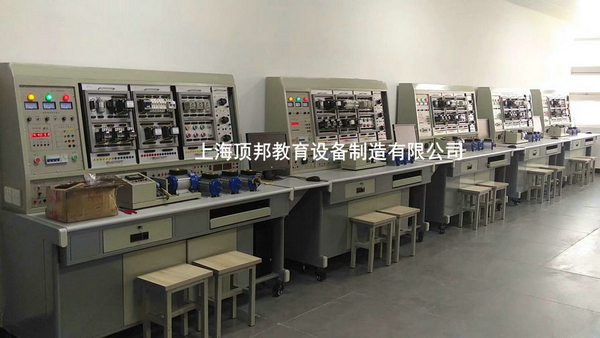

DBW-01B 高性能中级维修电工及技能培训考核实训装置
一、概述
本装置是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
二、装置特点：
1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；
2.操作台只需三相四线的交流电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；
4.装置设有电压型和电流性漏电�；て�，能确保操作者的人生安全；
5.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；
6.通过走线槽进行走线，进行工艺布线训练。
7.具有多媒体智能型实验管理器：故障设置、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能。含通讯电缆。
三、技术性能：
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：2080×70×1630mm3
6.漏电�；ざ鞯缌鳎�≤30mA；漏电保护动作时间：≤0.1s。
四、装置的基本配置及功能
（一）DW02 电源控制箱
主控屏为铁质双层亚光密纹喷塑结构，铝质面板。
（二）主控功能板配备资源
1、主控功能板
(1) 三相四线电源输入，经漏电�；て骱�，经过总开关,由接触器通过起、停按钮进行操作；
(2) 设有450V指针式交流电压表三只，指示电源输入的三相电压；
(3) 智能型故障设置与大屏幕液晶答题器：
操作单元：
操作单元电路板（与显示屏一体）、键盘。
操作单元采用多重�；ど杓�；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。
主要有以下操作功能：
（1）学生入口：学生解除故障时使用，可以查询考核剩余时间。
（2）教师入口：设置故障、 解除所有故障、设置考核时间、修改登录密码、设置设备号。
教师入口需要登录密码。
（3）分数查询：查询学生的当前得分情况。
（4）学号查询：查询教师通过计算机设置的学号。
（5）设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。
（6）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。
2、交、直流电源
(1) 励磁电源：直流220V/0.5A，具有短路�；�。
(2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。
(3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复�；すδ�。
(4) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可得到交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
(1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。
(2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。
(3) 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。
(4) 直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。
(5) 直流电流表：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。
（三）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。
五、实训项目
1.三相异步电动机直接启动控制电路
2.三相异步电动机点动控制电路
3.三相异步电动机自锁控制电路
4.三相异步电动机按钮联锁正反转控制电路
5.三相异步电动机接触器联锁正反转控制电路
6.三相异步电动机双重联锁正反转控制电路
7.三相异步电动机工作台自动往返控制电路
8.两台三相异步电动机顺序启动、顺序停转控制电路
9.三相异步电动机的两地控制电路
10.接触器控制的Y-△控制
11.时间继电器控制的Y-△控制
12.三相异步电动机单向启动反接制动控制电路
13.三相异步电动机无变压器半波整流单向启动能耗
制动控制电路
14.三相异步电动机有变压器全波整流单向启动能耗
制动控制电路
15.三相异步电动机正反转启动能耗制动控制电路
16.单相鼠笼电动机电容启动控制电路
17.双速交流异步电动机手动变速控制电路
18.双速交流异步电动机自动变速控制电路
19.断电延时直流能耗制动的Y-△启动控制电路
20. 三相异步电动机正反转能耗制动控制线路
21. 三相异步电动机正反转启动反接制动控制线路
22. C620型车床电气控制线路
23. 电动葫芦电气控制
24. Y3150滚齿机控制电路
25. 可编程控制器的基本指令操作
28.PLC控制十字路口交通灯的模拟
35. PLC控制邮件分拣机模拟控制的模拟
36. PLC控制轧钢机模拟控制的模拟
38. PLC控制自动送料装车控制的模拟
41.PLC控制的三相异步电动机正反转控制
42.PLC控制的三相异步电动机Y-△启动控制
43.PLC控制的三相异步电动机降压启动控制
44.PLC控制的三相异步电动机能耗制动控制
45.变频器面板功能参数设置和操作实训；
46.变频器对电机点动控制、启�？刂�；
47.变频器对电机转速多段控制；
48.基于变频器面板操作的电机开环调速；
49.变频器的�；ず捅ňδ苁笛担�
50.变频器与PLC综合应用实训；
51. CA6140车床电气控制电路单元常见故障的检查与排除（16个故障点，自动设故）。
52．X62W铣床电气控制电路单元常见故障的检查与排除（16个故障现象，自动设故）
高性能维修电工实训考核装置总体配置表一
| 序号 | 名称 | 单位 | 数量 | 备注 | |
| 1 | 维修电工实训考核台 | 台 | 1 |
外形尺寸：2080mm×700mm×1650mm ； 材 料：钢木结构；符合国家相关环保要求； 输入电压：AC 380 V±10% 50 Hz 三相五线； 容 量：＜1.5 kVA； 实 验 屏：用于挂置实训单元挂板 具体配置详见 表二、维修电工实训考核台架详细说明表 |
|
| 2 | 电气控制实训单元挂箱及电机 | 块 | 1 | DW-05 | 电工技能实训组件（五） |
| 块 | 1 | DW-06 | 维修电工实训组件（一） | ||
| 块 | 1 | DW-07 | 维修电工实训组件（二） | ||
| 块 | 1 | DW-08 | 维修电工实训组件（三） | ||
| 块 | 1 | DW-09 | 维修电工实训组件（四） | ||
| 块 | 1 | SY006 | CA6140型车床电路智能化实训考核挂箱 | ||
| 块 | 1 | SY008 | X62W型铣床电路智能化实训考核挂箱 | ||
| 台 | 1 | SYDJ-01 | 单相电容起动电动机，交流220V | ||
| SYDJ02 | 三相鼠笼电动机AC220V（Y） | ||||
| SYDJ03 | 三相鼠笼电动机AC380V（Y/△,带速度继电器） | ||||
| SYDJ04 | 双速异步电动机AC380V（△/YY） | ||||
| 3 | 多媒体智能型实验管理器挂箱 | 套 | 1 | 故障自动设置、故障排除考核、参数设定、远程起动、到时切断电源、自动评分等功能。含通讯电缆。 | |
| 4 | 变频器实训挂箱 | 套 | 1 | 三菱FR-S720变频器，带有RS485通讯接口及BOP操作面板。 | |
| 5 |
PLC主机挂箱 |
套 | 1 | 配三菱FX1N-40mR主机，集成数字量I/O（24路数字量输入，16路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。 | |
|
6 |
PLC实训挂箱 | 块 | 1 | 交通信号灯/邮件分拣机/自控轧钢机 | |
| 7 | 照明挂板一 | 1 | 套 | 提供二极漏电�；て�1只、3P熔断器2只、闸刀开关1只、单相电度表1只 | |
| 8 | 照明挂板二 | 1 | 套 | 提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只、钮子开关2只、双联开关1只 | |
| 9 | SC-09通讯编程电缆 | 1 | 根 | 用于PLC主机与PC机通讯 | |
| 10 | 工控组态软件 | 1 | 套 | ||
| 11 | PLC仿真实训软件 |
（1）通过PLASH虚拟环境实时显示PLC的运行状态 （2）可以实现PLC虚拟接线，并对接线进行错误检查 （3）PLC编程训练、PLC程序编写测试等功能 （4）实现PLC运行模拟，对错误程序进行检查 |
|||
| 12 | 电工连线 | 套 | 1 |
20根：长1000mm 黄6条、绿6条、红6条、黑2条； 10根：长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。 |
|
|
13 |
计算机小推车 | 套 |
1 |
钢铝结构；用于放置计算机。 | |
| 14 | 常用工具 | 套 | 1 | 一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。 | |
| 15 | 实验说明书 | 套 | 1 | 指导学生实训 | |
表二、顶邦维修电工实训考核台架详细说明表
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 维修电工实训考核台架 | 套 | 1 |
钢木结构；尺寸：1600mm×300mm×850mm； 用于挂置实训单元挂箱等。 |
| 2 | 数字式直流电压表 | 个 | 1 | 量程0～300 V；三位半数显示 |
| 3 | 数字式直流电流表 | 个 | 1 | 量程0～5A；三位半数字显示 |
| 4 | 指针式交流电压表 | 个 | 1 | 0～500V带镜面交流电压表一只，精度1.0级。 |
| 5 | 指针式交流电流表 | 个 | 1 |
0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。 |
| 6 | 功率、功率因数表 | 个 | 1 |
由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。 |
| 7 | 固定交流电源 | 套 | 1 | （输入）380 V/220V（输出）110 V、36 V、20 V（两组）、12 V、6.3 V；（具有过流保护报警切断电源，智能化误操作记录功能） |
| 8 | 可调交流电源输出 | 组 | 1 | 0～220V连续可调；（具有过流�；けň卸系缭�，智能化误操作记录功能） |
| 9 | 直流稳压电源输出 | 组 | 1 |
1、可调同步电枢电源0～40V 可调2 A（ 1组）； 2、+12 V/1.5A 1组； -12V/1.5 A 1组； +5 V/1.5A 1组； |
| 10 | 电枢电压输出电源 | 组 | 1 | 0～220/2A；具有过流保护报警切断电源，智能化误操作记录功能）； |
| 11 | 励磁电源输出 | 组 | 1 | 220 V/0.5 A（具有过流�；けň卸系缭�，智能化误操作记录功能）。 |
| 12 | 整流二极管 | 只 | 4 | 2N5408 |
| 13 | 多媒体智能型实验管理器 | 套 | 1 | 故障自动设置、故障排除考核、参数设定、远程起动、到时切断电源、自动评分等功能。含通讯电缆。 |
| 14 | 误操作记录装置 | 套 | 1 |
自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准。 |
| 15 | 安全保护 | 组 | 1 | 漏电�；ざ鞯缌�≤ 30 mA、紧急停电保护按钮开关、各组电源具有过流切断各自电源�；�，单片机自动控制工作电流限流功能。 |
| 16 | 交流电源输出插孔 | 组 | 1 |
380V电源：插座式一组、接插式一组（三相五线） 220V电源：三插式一组、接插式一组 |
表三、顶邦维修电工电气控制实训考核挂箱配置说明表
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | DW-05电工技能实训组件（五） | 提供两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。 | ||
| 2 | DW-06维修电工实训组件（一） | 套 | 1 | 提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只 |
| 3 | DW-07维修电工实训组件（二） | 个 | 1 | 提供空气开关1只、3P熔断器2只、交流接触器3只。 |
| 4 |
DW-08维修电工实训组件（三） |
个 | 1 | 提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只 |
| 5 | DW-09维修电工实训组件（四） | 个 | 1 | 提供交流接触器4只 |
| 6 | DW-10照明挂板一 | 1 | 套 | 提供二极漏电保护器1只、3P熔断器2只、闸刀开关1只、单相电度表1只 |
| 7 | DW-11照明挂板二 | 1 | 套 | 提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只、钮子开关2只、双联开关1只 |
| 8 | DB-006CA6140型车床电路智能化实训考核挂箱 | 个 | 1 | 自动设故，让学生排除，让学生掌握CA6140型车床的电气工作原理以及其排故的技能。 |
| 9 | DB-008 X62W型铣床电路智能化实训考核挂箱 | 个 | 1 | 自动设故，让学生排除，让学生掌握X62W型铣床的电气工作原理以及其排故的技能。 |
| 10 | DB-010答题器挂箱 | 个 | 1 | 与智能化实训考核挂箱匹配 |
