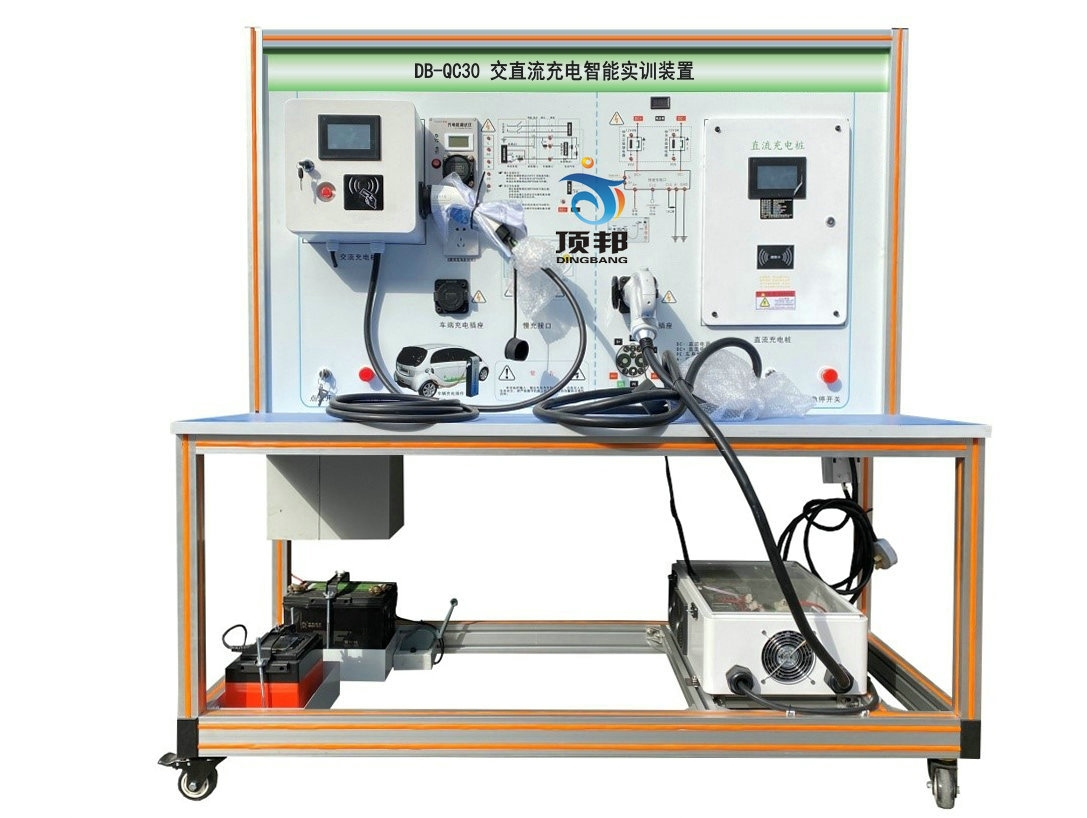

交直流充电智能实训装置
[规格型号]： DB-QC30
[产品名称]： 交直流充电智能实训装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
交直流充电智能实训装置
一、功能介绍：
1、交直流充电智能实训装置设备集成交流充电和直流充电设备装配与调试功能，可同时满足交流充电与直流充电桩装配、调试及检测练习和考核，可通过设备上触摸屏界面切换交流充电或直流充电。
2、设备集成IC刷卡及触摸显示屏，通过通讯总线与充电桩控制板进行通信连接。
3、人机交互，设备通过触摸显示屏进行人机交互，用户可通过人机交互界面控制交/直流充电功能，充电信息显示，充电模式切换，并且交流充电与直流充电模式界面分开。
参数设置功能：
交直流充电智能实训装置参数设置应包括但不限费率设置、密码设置、充电时段设置、�；ど柚�；
记录查询：记录查询应至少包括告警记录，充电记录、未结算记录、补扣费记录查询；
记录清除功能；记录清楚应至少包括告警记录（告警记录应至少但不限急停故障，桩门开启，通信故障，连接故障，接地等故障），充电记录、未结算记录、补扣费记录查询等信息清除功能；
计费模式选择：系统因至少具备，自助充电、按电量模式、按时间模式、按金额模式等计费模式选择；
刷卡及充电显示：正常充电时，显示屏应具备刷卡启动方式选择，充电电压、充电电流、充电电量、充电时长等信息显示；
4、设备内部器件部件合理，方便拆装与检测，并且低压部分关键信号（如CC/CP,CC1,CC2，CAN通信等）可引出测量。
5、充电负载箱包含国标直流充电口与交流充电口，直流充电时能按照国标要求与充电桩进行通信，负载箱集成触摸显示屏，用于设置充电时负载电流大小，负载功率，负载温度等信息。
6、充电桩完成连线及调试后，充电桩插头连接配套负载端插座，即可验证接线的正确性。
7、充电桩有完善的安全�；すδ�，具有输入侧过压、欠压�；�，输出侧过压、过流�；ぃ�、短路、漏电、防雷等�；ぁ�
8、具有充电、急停按钮开关、门锁、连接确认检测、充电开门检测、充电枪锁止、充电温度检测等功能，全方位保证充电安全。
10、开放完整技术资料，包括装配连接电路图，实训指导书和相关软硬件资料。
二、充电桩技术参数要求：
1.交流充电技术参数：
输入电源： AC220V±15%  50Hz；
输出电压：AC220V±15%  50Hz  ；
输出功率： 7KW；
输出电流： 32A；
过流保护： 35.2A；
2.直流充电技术参数：
输入电源：AC220V±15%  50Hz；
输出额电压： 10-90V可调；
输出功率： 约800W；
输出电流：2-10A；
过流�；ぃ� 约20A；
3.其他参数：
漏电保护动作电流30mA；
电能表：2.0级多功能交流电能表；
工作环境：温度： -20℃～+50℃；
相对湿度： 5％～95％；
海拔高度：≤1000m ；
防护等级： IP54；
寿命： 不小于10000次；
充电方式：刷卡充电.

三、基本配置要求：
充电桩桩体，漏电�；た兀涣鹘哟テ�、12V电源�？�、5V电源模块、充电桩控制�？椤ED指示灯、防雷模块、急停开关、LCD显示屏、交流电表、刷卡�？�、交流充电枪、直流充电枪、AC/DC功能模块、门锁开关、直流充电继电器。

四、充电桩负载装置（交直流一体）：
4.1、功能特点：
（1）.负载箱安装有不小于7寸显示屏，具备插枪检测，连接慢充枪/快充枪后，显示屏自动跳转对应运行模式界面；可通过显示屏控制负载功率大小，具备慢充模式下CC,CP温度，充电电压，充电电流，充电功率等检测，快充模式下CC2,温度，充电桩电压，充电桩电流，充电功率，can通信状态，充电电压设定，充电电流设定等功能。
（2）.负载箱采用智能温控设计，当温度达到35℃智能开启散热风扇，当温度高于60度切断系统运行；当温度低于25℃关闭风扇；保证了设备的使用寿命与安全防护。
（3）.负载箱内置BMS模块，多路继电器，单相电表，实时控制和监测系统运行状态；当充电桩与负载设备没有通信与工作时；无法开启负载和自动关闭负载。
（4）.直流充电时，可模拟BMS设置当前充电电压，充电电流，负载功能大小。
4.2、设备技术参数：
外形尺寸：约600*740*900mm（长*宽*高 负载箱）；1.额定输入电压：交流充电AC 约220V；2.额定输入电压：直流充电DC 约10～90V；3.功率：≥7KW；4.交流充电电流：0～32A可调；5.直流充电电流：0～20A可调；6.控制方式：触摸显示屏控制；7.冷却方式：强制风冷+温度控制；8.�；すδ埽汗卤ň�、过温�；�；
