充电桩综合布线实训台
[规格型号]： DB-QC67
[产品名称]： 充电桩综合布线实训台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

一、产品简介
充电桩综合布线实训台以新能源汽车国标交流充电桩为基础，真实体现新能源汽车充电系统的工作特性，可直接为新能源汽车进行充电，且可以进行拆装调试实训，分解安装硬件便于实验实训，以满足交流充电桩结构与工作原理教学、电路控制技术分析，充电测试功能、装配与调试等教学实训需求。
充电桩综合布线实训台适用于《新能源汽车高压安全与防护》、《充电管理系统》课程的一体化教学实训实验。

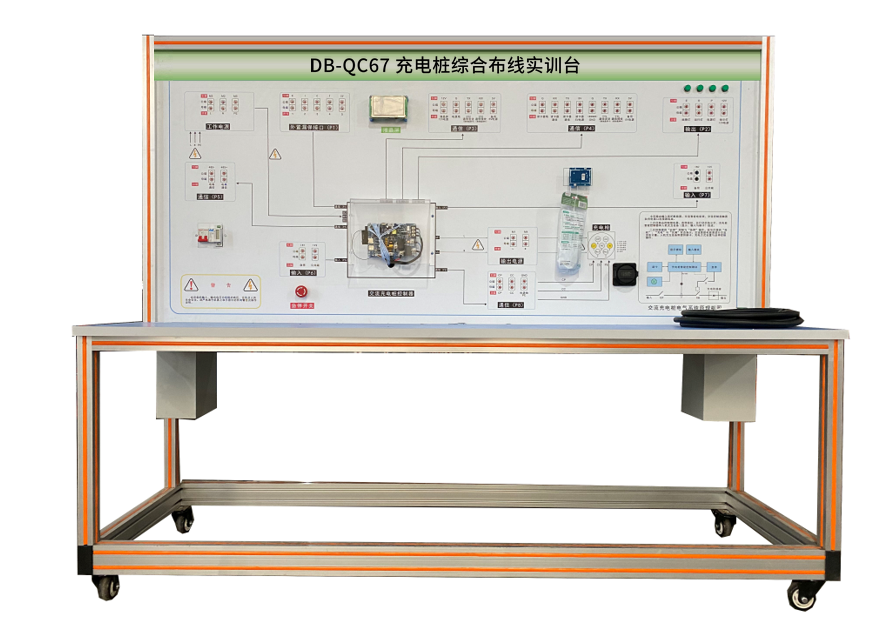

充电桩综合布线实训台
二、产品组成
主要包含：
1.交流充电桩拆装检测实训台*1 台（含：实验检测拆装面板、漏电�；ぷ爸�、国标交流充电枪、分解安装的交流充电桩拆装检测硬件）；
2.故障考核*1 套；
3.配套实训资料*1 套；
4.急�？�*1 套；

三、产品功能
1.支持给新能源车辆充电，采用国标 CC 和 CP 控制充电系统；
2.控制软件终端实时显示充电电压、充电电流、充电电量、充电时间、 刷卡信息；
3.设备支持 NFC 射频卡刷卡充电；
4.设备面板测试点支持电阻、电压、波形、信号数据、频率信号 测量；
5.设备面板支持充电桩拆装实训；
6.可采用香蕉头导线进行线路连接拆装训练；
7.可设故障类型：断路、对正短路、对负短路、信号串接、信号间短路；
★要求配备智能考核系统（提供演示视频），智能设故，可由老师设置故障，学员分析并查找原因，智能故障设置系统配套专用12V开关电源，车辆断电状态下查找不影响故障设置；故障设置含断路，偶发等现象；对比实验台面板图上零件图和接插口针脚，直接在故障部位测量，掌握实车故障分析和排除方法。
▲要求提供实智能考核系统来源证明文件,原件备查。

四、技术指标
1.外形尺寸：(L)1500mm*(W)650mm*(H)1705mm；
2.设备接口：天线口、电源接口、网口；
3.测量数据类型：支持测量电压、电流、电阻、频率信号、波形数据、 CAN 总线；
4.满足国标交流充电协议，支持给新能源车辆充电；
5.软件连接方式：支持设备自身 wifi 热点、支持连接指向网络（如校 园局域网）、支持本地网线连接。
6.额定功率：3.3KW
7.额定电压：AC220V±10%；
8.最大输出电流：15A

五、实训项目
充电桩准备工作与安全防护、充电桩元器件检查与安装、充电桩元器件线束检查与连接、充电桩充电前检查、充电桩充电检测、 交流充电接口检测、充电桩输出接口故障检修、充电桩输入接口故障检修、充电桩内部电路故障检修充电桩通讯故障的检修实验实训项目。

六、可设故障点内容
设置的故障点包含：
输入总电源 L 线断路故障；
输入总电源 N 线断路 故障；
内部功能�？榈缭慈鄱掀� L 线断路故障；
内部功能模块电源熔 断器 N 线断路故障；
交流充电控制主板输入熔断器 L 线断路故障；
交 流充电控制主板输入熔断器 N 线断路故障；
交流充电控制主板输入 L 线断路故障；
交流充电控制主板输入 N 线断路故障；
防雷器 L 线断路 故障；
防雷器 N 线断路故障；
交流充电枪 N 线断路故障；
交流充电枪 L 线断路故障；
交流充电枪 PE 线断路故障；
交流充电枪 CP 线断路故障；
交流充电枪 CP 线搭铁故障；
智能电表通讯 A+断路故障；
智能电表通讯 A+对负短路故障；
智能电表通讯 A+对正短路故障；
智能电表通讯 B-断 路故障；
智能电表通讯 B-对负短路故障；
智能电表通讯 B-对正短路故障；
智能电表通讯 A+/B-短路故障；
智能电表通讯 A+/B-串接故障；
NFC 读卡器通讯 Tx 断路故障；
NFC 读卡器通讯 Tx 对负短路故障；
NFC 读卡 器通讯 Tx 对正短路故障；
NFC 读卡器通讯 Rx 断路故障；
NFC 读卡器通 讯 Rx 对负短路故障；
NFC 读卡器通讯 Rx 对正短路故障；
NFC 读卡器通 讯 Tx/Rx 短路故障；
NFC 读卡器通讯 Tx/Rx 串接故障；
智能电表 V+断 路故障；
智能电表 V-断路故障；
NFC 读卡器 V+断路故障；
NFC 读卡器 V-断路故障。

友情提示：

1、货品验收：阁下收货时请检查充电桩综合布线实训台的货品外观，核实充电桩综合布线实训台的数量及配件，拒收处于受损状态的充电桩综合布线实训台；

2、质保：顶邦将为阁下提供充电桩综合布线实训台产品说明书内的质保条件和质保期，在质保范围内提供对充电桩综合布线实训台的免费维修，超出条件承诺时提供对充电桩综合布线实训台的有偿维修；

3、退换货：阁下单方面原因导致的充电桩综合布线实训台选型错误或充电桩综合布线实训台购买数量错误，造成充电桩综合布线实训台的退换货要求，将不被接受；

4、货期：充电桩综合布线实训台的发货期为参考值，如您需要了解充电桩综合布线实训台的精确货期，请与顶邦的销售人员联系；

5、如阁下对充电桩综合布线实训台有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关充电桩综合布线实训台的咨询。
