汽车电工电子技术综合应用实训平台
[规格型号]： DBGY-08C
[产品名称]： 汽车电工电子技术综合应用实训平台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
DBGY-08C 汽车电工电子技术综合应用实训平台

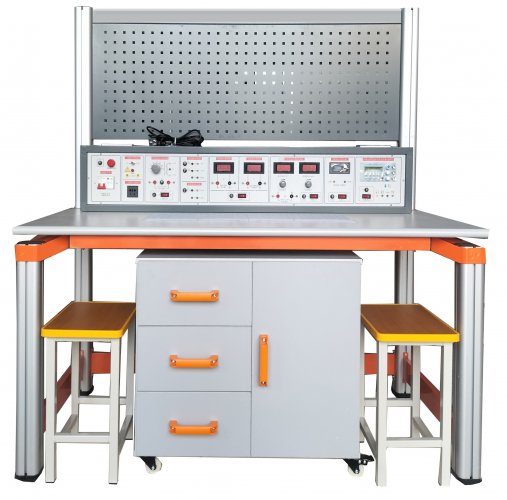

汽车电工电子技术综合应用实训平台
（设备外形参考图片，具体以实物配置为准）

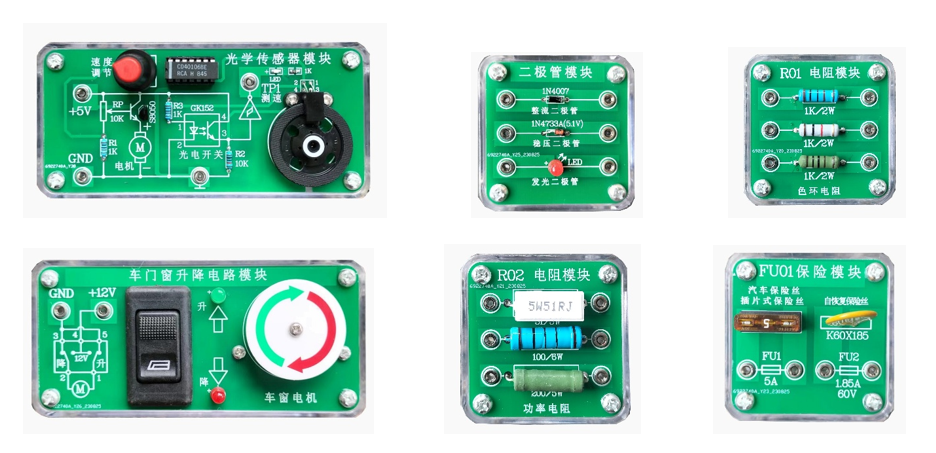

汽车电工电子实训模块

一、产品特点概述:
 汽车电工电子技术综合应用实训平台满足新能源汽车电工电子技术实训,采用模块化设计，各�？榧瓤梢缘ザ朗笛涤挚梢愿髂？榇⒘笛�；实训部分可以在测量电路板上完成，操作方便、快捷，更换容易。要求接近实际工作场景，易产生拓展实训项目，与实际测量相结合，让学生实训能够更加真实；
汽车电工电子技术综合应用实训平台配备各种交直流电源、信号源、仪表、汽车电工电子实训�？榈龋哂薪贤晟频陌踩；ご胧视糜诠谄档绻さ缱踊�、电工原理、电路元件检测分析等课程实验。
汽车电工电子实训�？橛赏该鞣獗赵屑癙CB板构成。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、元件更换容易。
透明元件盒采用多元件、典型实训单元电路、典型传感器等制成；导线插孔采用2mm防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训�？橛兴母龅圆褰牛胱ㄓ檬笛悼装迮涮资褂�。透明封闭元器件放置在实验操作桌下边存储柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、设备技术指标
（1）工作电源：单相三线 AC 220V±10%  50Hz。
（2）温度：－10～40℃；环境湿度：≤90%（25℃）
（3）外形尺寸：长×宽×高=1400×700×1500mm（可根据实际要求定做）
（4）整机功耗：≤800V.A
（5）安全�；ご胧壕哂薪拥乇；�、漏电保护功能，安全性符合相关的国标标准。
三、实训台基本配置及功能介绍
实训装置由实训台、电源控制屏、实训�？榈茸槌�。
（一） 电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，钢质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：
1.交流电源
(1) 高压交流电源：四路AC220V电源接口，可为外配仪器设备提供工作电源。
(2) 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路�；すδ�，同时还提供带中心抽头双17V交流电源。
2.直流电源
(1)可调直流电源：1路0.0V～30V/2A连续可调，具有截止型短路软�；ず妥远指垂δ�，设有三位半数显指示。
(2)固定直流电源：+12V/3A、+5V/5A固定输出。
3.测量仪表
1）数字直流电流表:测量范围：0～2000mA，三位半数显。
2）数字直流电压表:测量范围：0～30V，三位半数显。
4.信号发生器�？椋�
（1）工作电压:3.3~30V;
（2）频率范围:1Hz~150KHz;
（3）频率精度:在每个范围上的精度是2%左右;
（4）信号负载能力:输出电流可在5~30ma左右;
（5）输出幅度:PWM幅值与供电电压相等;
（6）环境温度:L-20~+70"C.
（7）用作方波信号发生器，产生方波信号供实验开发使用;
（8）用来产生控制电机驱动器的方波信号;
（9）产生可调脉冲，可供MCU使用;
（10）产生可调脉冲，控制相关电路(PWM调光调速等应用)。
5.三相异步电机及变频调速单元�？椋ú捎媚？榛杓�，装在透明实训盒内）
6.直流无刷电机及驱动控制单元（采用模块化设计，装在透明实训盒内）
（二）实训桌
1、实训桌采用四个工业铝型材立柱为支撑，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；
3、提供实训储物柜1套，柜体设有双门柜用于放置透明实训�？�。设有抽屉用于放置实训导线和指导书等。
四、辅助教学资源
（1）★配套汽车电工电子技术课件教学系统适应所有的教材，内容丰富并可随意调取。合理地运用多媒体课件教学系统，可以很大程度上减轻老师讲课的工作量。
★1、提供开发单位“汽车电工电子技术课件教学系统”著作权证书复印件加盖单位公章；
★2、提供开发单位“授权书”原件并盖公章；
★3、为了教学的统一性要求汽车电工电子技术课件教学系统与实训装置是同一个生产商！
(包含以下内容):
项目一  汽车配线、电子连接器及�；ぷ爸�
项目二  汽车直流控制电路
项目三  汽车交直流电路
项目四  汽车执行器与控制
项目五  汽车执行器与控制
项目六  汽车电动车窗升降器
项目七  汽车喇叭控制及变压器
五、设备配置清单

NO 配置名称 单位 数量 备注
1 学生电源仪表台 台 1
2 学生桌 个 1 含电工电子基础透明创新实验�？椋ㄏ昙郊宓ィ�
3 正版辅助教学资源 套 1 汽车电工电子技术课件
4 交流电机及变频调速单元 套 1 提供交流电机及变频调速器1套
5 直流无刷同步电机及驱动控制单元 套 1 提供直流无刷同步电机及驱动控制器
6 实训�？� 套 1 提供新能源汽车电工电子基础实验�？�


六、 新能源汽车电工电子基础实验�？榕渲�
汽车电工电子基础实训�？橛赏该鞣獗赵屑癙CB板构成。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、元件更换容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm三种规格。
1.透明电阻模块 3块
安装多种电阻，元件引脚2mm端子引出。
2.透明电位计�？�1块
安装多种精密可调电位器，元件引脚2mm端子引出。
3.透明可变电阻器�？�1块
安装多种可变电阻器，元件引脚2mm端子引出。
4.二极管模块1块
    安装有发光二极管及单向二极管等器件，元件引脚2mm端子引出。
5.三极管�？�1块
    安装有多种NPN/PNP三极管及三端稳压器等器件，元件引脚2mm端子引出。
6.保险模块2块
    安装有多种多种类型保险，如汽车保险，普通保险管，可恢复保险等器件，元件引脚2mm端子引出 。
7.DPDT开关模块1块
   安装有多个DPDT类开关器件，元件引脚2mm端子引出。
8.SPST开关�？�2块
   安装有多个SPST类开关器件，元件引脚2mm端子引出。
9.单/双灯丝灯泡�？�1块
   安装有单钨丝灯泡及双钨丝灯泡等器件，元件引脚2mm端子引出
10.IS05针继电器�？�1块
   安装多个5针继电器，元件引脚2mm端子引出。
11.喇叭�？�；
采用安装喇叭，音乐芯片等器件，元件引脚2mm端子引出。
12.闪光灯模块 1块
   安装汽车闪光继电器等器件，元件引脚2mm端子引出。
13.光学传感器�？� 1块
通过遮挡光学传感器�？槭涑雎龀逍藕�，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
14.霍尔效应传感器模块 1块
  通过调节电机速度，输出脉冲信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
15.18650电池�？� 1块
  安装多个18650锂电池，可连接组成电池组，也可配合其他模块完成项目，引脚2mm端子引出。
16.三相交流发电机�？� 1块
  通过转动三相发电机电机，输出电压信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
17.升压�？� 1块
 接入低电压信号转化成高电压信号，信号引脚2mm端子引出，可直观观察输出信号变化。
18.降压�？� 1块
  接入高电压信号转化成低电压信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
19.整流滤波模块 1块
  安装有三相整流电路及单相整流电路，配合三相交流发电机模块�？榭啥云涞缪菇姓髀瞬ㄊ涑�，元件引脚2mm端子引出。
20.车门窗升降电路�？� 1块
  安装车窗玻璃升降开关，配合喇叭电机�？榭赡Ｄ獬荡安ＡУ纳凳笛橄钅�，引脚2mm端子引出。
21.空调电子扇控制�？� 1块
  提供MOSFET，PWM信号驱动与功放电路，汽车空调电子扇，引脚2mm端子引出。
22.轨压力传感器的电桥电路1块
提供共轨压力传感器的电桥电路，设有测试接口。
23.发动机进气温度的测定1块
提供发动机进气温度传感器，设有测试接口。
24.自感现象、互感现象演示1块
七、可完成实验项目:
1.汽车电工电子实训认识实验（直流电的测量，交流电的测量）
2.万用表电阻档的使用、可调电阻在汽车上的应用教学实训（电阻/电位计的认知及串并联电路）
3.万用表的使用、二极管，三极管的特点教学实训（二极管，三极管认知与测量）
4.继电器、保险丝在汽车上的应用、万用表的使用教学实训
5.传感器的分类及原理、作用、单体检测方法、万用表的使用教学实训
6.欧姆定律的特点、电压、电阻、电流的关系和在汽车上的应用教学实训
7.直流无刷电机、交流异步电机变频调速教学实训
8.AC/DC原理、汽车电路的原理、万用表的使用及注意事项教学实训
9.自感现象、互感现象演示与应用；
10.PWM脉冲宽度调制�？橛τ�；
11.DC-DC升压�？槭笛怠�
12.电路元件的伏安特性测绘
13.汽车单/双灯丝灯泡的认知
15.测速传感器的认知与应用
16.18650电池�？�
17.车门窗升降电路
18.轨压力传感器的电桥电路
19.发动机进气温度传感器
