DB-QC90 新能源汽车电工电子电拖实验实训平台

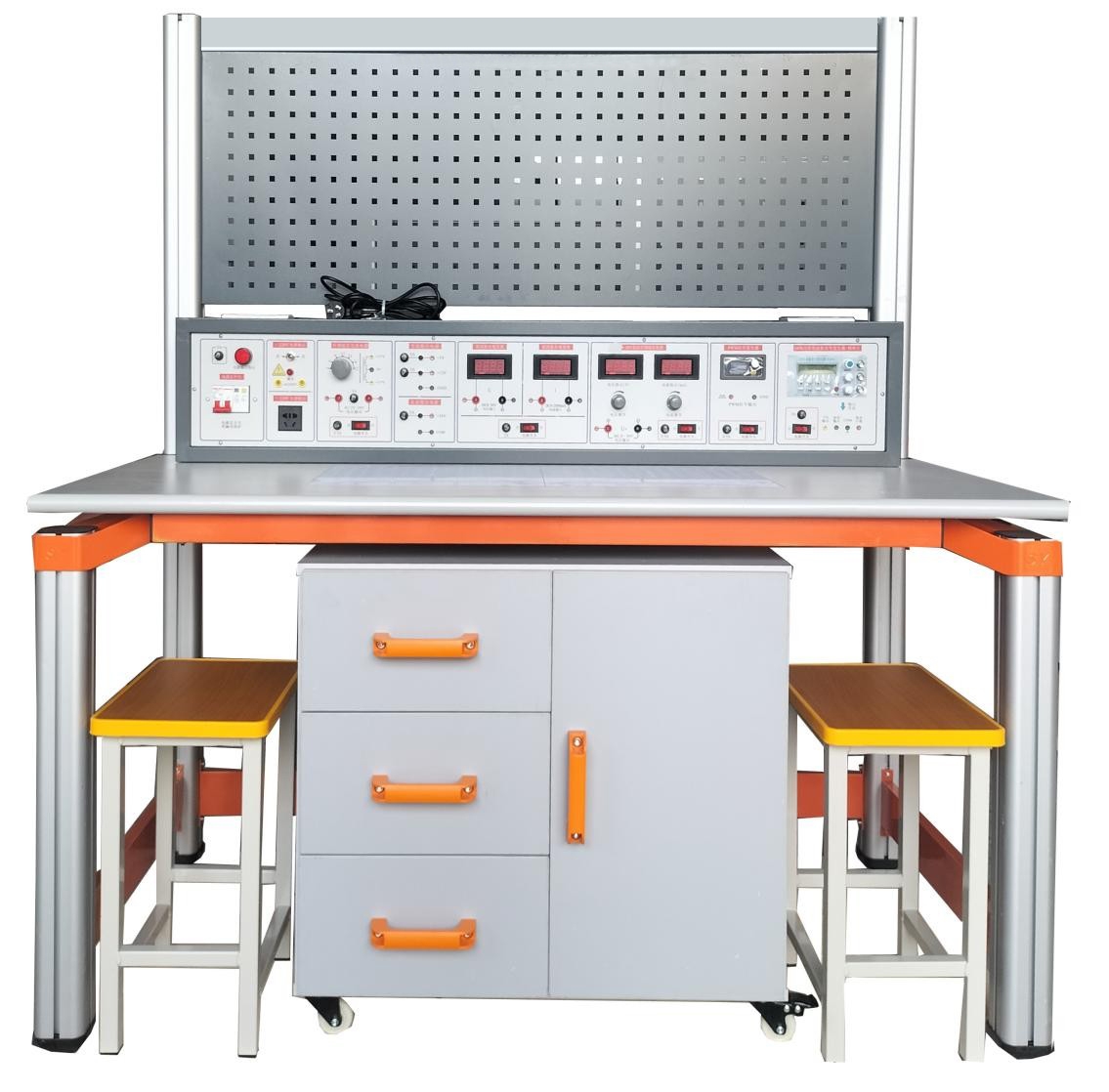

（设备外形参考图片，具体以实物配置为准）

一、产品特点概述:
新能源汽车电工电子电拖实验实训平台满足新能源汽车电工电子电拖教学训练平台,采用�？榛杓�，各模块既可以单独实训又可以各�？榇⒘笛�；实训部分可以在测量电路板上完成，操作方便、快捷，更换容易。要求接近实际工作场景，易产生拓展实训项目，与实际测量相结合，让学生实训能够更加真实；
新能源汽车电工电子电拖实验实训平台配备各种交直流电源、信号源、仪表、汽车电工电子实训模块等，具有较完善的安全�；ご胧�，适用于国内汽车电工电子基础、电工原理、电路元件检测分析等课程实验。
汽车电工电子实训�？橛赏该鞣獗赵屑癙CB板构成。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、元件更换容易。
透明元件盒采用多元件、典型实训单元电路、典型传感器等制成；导线插孔采用2mm防转座，导线装有弹性插头可在�？樯厦娌褰�，以保证可靠连接进行各种实训；实训�？橛兴母龅圆褰�，与专用实训孔板配套使用。透明封闭元器件放置在实验操作桌下边存储柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、设备技术指标
（1）工作电源：单相三线 AC 220V±10% 50Hz。
（2）温度：－10～40℃；环境湿度：≤90%（25℃）
（3）外形尺寸：长×宽×高=1400×700×1500mm（可根据实际要求定做）
（4）整机功耗：≤800V.A
（5）安全�；ご胧壕哂薪拥乇；�、漏电�；すδ�，安全性符合相关的国标标准。
三、实训台基本配置及功能介绍
实训装置由实训台、电源控制屏、实训�？榈茸槌伞�
（一）电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，钢质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：
1.交流电源
(1) 高压交流电源：四路AC220V电源接口，可为外配仪器设备提供工作电源。
(2) 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路�；すδ埽被固峁┐行某橥匪�17V交流电源。
2.直流电源
(1)可调直流电源：1路0.0V～30V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
(2)固定直流电源：+12V/3A、+5V/5A固定输出。
3.测量仪表
1）数字直流电流表:测量范围：0～2000mA，三位半数显。
2）数字直流电压表:测量范围：0～30V，三位半数显。
4.信号发生器�？椋�
（1）工作电压:3.3~30V;
（2）频率范围:1Hz~150KHz;
（3）频率精度:在每个范围上的精度是2%左右;
（4）信号负载能力:输出电流可在5~30ma左右;
（5）输出幅度:PWM幅值与供电电压相等;
（6）环境温度:L-20~+70"C.
（7）用作方波信号发生器，产生方波信号供实验开发使用;
（8）用来产生控制电机驱动器的方波信号;
（9）产生可调脉冲，可供MCU使用;
（10）产生可调脉冲，控制相关电路(PWM调光调速等应用)。
5.三相异步电机及变频调速单元�？椋ú捎媚？榛杓�，装在透明实训盒内）
6.直流无刷电机及驱动控制单元（采用模块化设计，装在透明实训盒内）
（二）实训桌
1、实训桌采用四个工业铝型材立柱为支撑，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；
3、提供实训储物柜1套，柜体设有双门柜用于放置透明实训�？椤Ｉ栌谐樘胗糜诜胖檬笛档枷吆椭傅际榈�。
四、辅助教学软件资源
（1）电机与变压器仿真教学软件
电机与变压器仿真教学软件选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。
本软件包括功率电机、控制电机、信号电机和变压器4个实验单元，共18个典型的实验项目，每个实验项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实验任务。
本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实验，并可在此基础上实现技能考核。
（2）电力拖动仿真教学软件
内容包括三相异步机单向转动控制等30个实验项目，涵盖维修电工初级、中级、高级主要实验项目，每个项目又根据需要设有实验目的、实验器件、实验电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了不可或缺的丰富资源。
（3）电工作业培训仿真教学软件（包含用电安全与触电急救）
包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零�；�、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大�？椋�15个实验单元，72个实验项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了丰富的教学资源。
（4）电子技能虚拟实训软件（正版3D软件，有软件著作权，便于升级）
采用三维仿真技术而研制的仿真实训软件，包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机焊接实训等11个实训单元，基本涵盖了国家电子设备装接工（中初级）鉴定考核的全部主要模块。本产品性能价格比高，是电子技能仿真实训室必备的主体软件。
五、设备配置清单

NO	配置名称	单位	数量	备注
1	学生电源仪表台	台	1
2	学生桌	个	1	含电工电子基础透明创新实验�？椋ㄏ昙郊宓ィ�
3	正版辅助教学软件资源	套	1	1.仿真教学软件（1）电机与变压器仿真教学软件（正版3D软件，有软件著作权，便于升级）（2）电力拖动仿真教学软件（正版3D软件，有软件著作权，便于升级）（3）低压电工作业培训（包含用电安全与触电急救）仿真教学软件（正版3D软件，有软件著作权，便于升级）（4）电子技能虚拟实训软件（正版3D软件，有软件著作权，便于升级）
4	交流电机及变频调速单元	套	1	提供交流电机及变频调速器1套
5	直流无刷同步电机及驱动控制单元	套	1	提供直流无刷同步电机及驱动控制器
6	实训�？�	套	1	提供新能源汽车电工电子基础实验�？�

六、新能源汽车电工电子基础实验模块配置

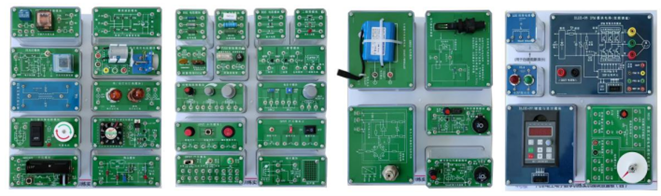

汽车电工电子基础实训�？橛赏该鞣獗赵屑癙CB板构成。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、元件更换容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm三种规格。
1.透明电阻模块 3块
安装多种电阻，元件引脚2mm端子引出。
2.欧姆定律特性实训板 1块
采用欧姆电路特性研发，输入电源采用DC12V，电路由正极串连一个水泥电阻和一个可调电阻，调节水泥电阻的工作电流，面板含丝印电路图，配备电流测量≥2mm端子，电压测量≥2mm端子，电源输入≥2mm端子。
3.MOSFET场效应管原理实训板
实训板内置200V/16A大功率场效应管，具有G极电压调节电路，预留≥2mm铜质IG电流测量端子，ID电流测量端子，VDS电压测量端子，面板含丝印电路图，采用灯泡作为漏极负载。
4.IGBT功率管特性实训板
实训板内置1200V/20A大功率IGBT管，引出集电极电流测试端子，集电极电压测试端子，发射极电流测量端子，栅极电流测量端子，栅极电压测量端子。集电极采用灯泡作为负载。栅极采用可调电阻调节栅极电压，可调节使IGBT进入导通和截止状态。
5.超级电容充放电原理实训板
实训板面板打印电路工作原理图。具有≥2mm外接电流表端子用于测量超级电容的电流。具有≥2mm外接电压表端子用于测量超级电容的电压；
充电：开关投切到充电档，通过恒流恒压电路对超级电容充电。可用外接电压表电流表测量超级电容的充电电压和充电电流；
放电：开关切换到放电档，超级电容通过调速电路给电动机供电。电动机运转�？捎猛饨拥缪贡砗偷缌鞅聿饬砍兜缛莸牡缪购头诺绲缌�；
6.PTC加热温度控制实训板
PTC元件采用12V/60度PTC元件，紧贴一个数字温度传感器实时测量其温度。使用一个加热开关控制PTC元件的工作，实训板内置微处理器实时测量PTC元件的加热电流，以数码管显示出来。
7.NTC测温控制实训板
实训板内置一个NTC热敏电阻带上拉电阻构成温度测量电路，内置一个三极管带金膜电阻构成加热电路，内置一个三极管驱动直流电机作为风机电路；
8.汽车电磁阀实训板
实训板内置大功率驱动电路和续流保护电路驱动喷油嘴电磁阀工作。引出≥2mm端子作为控制信号输入端，可兼容3~12伏PWM信号输入。
9.透明电位计模块1块
安装多种精密可调电位器，元件引脚2mm端子引出。
10.透明可变电阻器模块1块
安装多种可变电阻器，元件引脚2mm端子引出。
11.二极管�？�1块
    安装有发光二极管及单向二极管等器件，元件引脚2mm端子引出。
12.三极管模块1块
    安装有多种NPN/PNP三极管及三端稳压器等器件，元件引脚2mm端子引出。
13.保险模块2块
    安装有多种多种类型保险，如汽车保险，普通保险管，可恢复保险等器件，元件引脚2mm端子引出。
14.DPDT开关�？�1块
   安装有多个DPDT类开关器件，元件引脚2mm端子引出。
15.SPST开关�？�2块
   安装有多个SPST类开关器件，元件引脚2mm端子引出。
16.单/双灯丝灯泡�？�1块
   安装有单钨丝灯泡及双钨丝灯泡等器件，元件引脚2mm端子引出
17.IS05针继电器模块1块
   安装多个5针继电器，元件引脚2mm端子引出。
18.喇叭�？�；
采用安装喇叭，音乐芯片等器件，元件引脚2mm端子引出。
19.闪光灯模块 1块
   安装汽车闪光继电器等器件，元件引脚2mm端子引出。
20.光学传感器�？� 1块
通过遮挡光学传感器�？槭涑雎龀逍藕牛藕乓�2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
21.霍尔效应传感器�？� 1块
通过调节电机速度，输出脉冲信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
22.18650电池�？� 1块
安装多个18650锂电池，可连接组成电池组，也可配合其他�？橥瓿上钅浚�2mm端子引出。
23.三相交流发电机模块 1块
通过转动三相发电机电机，输出电压信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
24.升压�？� 1块
接入低电压信号转化成高电压信号，信号引脚2mm端子引出，可直观观察输出信号变化。
25.降压模块 1块
接入高电压信号转化成低电压信号，信号引脚2mm端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。
26.整流滤波�？� 1块
安装有三相整流电路及单相整流电路，配合三相交流发电机�？槟？榭啥云涞缪菇姓髀瞬ㄊ涑�，元件引脚2mm端子引出。
27.车门窗升降电路�？� 1块
安装车窗玻璃升降开关，配合喇叭电机�？榭赡Ｄ獬荡安ＡУ纳凳笛橄钅浚�2mm端子引出。
28.空调电子扇控制�？� 1块
提供MOSFET，PWM信号驱动与功放电路，汽车空调电子扇，引脚2mm端子引出。
29.自感现象、互感现象演示1块
七、可完成实验项目
1.汽车电工电子实训认识实验（直流电的测量，交流电的测量）
2.电阻/电位计的认知及串并联电路
3.二极管，三极管认知与测量
4.继电器、保险丝在汽车上的应用
5.欧姆定律的特点、电压、电阻、电流的关系和在汽车上的应用教学实训
6.直流无刷电机、交流异步电机变频调速教学实训
7.AC/DC原理、汽车电路的原理、万用表的使用及注意事项教学实训
8.自感现象、互感现象演示与应用；
9.PWM脉冲宽度调制�？橛τ�；
10.DC-DC升压模块实训。
11.电路元件的伏安特性测绘
12.汽车单/双灯丝灯泡的认知
13.霍尔、光电测速传感器的认知与应用
14.18650电池模块
15.车门窗升降电路
16.MOSFET场效应管原理实训
17.IGBT功率管特性实训
18.超级电容充放电原理实训
19.PTC加热温度控制实训
20.NTC测温控制实训
21.汽车电磁阀驱动实训
