电池管理系统实训台
[规格型号]： DB-QC93
[产品名称]： 电池管理系统实训台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

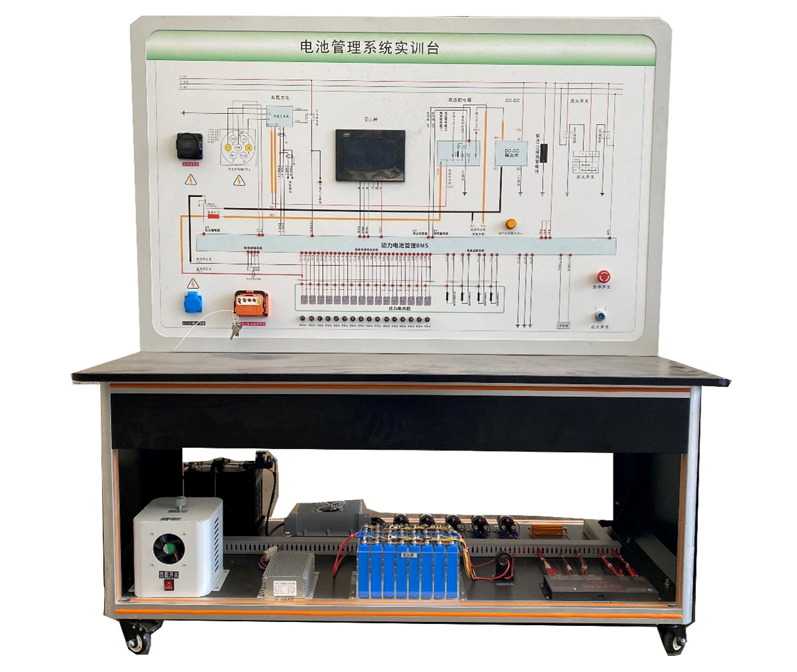

电池管理系统实训台
一.产品简介
电池管理系统实训台选用主流新能源磷酸铁锂动力电池包，单体电池3.2V 20AH，共24串,BMS电池管理系统，有被动均衡功能；真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项；通过比照电路原理图，由学员自己组装连线，培养学员电池组装连接动手能力，适用于院校新能源课程教学和维修实训设备。

二.功能特点
1. 电池管理系统实训台采用真实可运行的新能源动力电池充放电总成，充分展示各主要零部件组成结构和逻辑控制关系。
2. 电池管理系统实训台各主要部件安装在实训台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全�；�。
3. 电池管理系统实训台BMS电池管理系统带被动均衡功能，带开关控制�；ぃǖヌ宥舷摺⒍搪�、过压、欠压、过流、过温），与车载充电机CAN通讯，通过BMS控制车载充电机工作，估算SOC(荷电状态)等。
3.1具有单体电压数据采集、总电压数据采集、电流采集、温度采集。
3.2具有完备的故障等级报警功能，包括电压、电流、温度等故障报警。
3.3具有SOC估算功能。
3.4具有充放电控制功能。
3.5具有被动均衡管理功能。
3.6系统开关无源机械触点。
4. 电池管理系统实训台动力电池包显示器（7寸触摸屏）安装在面板上，可以观察充放电过程各项参数，掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。（配套可正常运行操作的BMS上位机检测软件）。
5. 电池管理系统实训台配放电�？椋７鲁盗灸芰肯墓�，放电电流大小可以选择动力电池包设置有新能源汽车机械维修开关，可以打开上盖观察；高压电器连接器均采用国标产品，性能可靠。
6. 电池管理系统实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。
7.动力电池包输出线路另配机械断开式紧急开关，适用于紧急情况下很轻松断开主电源回路。
8.UV平板喷绘彩色面板完整显示动力电池包，充电与放电工作原理图，并安装用检测端子，可实时检测各种状态下参数变化。
9.实训台由立式移动实训台(带原理面板)组成，安装主要零部件；实训台底部安装4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
10.配备故障设置和考核系统，故障点不少于15个。
11.设备框架采用40×40/40×40R一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,冲压成形的左右圆弧台面经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。设备上箱采用冷板冲压成形，左右上侧圆弧设计，背面带双开维修门，便于维护与保养。
12.配备线性放电负载系统，可以读取放电过程各项参数。
13.配备CAN诊断系统（包括软硬件），可以读取充放电过程各项参数及故障数据。
14.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。
15.★要求配备智能考核系统（提供演示视频），智能设故，可由老师设置故障，学员分析并查找原因，智能故障设置系统配套专用12V开关电源，车辆断电状态下查找不影响故障设置；故障设置含断路，偶发等现象；对比实验台面板图上零件图和接插口针脚，直接在故障部位测量，掌握实车故障分析和排除方法。
▲要求提供实智能考核系统来源证明文件,原件备查。
三.技术规格
1.外形尺寸（mm）：1600×700×1700mm（长*宽*高）
2.输入电源： AC220V±10%  50Hz
3.工作电源： DC12V
4.动力电池类型：环保型磷酸铁锂动力电池（单体电池3.2V 20AH）
  动力电池串数：24
  工作温度：-20°～60°
5.BMS锂电管理一体机：带CAN通讯
6.动力电池包显示屏： 7寸触摸屏
7.高压大电流继电器：线圈电压：12VDC,最大额定工作电压：1000VDC,额定电流：400A。
四.实训项目
1.新能源动力电池包（BMS）控制原理认知。
2.新能源动力电池包（BMS）主要零部件功能认知。
3.新能源动力电池包（BMS）各种状态下逻辑控制关系，掌握电流，电压，电池压差，电池温度等参数变化规律认知。
4.BMS如何采集动力电池组压差，并控制充电和放电过程实训实验。
5.BMS如何采集动力电池组温差，并控制充电和放电过程实训实验。
6.新能源高压系统操作安全注意事项，高压连接器插拔方法实训实验。
7.新能源动力电池包（BMS）故障分析与诊断。
8.新能源动力电池包（BMS）拆装与维护实训。
9.新能源动力电池（BMS）管理系统CAN总线测试与控制实训。

五.基本配置
磷酸铁锂动力电池包、实验连接导线、BMS锂电管理系统�？椤�7寸动力电池包触摸显示屏、车载充电机、国标充电插口、国标充电枪、紧急断电开关、霍尔电流传感器、直流接触器（包含充电继电器、总正继电器、总负继电器、预充继电器）、DC-DC转换器、辅助蓄电池（12V45AH）、放电控制继电器与放电负载、预充电阻、一体化全铝合金型材搭建的移动台架（1600×700×1700mm 带自锁脚轮装置，带安装检测端子的原理面板）。
六．新能源汽车电池虚拟仿真软件（★现场提供演示）

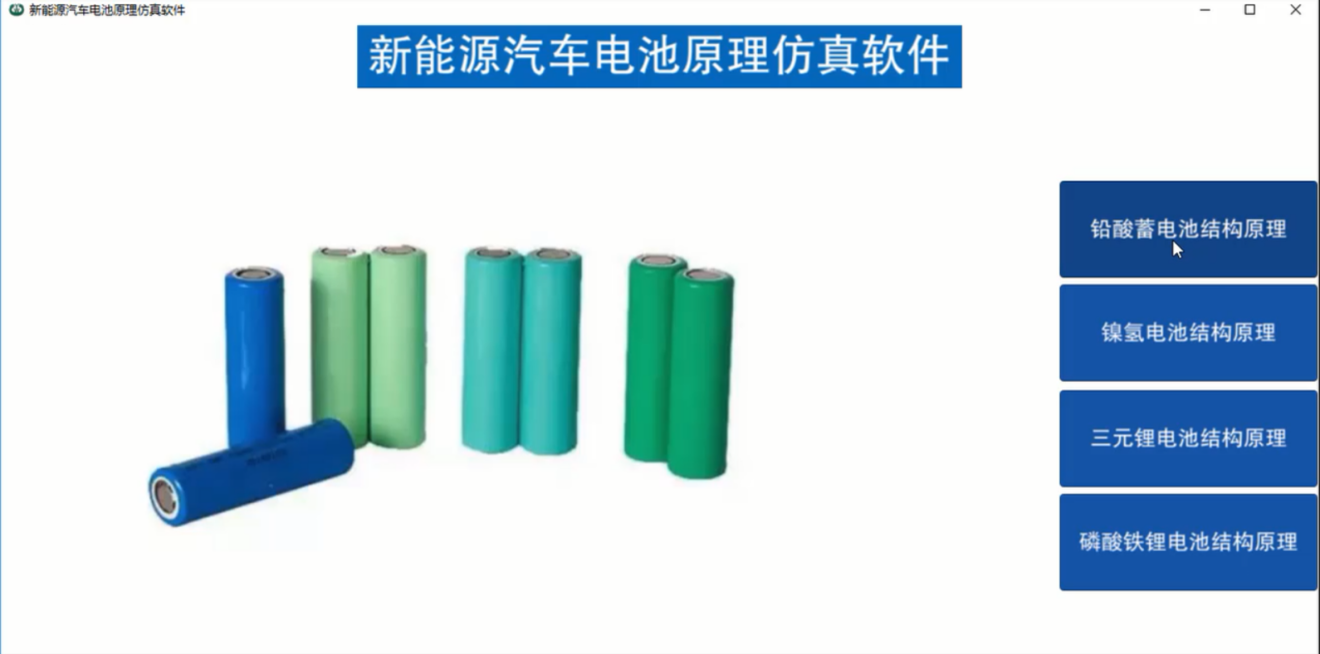

新能源汽车电池虚拟仿真软件
1．虚拟车间场景：以标准实训室为原型，构建车间模型，划分工位。学生以角色身份出现在场景中，可在场景中任意选取功能�？榻惺笛挡僮鳌�
2. 功能要求
 新能源汽车电池虚拟仿真软件
1) 结构展示：以爆炸的方式展示铅酸蓄电池、镍氢电池、三元锂电池、磷酸铁锂电池的结构。

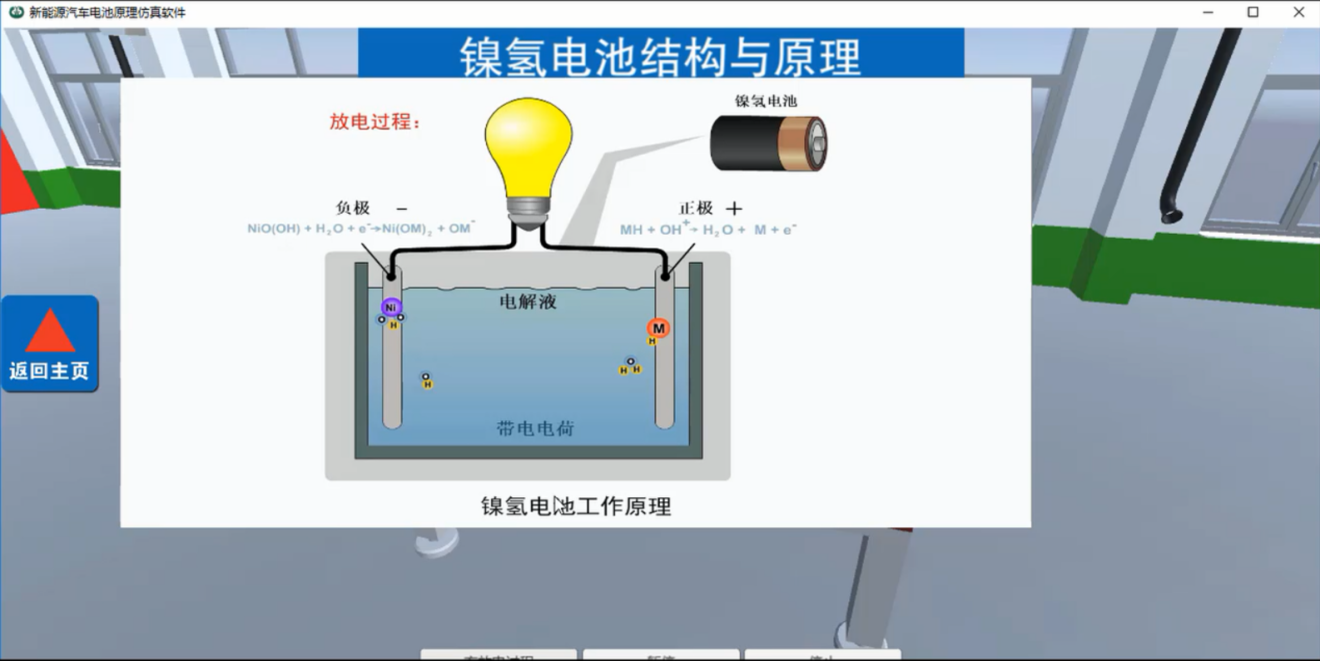

2) 原理演示：模拟铅酸蓄电池、镍氢电池、三元锂电池、磷酸铁锂电池的工作原理。
3) 手势操作：触摸操作，支持2点缩放，滑动旋转，3点平移，双击重置等操作。
4) 零部件名称显示：结构爆炸后的零件可显示或隐藏对应的名称。
5) 旋转限制：上旋转幅度70°，下旋转幅度45°，左右旋转幅度360°。
3. 技术要求
1) 结构展示必须展示真实零件的标记、零件特征。
2) 原理必须模拟铅酸蓄电池、镍氢电池、三元锂电池、磷酸铁锂电池亏电、充电、满电、放电状态下的化学反应特效。
3) 采用多点触摸操作方式加强用户交互体验舒适度。
4) 支持在线更新的方式，用户更方便快捷的更新内容。
