低压电器解析智能联动理实一体化实操平台
[规格型号]： DB-QC94
[产品名称]： 低压电器解析智能联动理实一体化实操平台
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
DB-QC94 低压电器解析智能联动理实一体化实操平台

一、产品简介
  低压电器解析智能联动理实一体化实操平台(墙体教具)采用混合动力新能源车身电器系统实物为基础，低压电器元器件按照原车结构布置于墙体面板上。充分展示新能源汽车灯光系统、雨刮系统、喇叭系统、天窗系统、智能钥匙系统、电动车窗系统、电动门锁、带折叠式电动后视镜﹑点火系统、音响信息娱乐系统等低压电器系统的组成结构和工作过程。适合于各类院校对新能源汽车身电器系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
    低压电器解析智能联动理实一体化实操平台车型要求：插电混动发动机排量≥1.4T功率：≥155kw，综合最大扭矩：≥400N·m，车身尺寸：≥4865mm×1832mm×1469mm，前置前驱，NEDC纯电续航里程（km）≥63km，6档湿式双离合车型汽车。

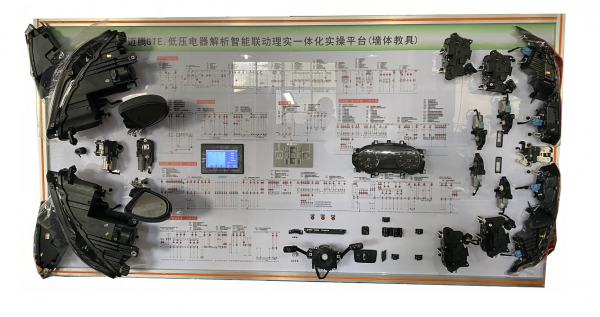

低压电器解析智能联动理实一体化实操平台
二、功能特点
1.真实可运行的车身电器系统，充分展示车身电器系统的组成结构。
2.接通电源，操纵设备上的各种电器开关、按钮,真实可运行操作,展示系统结构和原理、工作过程。
3.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
5.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点24个。
6.面板上安装有原车诊断座，可通过解码器检测低压电器系统，读取故障码及清除故障码，读取动态数据流，参数设定等诊断功能。
7.设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁。
8.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
9.安装安全�；ぷ爸茫杭蓖？�、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三、技术规格
外形尺寸：长2492x宽200x高1272mm
工作电源：DC12V
输入电源：AC220V
四、实训（实验）项目
1.新能源汽车低压电器系统认知;
2.新能源汽车低压电器系统结构组成；
3.新能源汽车低压电器系统工作过程与原理；
4.低压电器系统（包括天窗、灯光、中控门锁、雨刮﹑点火﹑电动车窗、电动后视镜、音响﹑智能钥匙等）检测故障诊断实训。
5.电器系统(低压电器系统)理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断。
五、基本配置
(迈腾GTE混动汽车)车身电脑、智能钥匙系统﹑点火系统﹑天窗电机与控制开关、左前车窗电机、右前车窗电机、左后车窗电机、右后车窗电机、左前锁块、右前锁块、右后锁块、左后锁块、电源总开关、保险丝盒、车窗组合开关、中控锁开关、组合开关、左右前大灯总成、左右前雾灯、左右转向灯、左右组合尾灯、牌照灯、灯光开关、倒车灯开关、危险灯开关、刹车开关、雨刮总成、雨刮开关、雨刮继电器、洗涤电机、喇叭、喇叭开关、电动后视镜与开关、音响与导航总成、音响扬声器（6寸200W）、DC12开关电源、点火开关、一体化全铝合金型材搭建的墙体台架（带固定墙体挂件，带检测端子的原理面板）、故障设置和考核系统、设备操作说明书。
