一、概 述
动力电池组管理系统试验台可展示并模拟动力电池组及管理系统工作过程，系统通电即可工作，显示并采集电池总电压，容量，单节电池电压，单节电池温度，电池故障报警提示等功能�？啥缘缪共蛔愕绯刈榻谐涞纭⒎诺缡笛�。
二、结构组成

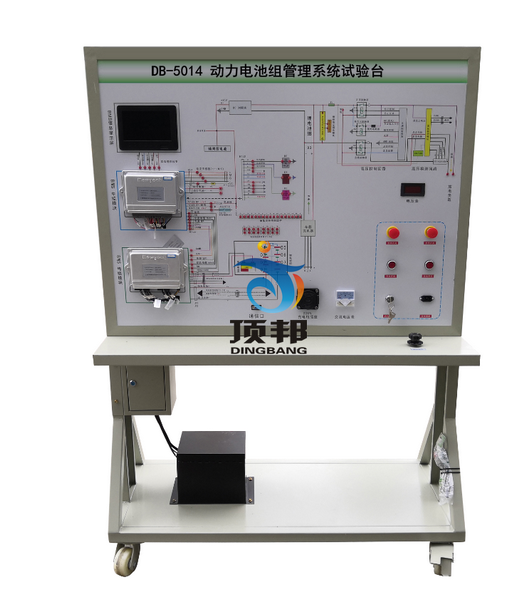

动力电池组管理系统试验台由、BMS电池管理控制单元、7寸BMS信息显示屏、磷酸铁锂电池组、电源开关、12V开关电源、急�？�、充放电开关、充放电插座、充放电插头、负载、移动台架等组成。
系统运行示意图
三、功能特点
1、该设备采用纯电动汽车电池组管理控制系统实物为基础，可动态监测单组、单节电池电压、动态估计电池组容量、动态监测电池组温度、动态显示所有电池组信息、按键实时处理、动态监测总回路电流、动态报警指示、充电实时控制等。
2、学员可直观对照纯电动汽车电池组管理系统结构原理图和实物，认识和分析纯电动汽车电池组管理系统的工作原理。
3、实验台面板上安装有电源总开关、BMS电池管理控制单元、7寸BMS信息显示屏、急�？�、点动开关、12V开关电源、充放电插座、电源检测端子等，可直接在面板上检测电源控制单元电信号，如电阻、电压、电流、频率信号等。
4、实验台内部装有阻性负载，用于模拟汽车运行时电池组的放电负载；面板设置充电及放电端口，附外接充电设备。
5、实验台工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
四、运行原理
电池管理系统用于监测并指示电池状况(电压、温度、电流、剩余能量)、在异常情况下向用户发出报警信号（声光） 、严重时根据制定的控制策略切断电力传送链路以�；さ绯卮佣映さ绯厥褂檬倜�，另外电池管理系统还有能量均衡作用，使得系统中电池剩余能量趋于一致，延长系统的整体放电时间。
预留开发功能及缺省显示画面
五、技术规格
1.外接电源：交流220V±10% 50Hz(充电工况）
2.工作电压：220V
3.工作温度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(长×宽×高)
5.工作温度：-40℃～+50℃
6.设备颜色：标准7032等
7.设备钢管：40*40*3mm
8.设备机柜：1.5mm冷板冲压成形，背面设置维修门；
9.移动脚轮：100*60mm
10. 配套汽车多媒体教学系统（16合一）（投标时需提供教学系统，未提供者取消投标资格），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。内容分别是：1、汽车发动机构造与维修；2、汽车底盘构造与维修；3、汽车电器构造与维修；4、电控发动机原理与维修；5、自动变速器原理构造与维修；6、汽车空调构造原理与维修；7、汽车安全舒适系统原理构造与维修；8、汽车保养与维护；9、汽车车身构造与修复；10、汽车检测与故障诊断技术；11、汽车机械基��；12、汽车美容与装饰；13、汽车电学基��；14、汽车文化；15、汽车专业英语；16、汽车教学资源包。
六、配置清单
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 控制面板与检测台 |
1.装有各种检测端子以及彩色原理图 2.冷板冲压成形移动台架: 3.带4只可移动脚轮: |
套 | 1 |
| 2 | 电动汽车磷酸铁锂电池 |
磷酸铁锂电池，带铁外壳总成与接线； 48V20Ah 带CAN-BUS通讯与电池管理器 |
套 | 1 |
| 3 |
电动车组合仪表 （7寸BMS信息显示屏） |
48V电动汽车仪表带CAN通讯； 包含指示灯、电流电压指示、电量指示、能量流程图、REDAY/OK灯； |
套 | 1 |
| 4 | BMS电池管理控制单元系统 |
配套 包括：中控模块ECU，终端�？镋CU。 |
只 | 1 |
| 5 | 点火开关 | 配套 | 只 | 1 |
| 6 | 车载充电器 | 48V20AH | 台 | 1 |
| 7 | DC-DC转换器 | 48V转12V | 套 | 1 |
| 8 | 电动汽车充电枪与车载侧插座 | 电动汽车国标,CEBEA | 套 | 1 |
| 9 | 12V备用蓄电池 | 12V 60AH | 只 | 1 |
| 10 | 电池冷却系统 | 配套离心式鼓风机 | 套 | 1 |
| 11 |
动力电池加热系统 （PTC辅助加热器） |
配套 | 套 | 1 |
| 10 | 故障模拟与排除装置 | 数字键盘故障设置系统 | 套 | 1 |
| 11 | 设备教师/学生手册 | 配套 | 套 | 1 |
| 12 | 设备合格证、保修卡 | 配套 | 套 | 1 |
| 13 |
BMS电池管理控制单元 调试开发软件 |
BMS电池管理开发软件，通过专用接口对该系统的各参数进行设置及验证，如电压阙值，过充过放电流、温度等。 | 套 | 1 |
友情提示：
1、货品验收：阁下收货时请检查动力电池组管理系统试验台的货品外观，核实动力电池组管理系统试验台的数量及配件，拒收处于受损状态的动力电池组管理系统试验台；
2、质保：顶邦将为阁下提供动力电池组管理系统试验台产品说明书内的质保条件和质保期，在质保范围内提供对动力电池组管理系统试验台的免费维修，超出条件承诺时提供对动力电池组管理系统试验台的有偿维修；
3、退换货：阁下单方面原因导致的动力电池组管理系统试验台选型错误或动力电池组管理系统试验台购买数量错误，造成动力电池组管理系统试验台的退换货要求，将不被接受；
4、货期：动力电池组管理系统试验台的发货期为参考值，如您需要了解动力电池组管理系统试验台的精确货期，请与顶邦的销售人员联系；
5、如阁下对动力电池组管理系统试验台有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关动力电池组管理系统试验台的咨询。
