一．产品简介

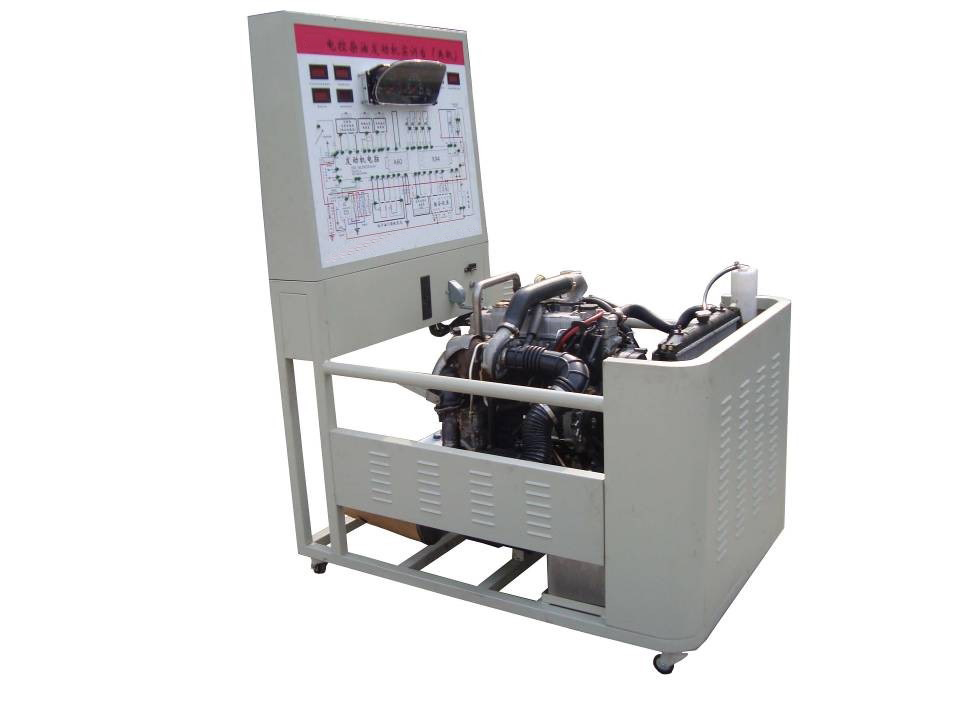

哈弗共轨电控柴油发动机实训台以哈弗共轨原厂电控柴油发动机总成及运行附件为主体部件，发动机可起动运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷柴油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
哈弗共轨电控柴油发动机实训台实训功能齐全、操作方便、安全可靠、美观大方。
二．主要用途
1．适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车发动机�？楦鞯ピ萄枰�。
3．适用于汽车理实一体化教学模式的教学需要。
4．适用于现场教学的教学模式的教学需要。
5．适用于行动导向教学模式的教学需要。
6．适用于工艺化教学模式的教学需要。
7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8．适用于模块化教学模式的教学需要。
9．适用于汽车职业技能鉴定考核的需要。
10．适用于各�？榈慕峁褂朐砣现�、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
哈弗共轨原厂电控柴油发动机总成、原车发动机控制电脑、电子油门加速机构、组合仪表、发动机起动运行所有相关的原车附件、故障模拟考核和排除系统、原车电路原理图板及检测端子、90AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、原车故障检测通讯的诊断座、散热系统、台架操作说明书、实验指导书等附件。
各传感器及执行器安装数字显示表、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。
▲设备具体配置及附件详见配置清单说明。
四．功能特点
1．发动机正常起动运行、发动机各模拟运行工况正常（包含：怠速、加速、减速工况等）。
2．故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
3．电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。
4．配备原车故障检测通讯的诊断座，可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。
5．实训台面板上绘有原车一致的彩色喷绘电路图，1.5mm冷板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析控制系统的工作原理。
6．实训台面板上安装有多功能检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。
7．实训台加装蓄电池的电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全�；ぷ爸谩�
8．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
外形与颜色
设备外形：1400×1000×1740mm(长×宽×高)
设备颜色：亚光灰（用户可选择各种颜色）
六．制造工艺
1．设备检测面板
采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管：40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：100mm×50mm(直径×宽度)
4.5脚轮支撑：1.5T
技术指标
1.工作电源：直流12V
2.燃油标号：依发动机型号
3. 不锈钢油箱容积：10L
五．使用环境
室外温度-50℃～50℃
交流电源配套蓄电池的充电机
工作电源12V/60AH蓄电池
排污配套实训场所另配套发动机尾气排污装置
气压配套无
冷却系统
1．冷却系统液位正常
2．建议用户使用发动机专用冷却液
3. 冬天使用发动机专用防冻剂油料配套
1．柴油发动机专用润滑油
2．轻柴油电解液配套蓄电池使用定期检查蓄电池的电解液液位
六．教学项目
序号教学项目项目描述
一结构与原理认识
1．结构与原理认知
2．结构与原理了解
3．配合教学资料使用
二结构与原理讲授
1.结构与原理讲授
2.配合教学资料使用
三理论与实践同步
1．结构与原理认知
2．结构与原理了解
3．结构与原理讲授
4．理论与实践同步实际操作
5．传感器及工作线路检测
6．执行器及工作线路检测
7．故障码及数据流的检测
8．执行器与传感器波形的检测
9.发动机控制单元ECU的检测
10．配合教学资料使用
11．柴油发动机电控技术
四演示与观摩实训
1．演示与观摩实训
2．结构与原理了解
3．结构与原理讲授
4．配合教学资料使用
五拆装与维护实训
1．传感器的拆装
2．执行器的拆装
3．发动机的保养维护
3.1喷油器的更换
3.2空气滤清器的更换
3.3燃油滤清器的更换
3.4机油滤清器的更换
3.5机油的更换
3.6发电机皮带的更换与调整
3.6正时皮带的更换与调整
3.7喷油器测试
4．配合教学资料使用
六检测与维修实训
1.传感器及工作线路检测与维修
2.执行器及工作线路检测与维修
3.ECU 各端子检测与维修
4.执行器与传感器波形的检测
5.发动机电控系统及工作线路检测与维修
6.气缸压力的检测
7.燃油压力的检测
8.柴油发动机烟度的检测
9.喷油正时的检测
10.柴油发动机燃油喷射系统的检测与维修
11.进气控制系统的检测与维修
12.排放控制系统的检测与维修
13.故障码的检测
14.数据流的检测
15.ECU的模拟仿真与实际测试
七故障模拟与考核
1.传感器故障模拟与考核
2.执行器故障模拟与考核
3.电控系统故障模拟与考核
4.ECU线路故障模拟与考核
5.故障模拟与考核数量：1-36个节点（常规）
6.故障模拟与考核类型：①线路开路（常规）；②信号短路；③信号偏离；
7.故障模拟与考核系统，可根据用户实际使用进行调整。
8.汽车职业技能考核强化实战训练
9.汽车职业技能考核-发动机故障诊断与排除等内容专项考核
八故障诊断与排除
1.传感器故障诊断与排除
2.执行器故障诊断与排除
3.电控系统故障诊断与排除
4.ECU线路故障诊断与排除
5.燃油喷射系统故障诊断与排除
6.进气控制系统故障诊断与排除
7.排放控制系统故障诊断与排除
8.故障码故障诊断与排除
9.发动机油电路系统综合故障诊断与排除
九教学项目支撑
1. 哈弗共轨电控柴油发动机维修手册
2.《汽车电控发动机实训教程》欧华春 主编 出版社：重庆大学
3.《汽车传统发动机实训教程》欧华春 主编 出版社：重庆大学
