一、实验目的
1．观察喷射泵抽送物料及气力输送的现象。
2．观察旋风分离器气固分离的现象。
3．了解非均相分离的运行流程，掌握旋风分离器的作用原理。
二、基本原理
由于在离心场中颗�？梢曰竦帽戎亓Υ蟮枚嗟美胄牧Γ虼�，对两相密度相差较小或颗粒粒度较细的非均相物系，利用离心沉降分离要比重力沉降有效得多。气－固物系的离心分离一般在旋风分离器中进行，液－固物系的分离一般在旋液分离器和离心沉降机中进行。
旋风分离器主体上部是圆筒形，下部是圆锥形，如下图。含尘气体从侧面的矩形进气管切向进入器内，然后在圆筒内作自上而下的圆周运动�？帕Ｔ谒嫫餍讨斜慌紫蚱鞅冢仄鞅诼湎�，自锥底排出。由于操作时旋风分离器底部处于密封状态，所以，被净化的气体到达底部后折向上，沿中心轴旋转着从顶部的中央排气管排出。
先在固体颗粒储槽中加入一定大小的粉粒，一般可选择已知粒径或目数的颗粒，若有颜色则演示效果更佳。
（随装置配套的为染成红色的目数为200～600的PVC颗粒，也可采用煤灰。）
打开风机开关，通过调节旁路闸阀控制适当风量，当空气通过抽吸器（气体喷射器）时，因空气高速从喷嘴喷出，使抽吸器形成负压，抽吸器上端杯中的颗粒就被气流带入系统与气流混合成为含尘气体。当含尘气体通过旋风分离器时就可以清楚地看见颗粒旋转运动的形状，一圈一圈地沿螺旋形流线落入灰斗内的情景。从旋风分离器出口排出的空气由于颗粒已被分离，故清洁无色。

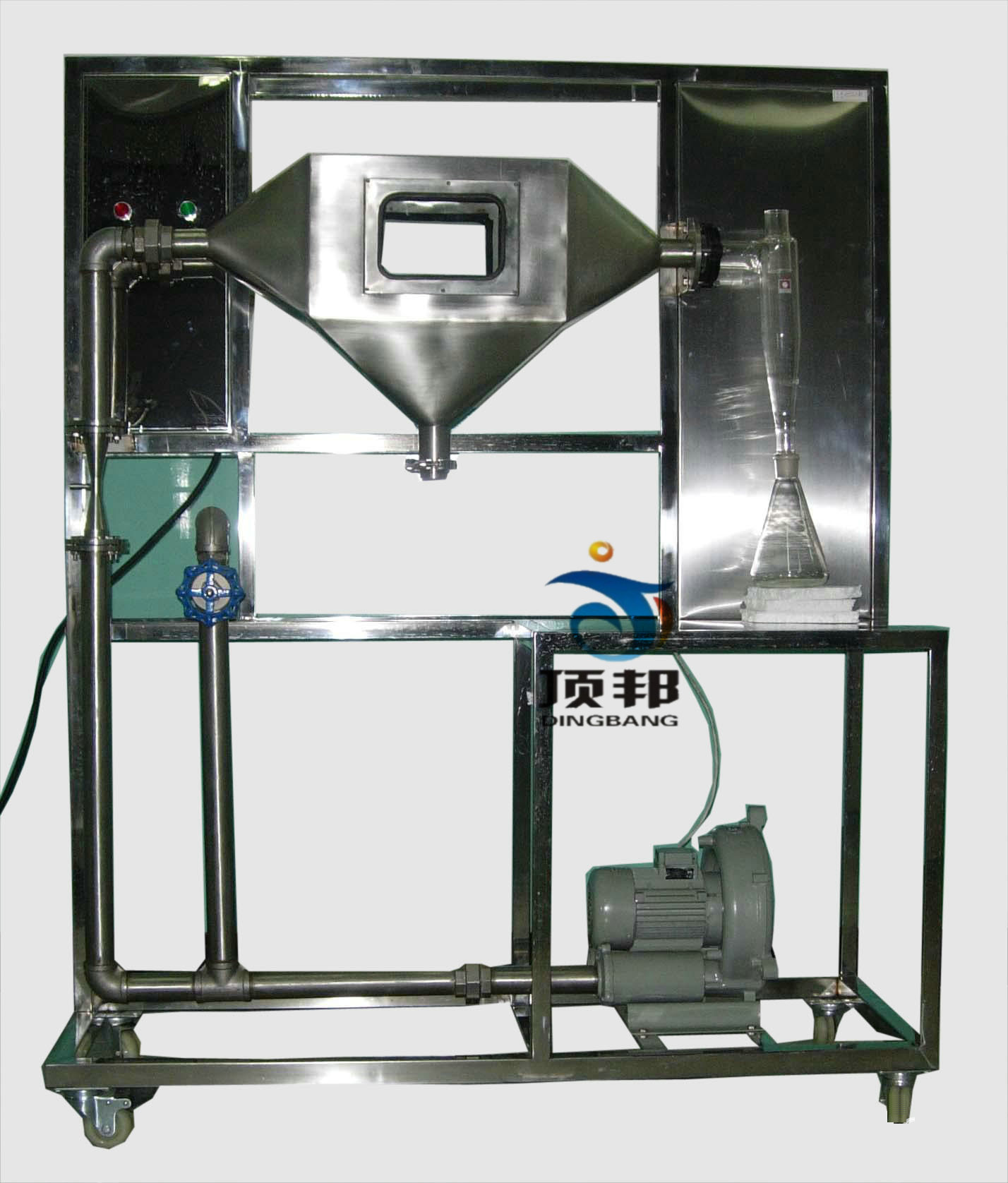

DB-XF/FL 非均相分离物系实验装置
实验目的：
1、能演示含尘气体通过重力沉降室、旋风分离器时，含尘气体、固体尘粒和气体的运动路线。先给学生以直观生动的印象，后引导学生从理论上去进行解释，可达到正确理解和描述旋风分离器的工作原理的目的。
2、能定性地观察旋风分离器内，径向上的静压强分布和分离器底部出灰口等处出现负压的情况，引导学生认识出灰口和集尘室密封良好的必要性。
3、能定性地观察分离器的分离效果和流动阻力随进口气速的变化趋势，引导学生思考适宜气速该如何确定。
4、可利用本装置制备实验用含尘气体的办法，观察固体分离从文丘里管处被吸入的现象，加深学生对流体流动过程中能量转化问题的理解。
主要配置：
不锈钢重力沉降室、玻璃旋风分离器、玻璃U型管压差计、鼓风机、不锈钢文丘里加料器、电路系统、不锈钢控制柜、不锈钢框架。
技术参数：
1、实验物料：玉米面或洗衣粉。
2、304不锈钢标准旋风分离器：直径50mm。
3、304不锈钢重力沉降室：400×200×400。
4、304不锈钢重力沉降室。
5、有机玻璃旋风分离器、布袋过滤器：350mm×200mm×800m；。
6、玻璃U型管压差计。
7、鼓风机：XGB-12型旋涡气泵,功率 550W，最大流量50m3／h。
8、304不锈钢文丘里加料器。
9、正泰电器：接触器、开关、漏电�；た掌�。
10、不锈钢管路、管件及阀门。
11、不锈钢仪表柜：测控、电器设备在实验架上。
12、不锈钢材质框架1900mm×550mm×1600mm，全部采用万向脚轮及禁锢脚。
