1.自动喷水灭火系统的认识及分类
自动喷水灭火按喷头平时开阀情况分为闭式和开式两大类。属于闭式自动喷水灭火系统的有湿式系统、干式系统、预作用系统、重复启闭预作用系统、自动喷水—泡沫联用灭火系统。属于开式自动喷水灭火系统的有水幕系统、雨淋系统和水雾系统。自动喷水灭火系统:
闭式自动喷水灭火系统→ 湿式自动喷水灭火系统
干式自动喷水灭火系统
预作用自动喷水灭火系统
重复启闭预作用系统
自动喷水——泡沫联用灭火系统
开式自动喷水灭火系统→ 雨淋灭火系统
水幕系统
水喷雾灭火系统
闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下才会脱落和开启喷头。因此，在发生火灾的时候，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。(本设备即采用该类喷头)。
开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温闭锁装置，处于�？刺�。发生火灾时，火灾所处的系统�；で蚰诘乃锌脚缤芬黄鸪鏊鸹稹＃ㄒ韵陆鼍偃鱿晗附樯埽�
(一) 湿式系统
1. 湿式系统工作原理：
火灾发生的初期，建筑物的温度随之不断上升，当温度上升到以闭式喷头温感元件爆破或熔化脱落时，喷头即自动喷水灭火。该系统结构简单，使用方便、可靠，便于施工，容易管理，灭火速度快，控火效率高，比较经济，适用范围广，占整个自动喷水灭火系统的75%以上，适合安装在能用水灭火的建筑物、构筑物内。
2. 湿式系统使用范围：
在环境温度不低于4℃、不高于70℃的建筑物和场所（不能用水扑救的建筑物和场所除外）都可以采用湿式系统。
3. 湿式系统特点：
①. 结构简单，使用可靠
②. 系统施工简单、灵活方便
③. 灭火速度快、控火效率高
④. 系统投资省，比较经济
⑤. 适用范围广
(二) 干式系统
1. 工作原理
干式系统与湿式类似只是控制信号阀的结构和作用原理不同，配水管网与供水管间设置干式控制信号阀将它们隔开，而在配水管网中平时充满着有压力气体用于系统的启动。发生火灾时，喷头首先喷出气体，致使管网中压力降低，供水管道中的压力水打开控制信号阀而进入配水管网，接着从喷头喷出灭火。不过该系统需要多增设一套充气设备，一次性投资高、平时管理较复杂、灭火速度较慢。（详见下图）
2. 干式系统适用范围
干式系统适用于环境温度低于低于4℃和高于70℃的建筑物和场所，如不采暖的地下车库、冷库等。
3. 干式系统特点
①. 干式系统，在报警阀后的管网内无水，故可避免冻结和水汽化的危险，不受环境温度的制约，可用于一些无法使用湿式系统的场所。
②. 比湿式系统投资高。因需充气，增加了一套充气设备而提高了系统造价。
③. 干式系统的施工和维护管理较复杂，对管道的气密性有较严格的要求，管道平时的气压应保持在一定的范围，当气压下降到一定值时，就需进行充气。
④. 比湿式系统喷水灭火速度慢，因为喷头受热开启后，首先要排出管道中的气体，然后再出水，这就延误了时机。
2.实验台面板
1、 漏电�；ぜ氨Ｏ眨鹤艿缭纯�
2、 启动、停止按钮：控制电源的启动停止
3、 信号蝶阀、水流指示器、压力开关控制端：用于系统的连接
4、 电源输出部分：直流24V、交流220V用于系统连接控制电源
5、 交流接触器：控制消防泵的控制
6、 稳压泵的控制：控制稳压泵的启动停止按钮
7、 继电器：用于信号控制端的转换，有利于实验过程的安全�；�
8、 消防泵：消防泵的电源输入端
3.湿式报警阀
1、说明：
湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。
2、结构和工作原理

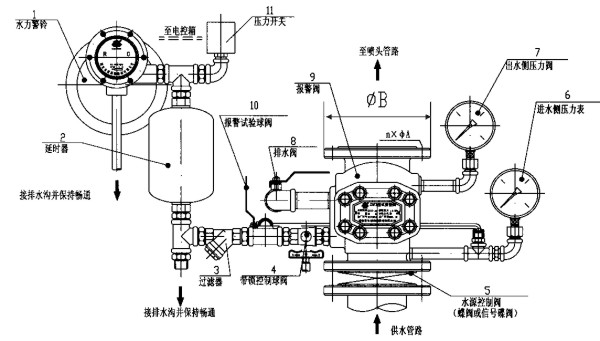

结构示意图
2.1、产品的结构
从图可知，湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。
2.1.1、湿式报警阀
本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。
当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启(差压启动)，水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。
2.1.2、延迟器
延迟器是一个有进水口和出水口的圆筒形储水容器，下端有进水口，与报警阀的报警口连接相通，上端有出水口，连接水力警铃。由于系统的供水源压力存在波动现象，能使阀瓣出现瞬间开启，水流经过座圈上沟槽及小孔首先进入延迟器，由于水源压力波动的时间很短，阀瓣很快就能自动复位(关闭)，所以进入延迟器的水量很小，可以由延迟器来收集水，并经过底部的泄水口排泄，延迟器的这一缓冲时间作用，避免了水流压力波动而引起水力警铃的误报警。水从延迟器的进水口流入到出水口流出所需要时间为延迟时间，本装置为5~90S，水流停止后，遗留在延迟器中的水由泄水口排出，排完所需时间(排水时间)小于5min。
2.1.3、水力警铃
水力警铃是一种水力驱动的机械装置。由壳体、叶轮、铃锤和铃盖等组成。当阀瓣被打开，水流通过座圈上的沟槽和小孔进入延迟器，充满后，继续流向水力警铃的进水口，在一定的水流压力下，推动叶轮带动铃锤转臂旋转，使铃锤连续击打铝铃而发出报警铃声。
2.2、工作原理
湿式报警阀装置长期处于伺应状态，系统侧充满工作压力的水，自动喷水灭火系统控制区内发生火警时，系统管网上的闭式洒水喷头中的热敏感元件受热爆破自动喷水，湿式报警阀系统侧压力下降，在压差的作用下，阀瓣自动开启，供水侧的水流入系统侧对管网进补水，整个管网处于自动喷水灭火状态。同时，少部份水通过座圈上的小孔流向延迟器和水力警铃，在一定压力和流量的情况下，水力警铃发出报警声响，压力开关将压力信号转换成电信号，启动消防水泵和辅助灭火设备进行补水灭火，装有水流指示器的管网也随之动作，输出电信号，使系统控制终端及时发现火灾发生的区域,达到自动喷水灭火和报警的目的.
