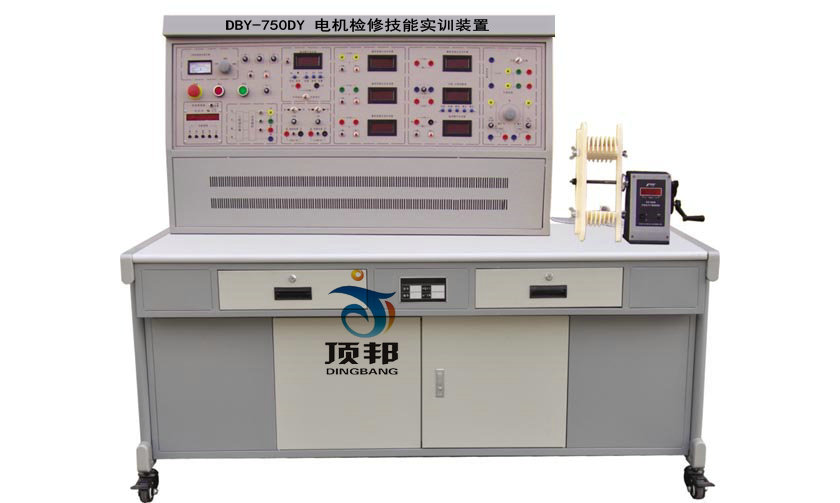

DBY-750DY 电机检修技能实训装置
电机检修技能实训装置以劳动和社会保障部同中国就业培训技术指导中心编写的《常用电机检修工》国家职业资格培训教程为基础，为了推动常用电机检修工职业培训和职业技能鉴定的开展而研制的实训装置。该实训装置内容包括电机检修前准备、电机拆卸与组装、电机检修以及修试、试验等方面的知识和技能，适用于高职、高专、中等职业院�？璧南喙刈ㄒ档慕萄в爰寄苁笛�。同时该实训装置还适合技工学校、职教中心、职业资格鉴定站（所）进行技能实训与技能鉴定和考核。
一、装置特点
1 、控制屏采用实训台结构，测量仪表及电气线路元器件固定在相应功能块面板上
2 、实训项目分类明确，具体到电机检修过程中的每个步骤，使学生能够真正掌握电机检修专业技能。
3 、实训装置采用�？榛姆绞浇屑寄苎盗泛屠砺壑兜纳罨�
4 、本装置具有良好的自身保护体系，为实现开放性实训室提供了优良的实训设备
二、技术性能
1 、输入电压：三相四线（或三相五线）～ 380V±10% 50Hz
2 、工作环境：环境温度范围为 -10 ～＋ 40℃ 相对温度＜ 85% （ 25℃ ）
3 、装置容量：＜ 1.5KVA
4 、重 量： 100kg
三、装置配备
1 、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板
2 、实训桌
实训桌为铁制结构，桌面配备一块防静电绝缘橡胶垫，�；げ僮魈�。
3 、主控功能板配备项目
（ 1 ）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急�？刂瓢磁ァ�
（ 2 ）控制屏面板上设有指针式交流电压表三只，用于监测三相输入电源每两相之间的线电压。
（ 3 ）定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数，为学生技能实训的考核提供一个统一的评定标准。
（ 4 ）三相可调交流电源，通过 1.5KVA 三相同轴自耦调压器进行调压，输出 0 ～ 450V/ 5A 。
（ 5 ）直流电源部分：
220V/ 0.5A 直流电源一组，还有短路�；すδ堋�
0 ～ 250V 可调直流高压电源一组，带有过压�；ぜ岸搪繁；すδ�。
4 、仪器仪表
（ 1 ）提供真有效值交流数字电压表一只，测量范围 0 ～ 500V ，量程自动判断、自动切换，精度 0.5 级，三位半数显。
（ 2 ）提供真有效值交流数字电流表三只，测量范围 0 ～ 5A ，量程自动判断、自动切换，精度 0.5 级，三位半数显，具有超量程告警、指示功能。
（ 3 ）直流数字毫安表一只：测量范围 0 ～ 2000mA ，三位半数显，精度 0.5 级，具有超量程报警、指示等功能。
（ 4 ）提供直流数字电压表一只，测量范围 0 ～ 300V ，分 2V 、 20V 、 300V 三档，直键开关切换，三位半显示，输入阻抗为 10M Ω ，精度为 0.5 级，具有超量程报警、指示等功能，能够直接测量直流电枢电源电压及外侧电压。
（ 5 ）智能功率、功率因数表一只：由一套微电脑，高速、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经 A/D 变换，采用先进的 DSP 技术计算有功功率、无功功率，功率表精度为 0.5 级，电压、电流量程分别为 450V 、 5A ，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录 15 组功率和功率因数的测试结果数据，并可逐组查询。
（ 6 ）可调电阻：两组 0 ～ 900Ω/ 0.5A 可调电阻。
单相电容运转电动机电容： 4uF/450V CBB 电容。
（ 7 ）低压电器： 3 个熔断器、 2 个交流接触器、 1 个热继电器等
5 、仪器配备
（ 1 ） 500V 等级兆欧表一只，用于测试电机绕组绝缘电阻
（ 2 ） 890B + 数字万用表，三位半显示
（ 3 ）钳形电流表一只
（ 4 ）交流耐压测试仪：电压测试范围为 0 ～ 5KV ，漏电流 0 ～ 100mA ，变压器容量为 1000VA 。
6 、制作设备、电机等配备
（ 1 ）拆、装工具一套：拉马、活动扳手、锤头、划线板、压线板、弯头剪刀、尖嘴钳、剥线钳、钢剧等。
（ 2 ）钳工工具：划线针、圆规、冲子、样板、直角钢尺、游标卡尺、千分尺、塞尺、老虎台等。
（ 3 ）手摇电子计数绕线机一台：数显范围 0 ～ 9999 匝数，计数精确、计数方便
（ 4 ）未浸漆的三相鼠笼异步电动机：额定功率 180W ，电压 380V （ Y 接法），转速 1400r/min 。
（ 5 ）未浸漆的他励直流电动机：额定功率 100W ，电压 220V ，转速 2000r/min 。
四、 实训项目
（一）电机检修前的准备
1 ．检查运行情况，作检查记录
2 ．故障测试
3 ．测量技术数据
4 ．工具制作
（二）电机的拆卸与组装
1 ．电机解体
2 ．机壳清扫、作标记
3 ．电机与负载的解裂
4 ．联轴器拆除
5 ．电机端盖的拆除
6 ．抽出电机转子
7 ．定子内腔清洗
8 ．零部件的检查、清点、编号和标记
（三）部件检修
1 ．轴承检修
① 轴承的拆卸
② 补充缺油轴承的润滑脂
③ 轴承清洗和注入润滑脂
④ 轴颈和轴承室的检测
2 ．绕组检修
① 测量和记录电机原始数据
② 绕组拆除
③ 电机嵌线
④ 电机接线、测试
⑤ 绕组浸渍与烘干
3 ．电机换向装置检修
① 电刷检修
② 换向器检修
（四）电机组装和整机安装
1 ．参与检修部件的装配
2 ．参与进行电机轴心纠偏定位
3 ．清理定子内腔
4 ．参与转子和端盖的装配
5 ．修复电机的现场整机组装
（五）试验
1 ．电机试验
① 电机试运转
② 测量绝缘电阻和绕组的直流电阻
③ 空载
④ 电机旋转方向
2 ．电气试验
① 连电机与负载传动机构
② 参与电气试验并作记录
③ 参与进行数据处理
④ 参与修试报告起草
五、用户自配仪器设备
1 ．交流耐电压测试仪、短路测试仪、测匝器 2 ．烘箱、浸漆槽
