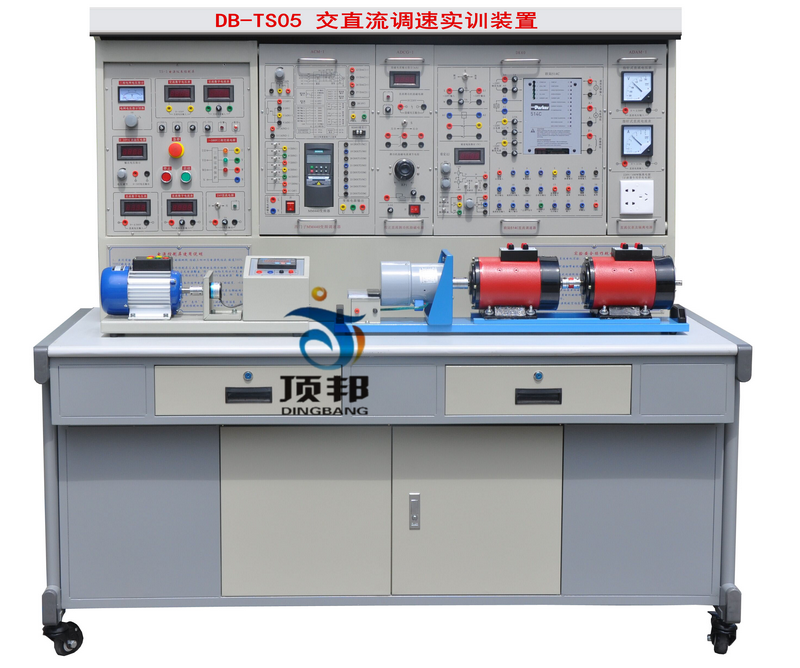

DB-TS05交直流调速实训装置
（设备外形结构参考图片，具体以实物配置为准，可按客户要求定做）
（设备外形结构参考图片，具体以实物配置为准，可按客户要求定做）
一、 产品概述
交直流调速实训装置是依据《电力拖动自动控制系统》、《直流调速》、《交流变频调速》、《高级维修电工（交直流调速部分）》教材大纲的要求，为配合高等院校、职业培训技术院校相关专业进行的课程实验而推出的一套现代化综合电机及驱动系列实训产品。交直流调速实验装置主要训练和考核学员对交流变频器和直流调速装置的参数设置和系统应用能力，通过对交流变频器控制电路和所控制电机负载的精心设计，使学员通过实验掌握交流电动机变频控制各种典型的工作状态；通过对直流调速装置主回路、控制回路和直流电动机负载的精心设计，使学员通过实训掌握直流电动机调速各种典型的工作状态。
二、 性能指标：
1、工作电源：～3N/380V/50HZ
2、整机容量：≤1.5KVA
3、规格（mm）：1600×700×1520 （左右）。
4、重量：300Kg
5、工作环境：温度－10℃～＋40℃ 相对湿度＜85%（25℃）
三、主要组件：
1. TS电源控制屏
(1) 交流电源
提供三相380V交流电源，同时可得到单相0～250V可调电源。交流电源输出处设有过流�；ぜ际�，相间、线间过电流及直接短路均能自动�；ぁＥ溆�1只指针式交流电压表，通过切换开关指示三相电网电压。
（2）稳压电源�？�
1）1路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载�；すδ�，输出最大电流为2A，每路电源输出有0.5级数字电压表指示。
2）提供直流5A/24V开关稳压电源1路，为步进电机及驱动系统供电。
（3）仪表模块
1）设有交流电压表一只，量程0-450V，3为半数显。
2）设有交流电流表一只，量程0-5A，3为半数显。
3）设有直流电压表一只，量程0-±300V，3为半数显。
4）设有直流电流表一只，量程0-±5A，3为半数显。
（4）设有启动，停止，急停按钮各1个。
(5) 控制屏正面大凹槽内，设有两根圆管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用�？刂破亮讲嗌栌腥�220V电源插座及三相四极380V电源插座。
2、DQ02实验桌凳
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、DQ03-1电机导轨，测速系统及转速表
包括测速发电机及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。
4、DK40 欧陆514C直流调速系统（16A）
包括欧陆514C直流调速系统（16A）主机及外围调速组件。
5、ACM-1 西门子MM440变频调速器
包括西门子MM440变频调速器主机（0.75KW）及外围调速组件。
6、并（他）励式直流电机1台，220V/400W/1500r/min。
7、直流发电机1台，220V/400W、1500r/min。
8、三相异步电机380V/220V/370W。
9、直流电压表0~300V
10、电枢电压表0~300V
11、电枢电流表0~5A
12、励磁电流表500mA
13、可调大功率磁盘电阻负载。
14、直流励磁电源0-220V/1A。
15、示波器隔离电源�？�。
四、实训项目
（一）交流电机变频调速系统实训（西门子MM440主机）
1、交流电机的认识（铭牌）及冷态电阻的测量
2、西门子MM440变频器装置的面板认识
3、西门子MM 440变频器参数设置
4、西门子MM 440变频器基本操作方法
5、西门子MM 440变频器数字量控制三段速运行
6、西门子MM 440变频器数字量控制七段速运行
（二）直流电机调速系统实训
1、直流电机的认识（铭牌）及冷态电阻的测量
2、直流电机的正反转
3、欧陆514C直流调速器装置的面板认识
4、欧陆514C直流调速器装置开关设置
5、欧陆514C直流调速器电压，电流双闭环不可逆调速系统
6、欧陆514C直流调速器转速，电流双闭环不可逆调速系统
7、欧陆514C直流调速器电压，电流双闭环可逆调速系统
8、欧陆514C直流调速器转速，电流双闭环可逆调速系统
五、 设备清单
| 序号 | 型号 | 名 称 | 数 量 |
| 1 | DB-TS05 | 交直流调速实训台 | 1套 |
| 2 |
实训桌 +凳子 |
实训桌+绝缘高密度板桌面+2个圆凳子 | 1套 |
| 3 | DQ03-1 | 电机导轨，测速系统及数显转速表 | 1套 |
| 4 | ADAM-1 | 直流仪表及隔离电源 | 1件 |
| 5 | DQ27 | 三相可调电阻器 | 1件 |
| 6 | DQ09 | 直流他（并）励电动机 | 1台 |
| 7 | DQ10 | 三相鼠笼异步电机 | 1台 |
| 8 | DQ19 | 校正直流测功机（发电机） | 1台 |
| 9 | ACM-1 | 西门子MM440变频调速器 | 1件 |
| 10 | DK40 | 欧陆514C直流调速器 | 1件 |
| 11 | 连接导线 | 实训连接导线（两种） | 1套 |
| 12 | 联轴器（6×14. 12×14，已装到电机导轨上） | 1套 | |
| 13 | 工具 | 十字长柄螺丝刀 | 1把 |
| 14 | 工具 | 14扳手（更换固定电机螺丝用） | 1把 |
| 15 | 工具 | 3×10 外六角扳手（更换联轴器用） | 1把 |
| 16 | 安装工具 | 三相四线电源插座底盒及固定台面螺丝 | 1套 |
| 17 |
说明书/ 指导书 |
（1）欧陆514C说明书1本 （2）西门子MM440简明调试手册1本 （3）交直流调速实训装置实训指导书1本 |
1套 |
