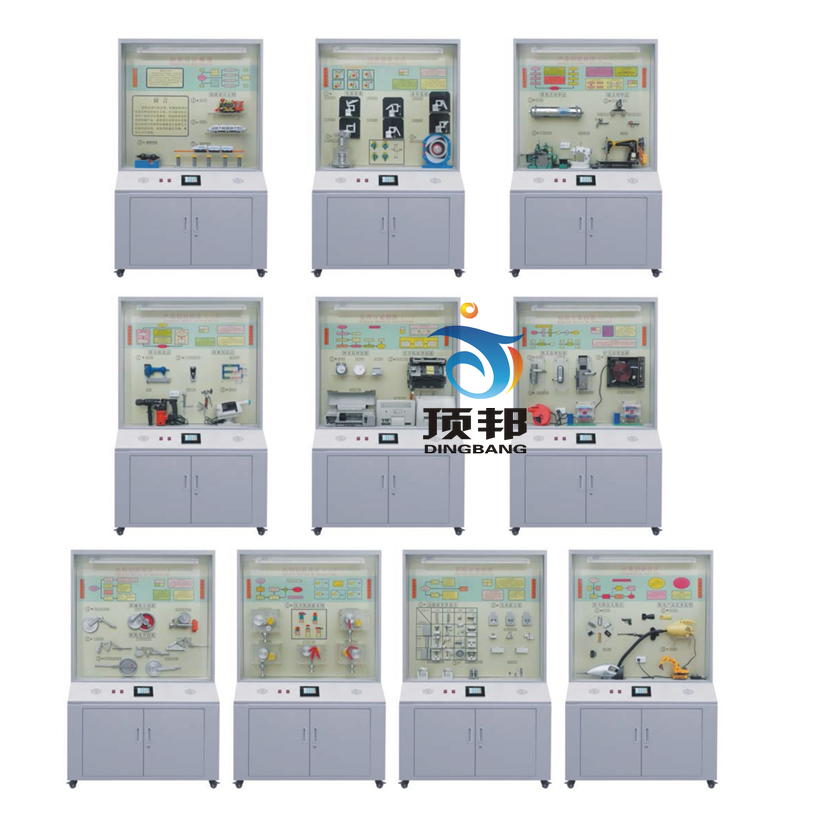

DB-02 机械创新设计陈列柜
一、概述：本陈列柜按国际标准流行设计，采用各种新颖机电产品外，其余模型全部用铝合金和有机玻璃等制作，每柜进行彩喷图文说明，介绍机械创新设计的基本原理与方法，对提高机械创新意识与创新设计能力具有重大作用。是机械创新实验室内主要教学设备。
二、陈列柜性能特点规格：
1、陈列柜中的模型都配备创新原理分析及设计过程文字说明。
2、具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示�？刂撇捎靡壕Тッ量刂坪鸵？乜刂谱远诵薪步�、可循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
3、输入电压：交流200V，功率400W。
4、陈列柜外形尺寸：1200㎜宽×530㎜厚×1900㎜高，柜内板面超豪华铝塑夹层板，柜内大标牌采用中英文对照。
5、柜顶部装有照明日光灯，柜背设有对开门，有利维护设备和方便维修。柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮，方便移动，符合人机工程要求。
三、《机械创新设计》陈列柜，各柜内容如下：
| 序号和名称 | 陈列柜内模型内容 |
|
第一柜 创新设计概述 |
A、 机械创新设计：蒸汽机车、内燃机车、磁悬浮列车、磁悬浮模型； B、 磁悬浮列车说明：磁悬浮列车说明、创新设计特点 |
|
第二柜 创新思维方式 |
A、 发散、求异思维：夹紧装置（方案6种）、无曲轴发动机、旋转式发动机工作过程、旋转式发动机；B、 夹具设计方案、创新设计说明（图） |
|
第三柜 产品创造技法⑴ |
A、 希望点列举法、缺点列举法：（贝特）数码净水机、普通型龙头、冷热型水龙头、磁心型水龙头、缝纫龙头（旧式）、微型缝纫机、锁边机B、 创造技法简介、创新设计说明（图） |
|
第四柜 产品创造技法⑵ |
A、 组合创造法、移植创造法：（欧欧）眼保仪、电子积木、三头电动剃须刀、多用工具（2把）、射钉枪、电锤、多功能扳手、新型窗户活页、点钞机等；B、 创造技法简介、创新设计说明 |
|
第五柜 原理方案创新（1） |
A、 钟表原理创新、机械打字机原理、喷墨打印机、喷墨打印机部件、激光打印机、机械钟电子钟（2台）；B、 功能设计法、创新设计说明 |
|
第六柜 原理方案创新（2） |
A、 锁具原理创新、炉具原理创新、鼓风机原理创新：机械锁、密码锁、磁卡涣、电磁炉、离心式鼓风机、二直叶罗茨鼓风机、三扭叶罗茨鼓风机；B、 问题求解模式、创新设计说明 |
|
第七柜 机构创新设计（1） |
A、 机构组合创新、机构变异创新：串联式组合机构、并联式组合机构、反馈式组合机构、六杆机构、六杆机构（低副高代），六杆机构（低副高代）、六杆机构（低副高代B）、行星轮系一连杆机构、凸轮一连杆机构；B、 机构创新途径、创新设计说明 |
|
第八柜 机构创新设计（2） |
A、 执行机构设计、压片机设计：压片机工艺图、压片机方案a、压片机方案b、压片机方案c、压片机方案d、压片机方案e、六杆压片机机构；B、 机构构型过程创新设计说明、压片机功能一技术矩阵 |
|
第九柜 结构方案创新 |
A方案比较、功能、 功能面变异结构面变异设计、支承面方案、摆杆与推杆接触面方案、滚动轴承组合机构、快动联接结构3件；B、 结构创新途径、创新设计说明 |
|
第十柜 外观创新设计 |
A、打火机宜人设计、机电产品艺术造型、各种新型打火机（7件）、小型吸尘器C、小型吸尘器A、挖掘机：B、外观创新程序、创新设计说明、产品外观创新设计、说明 |
