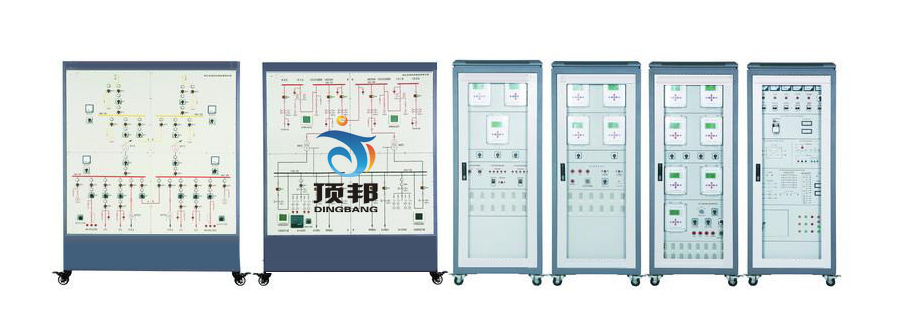

DB-GC33 变电站综合自动化实训系统
一、 概 述
该变电站综合自动化实训系统由一次系统屏、二次�；す�、变电站后台系统三部分组成。一次系统采用典型的110kV变电站工程为模型，设两台主变，均为有载调压型；设两路进线，110kV侧和10kV侧采用单母分段,35kV侧采用单母分段带旁母接线。二次部分全部采用微机型继电�；ぷ爸煤筒饪刈爸茫治母霰；す癜沧�；能上传数据，接受监控主机命令，完全满足“四遥”功能和远动的要求。同时采用多串口卡，很好地解决了�；ぷ爸糜牒筇ㄏ低臣渫ㄑ镀烤蔽侍�。
二、 特 点
1. 设有典型完整的一次系统，开关、刀闸采用不同类型开关操作，互锁设置完备。 电气回路可设置多种类型故障；
2. 二次继电�；ぷ爸门渲猛暾�；
3. 间隔层设备性能良好，运行可靠；
4. 通信系统具备独立的通信信道，满足无人值班要求；
5. 成套性好，一次系统、二次系统、监控系统配置齐全；
6. 开放性强，保护测控装置采用标准通讯协议，软件系统采用工业组态软件，开放协议。
三、实训项目
线路�；だ�
(1) 系统正常﹑最大﹑最小运行方式
(2) 电气系统短路
(3) 微机保护装置基本功能测试
(4) 微机定时限过电流�；�
(5) 微机无时限电流速断�；�
(6) 微机带时限电流速断�；�
(7) 阶段式电流保护
(8) 运行方式对�；ち槊舳鹊挠跋旒傲槊舳刃Ｑ�
(9) 电流电压连锁�；�
(10) 反时限保护实验
(11) 阶段式过电流�；び胱远睾险⑶凹铀�
(12) 阶段式过电流保护与自动重合闸后加速
(13) 功率方向过电流�；�
(14) 零序电流保护
(15) 过负荷�；�
(16) 低压减载
线路设计性实训（自行设计、接线、动作试验）
(1) 电流电压连锁速断�；び牍缌鞅；�
(2) 电流电压连锁速断﹑过电流综合�；び胱�
动重合闸
(3) 反时限电流�；び牍缌鞅；�
(4) 反时限﹑过电流综合保护与自动重合闸
(5) 电流电压连锁�；び胱远睾险⑶凹铀�
(6) 电流电压连锁保护与自动重合闸后加速
(7) 反时限过电流与自动重合闸前加速�；�
(8) 反时限过电流与自动重合闸后加速�；�
线路综合�；�
(9) 110kV线路综合�；ぃㄖ行缘阒苯咏拥兀�
(10) 35kV线路综合�；ぃㄖ行缘阃ü呷拥兀�
(11) 10kV线路综合�；ぃㄖ行缘悴唤拥兀�
变压器�；�
(12) 系统正常运行及不平衡电流的测量
(13) 模拟变压器瓦斯保护
(14) 变压器的电流速断�；�
(15) 微机变压器纵差动�；ふ�
(16) 变压器的二次谐波制动实验
(17) 变压器差动速断�；�
(18) 三绕组变压器差动�；�
(19) Y/Y-12双绕组变压器差动�；�
(20) Y/△-11双绕组变压器差动�；�
(21) 对比率制动特性的研究
(22) 双绕组变压器的过电流�；�
(23) 三绕组变压器的过电流保护
(24) 变压器低电压起动过电流�；�
(25) 变压器复合电压起动过电流�；�
(26) 中性点直接接地运行变压器零序�；�
(27) 部分中性点接地运行变压器零序保护
(28) 双绕组变压器的过负荷�；�
(29) 三绕组组变压器的过负荷�；�
变压器设计性实训（自行设计、接线、动作试验）
(30) Y/△-11双绕组变压器过电流�；�
(31) Y/△-11双绕组变压器过负荷�；�
(32) 双绕组变压器综合�；�
(33) 三绕组变压器综合�；�
10kV电容器组�；�
(34) 三段电流�；�
(35) 过电压保护
(36) 低电压�；�
(37) 不平衡电压�；�
(38) 不平衡电流�；�
(39) 零序电流�；�
(40) 电容器组综合�；�
自动装置
(41) 自动重合闸（前加速、后加速、检同期、检无压）
(42) 备用电源自动投入（进线备投、母联备投）
(43) 电压无功自动控制（后台软件实现）
一次系统倒闸操作
变电站综合自动化系统
四、 主要配置清单
| 序号 | 名称 | 规格型号 | 单位 | 数量 |
| 1 | 35/10KV系统控制屏 | 1240×600×1800 | 台 | 1 |
| 2 | 10/0.4KV系统控制屏 | 1240×600×1800 | 台 | 1 |
| 3 | 保护测控柜 | 800×600×1800 | 台 | 4 |
| 4 | 电压表 | 6L2 | 4 | |
| 5 | 多功能智能仪表 | 液晶显示 | 4 | |
| 6 | 模拟断路器开关 | 按钮开关，旋钮开关 | 套 | 41 |
| 7 | 电压互感器 | 套 | 1 | |
| 8 | 电流互感器 | 套 | 16 | |
| 9 | 无功补偿控制器 | 指月 4路 | 套 | 1 |
| 10 | 微机线路保护 | DB-8001 | 3 | |
| 11 | 微机变压器后备�；� | DB-8003 | 3 | |
| 12 | 微机变压器差动保护 | DB-8004 | 4 | |
| 13 | 微机备自投装置 | DB-8005 | 2 | |
| 14 | 微机电容器组�；ぷ爸� | DB-8008 | 2 | |
| 15 | 模拟有载调压装置 | 套 | 1 | |
| 16 | 附件 | 批 | 1 | |
| 17 | 电力后台监控软件（非组态版） | 配套微机�；� | 套 | 1 |
| 18 | 电力系统微机�；ぷ爸每⑵教� | 套 | 1 | |
| 19 | 实训指导书 | 本 | 1 |
1、概述
电力综合自动化监控系统支持基于多种通讯方式的分布式体系结构，采用对象化的设备描述方法，系统的描述由传统的面向远动的数据列表方式变为层次方式，对象层次可以任意嵌套，能够更直观更方便地反映电力系统的构成。
2、监控系统的主要功能�？�
数据采集处理SCADA �？�
事件显示/打印/报警模块
图形画面历史报表显示打印�？�
图形编辑器模块
数据库定义�？�
报表编辑器模块
规约管理器�？�
历史存档�？�
3、监控系统的特点
1） 嵌入式实时库与商用库MS SQL Server 的无缝连接方式，以实时库为核心，实时数据的读写完全从内存获得，系统实时数据库是层次半关系型结构，满足计算机监控系统对实时性的要求，数据及进程可动态迁移，保证系统负载的动态平衡，提高了系统的可靠性，优化了系统性能。
2） 采用独特的网络事件驱动技术，在多种协议之上建立有用于网络消息传送的SoftBus信道，系统中各网络结点均可通过它传送和接收消息，从而扩充了Windows 事件驱动的技术，使系统在网络分布的形式下更好的遵守面向对象的设计思想，结构更加清晰。
3） 系统可根据不同的行政管理划分、地理位置信息、传输量及实时性要求，提供多种手段和方法构筑一个完善的分布式应用拓扑网络体系。
4） 采用组件对象模型的系统架构，其规范为IEC 61970 IEC 61968， 其中IEC 61970为SCADA/EMS 组件架构标准基础是美国电科院的CCAPI IEC 61968 ，为 DMS/LMS 配网电能计量负荷管理的组件架构标准，它们均是CORBA 在电力系统自动化领域的实现。上述优点是提供统一的应用接入标准，提供统一信息交换通道，即过去的SOFTBUS 技术，提供统一命令操作接口，优化分布式系统的效率。
5） 在与厂站或远方其他客户服务族互联时，支持多种标准网络通信协议，如TCP/IP X.25 ATM PPP SLIP 等并提供防火墙Firewall 机制有效隔离广播风暴。
6） 软件开发是利用建立在ActiveX 基础上的32 位的软件编译平台，采用面向对象的设计思想，软件功能模块可重新组态，保证了系统的可扩展性及可维护性。
7） 具有多种类型的规约库，包括部颁POLLING CDT SC-1801 IEC 870-5-101(102 \ 103)规约等，可按透明半透明不透明方式进行规约转换或转发。
8） 系统具有远程维护系统调试软件更新故障排除等功能。
9） 基于SVG 图形标准的统一界面，SVG 图形标准被AUTOCAD IE 等支持各种ActiveX控件，能够将它嵌入到其它的应用中，可以通过Web 向Internet 发布界面，与应用系统无关，仅仅是工程画面操作界面的制作便于统一管理。
10） 在采用双网结构时不单纯完成双机热备用的目的还增加了平衡网络负载的功能，在进行扰动数据传输时此功能能更好地保证系统的实时性。
11） 提供一种功能强大直观的高级计算处理语言，它所计算处理的对象直接选自实时数据库，计算结果可带时标存入数据库，使用户能方便灵活地增加新功能，高级计算处理环境提供的语言主要包括加、减、乘、除、幂运算、三角函数、LOG 函数、逻辑运算、位操作、系统时钟条件判断、循环语句、自定义过程调用、返回语句、函数调用、数据库操作、用户定义变量等。
12） 数据库能在线生成、修改和扩充，所有数据按名称访问，数据读写与数据处理对象绑定，与数据驻存地无关。
13） 监控系统包含了变电站的一些高级应用软件�？椋旱缪刮薰刂芕QC 应用�？�、故障录波显示分析应用�？椤⑿〉缌鹘拥匮∠哂τ媚？椤⑽宸老低秤τ媚？榈雀鞲鲇τ媚？�。既可与监控系统一体化运行，也可自成系统单独运行。
14） 具有网络拓扑分析和动态着色功能，动态着色是根据电网拓扑监视出的设备状态信息，以不同的颜色直观地显示出电力系统各个设备的电气状态。
4、主要功能
4.1、数据采集及处理功能
按电气间隔分布配置或集中配置综合测控终端完成开关量模拟量脉冲量等信息的采集及处理，并将处理后的信息上传。
4.2、控制操作功能
控制各电气间隔的断路器、电动隔离刀闸的分闸/合闸操作，控制操作可由站级工作站实现，也可在各间隔层测控终端通过手动操作完成。
4.3、防误操作闭锁控制功能 防误操作闭锁控制功能 防误操作闭锁控制功能 防误操作闭锁控制功能可以设计操作闭锁逻辑，达到防误操作。
4.4、报警及事件记录功能
将遥测越限、正常遥信变位、事故变位、SOE 、保护信息、遥控记录、操作记录等信息集中统一管理分类记录并处理。
4 .5、历史记录功能
负责定期地将处理后的数据保留入历史库以供趋势分析统计计算之用。
4.6、显示打印功能
支持多窗口分层显示各种接线图、地理图、系统图、曲线潮流图、事件列表、�；ば畔⒈ū�、三维棒图等，可人工自动或定时打印各种报表曲线事件等。
4.7、 操作票系统功能
能生成预演执行管理及打印操作票
4.8、�；ど璞腹芾砉δ�
保护设备库管理、定值召唤及设置�；ば畔⒌拇淼�。
4.9、故障录波分析功能
对系统采集的扰动数据处理保存并进行波形显示故障分析打印等
4.10、 电压无功控制功能
按十五区图以手动或自动方式进行电压无功控制VQC
4.11 、小电流接地选线功能
发生小电流单相接地时系统自动报警并显示出接地的线路及相别
4.12、系统自诊断与自恢复功能
系统会不断的进行自我诊断，如发生错误，会自行修复
4.13、远动功能
可以实现数据的上传及远方控制
4.14 、远程监视和维护功能
利用Modem 实现远程监视及维护
4.15、 OPC服务器功能
可以作为OPC服务器使用，实现数据的无界限共享
5、主要技术指标
5.1、系统最大容量
遥测量2048 个
遥信量4096 个
�？亓�256 个
遥调量128 个
电度量128 个
5.2、测控精度
5.2.1、模拟量测量准确度
交流电流电压量 0.2%
直流电流电压量 0.2%
功率电度量 0.5%
频率 0.02Hz
5.2.2 脉冲输入量
允许脉冲宽度 10ms
允许脉冲电平 30V
5.2.3 事故顺序记录
记录分辨率 2ms
5.2.4 遥控动作成功率
�？囟鞒晒β� 100%
5.3有实时数据的画面整幅调出响应时间
画面调入 2s
数据刷新 1s(可设定)
5.4数据处理速度
从数据采集到主站显示 3s
遥调命令传输时间 2s(可设定)
遥控命令选择执行或撤销传输时间1s(可设定)
5.5数据通信
5.5.1 站内通信
以太网结构网络、ModBus-RTU
5.5.2远方转发
主备信道自动切换
速率300～64000 bps
5.6 历史数据存档
测量数据存档最小时间间隔为1Min 生存周期为2年
�；ば畔⑹录锹荚较藜锹嫉壬嬷芷谖�1年
5.7 系统可用率
系统可用率 99.98%
5.8 平均无故障时间
平均无故障时间(MTBF) 50000h
5.9 使用环境
环境温度 间隔层设备-20℃～+60℃
相对湿度 32%
